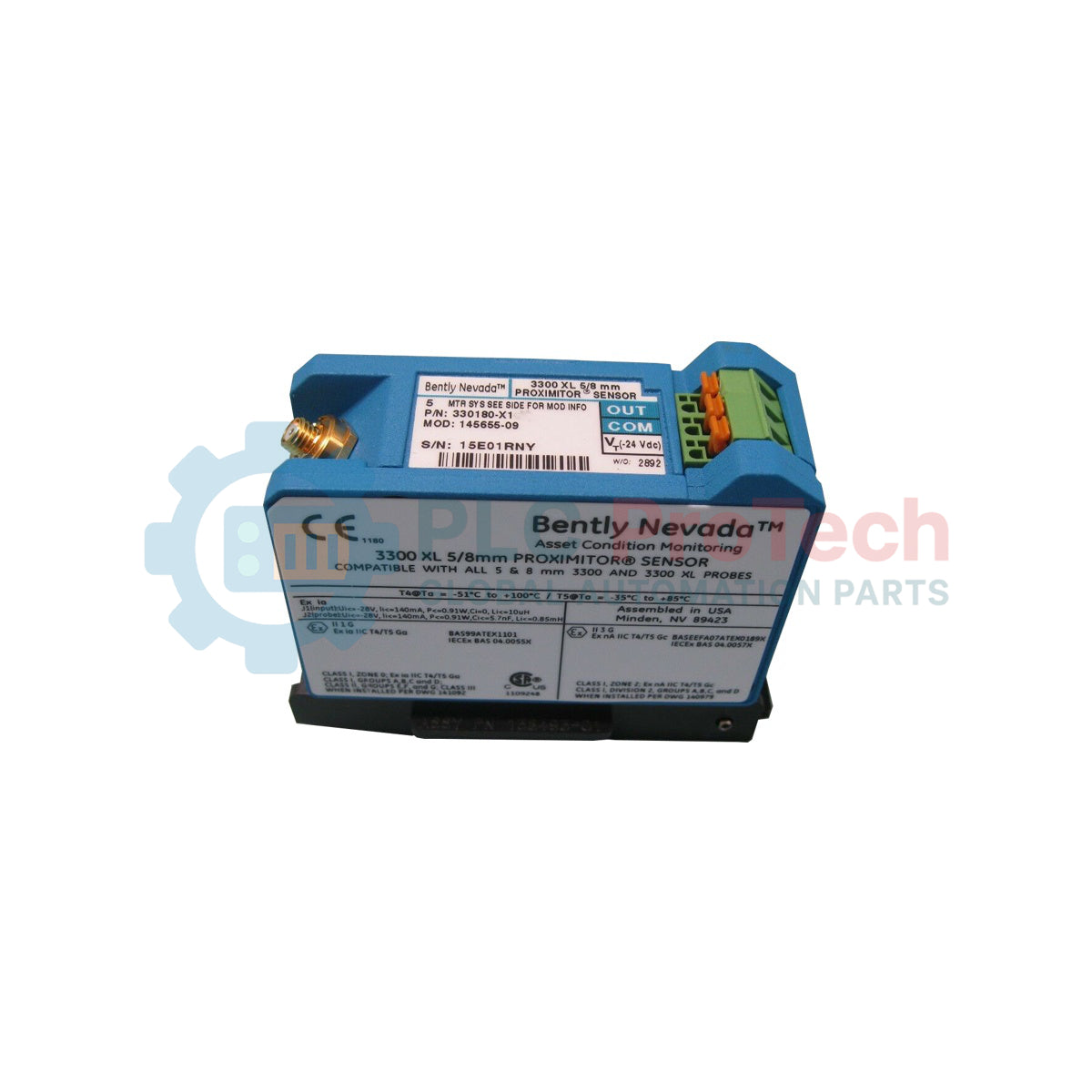

MOD: 145655-08| Bently Nevada | 330180-X1-CN Proximitor Sensor

Ikhtisar Produk

Bently Nevada 145655-08 (330180-X1-CN) adalah kondisioner sinyal pemantauan getaran khusus dalam seri 3300 XL. Sebagai antarmuka utama untuk sistem transduser jarak arus eddy, sensor ini dirancang untuk perlindungan aset kritis pada mesin berputar berkecepatan tinggi seperti turbin uap, kompresor sentrifugal, dan pompa industri besar. Sensor ini mengubah sinyal frekuensi radio (RF) dari probe jarak menjadi keluaran tegangan linear yang sebanding dengan jarak antara ujung probe dan permukaan poros. Model ini digunakan untuk memantau getaran radial, posisi aksial, dan sinyal Keyphasor, sehingga menyediakan data diagnostik penting bagi sistem perlindungan mesin. Penyertaan modifikasi 145655-08 dan persetujuan lembaga CN memastikan unit ini memenuhi standar teknik OEM tertentu dan persyaratan regulasi regional untuk lingkungan industri berbahaya.

Rincian Sufiks

String alfanumerik untuk 330180-X1-CN dan modifikasi terkait 145655-08 menunjukkan konfigurasi mekanis dan elektris berikut:

• 145655-08: Modifikasi OEM khusus atau revisi yang disahkan pabrik, yang menentukan pemilihan komponen internal atau karakteristik respons terkalibrasi tertentu.

• 330180: Platform perangkat keras Sensor Proximitor 3300 XL dasar.

• X1: Panjang sistem dan konfigurasi pemasangan. Parameter ini menentukan kalibrasi elektris yang diperlukan untuk menyesuaikan panjang total probe dan kabel ekstensi (biasanya 5,0 atau 9,0 meter) guna mempertahankan faktor skala yang ditentukan.

• CN: Persetujuan lembaga khusus Tiongkok. Sufiks ini menunjukkan bahwa unit tersebut disertifikasi untuk digunakan di lokasi berbahaya sesuai standar elektris dan keselamatan regional.

Spesifikasi Teknis

FAQ

Apa arti penting kode modifikasi 145655-08?

Modifikasi 145655-08 menunjukkan revisi perangkat keras atau kalibrasi tertentu yang diminta oleh produsen mesin. Saat mengganti sensor, mencocokkan nomor MOD sangat penting untuk memastikan kalibrasi kanal dan respons frekuensi tetap konsisten dengan desain sistem asli.

Apakah Proximitor ini dapat dipasang langsung ke rangka mesin?

 330180-X1-CN harus dipasang di dalam penutup pelindung atau pada rel pemasangan yang menyediakan isolasi elektris. Pemasangan langsung pada rangka mesin yang memiliki potensial ground berbeda dari ground bersama sistem pemantauan dapat menimbulkan derau dan kesalahan sinyal.

Polaritas catu daya apa yang diperlukan untuk seri 330180?

Seperti semua sistem jarak Bently Nevada,  330180-X1-CN memerlukan catu daya DC negatif, biasanya -24 VDC. Membalik polaritas akan membuat unit tidak berfungsi dan dapat menyebabkan kerusakan pada sirkuit internal.

Panduan Teknik & Pemasangan

Pengaturan dan Kalibrasi Tegangan Celah

Saat commissioning, probe jarak harus disetel secara fisik ke "Celah" yang tepat terhadap poros. Dengan daya diberikan ke sensor 145655-08 , pantau tegangan DC antara terminal "OUT" dan "COM". Untuk sebagian besar sistem 8 mm, probe harus diposisikan sehingga sensor menghasilkan sekitar -10 VDC. Hal ini memastikan poros berada di tengah rentang linear sensor, sehingga menyediakan ruang maksimum untuk perubahan getaran.

Integritas Pengkabelan dan Pelindung EMI

Untuk memastikan keandalan 24/7 pada Instrumentasi Supervisi Turbin (TSI), pelindung kabel lapangan harus dihubungkan ke ground bersama sistem hanya di ujung monitor/rak. Hindari menyambungkan pelindung secara "daisy-chain" di antara beberapa sensor Proximitor. Konektor kabel koaksial antara probe dan 330180-X1-CN harus diisolasi menggunakan pita silikon atau selubung susut panas untuk mencegahnya tidak sengaja ter-ground ke saluran atau kotak sambungan.

Kebijakan Stok Suku Cadang dan Penggantian

Karena 330180-X1-CN dan MOD 145655-08 dikalibrasi untuk panjang sistem tertentu, disarankan untuk memverifikasi panjang total kabel (probe + kabel ekstensi) sebelum pemasangan. Mengganti sensor terkalibrasi 5 meter dengan sensor terkalibrasi 9 meter (atau sebaliknya) akan menyebabkan kesalahan faktor skala hingga 20%, yang mengakibatkan pembacaan getaran yang tidak akurat pada DCS atau sistem perlindungan.
