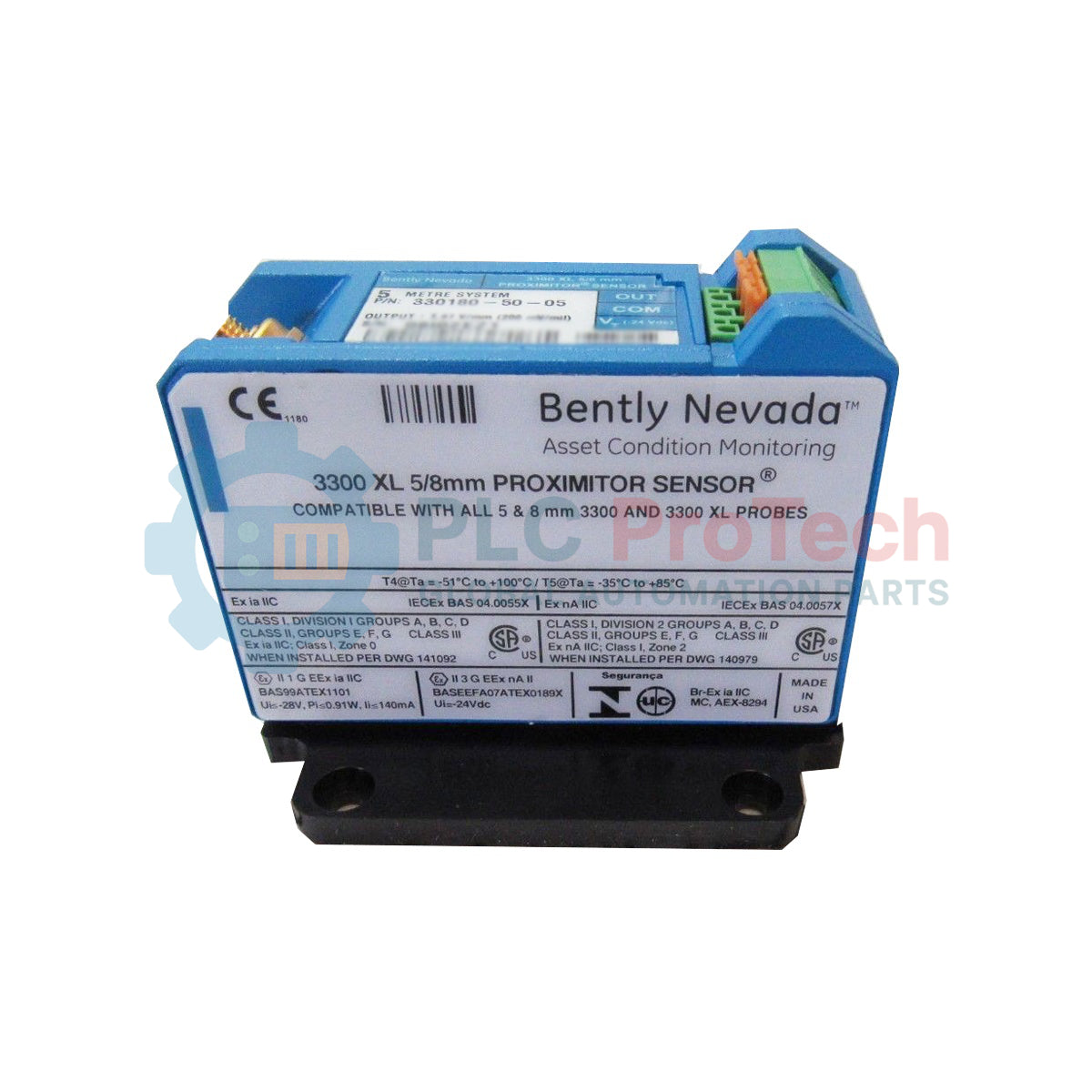

330180-X1-CN MOD 145004-14 | Bently Nevada | Sensor Proximitor 3300 XL

Ikhtisar

330180-X1-CN MOD 145004-14 (330180-X1-CN-145004-14) oleh Bently Nevada adalah Sensor Proximitor 3300 XL khusus yang dirancang untuk perlindungan mesin tingkat lanjut di sektor-sektor berat seperti pertambangan, anjungan minyak lepas pantai, dan pembangkit listrik tenaga termal. Varian MOD 145004-14 khusus ini dikalibrasi di pabrik untuk material target baja AISI 1040, sehingga memastikan linearitas dan akurasi maksimum ketika kalibrasi standar 4140 tidak memadai. Dengan mengubah sinyal arus eddy kompleks dari probe menjadi keluaran tegangan yang stabil, sensor ini memungkinkan pelacakan getaran radial dan gaya dorong aksial secara waktu nyata. Desainnya yang kokoh sangat penting untuk mendeteksi ketidakseimbangan rotor dan ketidakselarasan poros sejak tahap awal, sehingga operator dapat menjalankan pemeliharaan prediktif dan secara signifikan mengurangi kemungkinan kerusakan mesin katastrofik atau penghentian operasi yang tidak direncanakan.

Rincian Sufiks & Modifikasi

Setiap segmen nomor model ini mewakili spesifikasi perangkat keras atau kalibrasi penting yang disesuaikan untuk kepatuhan industri:

• 330180: Identitas seri dasar untuk Sensor Proximitor 3300 XL.

• X1: Menentukan panjang total sistem dan konfigurasi perangkat keras pemasangan (biasanya kompatibel dengan sistem 5,0 atau 9,0 meter).

• CN: Menunjukkan persetujuan badan sertifikasi global dan regional, termasuk ATEX/IECEx untuk atmosfer eksplosif serta sertifikasi area berbahaya NEPSI Tiongkok.

• MOD 145004-14: Menunjukkan modifikasi tingkat pabrik untuk kebutuhan nonstandar.

• 14: Kalibrasi Material Target. Unit ini disetel khusus untuk target baja AISI 1040, dengan menyesuaikan faktor skala untuk mempertahankan keluaran standar 7,87 V/mm (200 mV/mil).

Spesifikasi Perangkat Keras Utama

Pertanyaan & Dukungan Spesialis

Mengapa kalibrasi AISI 1040 diperlukan untuk versi MOD ini?

Sensor Bently Nevada standar dikalibrasi untuk baja AISI 4140. Jika material poros Anda adalah AISI 1040, penggunaan sensor standar akan menyebabkan kesalahan linearitas yang signifikan dan pembacaan getaran yang tidak tepat. Versi MOD ini memastikan keluaran 200 mV/mil tetap akurat untuk metalurgi khusus mesin Anda.

Apakah Proximitor ini dapat dipasang di area dengan getaran tinggi?

Meskipun seri 3300 XL kokoh, sensor ini idealnya dipasang dalam rumah pelindung kedap cuaca (seperti rumah internal atau eksternal 3300 XL) untuk melindunginya dari dampak lingkungan langsung dan getaran struktural berlebihan, sehingga menjaga kestabilan sinyal dalam jangka panjang.

Apakah unit ini kompatibel dengan probe 3300 non-XL?

Proximitor 3300 XL dirancang untuk digunakan dengan probe 3300 XL; namun, perangkat ini menyediakan kompatibilitas mundur dengan beberapa probe 3300 non-XL berukuran 5 mm dan 8 mm. Selalu verifikasi panjang total sistem (5 m atau 9 m) sebelum commissioning.

Rekayasa Lapangan & Protokol Pemasangan

Persyaratan Pelindung dan Pentanahan

Untuk mencegah EMI (Interferensi Elektromagnetik) mendistorsi sinyal getaran, pelindung kabel koaksial harus diisolasi dari pentanahan mesin. Pastikan Proximitor dipasang pada rel DIN yang terhubung dengan benar ke pentanahan instrumen yang bersih. Kegagalan mempertahankan pentanahan satu titik dapat menimbulkan "derau" yang mungkin disalahartikan oleh sistem pemantauan sebagai getaran mesin yang sebenarnya.

Sensitivitas Material Target

Karena unit ini dimodifikasi untuk baja AISI 1040 (MOD 145004-14), pastikan probe tidak dipasang pada poros yang terbuat dari 4140 atau paduan lainnya. Penggunaan kalibrasi yang salah akan menyebabkan Kesalahan Faktor Skala (SFE). Kami menyarankan verifikasi material poros melalui dokumentasi produsen peralatan asli (OEM) sebelum mengganti sensor yang ada dengan versi modifikasi ini.
