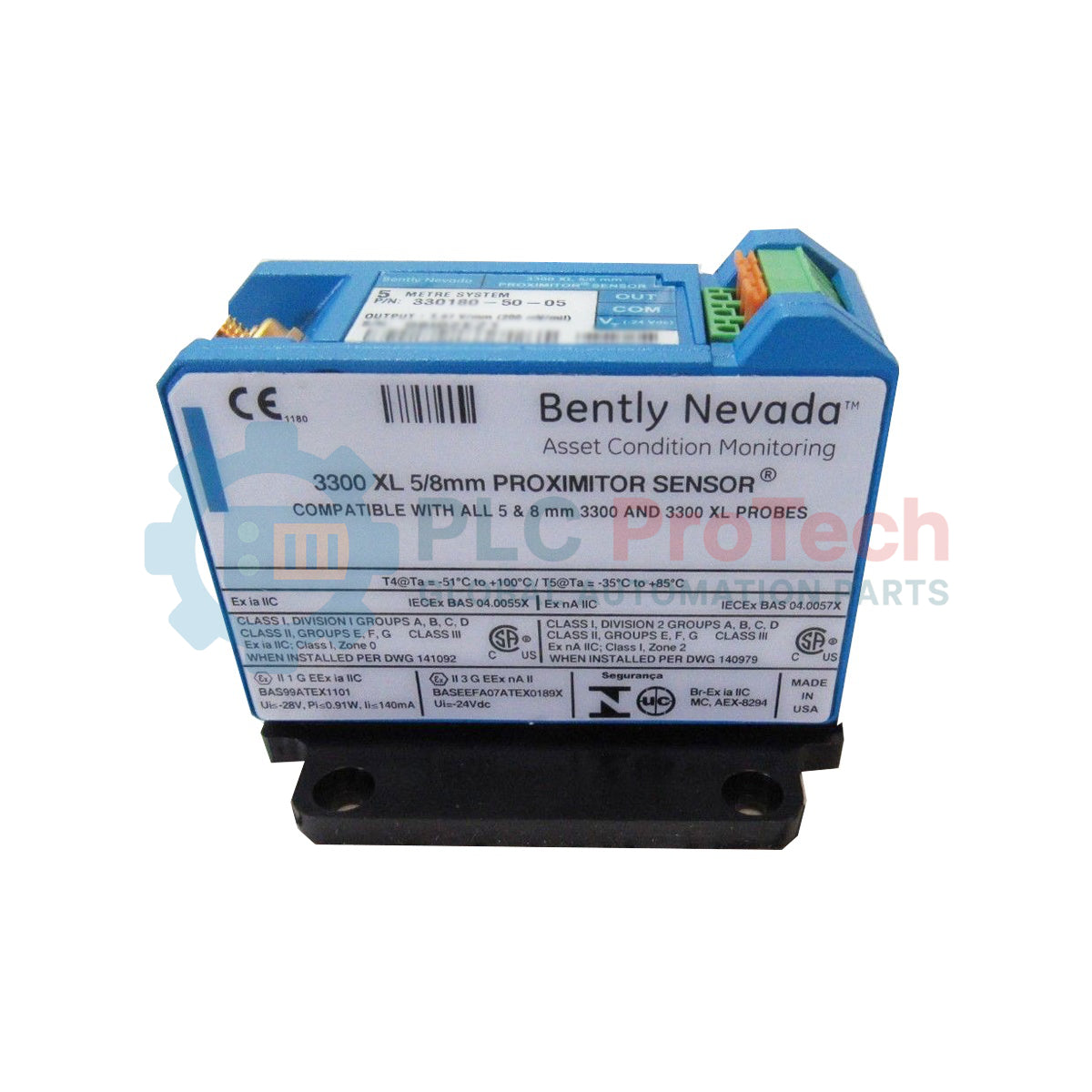

330180-X1-CN MOD 145004-39 Bently Nevada Sensor Proximitor 3300 XL

Ringkasan Produk

Komponen 330180-X1-CN MOD 145004-39 (330180-X1-CN) merupakan Sensor Proximitor khusus berperforma tinggi dalam seri Bently Nevada 3300 XL. Sebagai unit pemrosesan sinyal inti dari sistem probe kedekatan arus eddy, sensor ini mengubah sinyal frekuensi radio (RF) kompleks dari probe menjadi tegangan linear yang sebanding dengan jarak antara ujung probe dan poros target. Spesifik ini MOD 145004-39 varian ini dikalibrasi di pabrik untuk 42 Cr Mo 4 (baja Kromium-Molibdenum), memastikan linearitas dan akurasi superior untuk pemantauan turbin dan kompresor ketika material poros nonstandar digunakan. Dengan memberikan data getaran dan posisi presisi ke rak 3500 atau DCS, sensor ini berfungsi sebagai pertahanan lini depan terhadap kegagalan mesin katastropik dalam industri minyak dan gas, pembangkit listrik, dan sektor manufaktur berat.

Konfigurasi Teknis

Komponen 330180-X1-CN MOD 145004-39 ditentukan oleh parameter kalibrasi dan sertifikasinya yang unik:

• Seri 3300 XL: Standar industri untuk penginderaan kedekatan, yang menawarkan ketahanan EMI/RFI dan stabilitas termal yang lebih baik dibandingkan generasi sebelumnya.

• X1 (Panjang Total & Pemasangan): Dikonfigurasi untuk kebutuhan panjang sistem tertentu (standar 5.0 atau 9.0 meter) untuk memastikan pencocokan impedansi dengan probe dan kabel ekstensi.

• MOD 145004-39: Modifikasi pabrik yang kritis. Meskipun sensor standar dikalibrasi untuk baja AISI 4140, unit ini secara khusus disetel untuk sifat elektromagnetik 42 Cr Mo 4 paduan.

• CN (Persetujuan Lembaga): Sepenuhnya tersertifikasi untuk atmosfer eksplosif, dengan sertifikasi ATEX, IECEx, dan penandaan area berbahaya NEPSI Tiongkok.

Spesifikasi Teknis

FAQ Teknis

Dapatkah saya menggunakan sensor ini dengan poros yang terbuat dari baja AISI 4140?Meskipun akan berfungsi, kalibrasi tersebut secara khusus disetel untuk 42 Cr Mo 4. Menggunakannya dengan baja 4140 akan menghasilkan kesalahan faktor skala. Untuk akurasi maksimum, kalibrasi Proximitor harus sesuai dengan sifat metalurgi material target.

Apa arti penting persetujuan "CN" bagi fasilitas saya?Akhiran "CN" memastikan perangkat mematuhi persyaratan hukum untuk pemasangan di zona berbahaya di Tiongkok (NEPSI), serta proyek internasional yang memerlukan sertifikasi ATEX/IECEx. Hal ini memastikan bahwa perangkat tidak akan bertindak sebagai sumber penyulut di atmosfer gas yang mudah meledak.

Apakah Proximitor ini memerlukan jenis probe tertentu?Ya, proximitor ini harus digunakan dengan probe kedekatan 3300 XL 8 mm dan kabel ekstensi 3300 XL yang sesuai. Pastikan panjang total sistem (Probe + Kabel) sesuai dengan panjang elektrik Proximitor (opsi X1).

Panduan Teknik & Pemasangan

Kalibrasi dan Pencocokan MaterialKarena unit ini dilengkapi dengan MOD 145004-39 untuk 42 Cr Mo 4, sangat penting bagi tim pemeliharaan untuk menandai kotak sambungan dengan jelas. Memasang Proximitor standar pada poros 42 Cr Mo 4—atau sebaliknya—akan menyebabkan kesalahan pada pembacaan amplitudo getaran, yang berpotensi menyebabkan alarm terlewat atau trip palsu.

Pemasangan dan PembumianProximitor dapat dipasang pada rel DIN atau dipasang pada sekat konvensional. Pastikan Proximitor ditempatkan dalam penutup lingkungan (seperti rumah fiberglass 3300 XL) jika berada di dekat menara pendingin atau di area dengan paparan bahan kimia yang tinggi. Basis sensor harus diisolasi secara elektrik dari pelat belakang kabinet, kecuali jika strategi pembumian bersama secara eksplisit diwajibkan oleh standar teknik di lokasi Anda.

Integritas Kabel TimbalSaat menyambungkan kabel lapangan ke terminal Proximitor (Sinyal, COM, dan VT), pastikan kabel dikupas hingga panjang yang tepat dan terpasang erat. Sambungan yang longgar merupakan penyebab utama "lonjakan sinyal" pada sistem TSI (Instrumentasi Pengawasan Turbin). Hindari memasang kabel keluaran Proximitor dalam konduit yang sama dengan saluran daya AC bertegangan tinggi untuk mencegah interferensi elektromagnetik.
