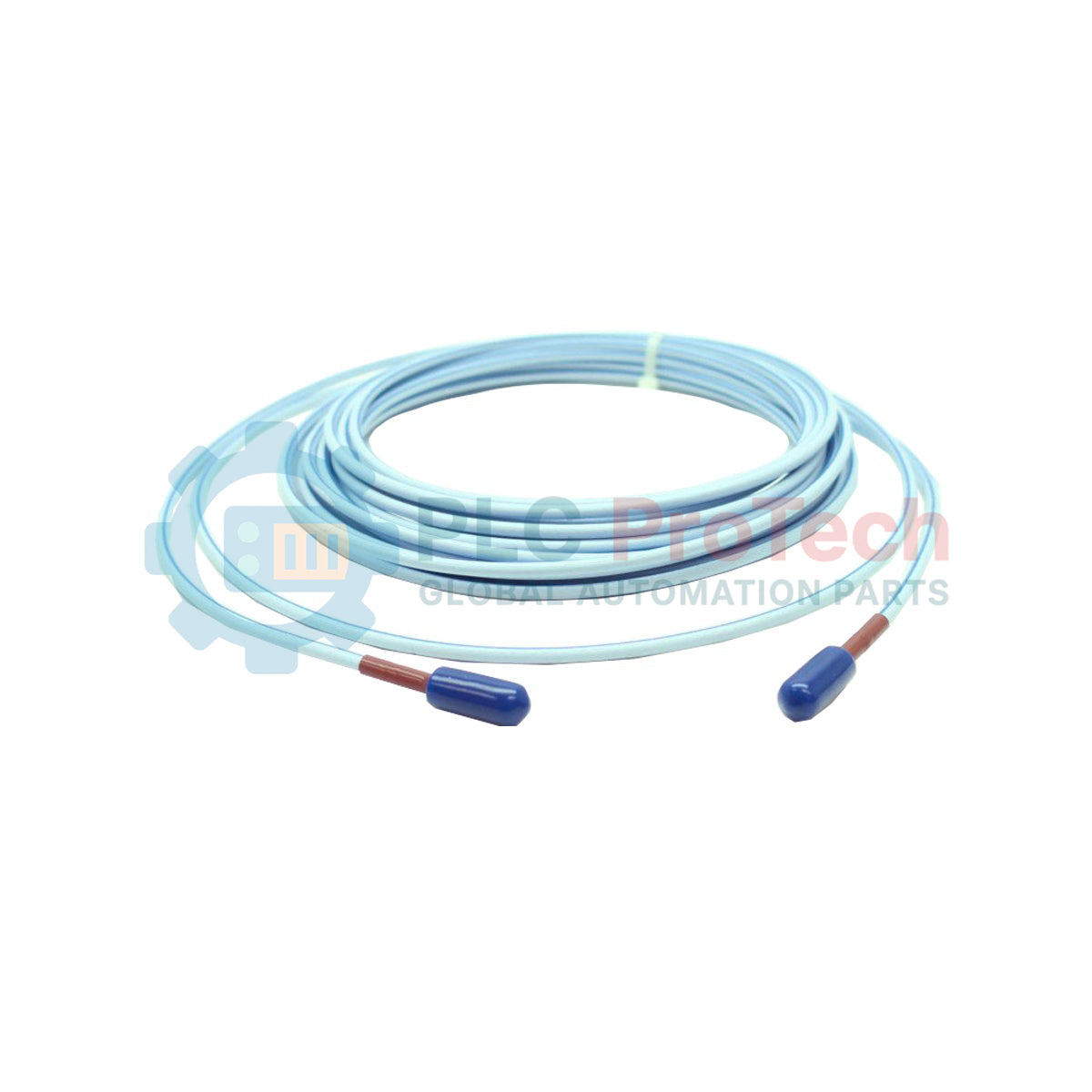

330877-080-36-CN Bently Nevada Kabel Perpanjangan 50 mm 3300 XL

Ikhtisar Produk

330877-080-36-CN (330877-080-36-CN) adalah kabel ekstensi 3300 XL 50 mm berkinerja tinggi yang diproduksi oleh Bently Nevada, khusus dirancang untuk perlindungan mesin kritis dan sistem sensor kedekatan. Sebagai komponen penting dari sistem sensor Proximitor 3300 XL 50 mm, kabel ini menjaga integritas sinyal antara probe dan sensor Proximitor pada peralatan berputar berskala besar. Dengan teknologi FluidLoc khusus dan isolasi PFA, 330877-080-36-CN dirancang untuk mencegah cairan berbahaya merembes melalui kabel, menjadikannya solusi penting untuk lingkungan berisi minyak seperti turbin, kompresor, dan pompa industri besar di sektor minyak dan gas atau pembangkit listrik.

Konfigurasi Teknis

330877-080-36-CN menggunakan arsitektur triaxial 75 ohm, diisolasi dengan perfluoroalkoxyethylene (PFA) untuk memastikan ketahanan suhu ekstrem dan ketahanan kimia. Konfigurasi khusus ini memiliki panjang kabel 8,0 meter (26,2 kaki) dan menggunakan opsi FluidLoc "36", yang memberikan lapisan perlindungan tambahan terhadap migrasi cairan—penyebab umum kegagalan sensor pada mesin bertekanan. Persetujuan lembaga "CN" menunjukkan kepatuhan spesifik negara, memastikan perangkat keras memenuhi standar keselamatan dan teknis yang ketat untuk penerapan industri lokal. Dengan kapasitansi tipikal 69,9 pF/m, kabel ini disetel untuk mempertahankan karakteristik listrik yang tepat yang diperlukan untuk pengukuran getaran dan posisi yang akurat.

Spesifikasi Teknis

FAQ Teknis

Apa manfaat utama kabel FluidLoc (Opsi 36)?

Kabel ekstensi FluidLoc dirancang khusus dengan segel internal eksklusif yang mencegah minyak, kelembapan, atau cairan proses lain merembes melalui bagian dalam kabel. Ini melindungi elektronik sensor Proximitor dari kontaminasi jika segel probe gagal pada rumah mesin berisi minyak.

Apakah 330877-080-36-CN kompatibel dengan probe 3300 XL 8 mm standar?

Tidak. Kabel ekstensi ini dirancang khusus untuk sistem 3300 XL 50 mm. Karakteristik listrik (kapasitansi dan impedansi) kabel 50 mm berbeda dari sistem 8 mm atau 11 mm. Menggunakan kabel yang tidak cocok akan menyebabkan kesalahan kalibrasi signifikan dan data getaran mesin yang tidak akurat.

Apakah kabel ini tahan terhadap lingkungan suhu tinggi ekstrem?

Ya. Berkat isolasi PFA (perfluoroalkoxyethylene), kabel ini dapat beroperasi terus-menerus pada suhu antara -51 Celsius hingga +200 Celsius, sehingga cocok untuk dipasang di dalam penutup turbin panas atau dekat saluran uap.

Panduan Teknik & Instalasi

• Perlindungan Konektor: Saat pemasangan, pastikan konektor koaksial mini tetap bersih dan kering. Gunakan pelumas silikon hanya pada ulir konektor jika diperlukan oleh manual, tetapi jangan pernah pada pin pembawa sinyal. Sangat disarankan menggunakan pelindung konektor atau selongsong penyusut panas untuk menyegel titik sambungan antara probe dan kabel ekstensi.

• Radius Lengkung Minimum: Untuk menghindari kerusakan pelindung triaxial dan segel FluidLoc, perhatikan radius lengkung minimum saat pengaturan kabel. Hindari sudut tajam 90 derajat; gunakan lengkungan halus untuk mempertahankan impedansi 75 ohm dan mencegah pelemahan sinyal.

• Pengaturan dan Gangguan: Rute 330877-080-36-CN melalui pipa logam yang di-grounding bila memungkinkan. Hindari menjalankan kabel ekstensi sejajar dengan kabel motor AC tegangan tinggi atau kabel VFD, karena interferensi elektromagnetik (EMI) dapat menimbulkan gangguan pada sinyal kedekatan tegangan rendah.
