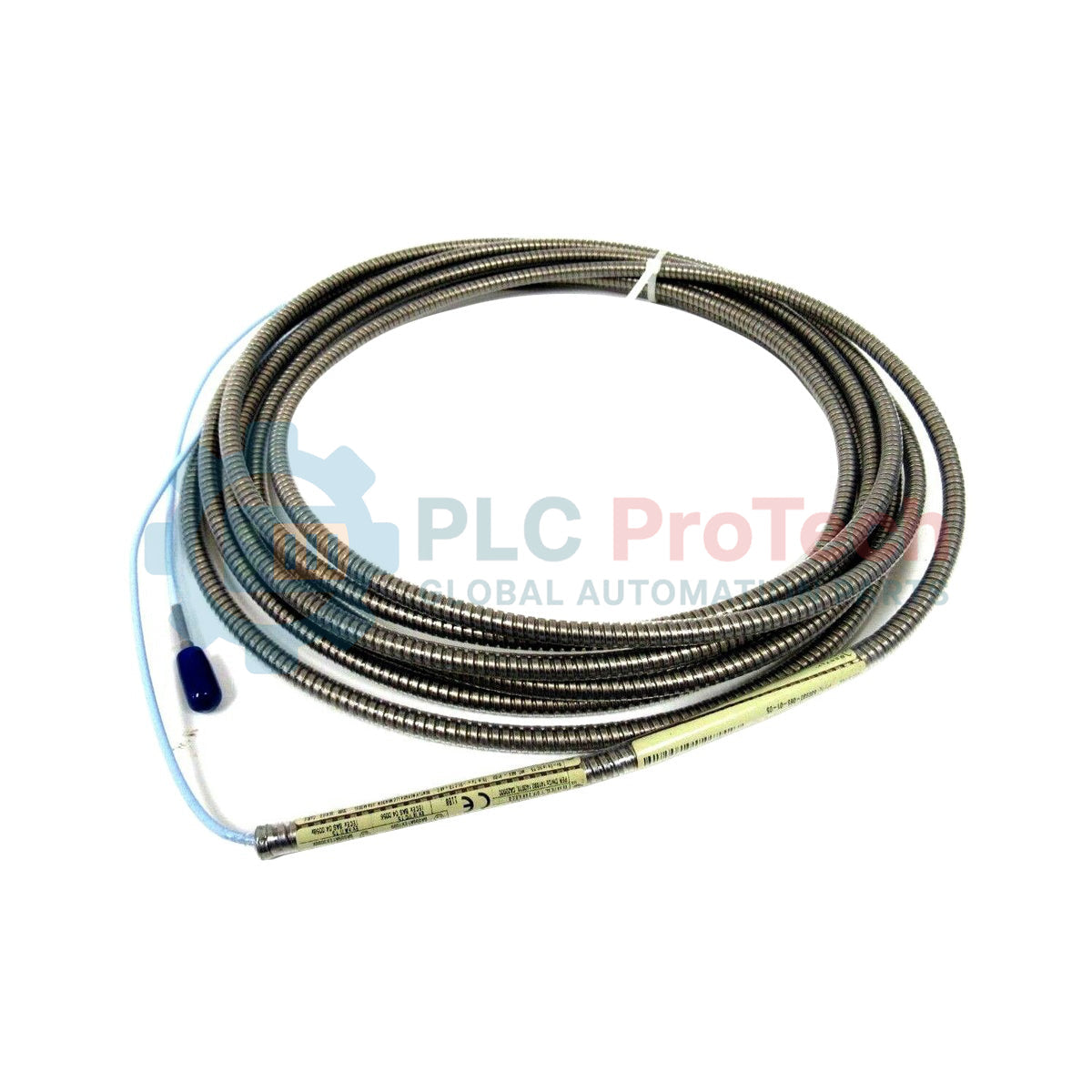

330930-065-05-CN Kabel Perpanjangan Proximity NSv 3300 XL Bently Nevada

Ikhtisar

The 330930-065-05-CN adalah kabel ekstensi berkinerja tinggi yang dirancang khusus untuk Sistem Transduser Proximity Bently Nevada 3300 XL NSv (Tampilan Sisi Sempit). Kabel khusus ini berfungsi sebagai penghubung sinyal penting antara probe proximity dan Sensor Proximitor, mempertahankan pencocokan impedansi dan integritas sinyal di lingkungan industri yang menuntut. The 330930-065-05-CN dirancang untuk aplikasi dengan keterbatasan ruang yang ketat di mana probe proximity standar tidak dapat digunakan, seperti kompresor sentrifugal kecil, pompa, dan motor. Dengan memastikan transmisi sinyal arus eddy yang tepat, kabel ini memfasilitasi pemantauan getaran dan posisi yang akurat, secara langsung berkontribusi pada kesehatan mekanis dan keselamatan aset berputar kecepatan tinggi.

Rincian Akhiran

Nomor model 330930-065-05-CN dikonfigurasi sesuai dengan spesifikasi teknis berikut:

• 330930: Model dasar untuk Kabel Ekstensi 3300 XL NSv.

• 065 (Opsi Panjang Kabel): 6.5 meter (21.3 kaki). Panjang ini secara khusus dikalibrasi untuk memenuhi kebutuhan listrik sistem total 7.0 meter atau 9.Panjang sistem 0 meter.

• 05 (Opsi Konektor dan Kabel): Dilengkapi dengan pelindung baja tahan karat yang kuat untuk perlindungan mekanis superior; disediakan tanpa jaket FEP; termasuk pelindung konektor yang dipasang pabrik.

• CN (Opsi Persetujuan Badan): Bersertifikat untuk digunakan di area berbahaya dengan penandaan ATEX/IECEx dan NEPSI Cina, memastikan kepatuhan terhadap standar keselamatan global dan regional.

Spesifikasi Teknis

FAQ Teknis

Apakah kabel ekstensi ini dapat digunakan dengan probe standar 3300 XL 8mm?Tidak. The 330930-065-05-CN dirancang khusus untuk sistem NSv. Menggunakannya dengan sistem standar 5mm atau 8mm akan menyebabkan ketidakcocokan impedansi dan kesalahan pengukuran yang signifikan.

Apa tujuan pelindung baja tahan karat (Opsi 05)?Pelindung memberikan daya tahan fisik tinggi terhadap tekanan, abrasi, dan kerusakan akibat hewan pengerat di lingkungan industri. Namun, karena versi ini tidak memiliki jaket FEP, lebih cocok untuk lingkungan di mana paparan bahan kimia bukan menjadi perhatian utama.

Apakah pelindung konektor dapat dilepas?Pelindung konektor dirancang untuk mencegah konektor rusak atau terkontaminasi selama proses "penarikan" melalui pipa saluran. Harus digunakan selama pemasangan dan dapat dilepas untuk pemasangan akhir.

Panduan Teknik & Pemasangan

Integritas Sinyal dan Perawatan KonektorKonektor koaksial pada 330930-065-05-CN sensitif terhadap kelembapan dan minyak. Selalu pastikan konektor bersih dan kering sebelum dipasangkan. Kami menyarankan menggunakan kunci torsi yang dirancang khusus untuk konektor sistem kedekatan (0.45 N-m atau 4 in-lb) untuk mencegah pengencangan berlebih, yang dapat merusak pin tengah dan menyebabkan hilangnya sinyal sementara atau "lonjakan."

Pemasangan di Area BerbahayaSebagai komponen bersertifikat NEPSI dan ATEX, kabel ini harus dipasang sesuai dengan "Kondisi Penggunaan Aman" yang tercantum dalam dokumentasi sertifikasi. Pastikan pelindung baja tahan karat terhubung dengan benar ke ground mesin di bulkhead atau kotak sambungan untuk mencegah penumpukan elektrostatik atau perbedaan potensial di atmosfer berbahaya.

Batas Pengaturan KabelMeskipun pelindung baja tahan karat sangat kuat, perhatikan radius lengkung minimum sebesar 25.4 mm (1.0 inci). Melipat kabel akan mengubah kapasitansi koaksialnya, mengubah kalibrasi seluruh sistem kedekatan secara permanen dan memerlukan penggantian kabel untuk mengembalikan akurasi.
