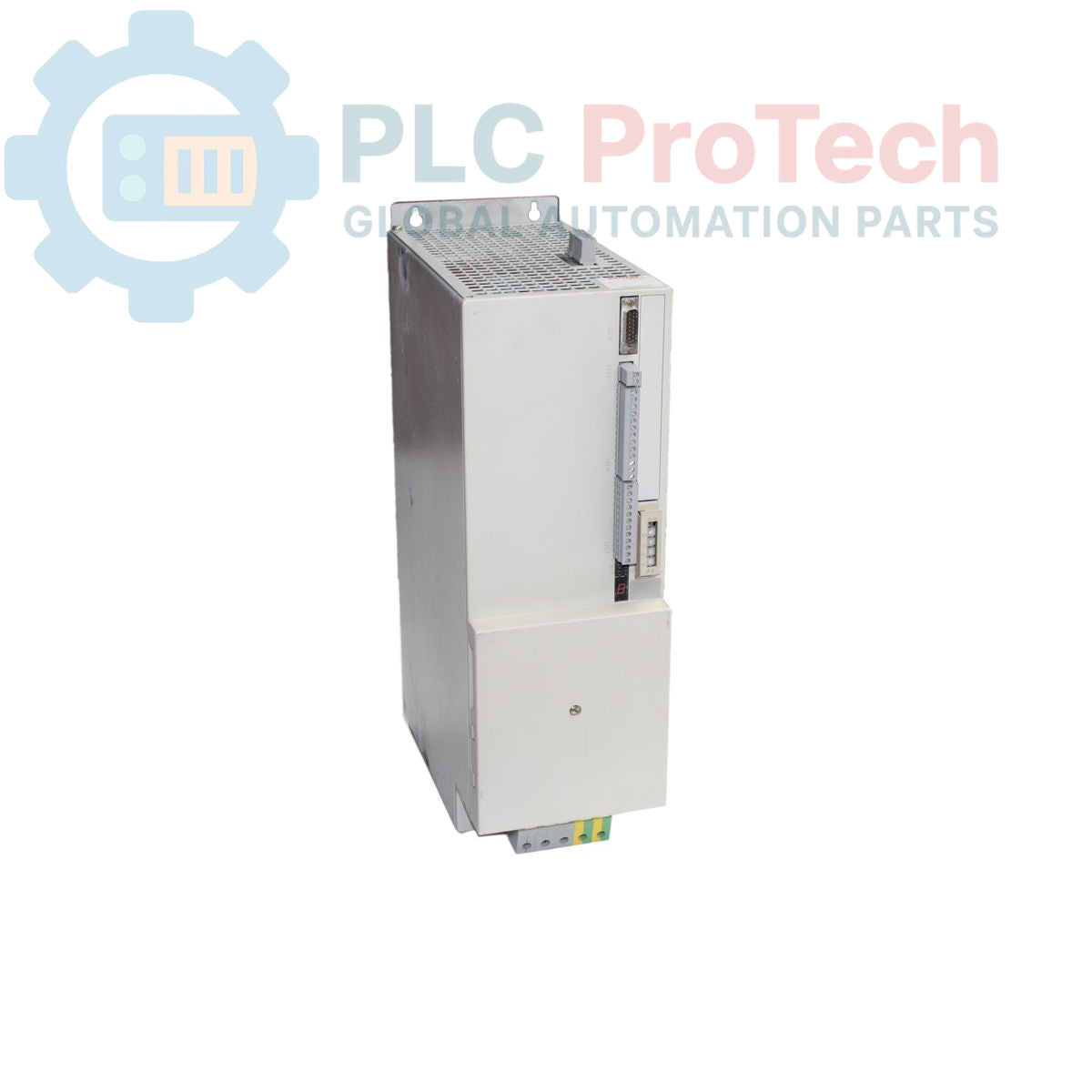

Siemens Simodrive 611 6SC6114-0AA00 Modul Catu

Ringkasan Produk

Modul tersebut Siemens 6SC6114-0AA00 (6SC61140AA00) merupakan modul umpan daya berkapasitas tinggi dalam seri SIMODRIVE 611, yang secara khusus direkayasa untuk menyuplai daya tautan DC bagi sistem kontrol gerak berperforma tinggi. Menghasilkan nilai arus nominal yang besar, yaitu 40/80 A, modul ini berfungsi sebagai tahap daya utama untuk beberapa penggerak sumbu dalam pusat pemesinan CNC skala besar dan robotika industri tugas berat. Modul tersebut 6SC6114-0AA00 dirancang untuk mempertahankan kestabilan tegangan yang konsisten selama kebutuhan beban puncak, yang sangat penting untuk mencegah kesalahan sinkronisasi pada lini produksi yang kompleks. Konstruksinya yang kokoh memastikan daya tahan luar biasa dalam lingkungan manufaktur yang berat, secara efektif mengurangi waktu henti yang tidak direncanakan dan mendukung integritas operasional jangka panjang arsitektur penggerak Siemens lama.

Konfigurasi Teknis

Modul tersebut 6SC6114-0AA00 dioptimalkan untuk integrasi berdensitas tinggi dalam rak sistem SIMODRIVE 611 modular.

• Logika Arus Ganda: Direkayasa untuk arus kontinu 40 A dengan kemampuan pulsa puncak 80 A guna menangani kebutuhan arus masuk tinggi selama siklus percepatan cepat.

• Integrasi Bus: Menyediakan sambungan bus DC pusat yang menyalurkan daya ke Modul LT (bagian daya) di sebelahnya melalui sistem busbar paralel standar.

• Manajemen Termal: Memiliki sasis khusus yang dirancang untuk pendinginan kabinet internal, menggunakan jalur aliran udara yang dioptimalkan untuk melindungi elektronik daya yang sensitif dari panas berlebih.

• Pemantauan Diagnostik: Mencakup pemantauan status internal yang terhubung dengan logika kontrol pusat penggerak untuk memberikan umpan balik waktu nyata mengenai konsumsi arus dan stabilitas tautan DC.

• Kapasitas Beban Tinggi: Ditempatkan dalam format lebar ganda untuk menampung penyearah tugas berat dan kapasitor perata, memastikan penyaluran daya yang bersih bahkan dalam kondisi jaringan listrik yang berfluktuasi.

Spesifikasi Teknis

Tanya Jawab Teknis

Apakah 6SC6114-0AA00 dapat digunakan dalam sistem dengan energi regeneratif tinggi?Modul umpan ini dirancang untuk catu daya standar. Dalam aplikasi dengan pengereman berat atau inersia tinggi, pastikan konfigurasi sistem Anda mencakup resistor pengereman dengan ukuran yang sesuai atau Anda menggunakan unit umpan balik regeneratif jika energi perlu dikembalikan ke jaringan listrik.

Apakah modul ini merupakan pengganti langsung untuk modul seri 6SN yang lebih baru?6SC6114-0AA00 adalah modul seri 6SC lama. Meskipun sistem SIMODRIVE 611 sangat modular, selalu verifikasi kompatibilitas konektor bidang belakang dan lokasi terminal saat mengganti unit seri 6SC dengan unit pengganti seri 6SN yang lebih baru.

Apa yang menyebabkan tegangan tautan DC berfluktuasi pada modul ini?Fluktuasi tegangan biasanya disebabkan oleh daya listrik utama yang masuk tidak stabil atau lonjakan beban berlebih dari modul motor. Periksa reaktor saluran input dan pastikan total kebutuhan arus semua sumbu yang terhubung tidak melebihi rating puncak 80 A.

Panduan Rekayasa & Instalasi

• Keandalan Sambungan Busbar: Mengingat arus yang tinggi (hingga 80 A), sangat penting bahwa busbar tautan DC (bagian atas modul) dibersihkan dari oksidasi dan dikencangkan sesuai spesifikasi standar Siemens. Sambungan yang longgar akan menyebabkan pemanasan lokal, percikan listrik, dan kegagalan katastropik pada rangkaian penggerak.

• Persyaratan Reaktor Komutasi: Untuk melindungi 6SC6114-0AA00 dari lonjakan tegangan listrik utama dan mengurangi umpan balik harmonik ke jaringan listrik pabrik, reaktor saluran eksternal harus dipasang. Mengoperasikan modul tanpa reaktor dengan ukuran yang tepat akan sangat memperpendek masa pakai penyearah jembatan internal.

• Pembumian Keselamatan: Pastikan modul terikat dengan aman ke rak sistem dan rak itu sendiri terhubung ke pembumian listrik dengan impedansi rendah. Hal ini penting untuk menekan interferensi elektromagnetik (EMI) secara efektif dan memastikan keselamatan personel pemeliharaan selama pengoperasian tegangan tinggi.
