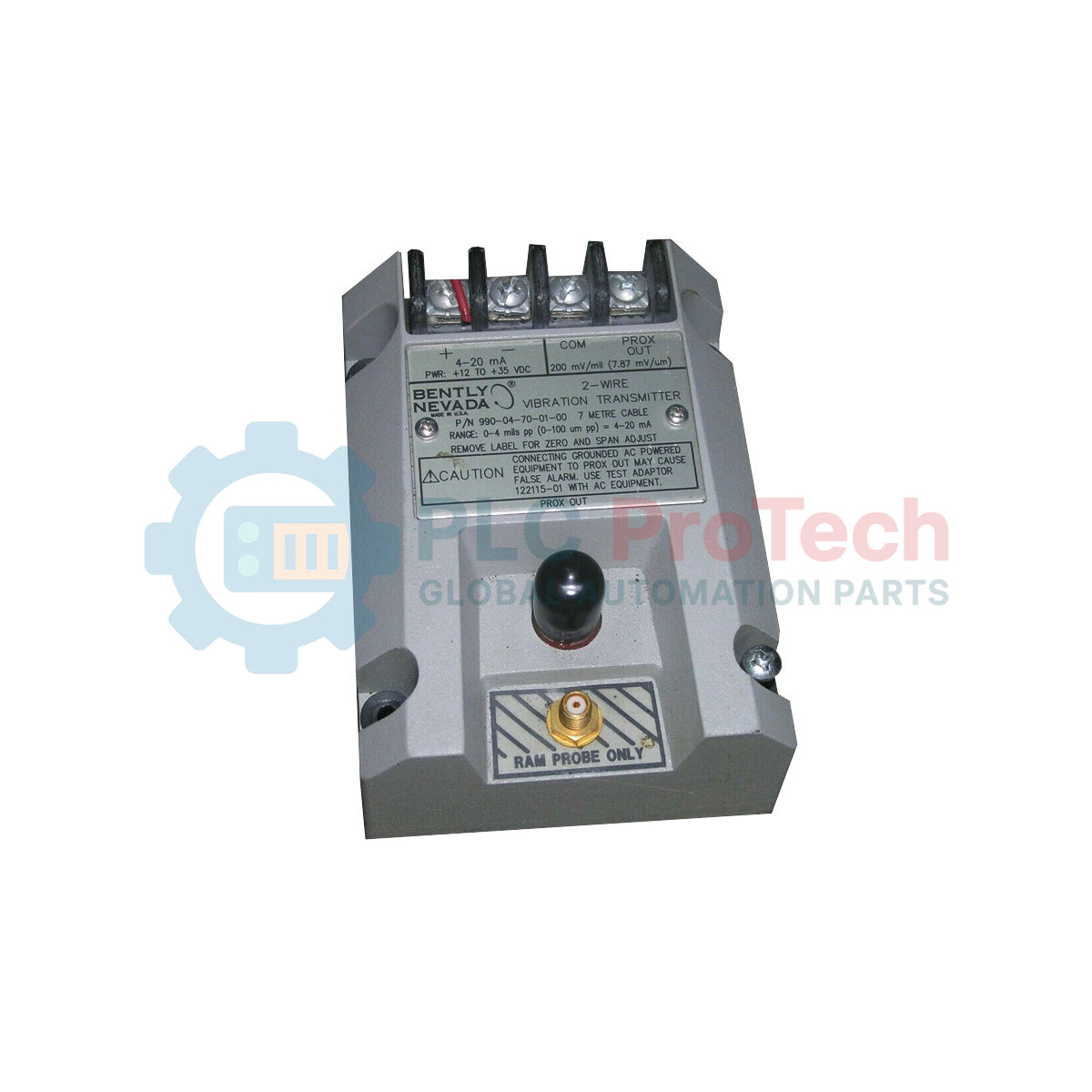

990-05-50-02-00 | Bently Nevada | Transmitter Getaran 990

Deskripsi

Perangkat dua kawat yang diberi daya loop ini dirancang untuk berinteraksi dengan probe kedekatan 3300 NSv yang tidak bersentuhan dan kabel ekstensi yang sesuai. 990-05-50-02-00 mengkondisikan sinyal sensor kedekatan yang masuk menjadi satuan teknik amplitudo getaran puncak-ke-puncak yang sesuai, mengubahnya menjadi keluaran loop arus standar industri 4 hingga 20 mA yang proporsional. Keluaran analog ini dikirim langsung ke sistem kontrol mesin, seperti PLC atau DCS, di mana alarm perlindungan standar dan logika mesin dijalankan.

Unit ini mengintegrasikan fungsi Sensor Proximitor langsung ke dalam rumahnya, tanpa memerlukan penggerak eksternal terpisah. Dilengkapi konektor koaksial PROX OUT yang tidak terisolasi dan sambungan blok terminal untuk menyediakan sinyal getaran dinamis dan tegangan celah guna pemecahan masalah dan operasi diagnostik mesin. Dibangun dengan konstruksi bertutup, perangkat ini memberikan perlindungan lingkungan yang kuat cocok untuk lokasi dengan kelembapan tinggi atau kondensasi.

Fitur

• Sensor Proximitor Terintegrasi: Menggabungkan kemampuan penggerak probe kedekatan penuh di dalam rumah pemancar untuk menghilangkan modul pengkondisian sinyal eksternal.
• Keluaran Standar 4 hingga 20 mA: Mengirimkan loop arus analog kontinu yang proporsional dengan amplitudo getaran puncak-ke-puncak melalui konfigurasi dua kawat standar.
• Antarmuka Diagnostik Sinyal Dinamis: Menyediakan terminal PROX OUT dan COM yang tidak terisolasi serta konektor koaksial terintegrasi untuk sambungan langsung ke alat diagnostik.
• Sirkuit Not OK / Penghentian Sinyal Terintegrasi: Menurunkan arus keluaran loop menjadi kurang dari 3,6 mA dalam 100 mikrodetik setelah terjadi kerusakan probe atau kabel untuk mencegah alarm palsu pada sistem kontrol.
• Penyesuaian Lapangan Non-Interaktif: Potensiometer nol dan rentang yang dapat diakses di bawah label perangkat memudahkan penyesuaian loop lapangan secara langsung.
• Pin Input Uji Khusus: Memungkinkan verifikasi cepat di lokasi terhadap arus keluaran loop dengan menggunakan generator fungsi eksternal sebagai sinyal input.
• Konstruksi Enklosur Bertutup: Rumah yang sepenuhnya tertutup melindungi komponen elektronik internal dari kondisi kelembapan kondensasi hingga 100%.

Aplikasi

• Kompresor udara sentrifugal
• Pompa industri kecil
• Pemantauan mesin motor listrik
• Kipas pendingin dan ventilasi
• Integrasi sistem kontrol mesin OEM
• Akuisisi data tren getaran keseluruhan dan amplitudo puncak-ke-puncak

Informasi Pemesanan

Spesifikasi Teknis

Spesifikasi berlaku pada +22 Celsius (+72 Fahrenheit) menggunakan Probe dan Kabel Ekstensi 3300 NSv, serta target baja AISI 4140 kecuali disebutkan lain.

Sambungan/Antarmuka

Panduan Instalasi

• Spesifikasi Kabel: Gunakan kabel 1,0 mm2 (18 AWG), 2 konduktor, terpilin, terlindung untuk loop arus 4 hingga 20 mA dan sambungan terminal lapangan. Jarak maksimum kabel loop adalah 13 km (8 mil).
• Tegangan Catu Daya: Pertahankan tegangan minimum +17 Vdc di terminal pemancar saat memperhitungkan resistansi loop penuh untuk mencegah kliping pada batas 20 mA.
• Penyesuaian Celah Probe: Pastikan probe kedekatan 3300 NSv yang cocok memiliki celah antara 0,5 mm dan 1,75 mm (20 hingga 55 mil) dari permukaan target saat pemasangan untuk memastikan operasi skala penuh yang valid.
• Isolasi Instrumen Diagnostik: Sinyal PROX OUT tidak terisolasi secara elektrik dari loop 4 hingga 20 mA. Jangan hubungkan peralatan uji bertenaga AC yang terhubung ke ground langsung ke BNC atau terminal strip karena akan menyebabkan gangguan loop atau trip palsu. Hubungkan melalui Adaptor Uji 122115-01 untuk mengisolasi dan membalik sinyal dengan aman.
• Penyesuaian Pemasangan Bulkhead: Pasang basis transmitter dengan kuat pada permukaan datar menggunakan empat lubang pemasangan bulkhead terintegrasi dan sekrup 6-32 x 1.326 yang disediakan.
• Perlindungan Kelembapan: Pasang pelindung konektor pada semua sambungan koaksial ClickLoc untuk menjaga integritas segel di lingkungan dengan kelembapan tinggi atau kondensasi.

Kepatuhan dan Sertifikasi

• FCC: Memenuhi Bagian 15 dari Aturan FCC.
• Standar EMC: EN 61000-6-2, EN 61000-6-4, dan Arahan EMC 2014/30/EU.
• ATEX / IECEx: Arahan ATEX 2014/34/EU; Ex ia IIC T4 Ga, dan Ex ec IIC T4 Gc (Ta = -30 Celsius hingga +85 Celsius).
• RoHS: Arahan RoHS 2011/65/EU dan RoHS China dengan penetapan EFUP 15 tahun di bawah SJ/T 11364-2024.
• Maritim: Aturan Kapal Baja ABS 2009.
• Persetujuan Amerika Utara: cNRTLus Kelas I, Divisi 2, Grup A, B, C, D (T5 @ Ta = +85 Celsius, Enklosur Tipe 4).

FAQ

Bagaimana perilaku arus output loop saat probe kedekatan rusak atau terputus?

Transmitter dilengkapi dengan rangkaian internal Not OK dan Signal Defeat. Jika terjadi probe rusak atau sambungan terbuka, arus output loop secara otomatis turun menjadi kurang dari 3,6 mA dalam waktu 100 mikrodetik untuk menekan alarm mesin palsu dalam sistem kontrol.

Bisakah saya menjalankan perangkat lunak diagnostik pabrik standar menggunakan output 4 hingga 20 mA dari transmitter ini?

Sinyal 4 hingga 20 mA hanya menyediakan data tren puncak-ke-puncak secara keseluruhan dan tidak kompatibel dengan sistem diagnostik dinamis di seluruh pabrik seperti System 1. Output analog tidak dapat menentukan fase getaran atau menangani parameter khusus seperti alarm celah atau Trip Multiply.

Mengapa diperlukan adaptor uji eksternal saat menghubungkan osiloskop ke terminal PROX OUT?

Sinyal PROX OUT berbagi referensi ground umum dengan arus loop 4 hingga 20 mA yang tidak terisolasi. Menghubungkan alat diagnostik bertenaga AC yang terhubung ke ground langsung ke transmitter dapat mengubah arus loop dan menyebabkan mesin mati secara tidak sengaja, jadi harus digunakan adaptor uji isolasi.
