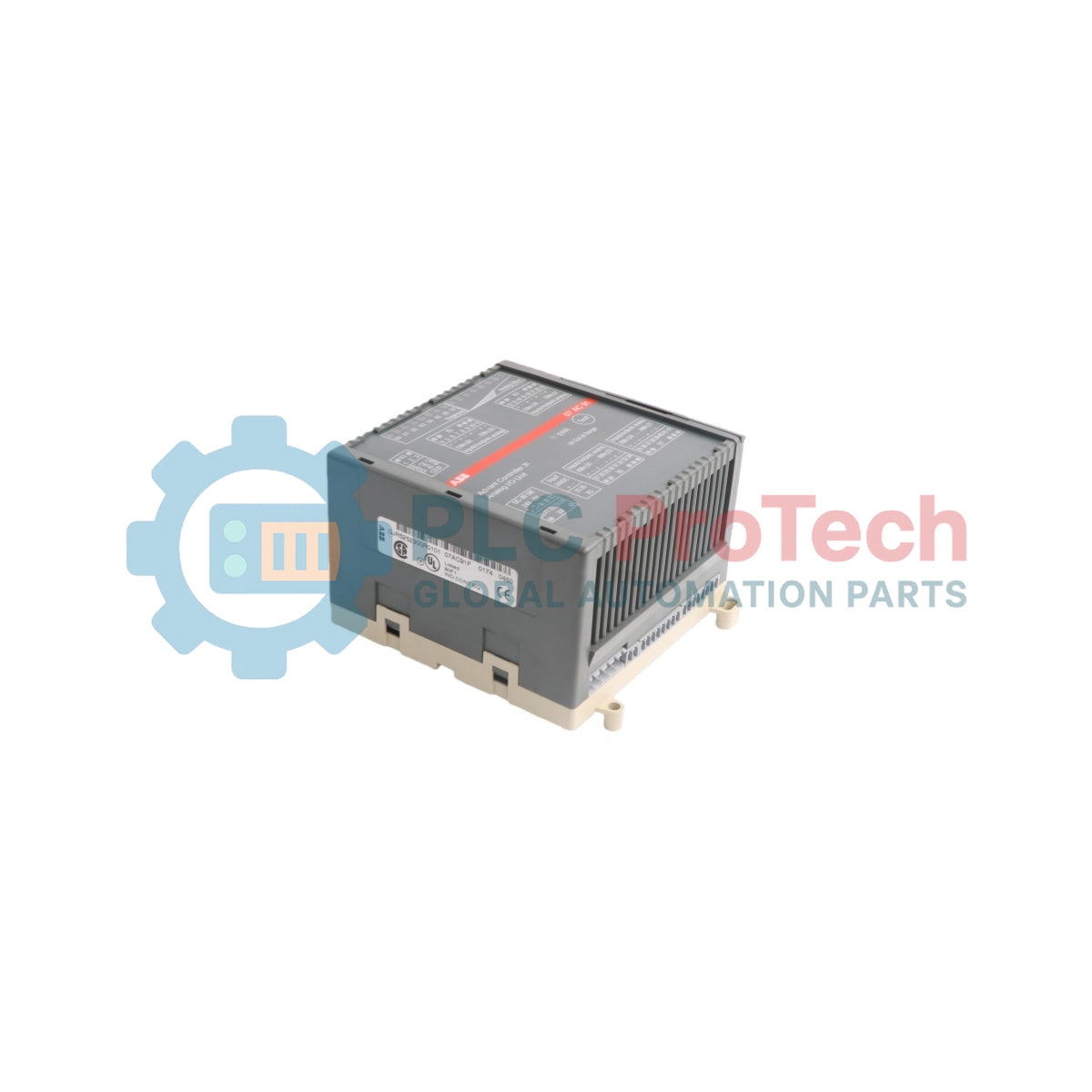

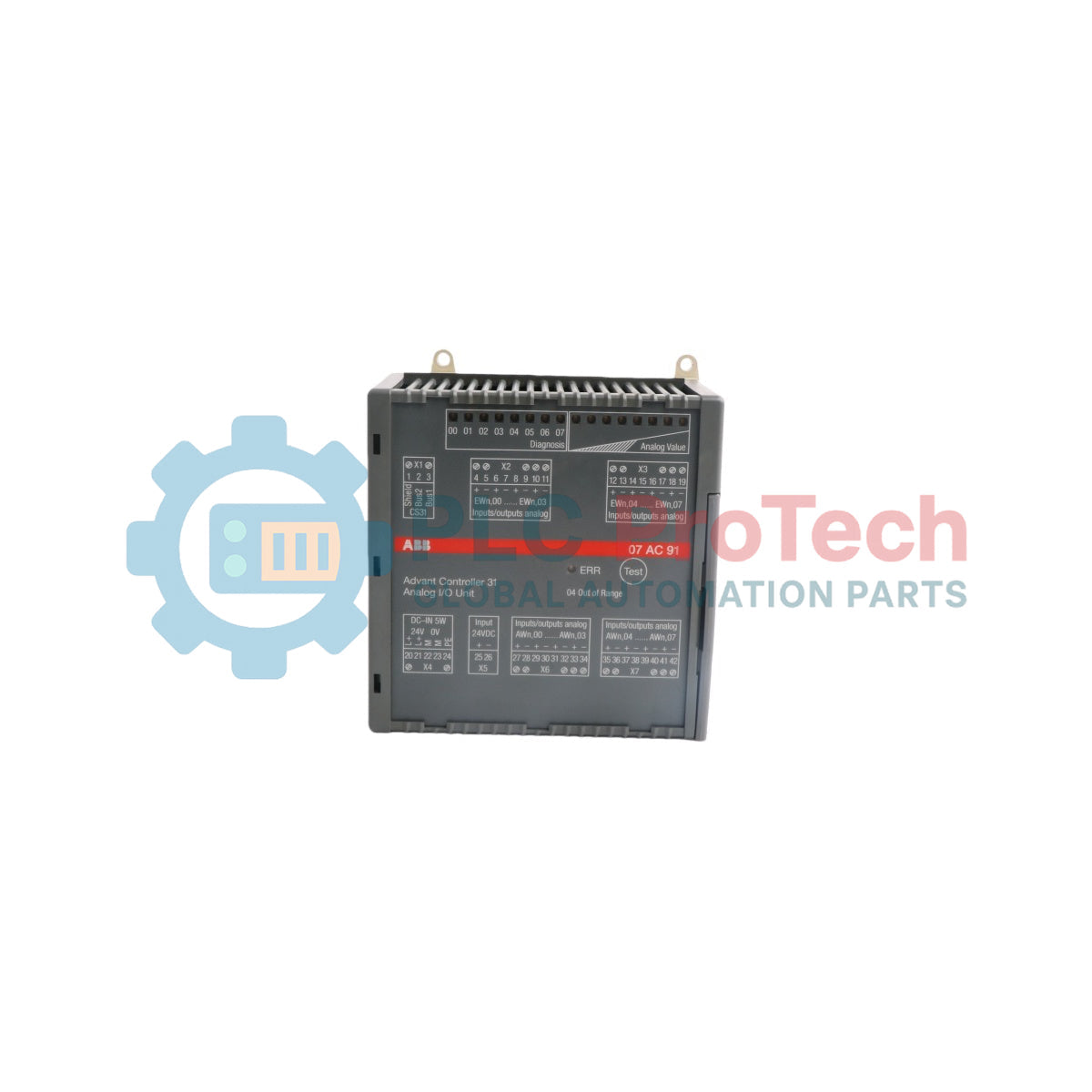

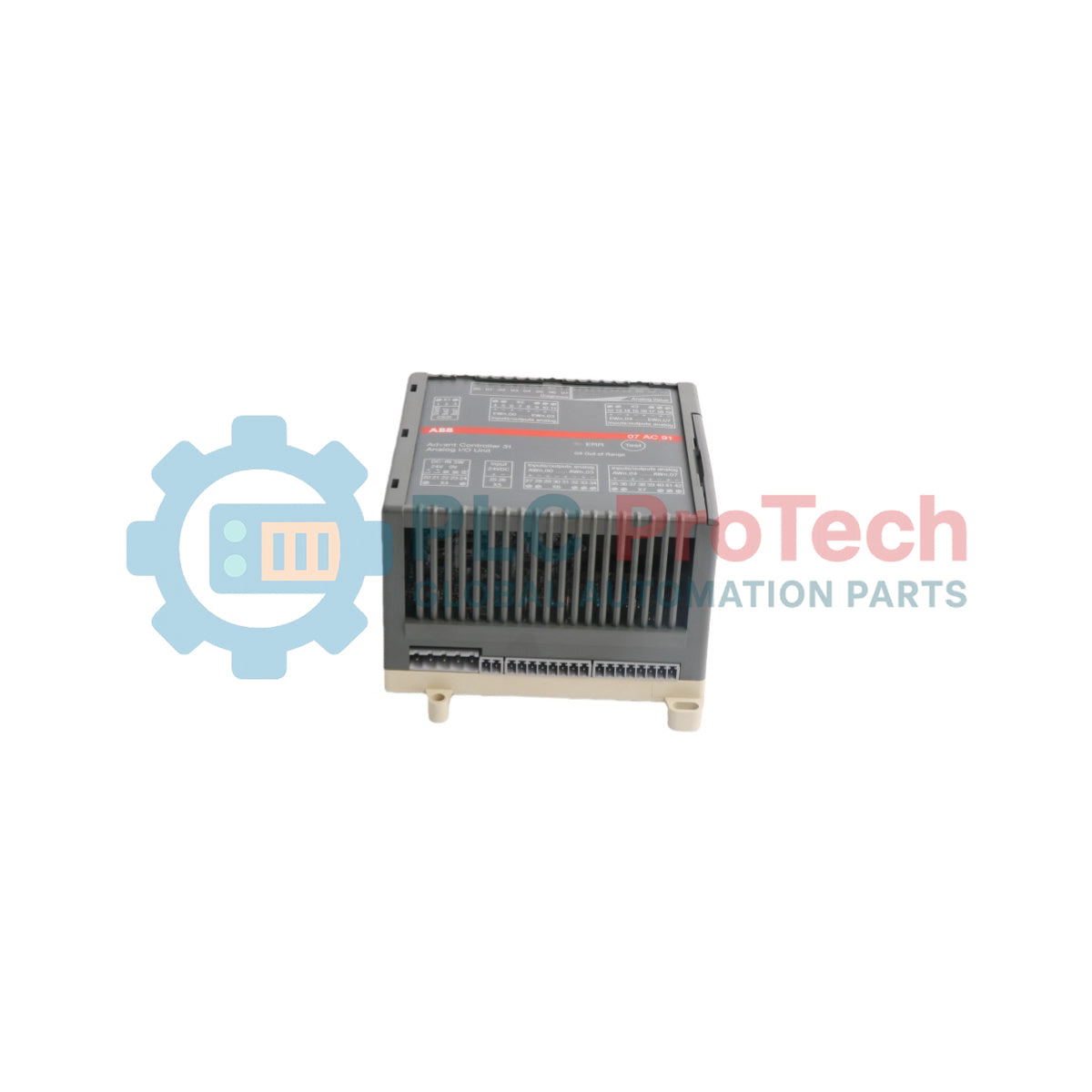

Modul I/O Analog ABB 07AC91 GJR5252300R0101 Advant Controller 31

SKU 07AC91 GJR5252300R0101

Tersedia

12-month warranty
Free returns within 30 days

Produsen: ABB
Nomor Produk: 07AC91 GJR5252300R0101
Negara asal:Swiss
Jenis Produk: Modul I/O Analog
Kode batang: 8537101190
Pembayaran: T/T, Western Union
Berat: 450g
Dimensi: 120 x 140 x 85 mm
Pelabuhan pengiriman: Xiamen
Garansi: 12 bulan

Deskripsi

07 AC 91 (Nomor Pesanan: GJR5 2523 00 R0101), yang juga banyak dicari dengan penamaan model ringkas 07AC91 dan GJR5252300R0101, berfungsi sebagai antarmuka pemrosesan analog multikanal gabungan untuk inti otomasi Advant Controller 31 (AC31). Perangkat keras ini memungkinkan akuisisi telemetri lapangan beresolusi tinggi secara simultan serta modulasi sinyal output kontrol kontinu melalui loop regulasi lokal.

Beroperasi pada arsitektur bus sistem CS31 khusus dengan karakteristik pensinyalan fisik EIA RS-485, perangkat keras ini mengoordinasikan 8 atau 16 kanal bergantung pada mode resolusi operasi yang dipilih (12-bit atau 8-bit). Fitur uniknya adalah shunt arus pelindung mandiri terintegrasi yang memantau loop arus dan secara sistematis menurunkan beban berlebih di lapangan untuk mencegah kerusakan sirkuit perangkat keras. Selain itu, input pengaktifan biner eksternal berfungsi sebagai interlock keselamatan berkabel, memastikan semua kanal output analog terkait langsung turun ke nol jika sinyal interlock penggerak terputus.

Fitur

Arsitektur adaptif yang memproses 8 kanal dalam mode operasi 12-bit atau hingga 16 kanal dalam mode operasi 8-bit.
Pemilihan perangkat lunak per kanal dalam operasi 12-bit yang mendukung rentang plus atau minus 10 V atau loop arus 0 hingga 20 mA.
Mengintegrasikan input pengaktifan biner (24V) independen pada tingkat perangkat keras yang wajib ada agar tahap output analog dapat dijalankan secara aktif.
Node input arus dilengkapi shunt pelindung mandiri bawaan dengan interval pengambilan sampel pemulihan otomatis 1 detik selama gangguan arus berlebih.
Menghadirkan antarmuka pemantauan visual lokal yang terdiri dari 17 LED diagnostik untuk pelaporan loop lapangan dan status.

Aplikasi

Loop umpan balik kontinu multipoin dan loop kontrol aktuator pada fasilitas pengolahan air limbah, mesin pabrik percetakan, dan infrastruktur pemrosesan.
Penyaluran sinyal analog terdistribusi dan multiplexing diagnostik kembali ke hub pemrosesan pusat Advant Controller 31.
Kontrol fail-safe pompa dosing proporsional dan rangkaian penggerak frekuensi variabel yang memerlukan loop otorisasi interlock perangkat keras terpisah.

Informasi Pemesanan

Nomor Pesanan	Nomor Pesanan Ringkas	Tipe Modul	Cakupan Pengiriman
GJR5 2523 00 R0101	GJR5252300R0101	07 AC 91 (07AC91)	1x modul input dan output analog, 1x blok terminal 2 kutub (jarak kisi 3,81 mm), 1x blok terminal 3 kutub (jarak kisi 5,08 mm), 1x blok terminal 5 kutub (jarak kisi 5,08 mm), 4x blok terminal 8 kutub (jarak kisi 3,81 mm)

Spesifikasi Teknis

Parameter	Spesifikasi
Produsen	ABB
Penamaan Model Resmi	07 AC 91
Penamaan Model Ringkas	07AC91
Nomor Pesanan Resmi	GJR5 2523 00 R0101
Nomor Pesanan Ringkas	GJR5252300R0101
Seri Produk	Sistem Advant Controller 31 / AC31
Jenis Produk	Modul Input dan Output Analog
Tegangan Catu Daya Terukur	24 V DC
Konsumsi Arus Maksimum	0,2 A
Disipasi Daya Maksimum	5 W
Perlindungan Polaritas Terbalik	Ya (Untuk sambungan daya utama)
Jumlah Input Biner	1 (Input pengaktifan untuk output analog)
Jumlah Kanal Analog	8 atau 16 kanal (bergantung pada mode operasi yang dipilih)
Antarmuka Komunikasi Bus	Bus Sistem CS31 melalui Standar EIA RS-485
Isolasi Listrik	Bus CS31 dari unit, 1 input biner dari unit
Antarmuka Pengaturan Alamat	Sakelar pengodean manual yang terletak di bawah penutup housing sisi kanan
Batas Kesalahan Konversi	Umumnya 0,5%, Maksimum 1% (Nonlinearitas, resolusi, dan kalibrasi pabrik)
Perbedaan Potensial Maksimum	±1 V (Antara terminal catu daya M dan ground analog AGND)
Potensial Referensi Bersama	AGND (Terminal negatif semua input dan output analog)
Spesifikasi Kabel Analog	Maks. 100 m (ber-shield dua inti, luas penampang > 0,5 mm2)
Konstanta Waktu Filter Input	470 us untuk input tegangan, 100 us untuk input arus
Siklus Konversi (8 In + 8 Out)	8 ms
Resistansi Ohmik Input	Input tegangan: > 100 kOhm, Input arus: Sekitar 330 Ohm
Beban Output Tegangan	Maks. +20 mA (Source), Maks. -10 mA (Sink)
Resistansi Beban Output Arus	0 hingga 500 Ohm (Beban)
Suhu Operasional yang Diizinkan	0 hingga 55 degC
Opsi Pemasangan Mekanis	Rel DIN (DIN EN 50022-35, kedalaman 15 mm) atau menggunakan 4x sekrup M4
Lebar x Tinggi x Kedalaman	120 x 140 x 85 mm
Berat	450 g

Sambungan/Antarmuka

Kelas Blok Terminal Konektor	Opsi Konfigurasi	Pemetaan Terminasi yang Berlaku
Blok Terminal Sekrup Lepas-Pasang	Maks. 1 x 2,5 mm2 atau Maks. 2 x 1,5 mm2	Terminal Catu Daya DC 24V Utama, Pin Bus Sistem CS31
Blok Terminal Sekrup Lepas-Pasang	Maks. 1 x 1,5 mm2	Semua Input Analog, Output Analog, dan Input Pengaktifan
Terminal 25 (+) dan Terminal 26 (-)	Loop Interlock Biner Dua Kawat	Antarmuka Pengaktifan Output Analog Khusus

Panduan Instalasi

Pengaktifan Perutean Sinyal Tegangan: Hubungkan sinyal 1 permanen (+13 hingga +30 V) antara terminal 25 (+) dan 26 (-) untuk mengaktifkan output. Sinyal 0 (-30 hingga +5 V) secara otomatis memaksa loop tegangan ke 0 V dan loop arus ke 0 mA.
Mitigasi Derau untuk Input yang Tidak Digunakan: Hubungkan semua terminal input tegangan yang tidak digunakan secara langsung untuk meningkatkan imunitas derau lapangan secara keseluruhan. Input arus yang tidak digunakan memiliki impedansi internal rendah dan dapat dibiarkan terbuka dengan aman.
Penempatan Ventilasi Kabinet: Pasang housing hanya dalam posisi vertikal di dalam tata letak panel, dengan semua konektor terminal mengarah lurus ke atas dan ke bawah. Sediakan jarak bebas di atas dan di bawah untuk mencegah terhalangnya pendinginan konveksi alami.
Kebijakan Kontinuitas Shield: Batasi jalur analog lapangan hingga maksimum 100 m menggunakan kabel ber-shield dua inti dengan luas penampang di atas 0,5 mm2, dan hubungkan shield ke satu titik pembumian instrumen yang bersih.

FAQ

Bagaimana alamat stasiun jaringan dikonfigurasi pada modul 07 AC 91 / 07AC91?

Parameter alamat identifikasi lapangan dan mode operasi disesuaikan menggunakan blok sakelar pengodean perangkat keras manual yang terletak di bawah penutup klip plastik pelindung di sisi kanan rumah modul.

Bagaimana respons fungsional loop arus jika instrumen lapangan mengalami gangguan hubung singkat?

Modul ini memiliki fitur arus dengan perlindungan mandiri bawaan. Jika arus loop melonjak melampaui ambang batas aman, shunt pengukuran internal diputus dan mencatat nilai luapan. Unit menguji jalur setiap 1 detik dan memulihkan pelacakan normal setelah arus kembali berada dalam batas.

Apakah terdapat isolasi listrik individual antara jalur sinyal analog diskret?

Tidak, semua kanal input dan output tidak terisolasi satu sama lain dan berbagi satu simpul listrik umum yang ditetapkan sebagai AGND. Namun, antarmuka bus CS31 dan satu input biner sepenuhnya terisolasi dari rangkaian internal lainnya.

Bagaimana nilai sinyal dipetakan dalam logika aplikasi pengontrol selama pengoperasian 12-bit?

Skala penuh dari -100% hingga +100% berkaitan langsung dengan kode heksadesimal mulai dari 8008H melalui 0000H hingga 7FF8H, yang sesuai dengan bilangan bulat desimal -32760 hingga 32760.
