Modul Input Digital Jarak Jauh ABB 1SBP260100R1001 XI16E1

Ikhtisar Produk

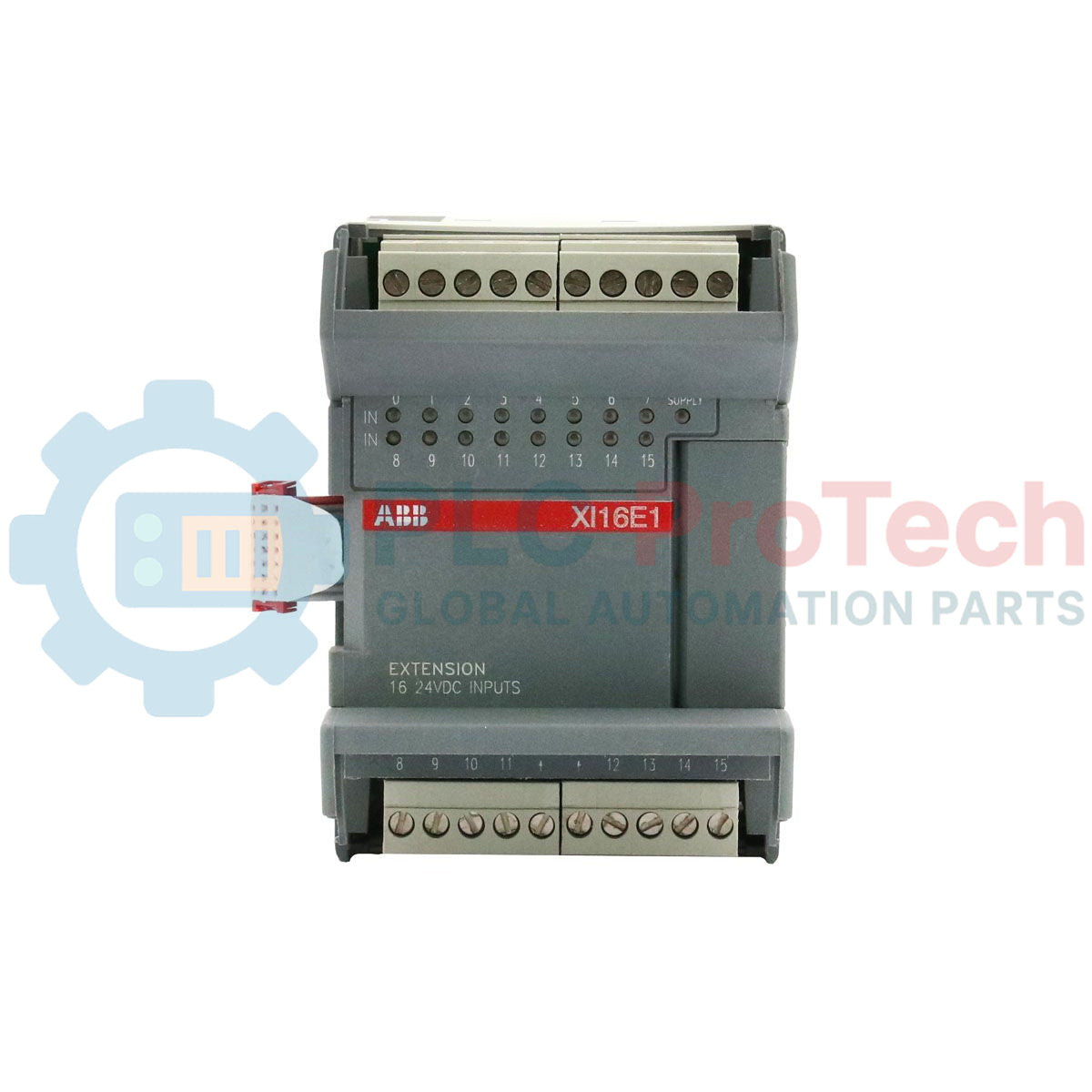

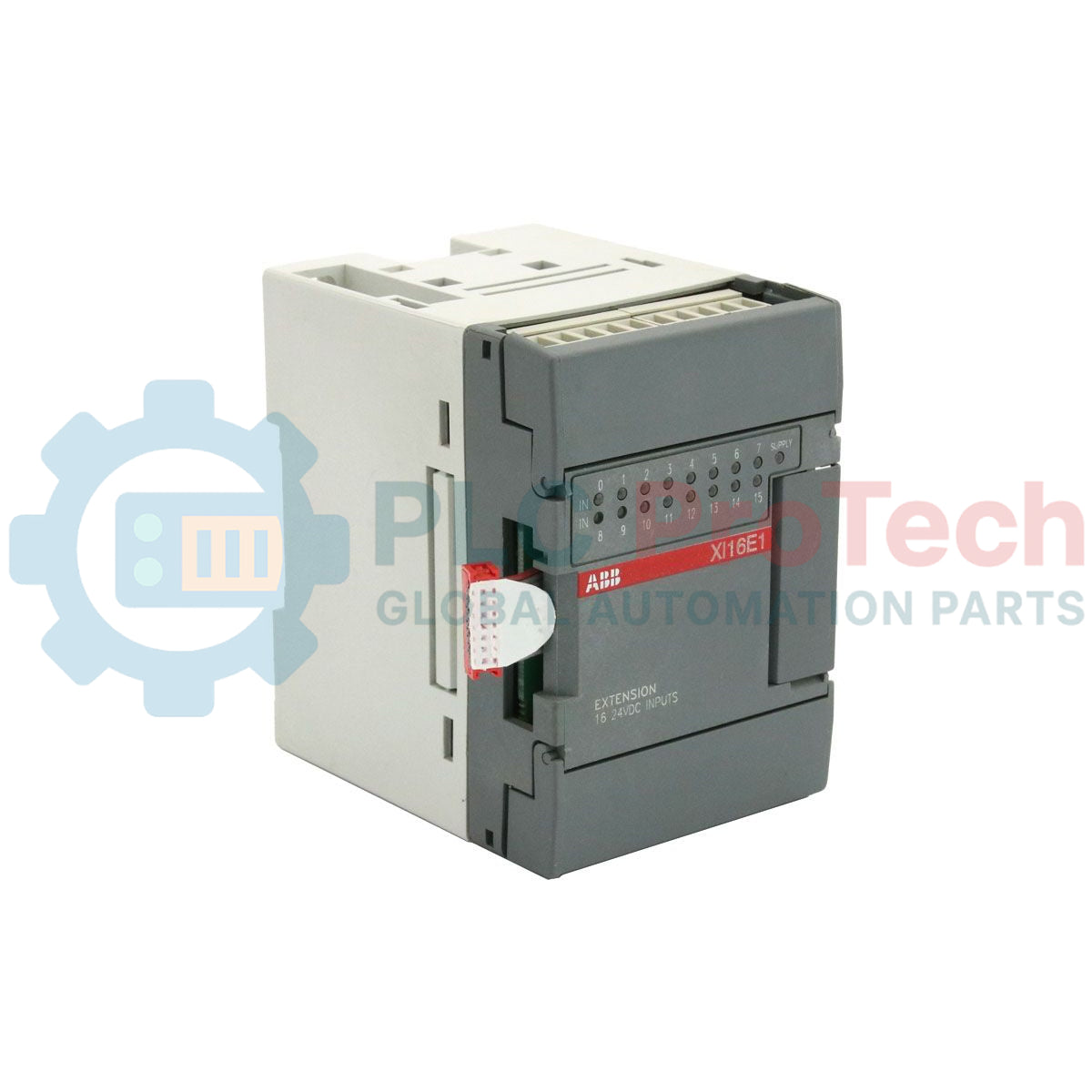

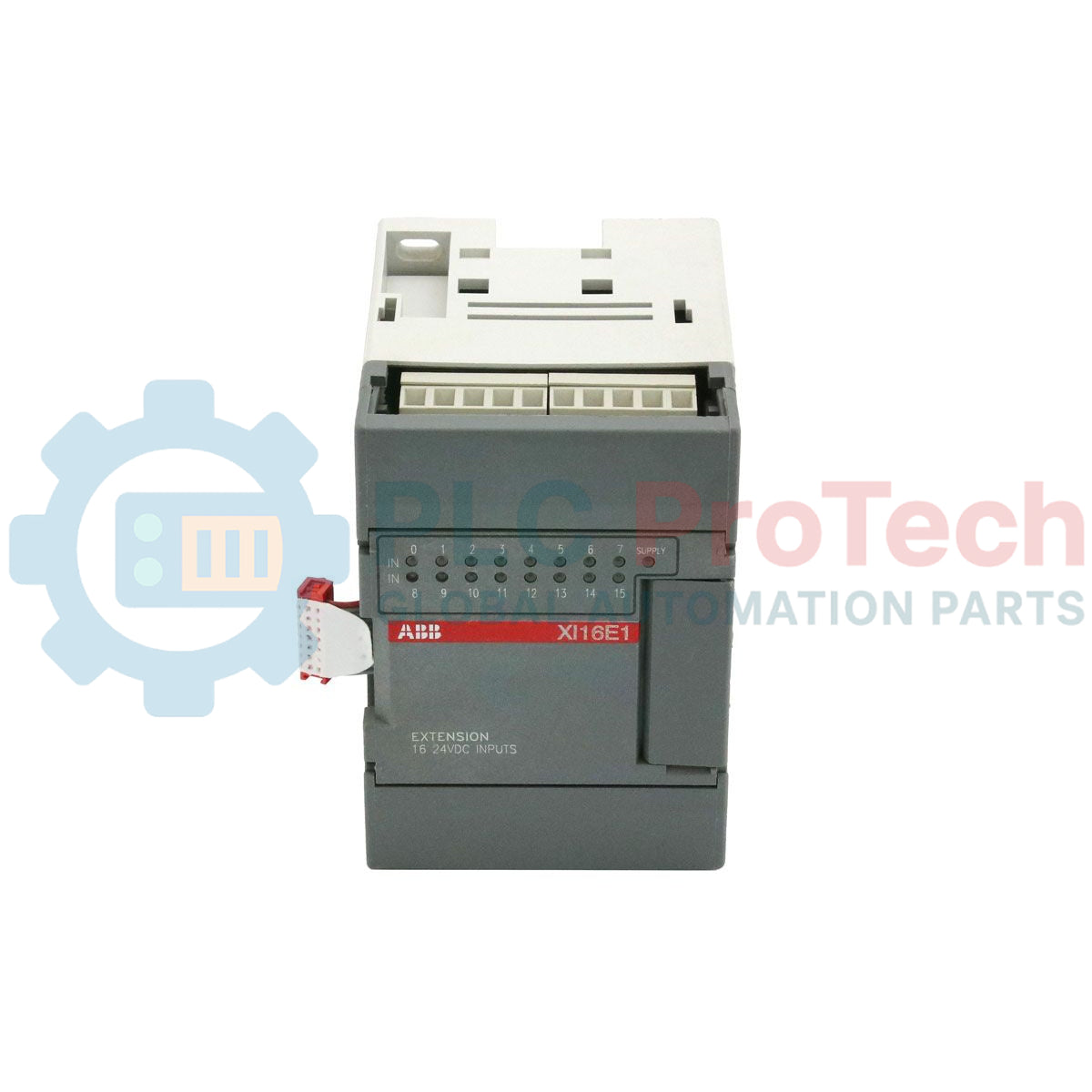

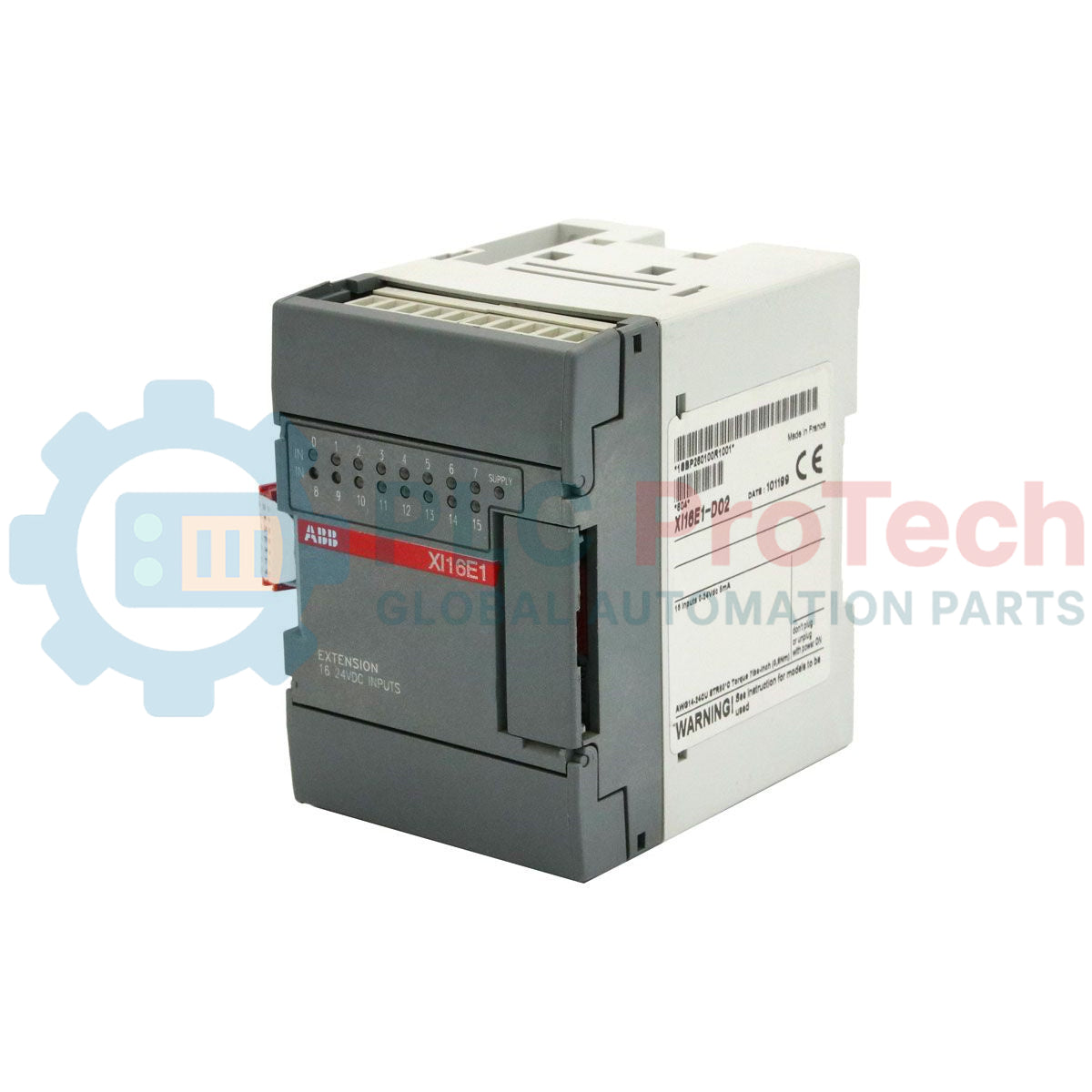

1SBP260100R1001 (XI16E1-E4.0) adalah modul ekstensi digital berdensitas tinggi dari seri Advant Controller 31 (AC31). Dirancang untuk otomasi terdistribusi, modul ini menyediakan 16 input digital terisolasi dengan nilai nominal 24 VDC. Sebagai modul ekspansi seri "XI", modul ini berfungsi sebagai unit I/O jarak jauh yang berkomunikasi dengan PLC master melalui bus sistem CS31. Hal ini memungkinkan pemasangan kabel yang fleksibel dan terdesentralisasi, sehingga mengurangi biaya jalur kabel dari sensor lapangan ke kabinet kontrol pusat. Diproduksi di Prancis, XI16E1 dikenal karena ketangguhannya di lingkungan industri lama, serta menyediakan deteksi sinyal yang andal untuk tombol tekan, sakelar batas, dan sensor proximity.

Konfigurasi Teknis

XI16E1 dirancang untuk pemrosesan sinyal biner yang andal dalam jaringan industri:

• Kepadatan Input: 16 kanal independen, diatur untuk menangani sinyal diskret standar 24 VDC.

• Isolasi: Input diisolasi secara galvanis untuk melindungi logika internal dan bus CS31 dari lonjakan tegangan sisi lapangan serta ground loop.

• Komunikasi Bus: Menggunakan bus ABB CS31 proprietary (lapisan fisik RS-485), yang memerlukan alamat bus unik yang diatur melalui sakelar perangkat keras.

• Kebutuhan Daya: Memerlukan catu daya eksternal 24 VDC untuk elektronik modul dan loop pendeteksian input.

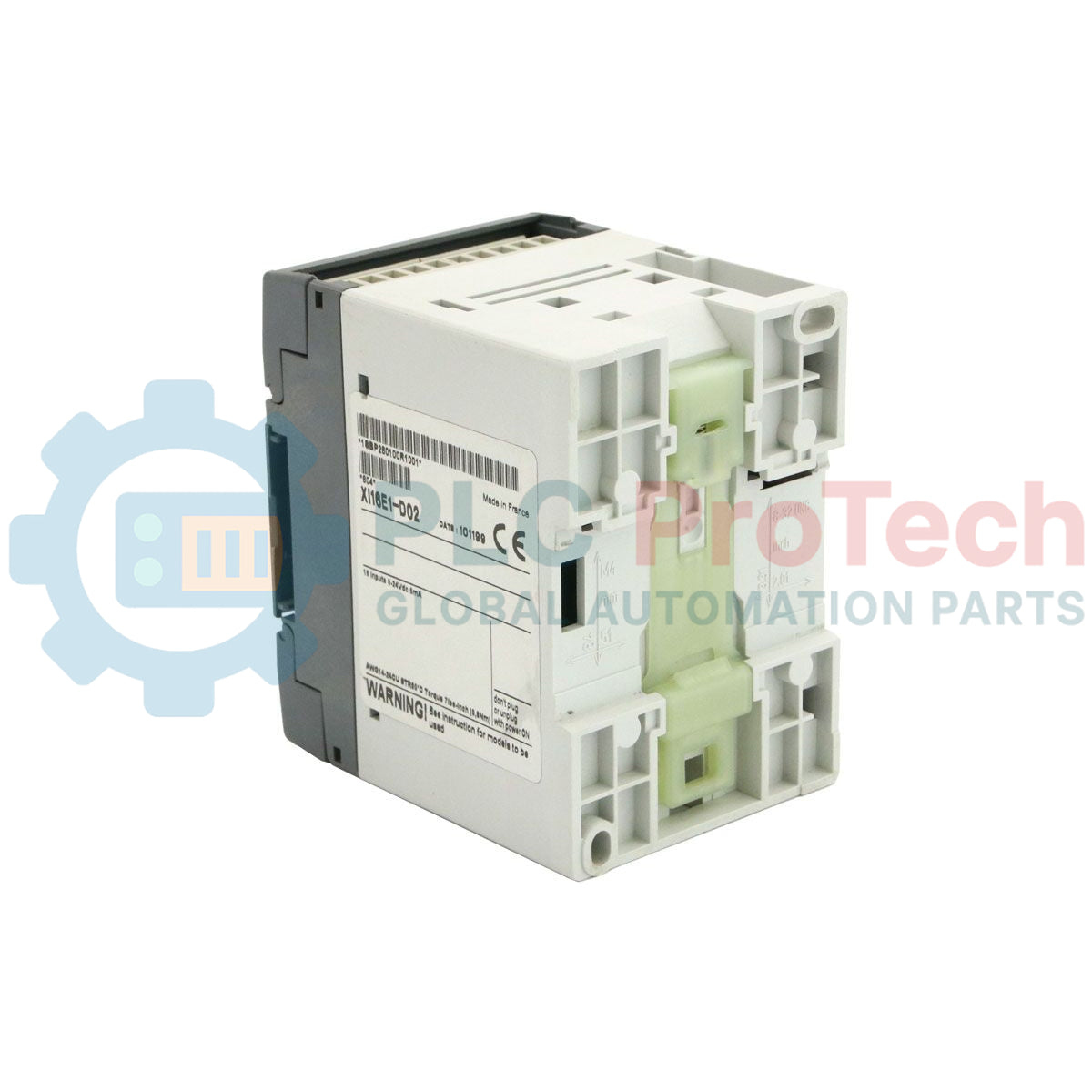

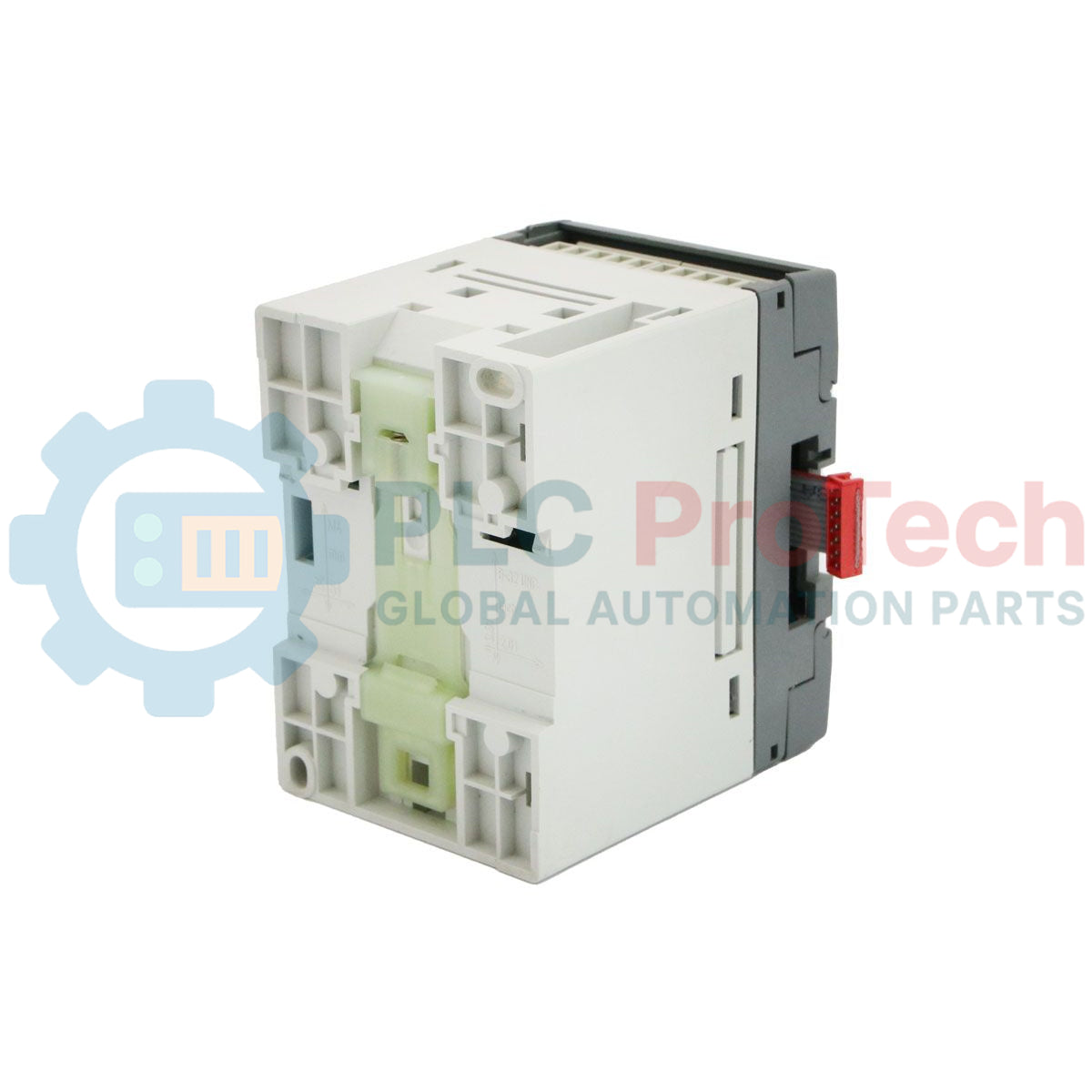

• Rumah yang Tangguh: Dirancang khusus untuk pemasangan pada rel DIN dengan fokus pada kemudahan pemeliharaan dan visibilitas status kanal yang jelas.

Spesifikasi Teknis

FAQ Teknis

Apa arti penamaan "XI" pada nama model?

"XI" merupakan singkatan dari Expansion Input. Dalam arsitektur AC31, modul XI digunakan untuk menambah jumlah input suatu sistem dengan menempatkan I/O secara jarak jauh pada bus CS31, bukan langsung pada rak CPU lokal.

Apakah XI16E1 dapat diganti saat sistem sedang beroperasi?

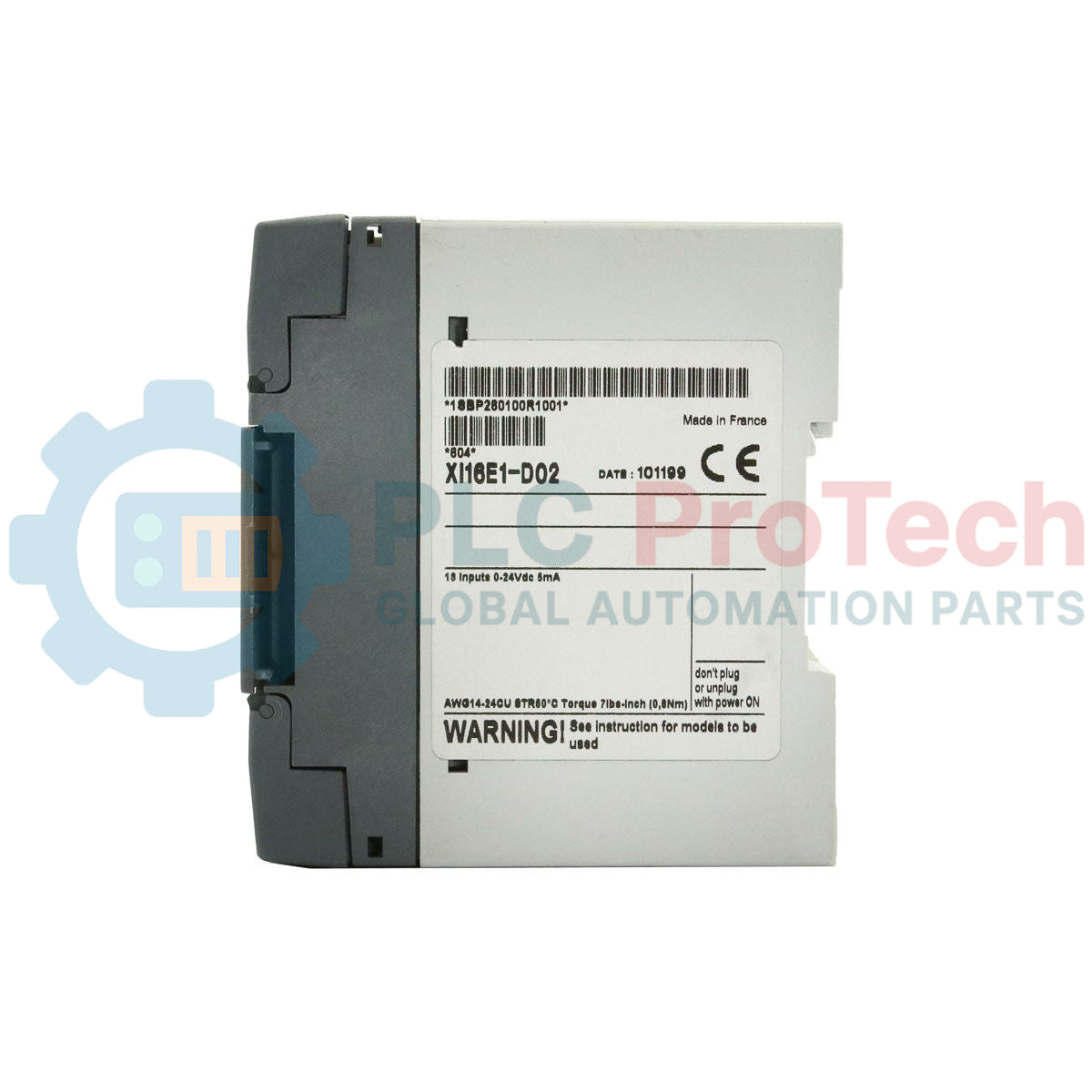

Tidak. Label pada unit secara jelas memperingatkan: "don't plug or unplug with power ON." Mencoba mengganti modul saat masih bertegangan dapat menyebabkan kesalahan komunikasi pada bus CS31 atau kerusakan fisik pada antarmuka elektronik.

Bagaimana cara mengatur alamat modul ini pada bus CS31?

Pengalamatan dilakukan melalui sakelar putar atau DIP. Jika Anda mengganti unit yang sudah ada, pastikan pengaturan alamat pada modul baru sama persis dengan unit lama agar PLC dapat mengenalinya.

Panduan Rekayasa & Instalasi

• Presisi Pengkabelan: Gunakan kabel tembaga AWG 14 seperti yang direkomendasikan pada label. Kencangkan terminal hingga 0.5 Nm (4.5 lbs-inch). Pengencangan berlebihan dapat merusak blok terminal, sedangkan pengencangan yang kurang dapat menyebabkan sinyal terputus-putus.

• Integritas Sinyal: Meskipun sinyal digital 24 VDC relatif tangguh, pastikan kabel bus CS31 (pasangan berpilin) diberi pelindung dan di-grounding pada salah satu ujung untuk mencegah interferensi elektromagnetik yang dapat menyebabkan input "hantu".

• Manajemen Termal: Mengingat usia modul dan beratnya yang 0.50 kg, pastikan modul dipasang secara vertikal pada rel DIN untuk memfasilitasi pelepasan panas alami. Hindari pemasangan langsung di atas komponen yang menghasilkan panas tinggi, seperti catu daya.

• Siklus Hidup Produk Lama: Karena modul ini berada pada tahap Penghentian Produksi, sangat disarankan untuk menyimpan setidaknya satu unit cadangan yang telah diuji. Untuk migrasi sistem di masa mendatang, perlu dipertimbangkan bahwa sistem ABB AC500 modern sering kali dapat berkomunikasi dengan modul XI lama ini melalui konektor bus CS31 (CI590).
