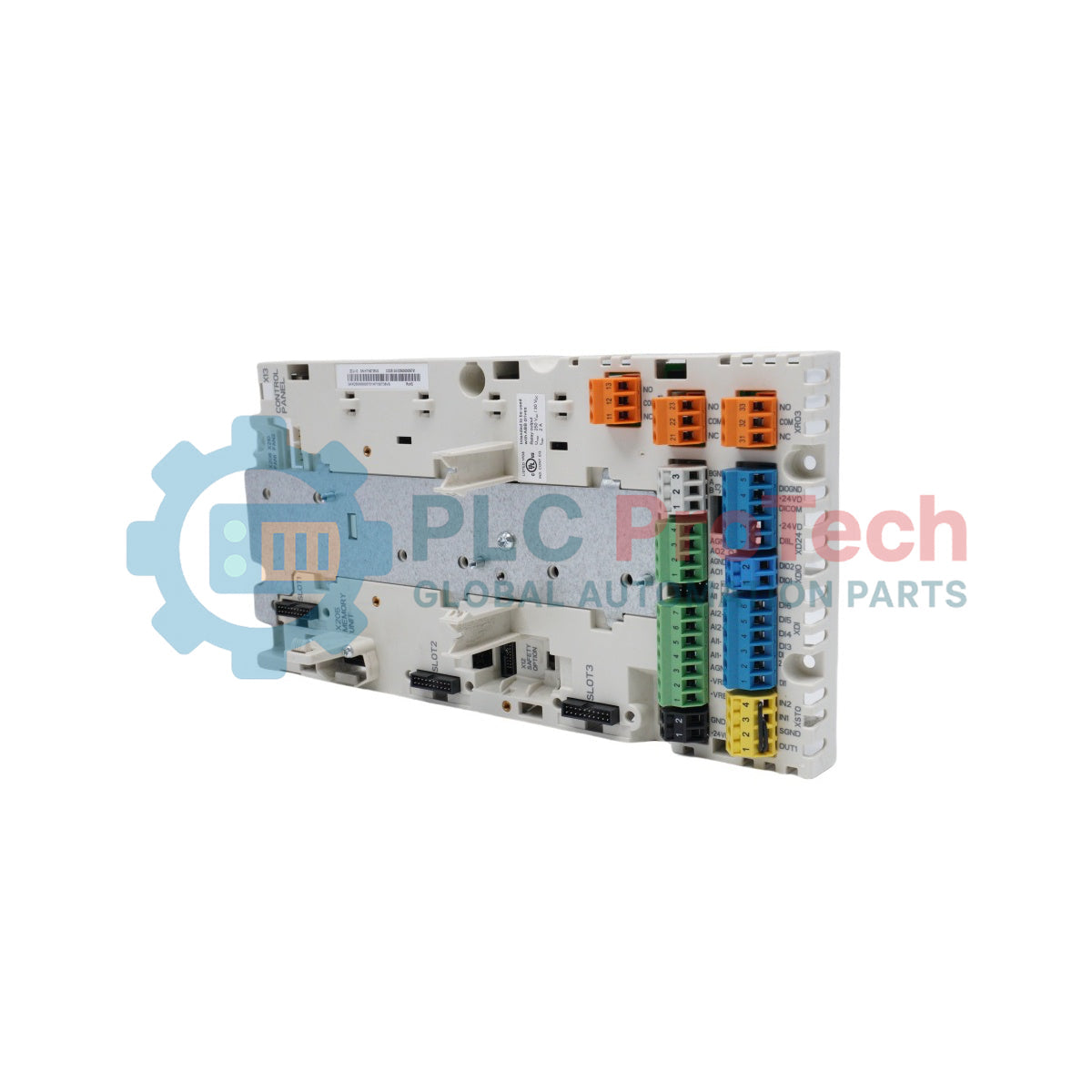

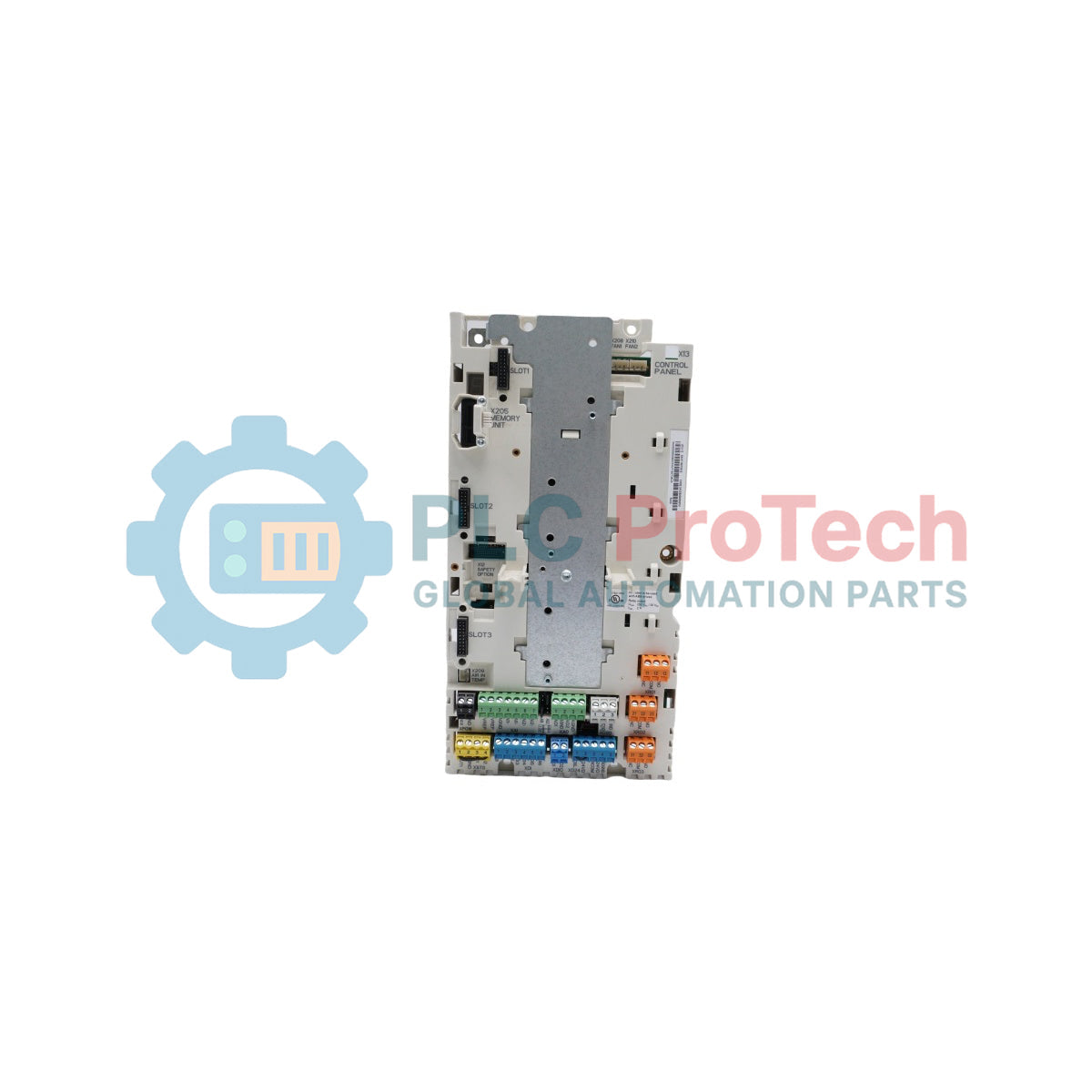

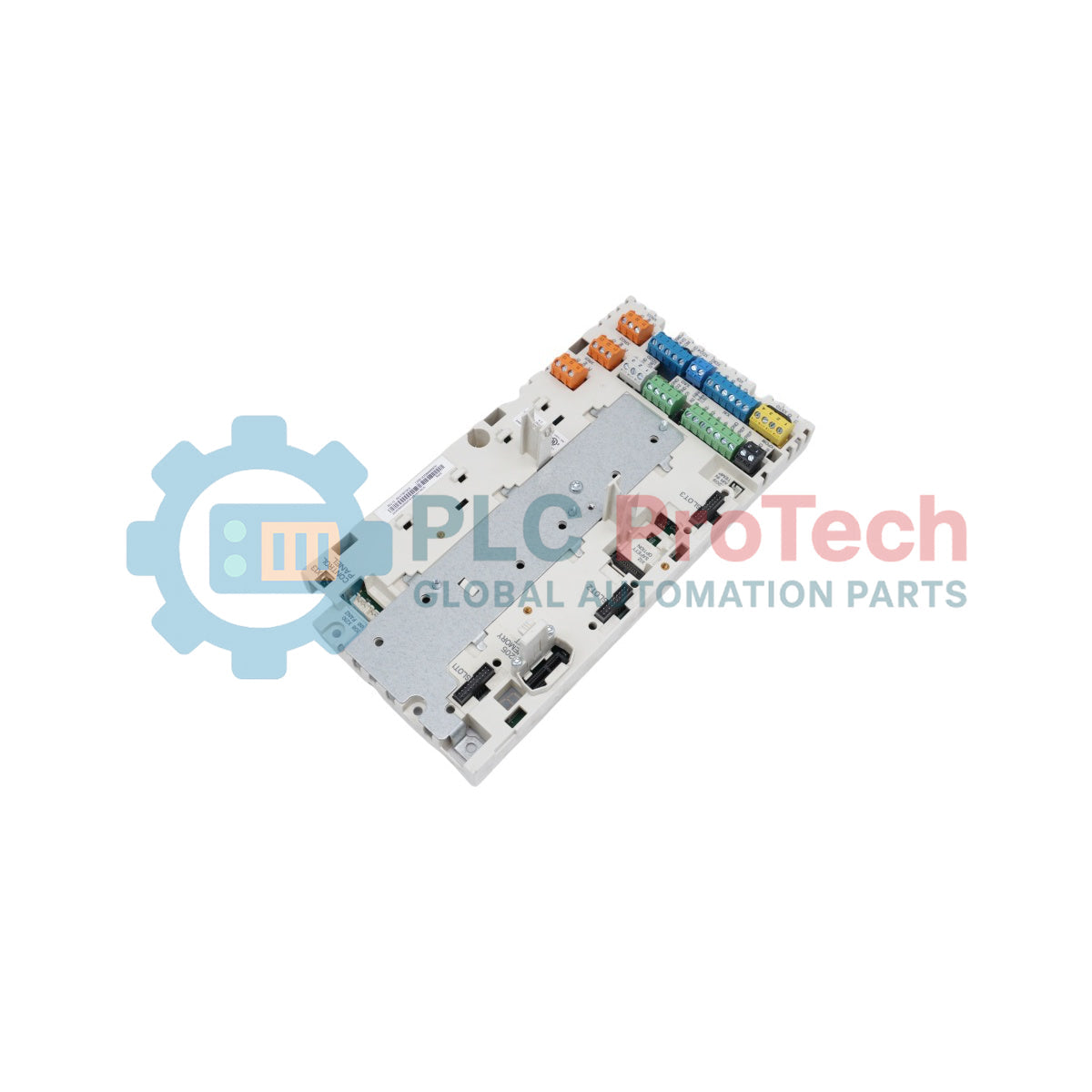

UNIT KONTROL ABB 3AXD50000183012 ZCU-12

Deskripsi

ABB 3AXD50000183012 ZCU-12 UNIT KONTROL adalah rakitan pemrosesan pengganti pabrik yang ditetapkan dalam konfigurasi ZCU-12 PACKED SP. Dirancang sebagai inti kecerdasan pemrosesan utama untuk modul drive frekuensi variabel ABB ACS880, unit ini memproses parameter kontrol motor khusus, diagnostik berkelanjutan, dan eksekusi sistem antarmuka. 3AXD50000183012 menangani konfigurasi antarmuka lapangan analog dan digital industri multisaluran, menyediakan konektivitas jaringan langsung ke struktur logika pabrik terpusat, termasuk Sistem Kontrol Terdistribusi (DCS) dan Pengontrol Logika yang Dapat Diprogram (PLC). Infrastruktur kontrol ini berinteraksi dengan modul penyimpanan firmware plug-in khusus untuk mempertahankan perlindungan drive proses berkelanjutan.

Fitur

• Motherboard prosesor terpusat dengan keandalan tinggi yang dirancang untuk platform drive modular industri ACS880.
• Kemampuan pemrograman operasional mundur dan maju yang sesuai dengan penyiapan Primary Control Program.
• Infrastruktur soket pemrosesan terintegrasi yang mendukung modul memori penyimpanan plug-in khusus.
• Kompatibilitas perangkat keras ganda yang dipetakan di berbagai penyiapan inverter independen pabrik dan sistem pemeliharaan regional.
• Kerangka faktor bentuk standar yang memungkinkan penggantian langsung di seluruh lingkungan servis resmi.

Aplikasi

• Pemrosesan logika konverter frekuensi utama pada sistem multi-drive industri ACS880.
• Sinkronisasi sistem di seluruh peralatan konveyor manufaktur besar dan lini motor proses berat.
• Loop manajemen inverter rendah harmonisa atau regeneratif di dalam aplikasi sistem ACH580 dan ACQ580.
• Optimalisasi aliran, torsi, dan kecepatan waktu nyata di dalam jaringan pemompaan otomatis atau sistem aerasi berkapasitas tinggi.
• Pelacakan pemeliharaan pabrik menggunakan kit suku cadang penggerak servis yang ditetapkan.

Informasi Pemesanan

Informasi Pemesanan harus sepenuhnya berdasarkan bukti; jika tidak disebutkan secara eksplisit dalam sumber, hapus seluruhnya tanpa penjelasan.

Spesifikasi Teknis

Sambungan / Antarmuka

Panduan Pemasangan

• Verifikasi Firmware: Pastikan lingkungan kendali inverter yang sesuai mendukung atau telah diperbarui ke versi Primary Control Program AINLX 1.63 atau lebih tinggi sebelum melakukan booting.
• Pemasangan Modul Memori: Masukkan modul memori mandiri ZMU-02 atau ZMU-03 yang diperlukan dengan kuat ke antarmuka slot papan khusus sebelum memberikan tegangan sistem.
• Pemeriksaan Konfigurasi Inverter: Saat menggunakan perangkat keras ini pada modul drive ACS880-14/34, ACH580-34, atau ACQ580-34, pastikan memori sisi ISU memiliki indeks rilis firmware v3.41.0.0 atau lebih tinggi.
• Protokol Pelepasan Baterai: Untuk penggunaan pada rangkaian drive ACS880-14/34, ACH580-34, atau ACQ580-34, lepaskan secara manual baterai litium cadangan dari papan sebelum menyelesaikan perakitan fisik.
• Persyaratan Jarak Bebas: Pertahankan posisi kabinet secara spasial yang sesuai dengan struktur modul berukuran 272 mm kali 70 mm untuk mendukung ventilasi dan penataan jalur yang aman.

FAQ

Revisi firmware spesifik apa yang dijalankan papan kontrol ini?Perangkat keras pemrosesan ini mengharuskan platform drive aktif menerapkan Primary Control Program versi AINLX 1.63 atau versi yang lebih baru.

Apakah rakitan ini tiba dengan unit memori yang sudah terpasang?Tidak, produk ini dipasok sebagai modul kontrol dasar standar dan secara tegas memerlukan integrasi terpisah kartu ZMU-02 atau ZMU-03.

Mengapa baterai litium harus dilepas untuk kabinet drive harmonisa rendah tertentu?Aturan rekayasa sistem resmi menyatakan bahwa baterai tidak diperlukan untuk konfigurasi yang ditentukan tersebut, dan pelepasannya mencegah penundaan pengiriman regional terkait baterai litium yang diklasifikasikan UN.

Kondisi firmware apa yang berlaku untuk kartu memori sisi catu daya pada drive ACH580-34?Perangkat memori sisi ISU harus dikonfigurasi sebelumnya dengan indeks firmware yang cocok dengan versi v3.41.0.0 atau yang lebih baru.

Apakah produk khusus ini dapat menggantikan referensi komponen lama yang sudah usang?Ya, produk ini tercatat sebagai suku cadang pengganti yang dapat dipertukarkan secara fungsional untuk ID produk lama 3AXD50000794058.

Berapa batas dimensi tepat komponen perangkat keras ini untuk pemasangan?Ukuran bersih fisik peralatan ini tepat 272 mm untuk tinggi, 70 mm untuk lebar, dan 138 mm untuk kedalaman.

Berapa parameter berat yang tepat untuk satu buah komponen pemrosesan?Paket unit kontrol individual memiliki berat bersih yang tepat sebesar 0,55 kg.

Apakah komponen perangkat keras ini dikategorikan sebagai suku cadang drive yang dibuat khusus berdasarkan pesanan?Tidak, parameter pelacakan mengklasifikasikan unit suku cadang ini sebagai komponen standar yang tidak memerlukan konfigurasi pesanan khusus.

Berapa volume transaksi minimum yang ditetapkan untuk indeks katalog ini?Alokasi logistik paket dasar yang telah diverifikasi dibatasi pada kelipatan pesanan minimum 1 buah.

Di mana asal manufaktur bersertifikat untuk papan kontrol ini?Dokumen sertifikasi produk resmi menyatakan bahwa peralatan ini diproduksi di fasilitas pabrik di Rumania dan Amerika Serikat.
