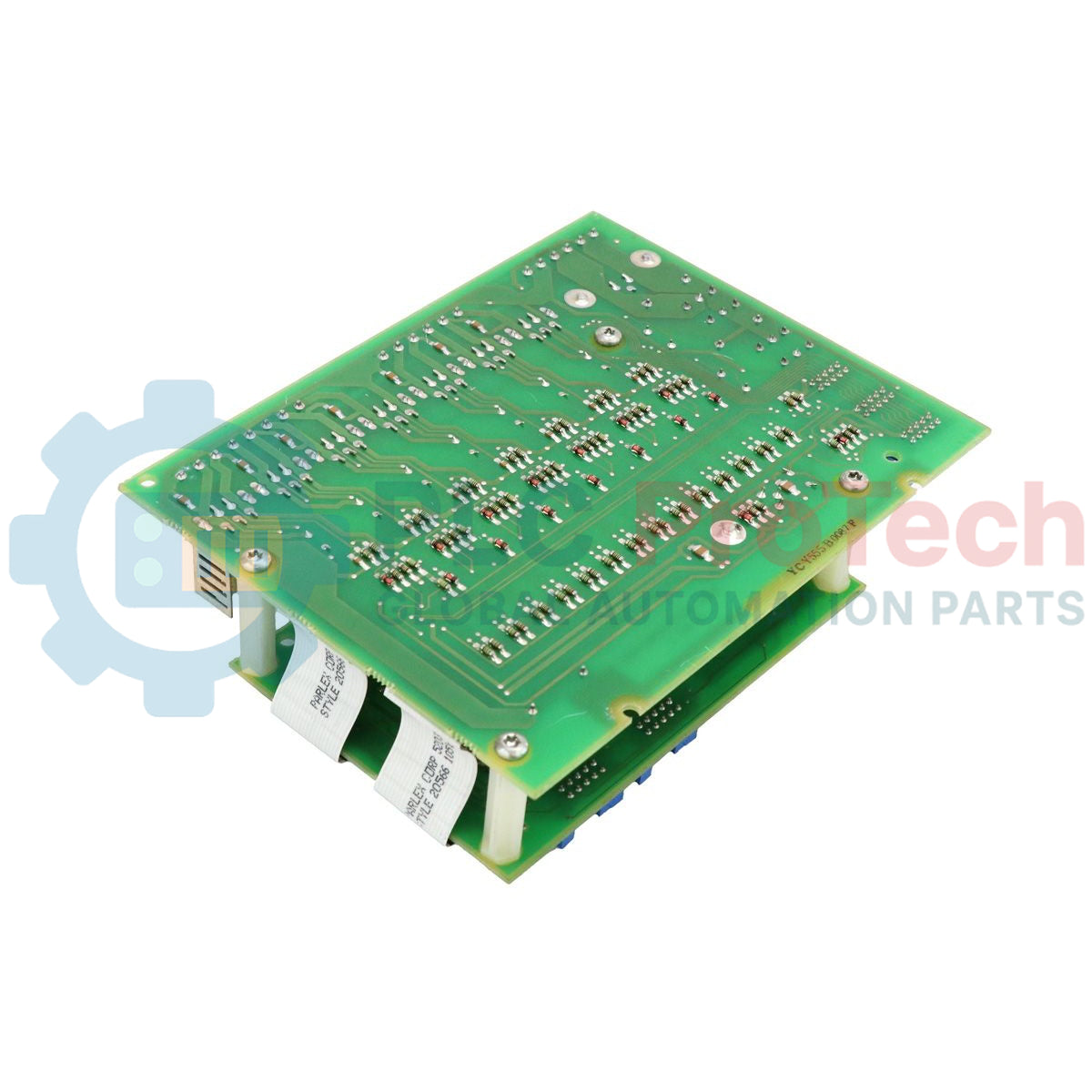

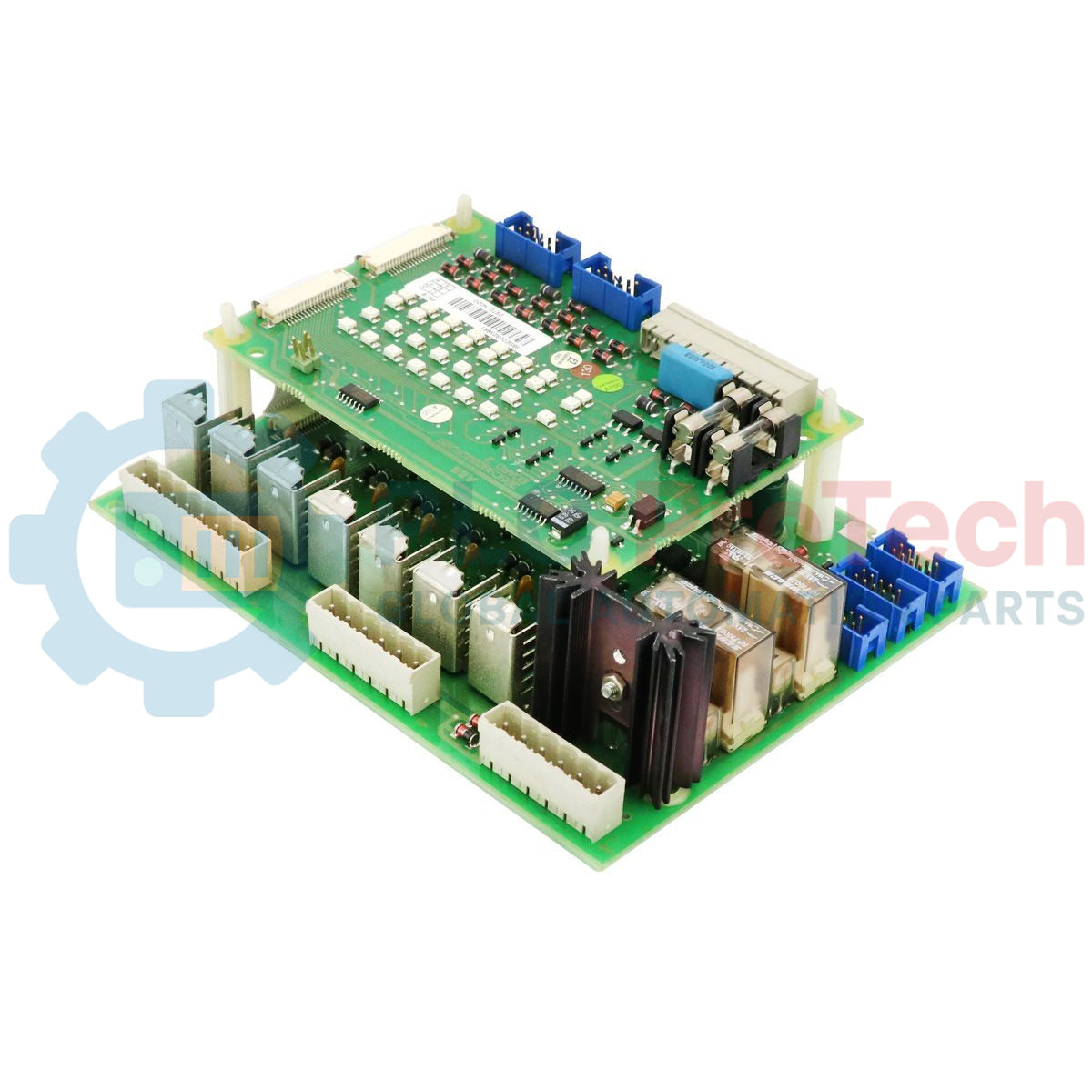

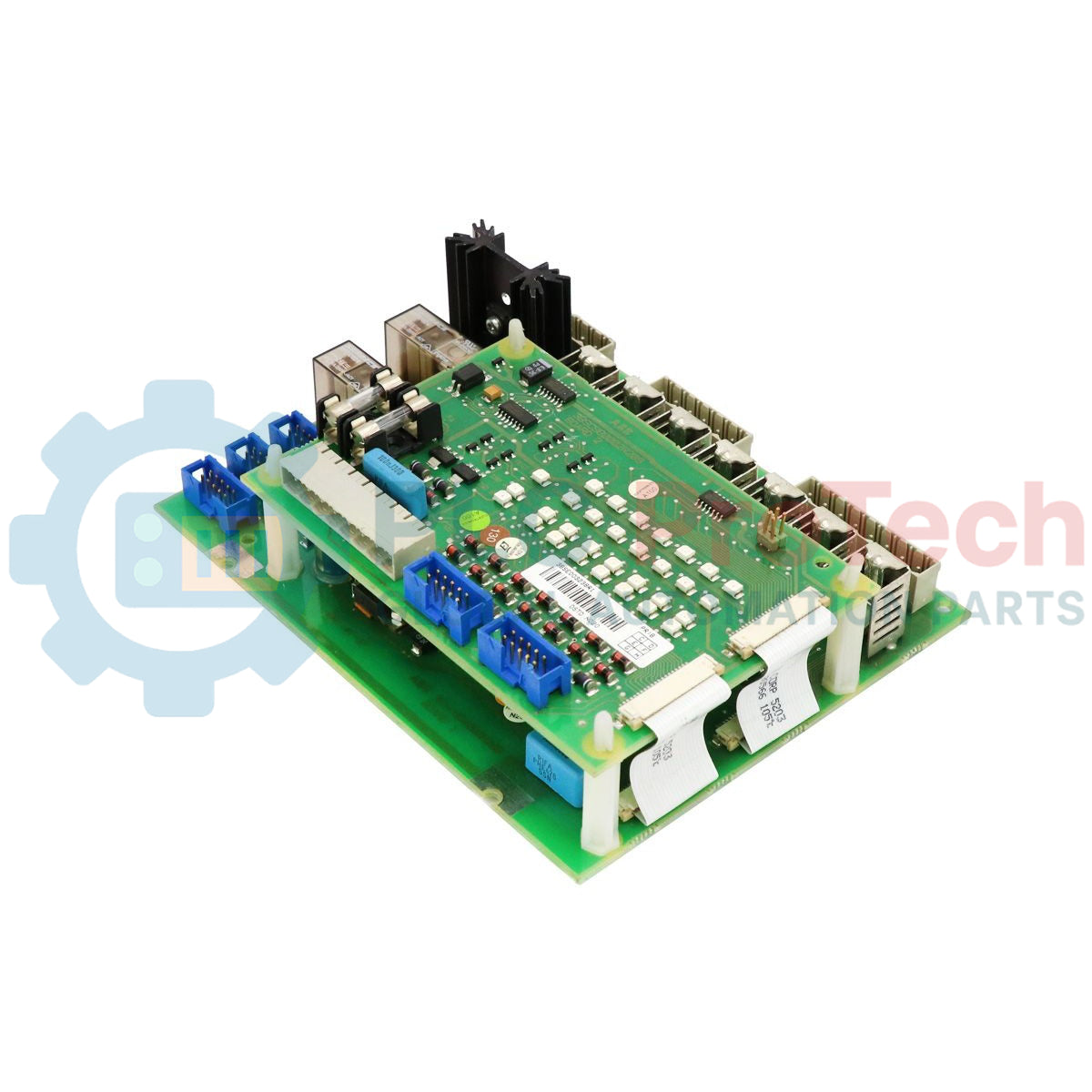

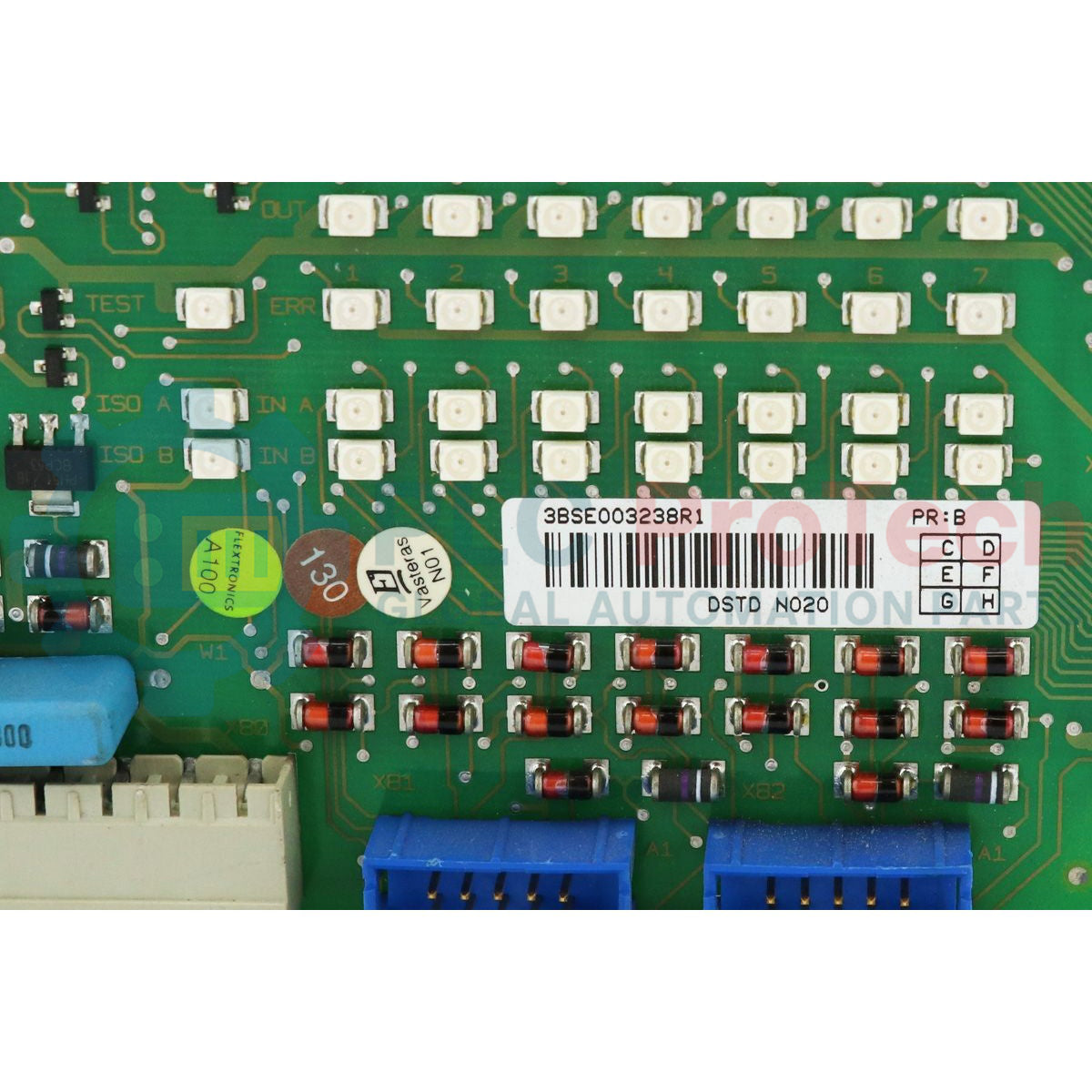

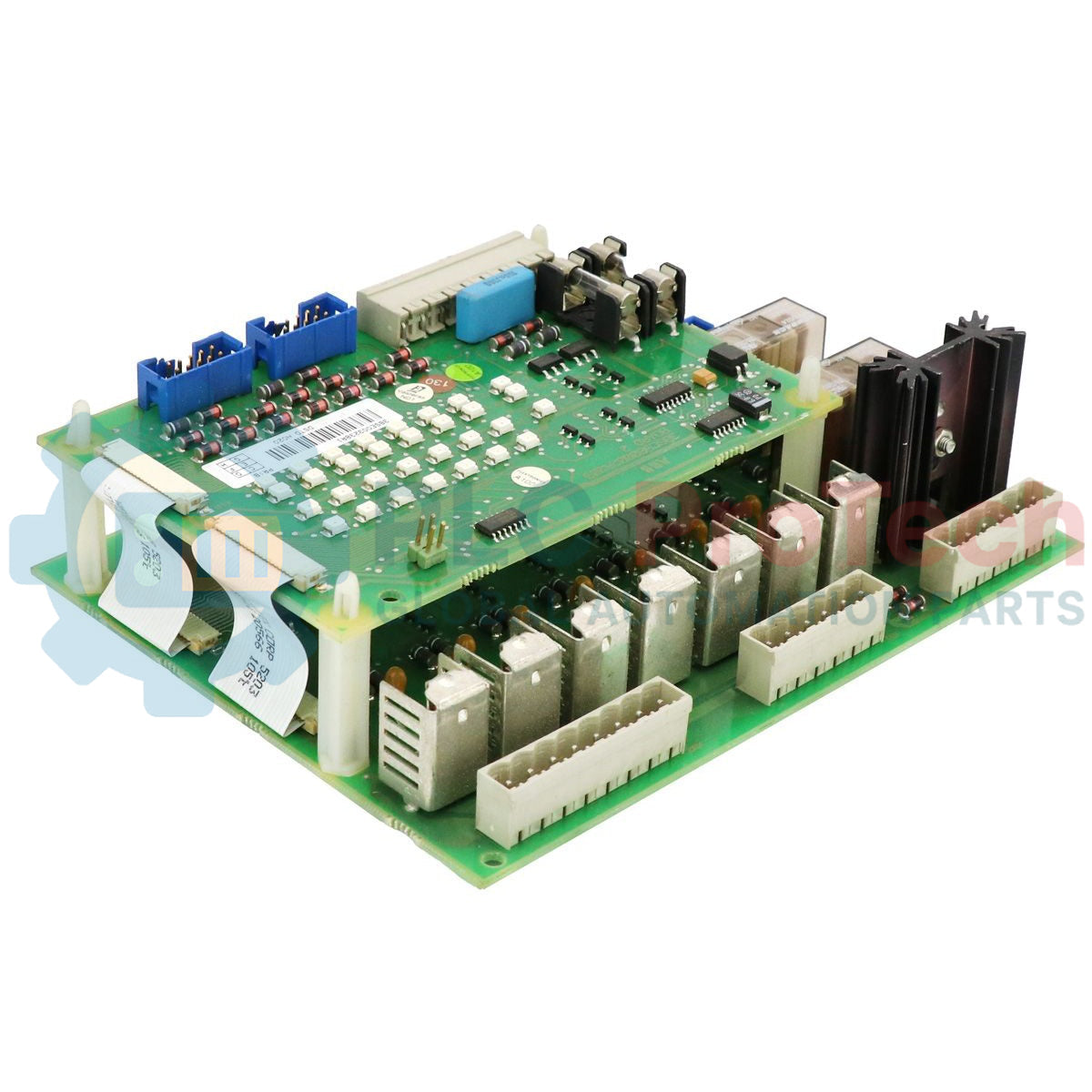

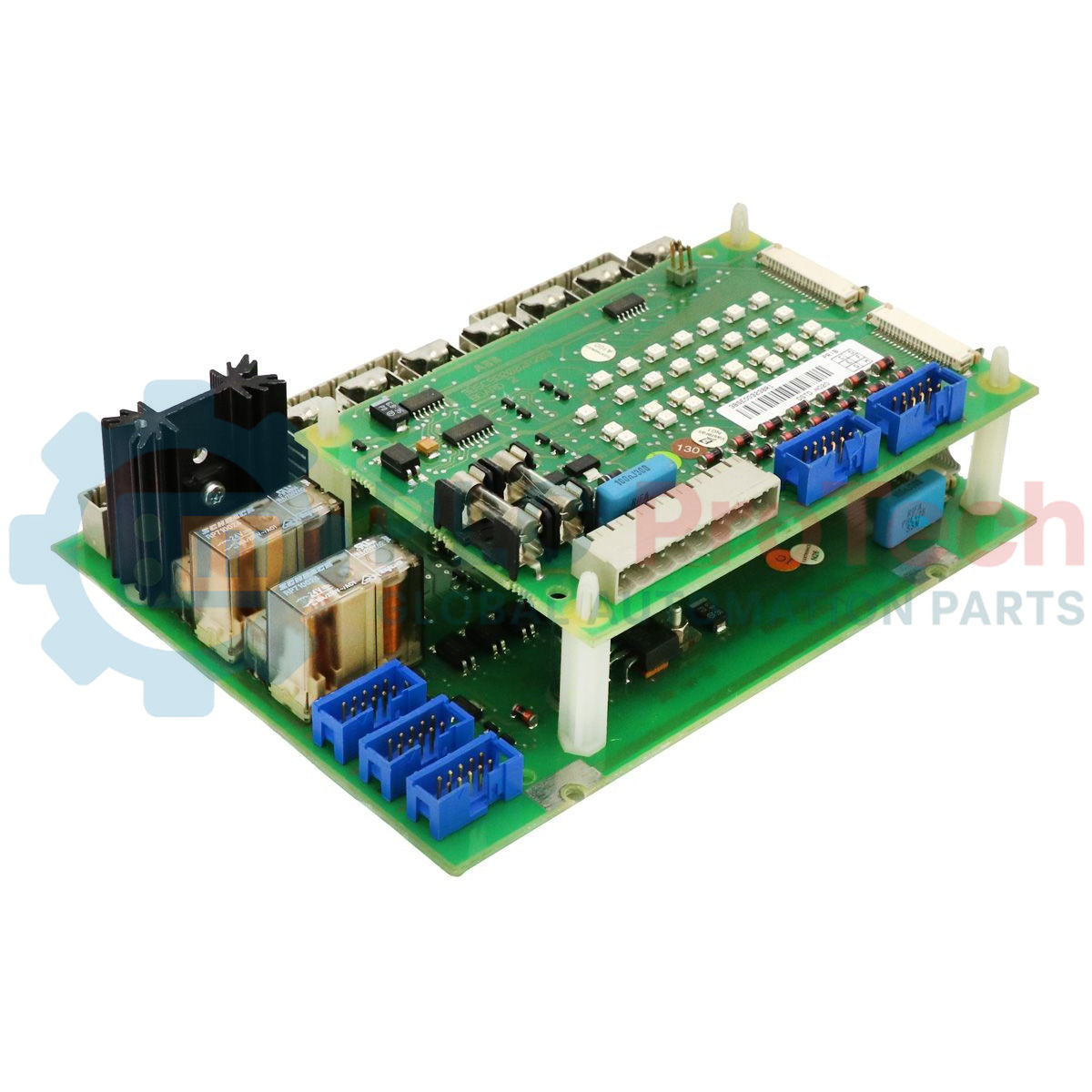

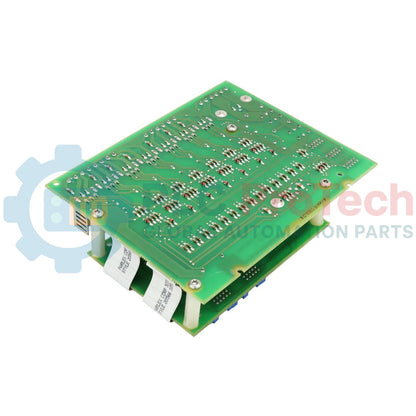

ABB 3BSE003238R1 | DSTD N020 Unit Output Berenergi Normal

Ikhtisar Produk

ABB 3BSE003238R1, yang umum diidentifikasi berdasarkan penunjukan tipenya DSTD N020, adalah Unit Output Berenergi Normal dengan integritas tinggi yang dirancang khusus untuk sistem keselamatan Safeguard. Komponen ini sangat penting untuk seri Safeguard 3000 dan Safeguard 400 (versi 1.2 hingga 1.6), dengan menyediakan output stabil 24 V DC / 2 A. Dirancang untuk aplikasi kritis keselamatan "gagal ke kondisi aman", DSTD N020 biasanya digunakan untuk menggerakkan perangkat lapangan yang harus tetap berenergi guna mempertahankan kondisi aman, sehingga setiap kehilangan daya atau sinyal akan memicu tindakan perlindungan.

Rekayasa Fungsional & Logika Keselamatan

DSTD N020 dioptimalkan untuk keandalan dalam sistem Emergency Shutdown (ESD) serta Fire and Gas (F&G). Sebagai unit "Berenergi Normal", unit ini mempertahankan output 24 V secara terus-menerus selama operasi standar. Jika terjadi gangguan yang terdeteksi atau trip keselamatan yang diprakarsai sistem, unit akan kehilangan energi sehingga beralih secara andal ke kondisi aman. Logika keselamatan berbasis perangkat keras ini sangat penting untuk melindungi personel, peralatan, dan lingkungan dalam proses industri berisiko tinggi, seperti pemurnian bahan kimia dan produksi minyak lepas pantai.

Spesifikasi Teknis

Tanya Jawab Teknis

Apa pentingnya kondisi "Berenergi Normal" dalam sistem Safeguard?Dalam rekayasa keselamatan, output yang biasanya berenergi memastikan bahwa sirkuit selalu dipantau. Jika kabel putus atau catu daya gagal, output secara alami turun menjadi nol (kehilangan energi), yang merupakan "kondisi aman" yang ditetapkan. Hal ini memastikan sistem gagal dengan cara yang dapat diprediksi dan aman, yang merupakan persyaratan mendasar untuk instalasi berperingkat SIL (Safety Integrity Level).

Apakah DSTD N020 dapat digunakan dalam sistem Safeguard 400 v1.1?Berdasarkan dokumentasi teknis, unit ini disertifikasi untuk digunakan pada Safeguard 400 Series 1.2 to 1.6. Untuk versi sebelumnya, kompatibilitas backplane dan dukungan firmware harus diverifikasi sebelum pemasangan guna memastikan integritas keselamatan loop tidak terganggu.

Apakah ada pengganti langsung jika 3BSE003238R1 tidak tersedia?Ya, ABB telah memperkenalkan ID produk pengganti baru: 3BNP015164R1. Meskipun DSTD N020 masih tersedia sebagai suku cadang, produk pengganti ini dirancang untuk memenuhi spesifikasi fungsional yang sama bagi peningkatan sistem keselamatan modern.

Panduan Rekayasa Lapangan & Pemasangan

• Protokol Pemasangan: Sebelum memasukkan DSTD N020 ke dalam rak Safeguard, pastikan sistem berada dalam mode "Pemeliharaan" atau "Bypass" jika loop sedang aktif. Hilangnya energi secara tiba-tiba selama pemasangan dapat memicu trip pabrik yang tidak disengaja.

• Manajemen Termal: Mengingat kapasitas outputnya sebesar 2A, pastikan kabinet memiliki ventilasi yang memadai. Meskipun unit ini ringkas (0.34 kg), rak yang terisi penuh dengan unit output berenergi dapat menghasilkan panas lokal yang signifikan, yang dapat memengaruhi masa pakai relai keselamatan internal.

• Penanganan Kepatuhan: Unit ini diklasifikasikan dalam WEEE Kategori 5 (Peralatan Kecil). Untuk pemeliharaan dan pembuangan B2B, pastikan unit didaur ulang sesuai standar limbah elektronik industri guna mempertahankan kepatuhan terhadap peraturan lingkungan.

Keunggulan Rekayasa

ABB DSTD N020 menyediakan solusi tangguh yang telah diuji secara perangkat keras untuk output terkait keselamatan. Rekayasanya dari Swedia memastikan standar manufaktur yang tinggi dan ketahanan jangka panjang di lingkungan industri yang berat. Untuk pengadaan B2B, memperoleh suku cadang asli 3BSE003238R1 memastikan sistem Safeguard mempertahankan sertifikasi keselamatan dan waktu respons deterministik aslinya, yang sangat penting untuk kepatuhan terhadap peraturan dan persyaratan asuransi operasional.
