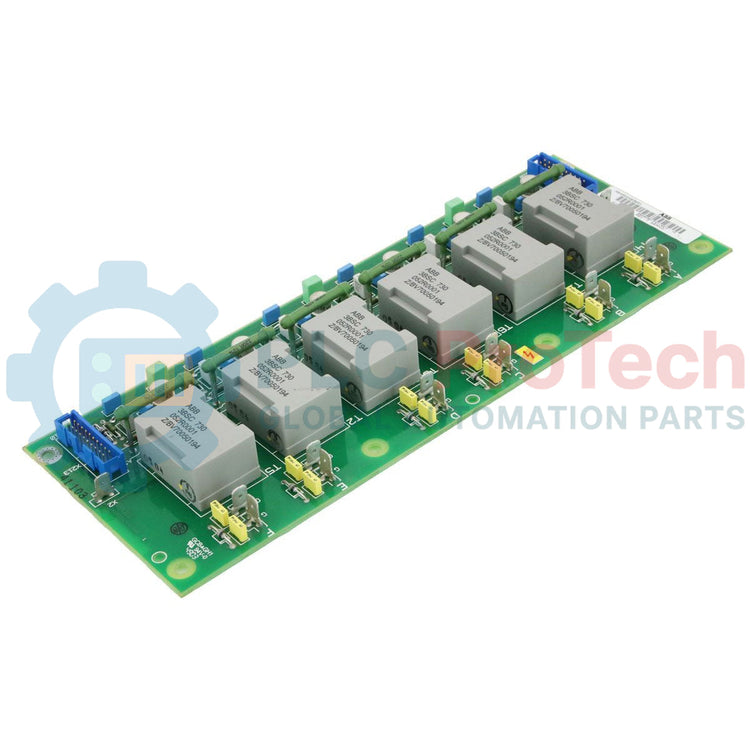

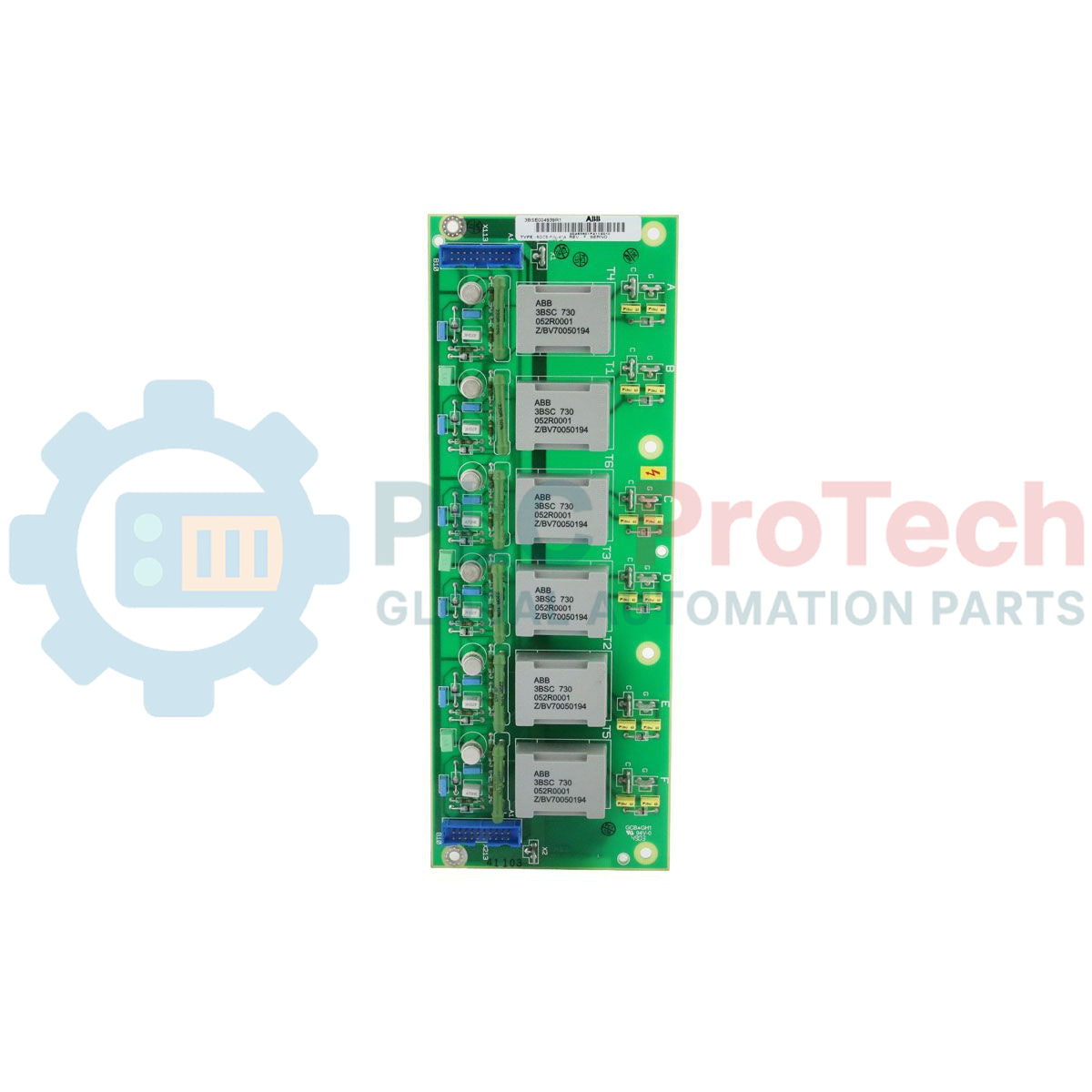

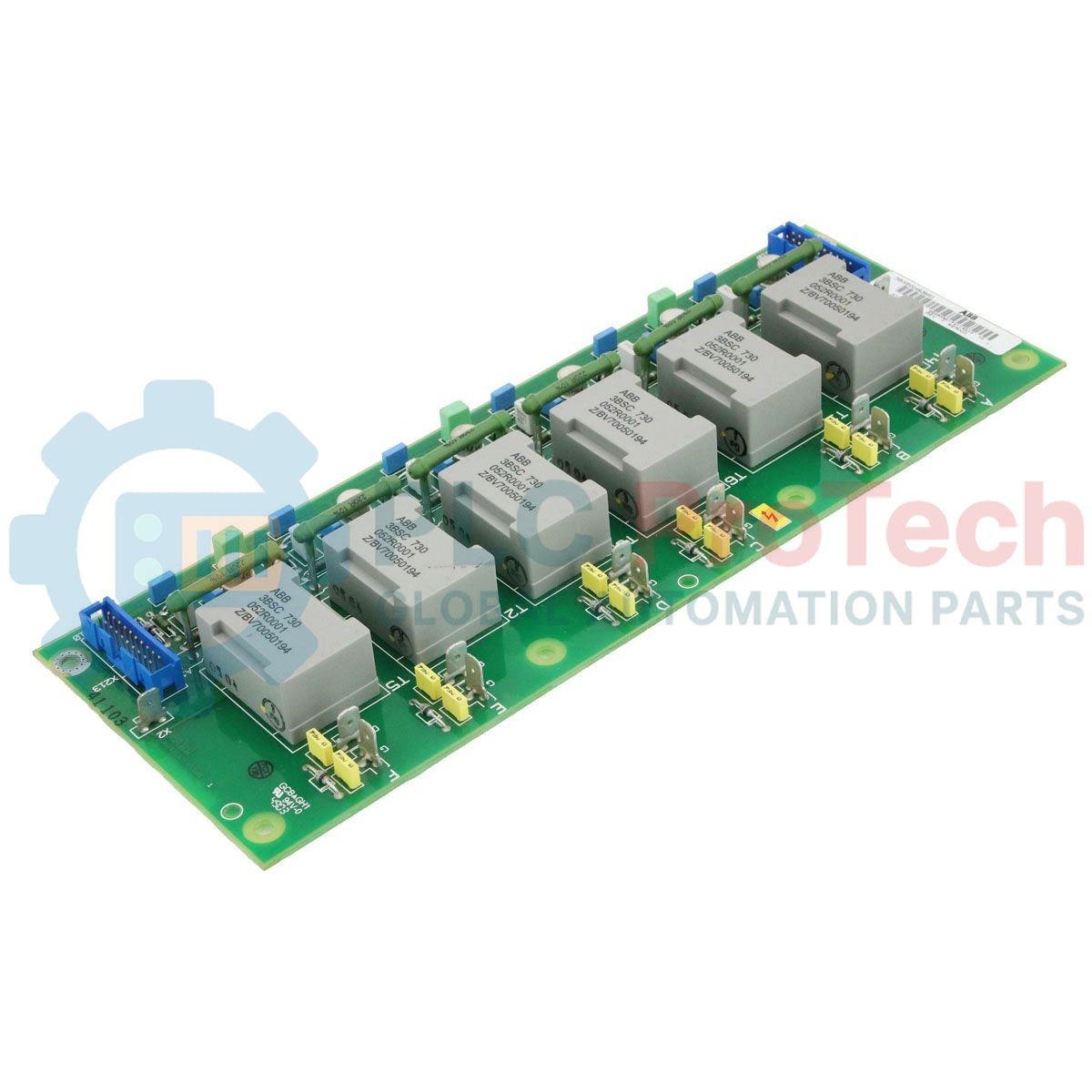

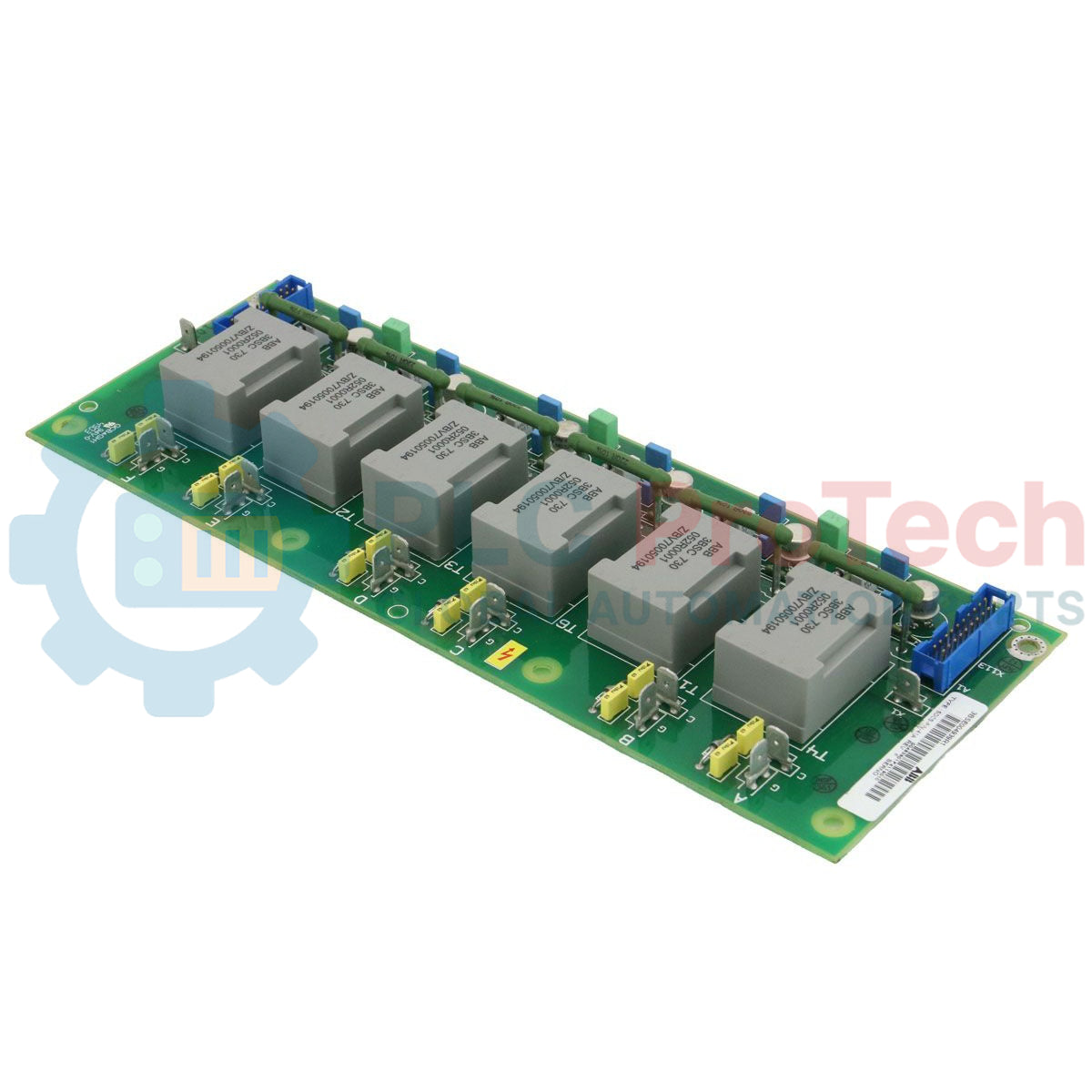

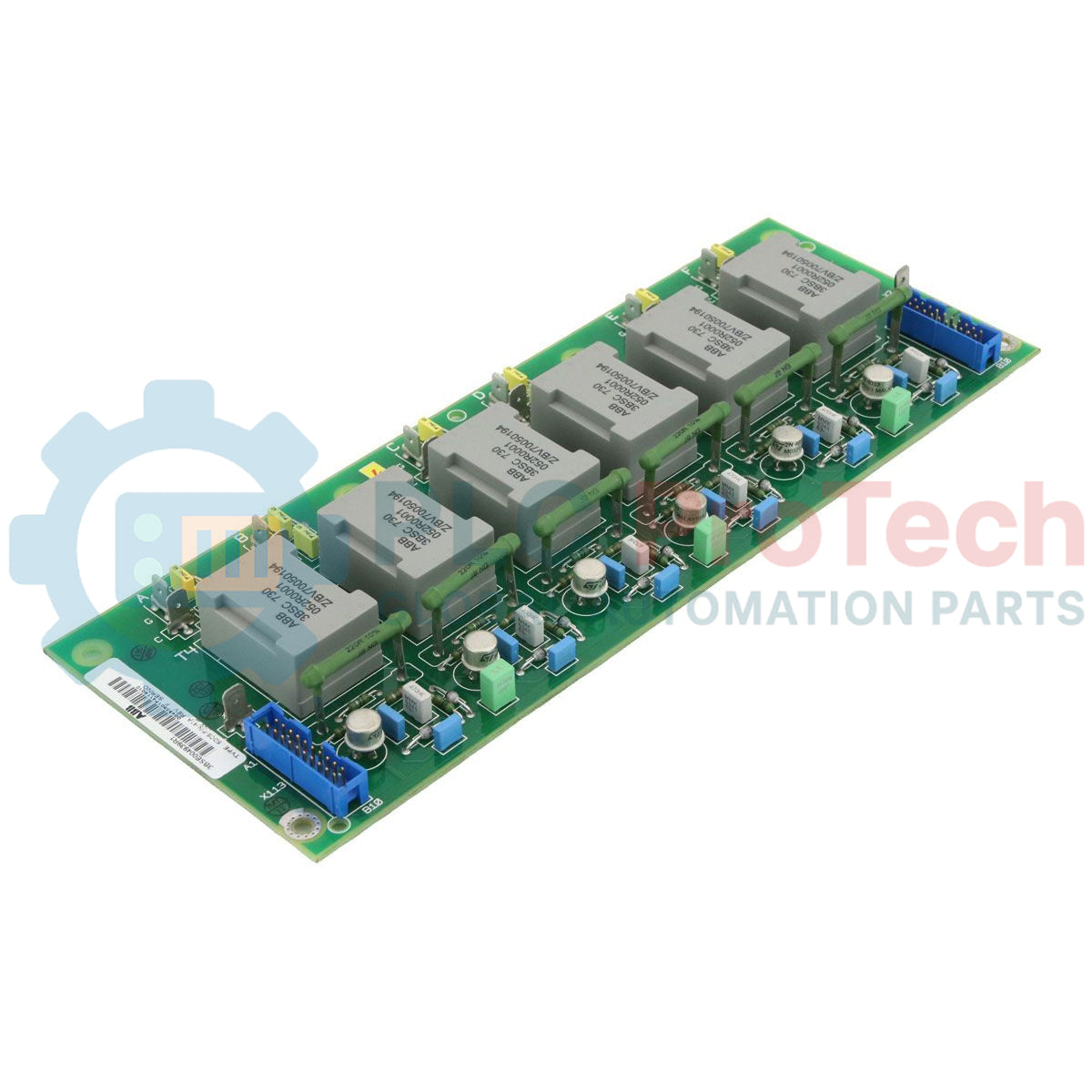

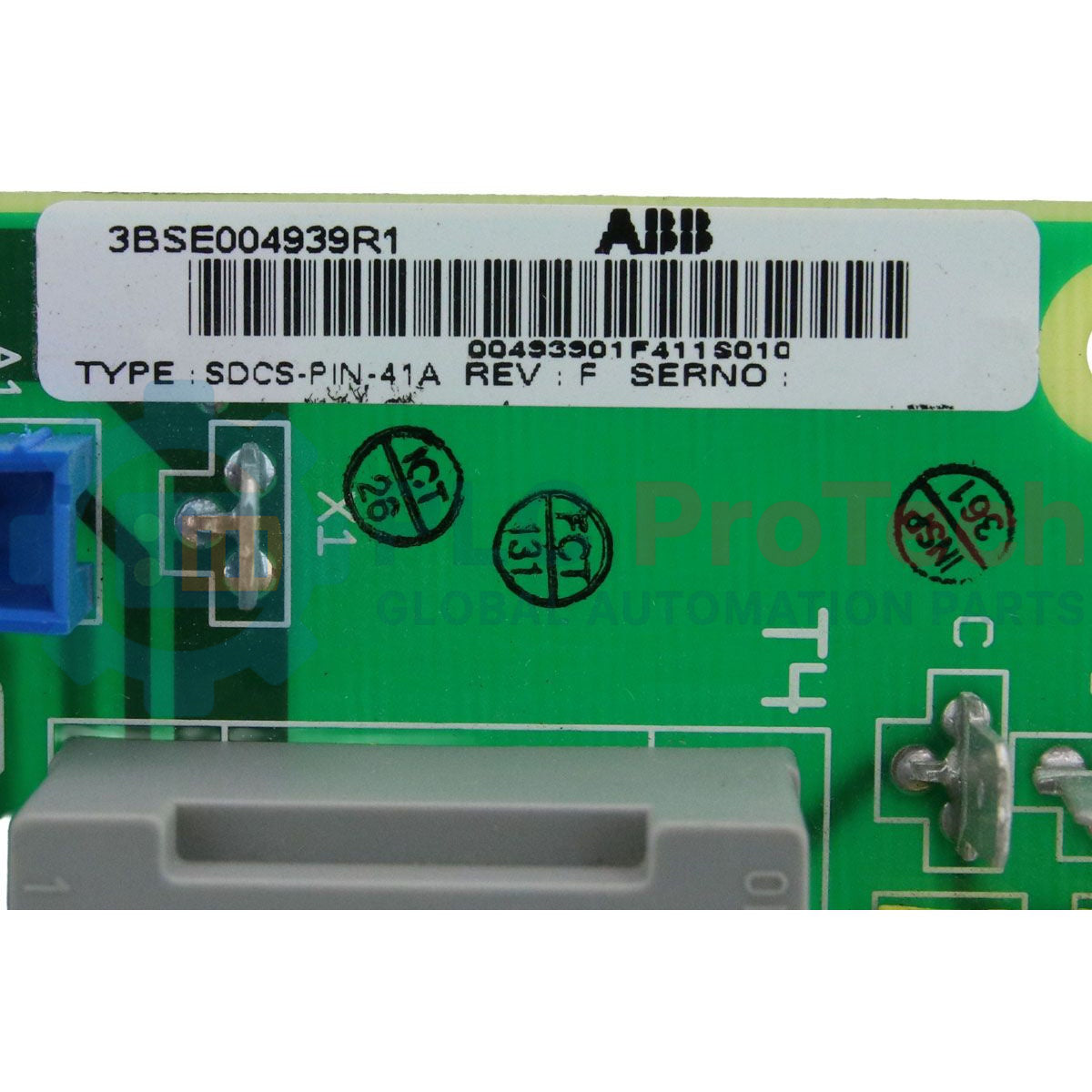

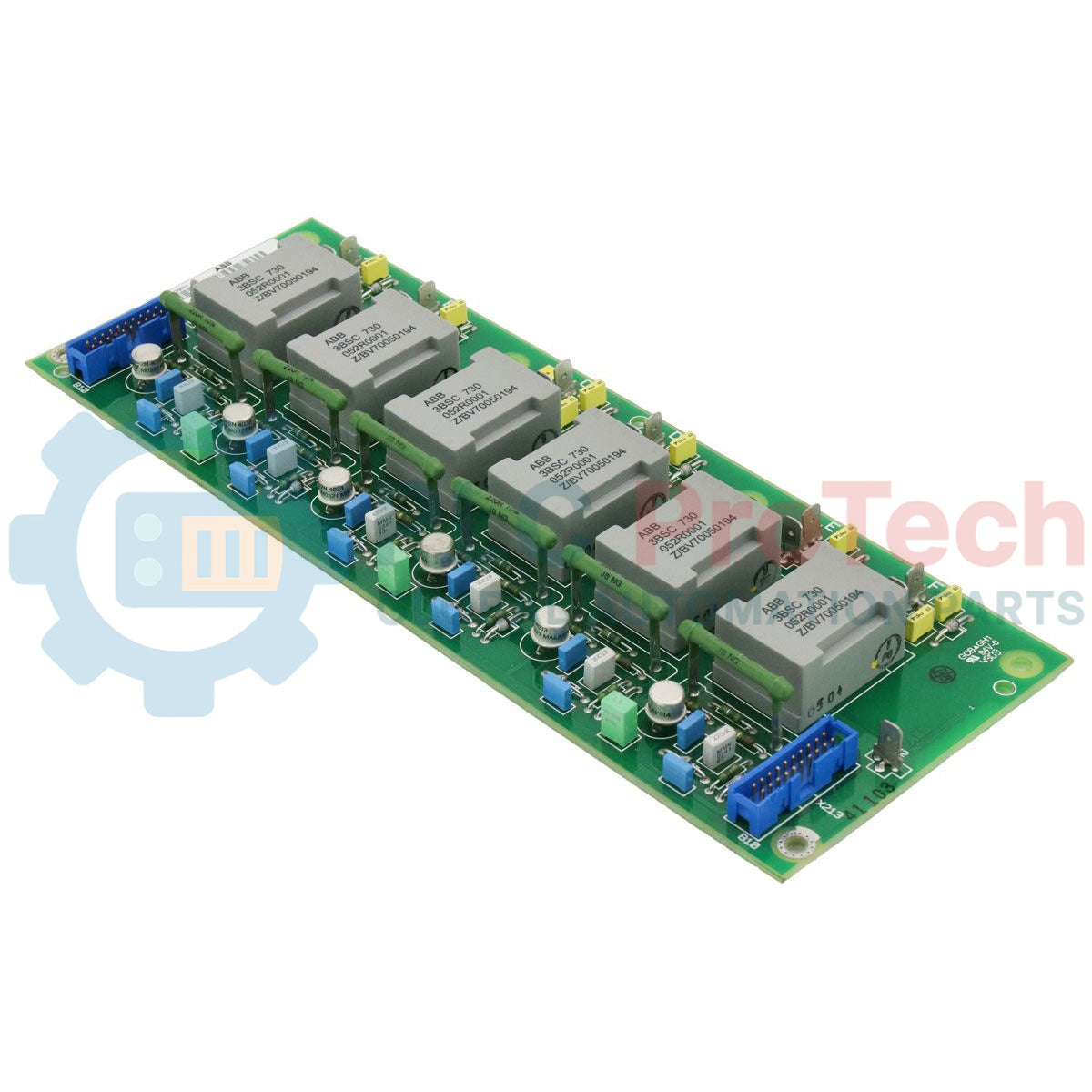

Papan Transformator Pulsa ABB 3BSE004939R1 SDCS-PIN-41A

Ikhtisar Produk

SDCS-PIN-41A (3BSE004939R1) adalah papan transformator pulsa berpresisi tinggi yang dirancang untuk rangkaian kontrol gerbang konverter daya industri ABB. Papan khusus ini berfungsi sebagai penghubung isolasi galvanik dan penguatan sinyal yang penting antara elektronika kontrol tegangan rendah (SDCS-CON) dan modul thyristor berdaya tinggi. Terutama digunakan pada penggerak motor DC skala besar dan sistem eksitasi di sektor pembangkitan listrik, metalurgi, dan pertambangan, SDCS-PIN-41A memastikan pulsa pemicuan disalurkan dengan akurasi waktu mutlak. Peran utamanya adalah melindungi logika kontrol yang sensitif dari transien tegangan tinggi sekaligus memastikan pemicuan thyristor yang andal, yang sangat penting untuk menjaga kestabilan torsi dan mencegah kegagalan fatal pada tahap daya.

Konfigurasi Teknis

Perangkat keras SDCS-PIN-41A dibangun berdasarkan serangkaian transformator pulsa dengan keandalan tinggi yang mengubah sinyal pemicu elektronik menjadi pulsa arus tinggi yang diperlukan untuk mengatasi impedansi gerbang semikonduktor daya berukuran besar. Papan ini memiliki tata letak yang dioptimalkan untuk meminimalkan induktansi parasit, yang sangat penting untuk mencapai waktu kenaikan cepat yang diperlukan bagi penyaklaran tersinkronisasi dalam konfigurasi jembatan multifase. Papan ini mencakup komponen perlindungan terintegrasi untuk menekan derau pantulan dari rangkaian daya dan memastikan distribusi pulsa yang seragam di seluruh cabang yang dikendalikan. Dirancang untuk integrasi dalam arsitektur penggerak modular ABB, papan ini terhubung melalui header pin dan pola dudukan standar, sehingga memudahkan servis lapangan secara cepat dan mengurangi waktu rata-rata perbaikan (MTTR) untuk infrastruktur daya kritis.

Spesifikasi Teknis

FAQ Teknis

Apa fungsi utama transformator pada SDCS-PIN-41A?

Transformator menyediakan isolasi listrik (galvanik) antara logika kontrol dan bagian daya bertegangan tinggi. Transformator juga mengubah karakteristik tegangan/arus pulsa pemicuan untuk memastikan gerbang thyristor menyala sepenuhnya dan dengan cepat.

Apakah papan ini dapat digunakan pada penggerak ABB 2 kuadran dan 4 kuadran?

Ya, asalkan seri penggerak tersebut mencantumkan SDCS-PIN-41A dalam manual teknisnya. Papan ini umum ditemukan pada sistem DCS 500 dan DCS 600 yang memerlukan transmisi pulsa gerbang yang tangguh untuk siklus industri tugas berat.

Apa saja tanda-tanda kerusakan papan transformator pulsa?

Gejala umum meliputi torsi motor yang tidak konsisten, gangguan "Arus Lebih Armatur", atau alarm "Kehilangan Fase" tertentu. Pemeriksaan fisik dapat menunjukkan perubahan warna di sekitar transformator atau senyawa enkapsulasi yang bocor akibat panas berlebih lokal.

Panduan Rekayasa & Instalasi

• Integritas Pulsa Pemicu: Pastikan kabel antara SDCS-PIN-41A dan gerbang thyristor dibuat sesingkat mungkin dan menggunakan konduktor pasangan berpilin. Kabel penghantar yang panjang atau tidak dipilin meningkatkan induktansi, yang dapat membulatkan tepi awal pulsa sehingga menyebabkan pemicuan thyristor tertunda atau gagal.

• Jarak Bebas Isolasi: Saat memasang papan, pertahankan jarak bebas udara dan jarak rambat yang ditentukan antara keluaran transformator pulsa dan rangka penggerak. Debu atau akumulasi karbon konduktif di area ini dapat menyebabkan jejak tegangan tinggi, yang berpotensi melewati isolasi dan merusak elektronika kontrol.

• Pemeriksaan Komponen: Selama pemeliharaan rutin, periksa sambungan solder yang "kering" atau retak pada pin transformator. Akibat siklus pemuaian dan penyusutan termal di ruang daya, sambungan ini dapat rusak seiring waktu, menyebabkan pulsa pemicuan terputus-putus dan perilaku penggerak yang tidak menentu.

• Verifikasi Tegangan: Sebelum commissioning, gunakan osiloskop dengan probe terisolasi untuk memverifikasi bentuk pulsa pada keluaran SDCS-PIN-41A. Pulsa yang baik harus memiliki puncak "hard firing" yang tajam, diikuti arus "back porch" yang berkelanjutan untuk mempertahankan thyristor tetap terkunci selama periode konduksi.
