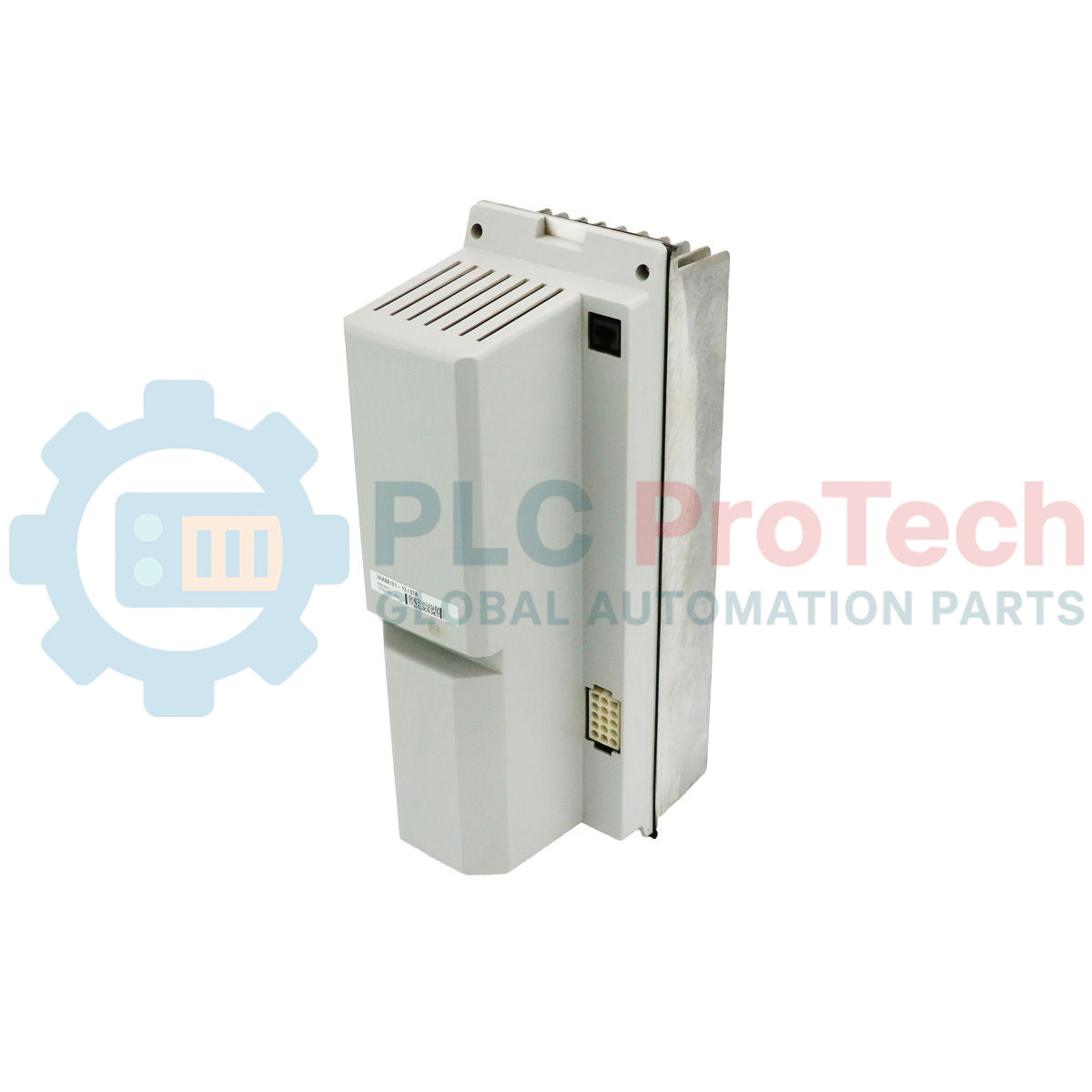

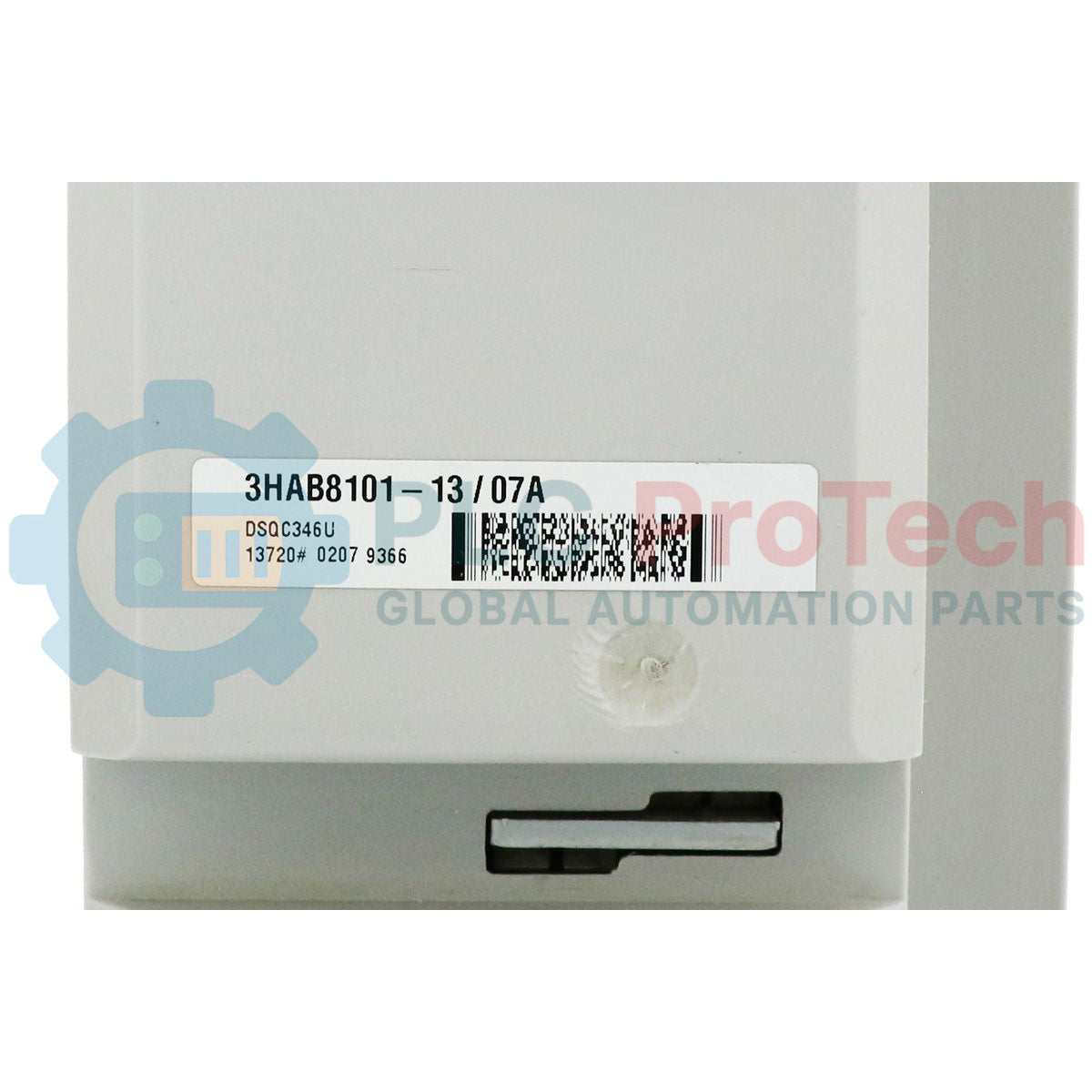

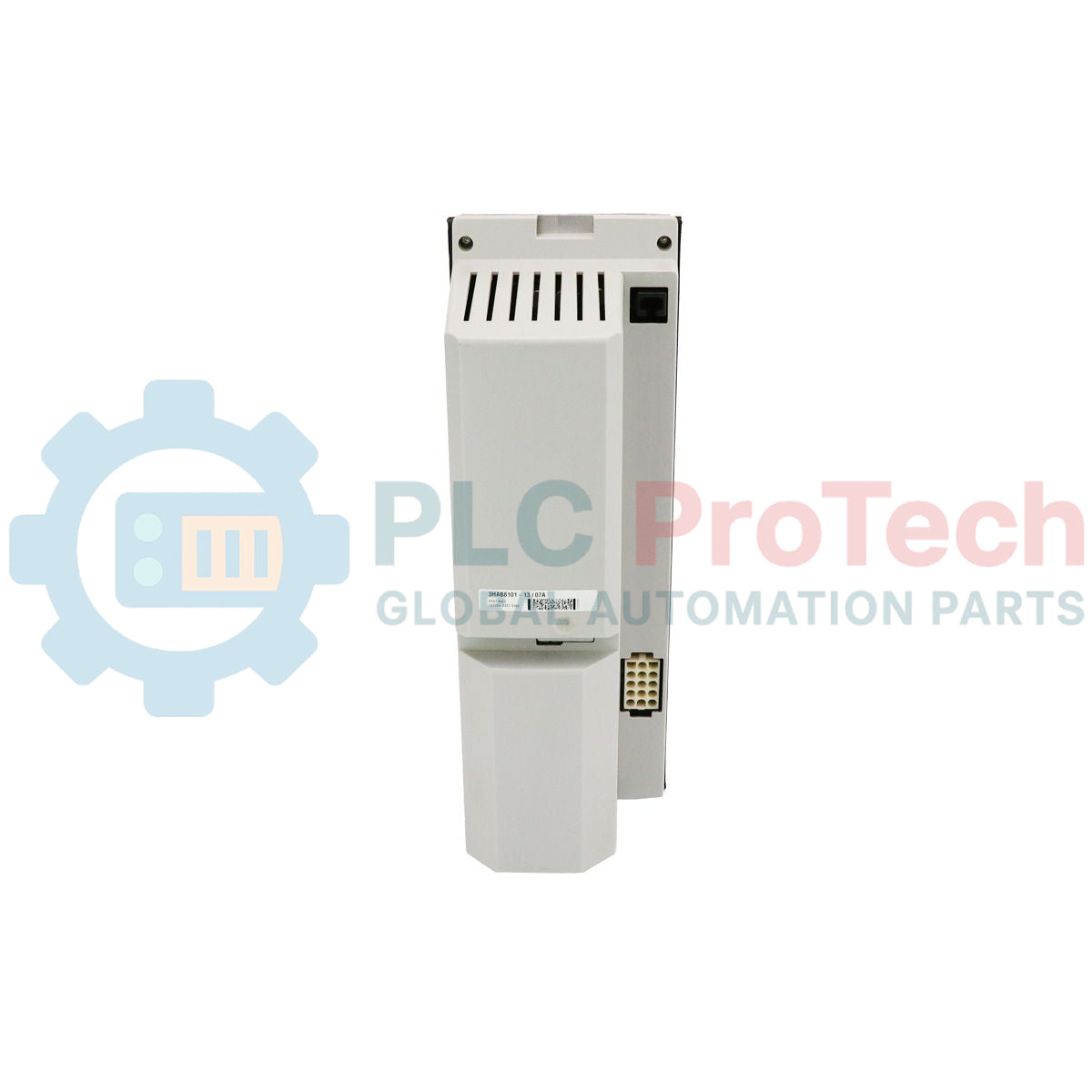

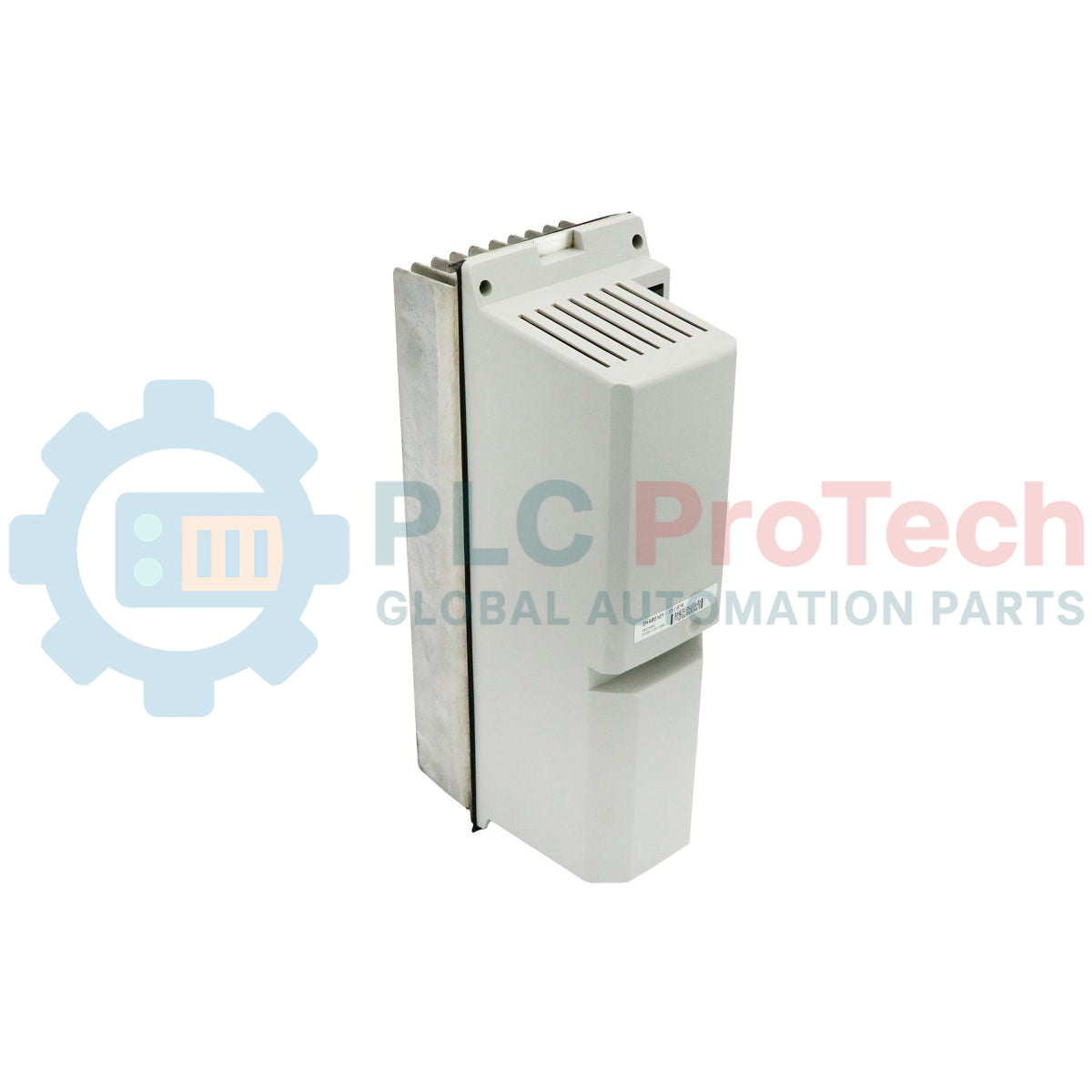

ABB 3HAB8101-13/07A | Unit Penggerak DSQC 346U | Suku Cadang Robot S4C

Gambaran Umum Produk

 DSQC 346U (3HAB8101-13/07A) adalah modul penggerak daya berperforma tinggi yang dirancang khusus untuk seri pengendali robot industri ABB S4C dan S4C+. Sebagai varian penting "GU" (General Unit), unit penggerak ini bertanggung jawab atas komutasi presisi dan kontrol torsi motor servo AC robot. Terutama digunakan dalam aplikasi dengan siklus kerja tinggi seperti pengelasan titik otomotif, penanganan material berat, dan operasi pengecoran,  DSQC 346U (3HAB8101-13/07A) menyediakan regulasi arus yang andal untuk akselerasi dan deselerasi sumbu secara cepat. Dengan memanfaatkan disipasi termal canggih dan pensaklaran IGBT berkecepatan tinggi, unit ini memastikan akurasi jalur dan stabilitas sistem, sekaligus secara langsung meminimalkan getaran mekanis dan mencegah waktu henti produksi yang mahal pada sel multi-robot tersinkronisasi.

Konfigurasi Teknis

Arsitektur  DSQC346U dibuat untuk integrasi modular di dalam rak penggerak pengendali. Unit ini berfungsi sebagai tahap daya cerdas yang menerima sinyal perintah bertegangan rendah dan menerjemahkannya menjadi keluaran PWM (Pulse Width Modulation) berfrekuensi tinggi untuk sumbu robot. Unit ini dilengkapi perlindungan perangkat keras terintegrasi, termasuk pengindraan arus berlebih, deteksi hubung singkat, dan pemantauan tegangan bus DC untuk melindungi pengendali serta lilitan motor. Penanda "U" menunjukkan perannya sebagai unit penggerak yang kompatibel secara universal dalam kelas dayanya, sehingga memungkinkan pertukaran yang mudah pada rangkaian penggerak S4C+ standar. Firmware internal dioptimalkan untuk menangani beban inersia tinggi, sehingga robot tetap mempertahankan presisi terprogramnya bahkan pada kondisi muatan maksimum.

Spesifikasi Teknis

Tanya Jawab Teknis

Apakah DSQC 346U dapat digunakan sebagai pengganti langsung untuk varian DSQC 346 lainnya?

Meskipun serinya serupa,  3HAB8101-13/07A adalah tipe "GU" (General Unit). Anda harus memverifikasi bahwa konfigurasi penggerak dalam parameter sistem robot (file MOC) sesuai dengan peringkat daya varian GU untuk menghindari kesalahan komutasi atau gangguan "Drive Unit Mismatch".

Apa arti nomor suku cadang pengganti CS-4003?

CS-4003 adalah nomor Suku Cadang Servis ABB resmi yang digunakan untuk logistik dan program pertukaran. Nomor ini menunjukkan bahwa  3HAB8101-13/07A memenuhi semua spesifikasi pabrik saat ini untuk penggantian di lapangan pada sistem S4 lama.

Apakah unit penggerak ini memerlukan kalibrasi manual setelah pemasangan?

Setelah mengganti  DSQC 346U, biasanya diperlukan "Pemeriksaan Komutasi" atau kalibrasi sumbu untuk memastikan posisi absolut motor sejajar sempurna dengan keluaran fase tahap penggerak baru, sehingga mempertahankan akurasi TCP (Tool Center Point) robot.

Panduan Rekayasa & Pemasangan

• Keselamatan Bus DC: Sebelum melepas  DSQC 346U, tunggu setidaknya 7 menit setelah mematikan pengendali. Kapasitor internal menyimpan energi DC bertegangan tinggi yang dapat menyebabkan sengatan listrik fatal atau busur listrik pada perangkat keras jika unit dicabut terlalu dini. Selalu pastikan dengan multimeter bahwa tegangan bus berada di bawah 50 VDC.

• Torsi dan Konektivitas: Saat memasang penggerak ke dalam rak, pastikan konektor backplane sejajar sempurna. Gunakan obeng yang dikontrol torsinya untuk sambungan terminal guna mencegah panas berlebih lokal; sambungan yang longgar merupakan penyebab utama alarm "Phase Loss" dan jejak karbon pada PCB.

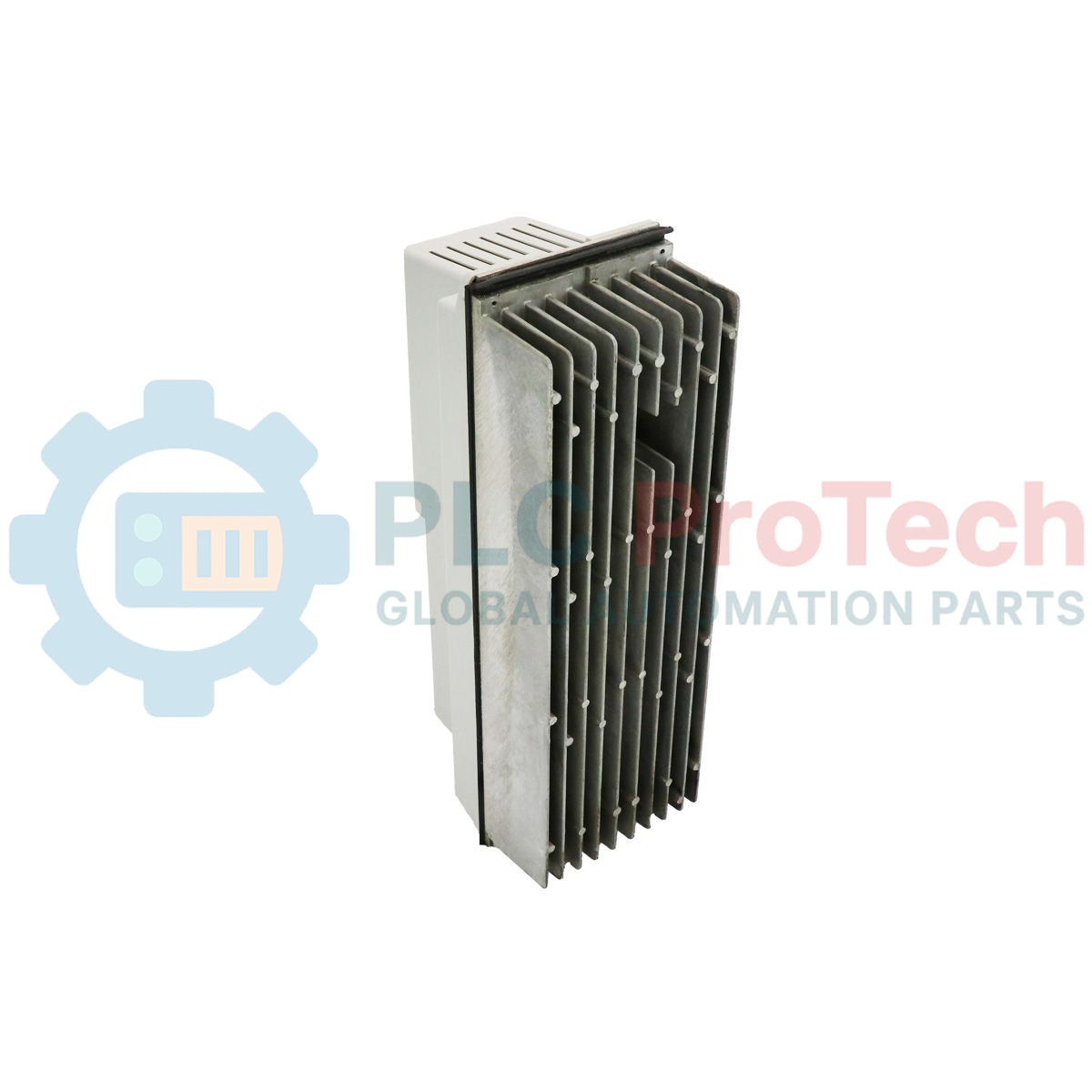

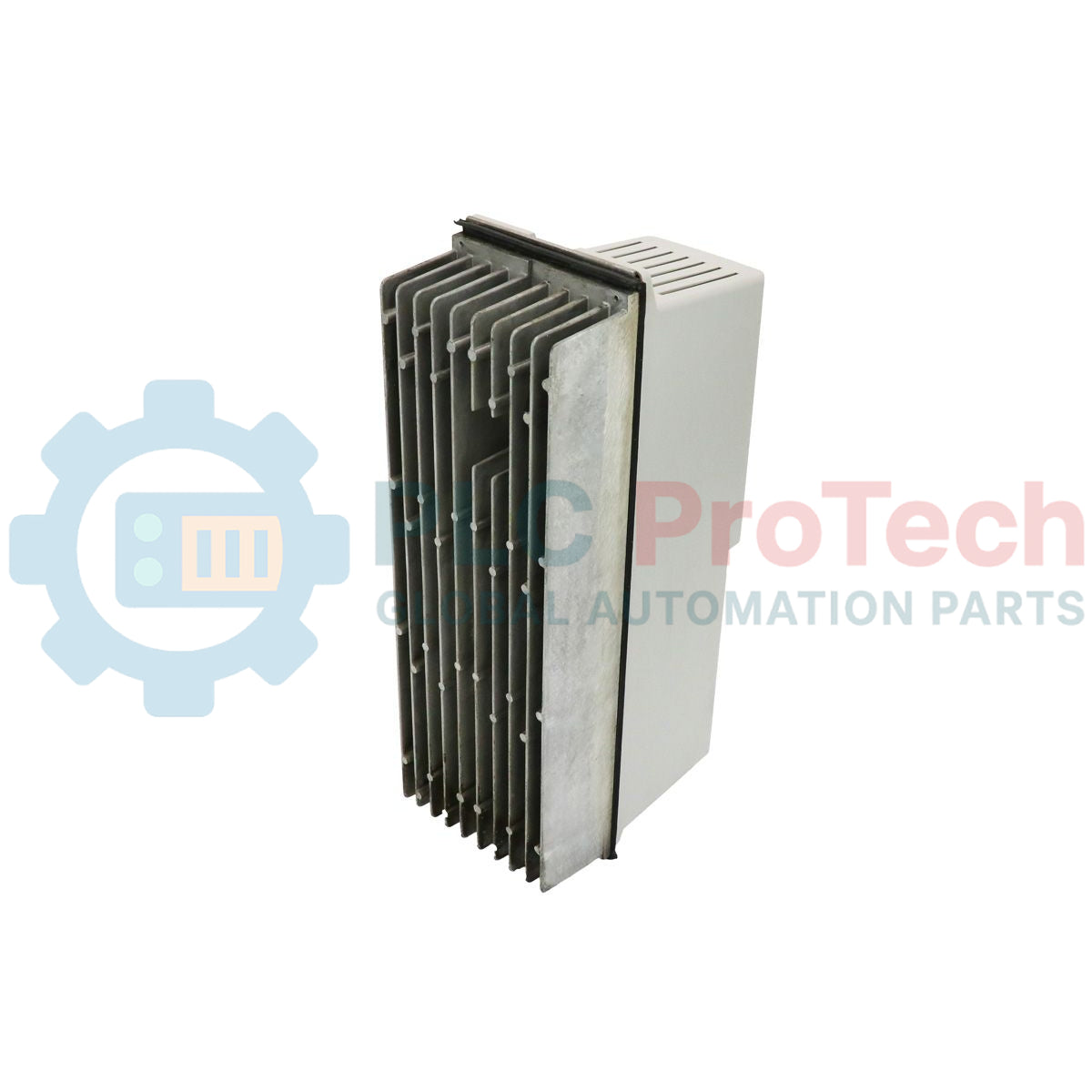

• Integritas Aliran Udara: Mengingat beratnya 4.2 kg dan kepadatan dayanya yang tinggi, unit ini sangat bergantung pada sistem pendinginan kabinet. Periksa kipas internal dan sirip heatsink untuk memastikan tidak ada penumpukan debu. Panas berlebih akan menyebabkan pelambatan termal pada IGBT, yang mengakibatkan kesalahan "Soft-Stop" sumbu secara berselang.

• Protokol ESD: Unit ini mengandung logika kontrol berbasis CMOS yang sensitif. Teknisi harus menggunakan gelang tangan ESD yang di-ground selama proses penggantian untuk mencegah kerusakan elektrostatik laten yang dapat menyebabkan perilaku penggerak tidak terduga beberapa minggu setelah pemasangan.
