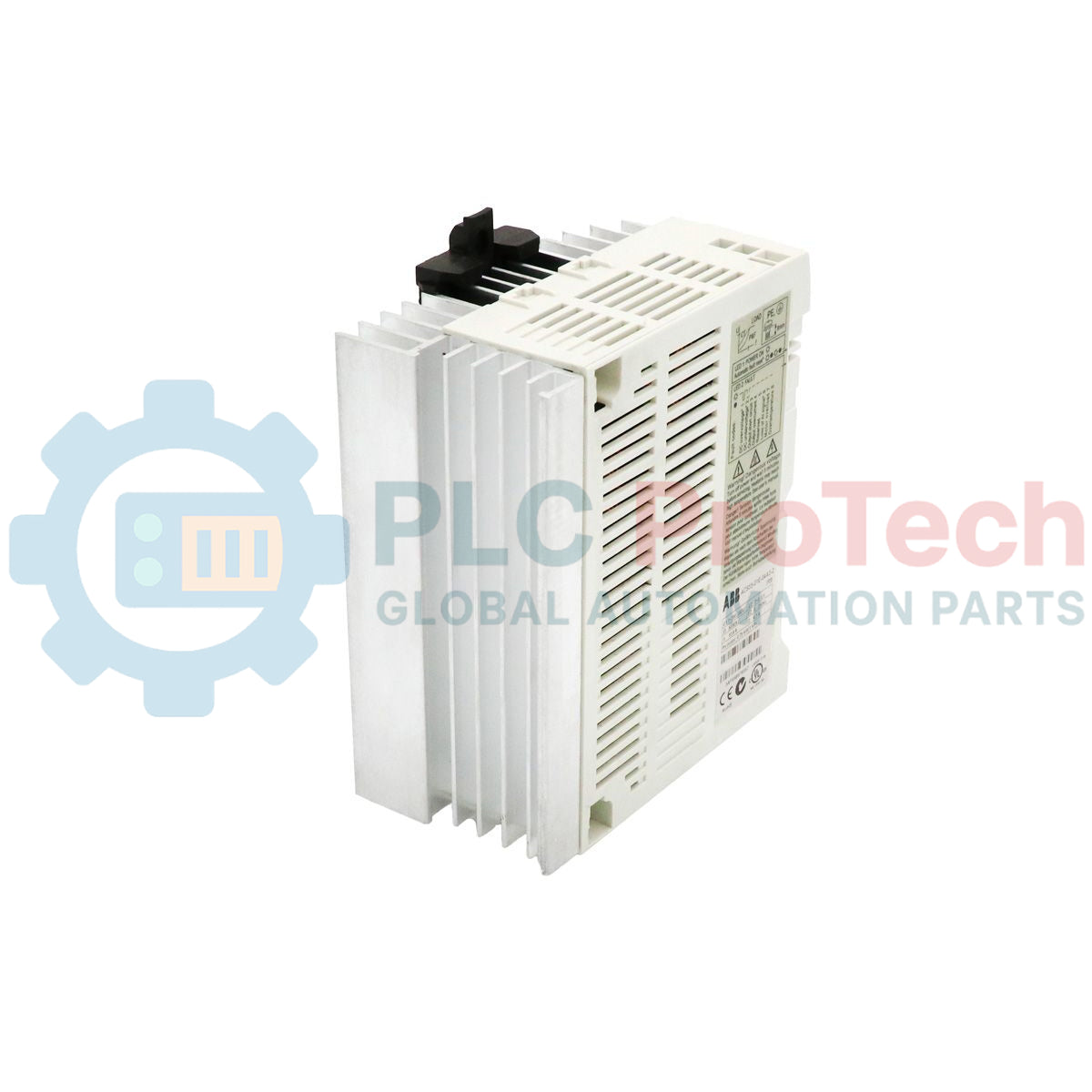

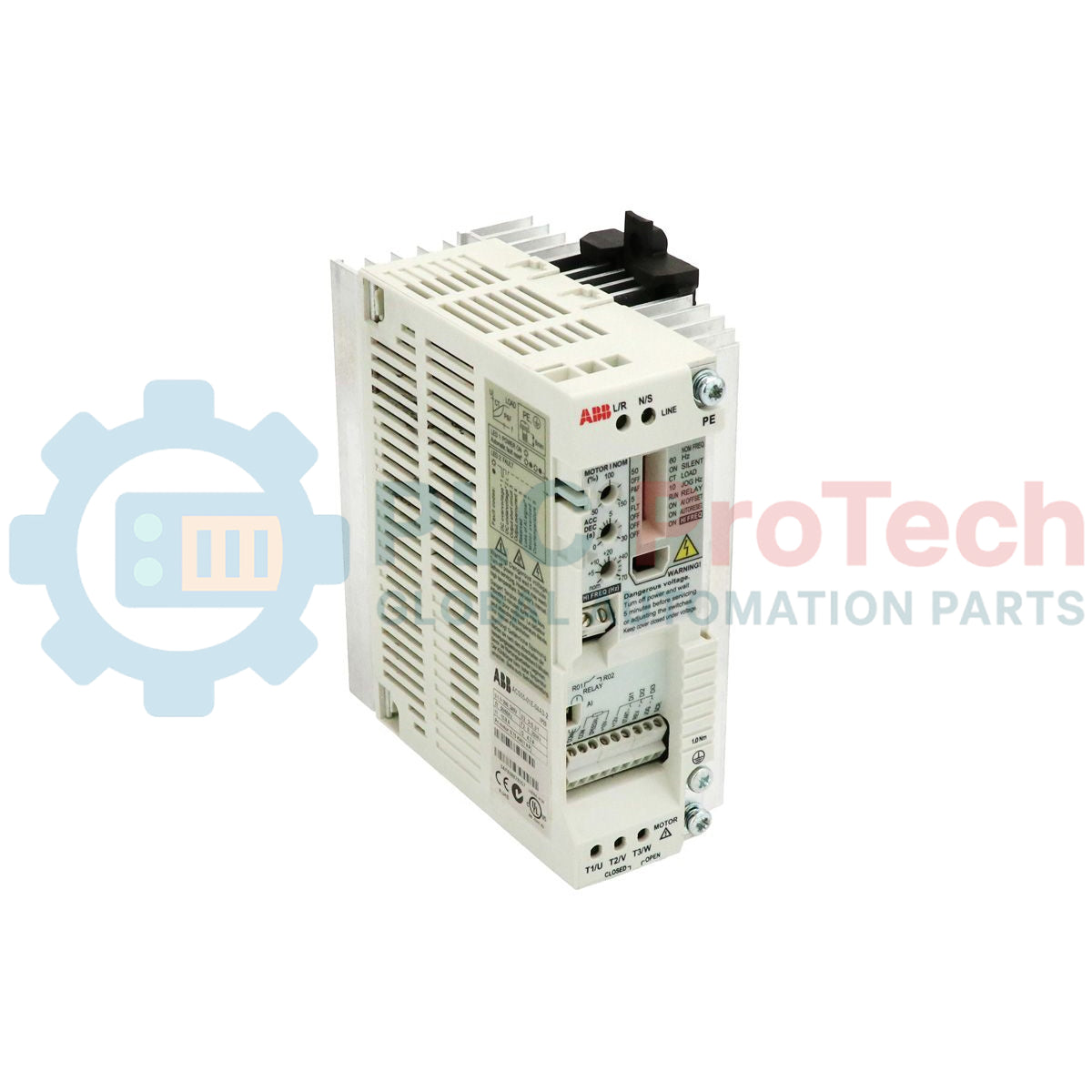

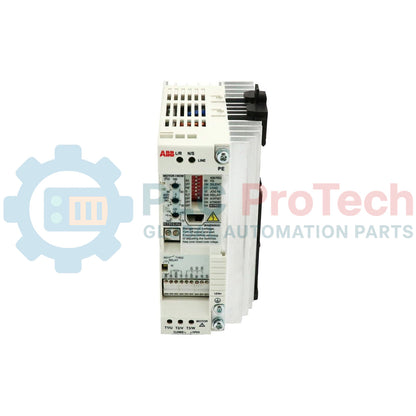

ABB ACS55-01E-04A3-2 Penggerak AC Mikro ACS55

Ikhtisar Produk

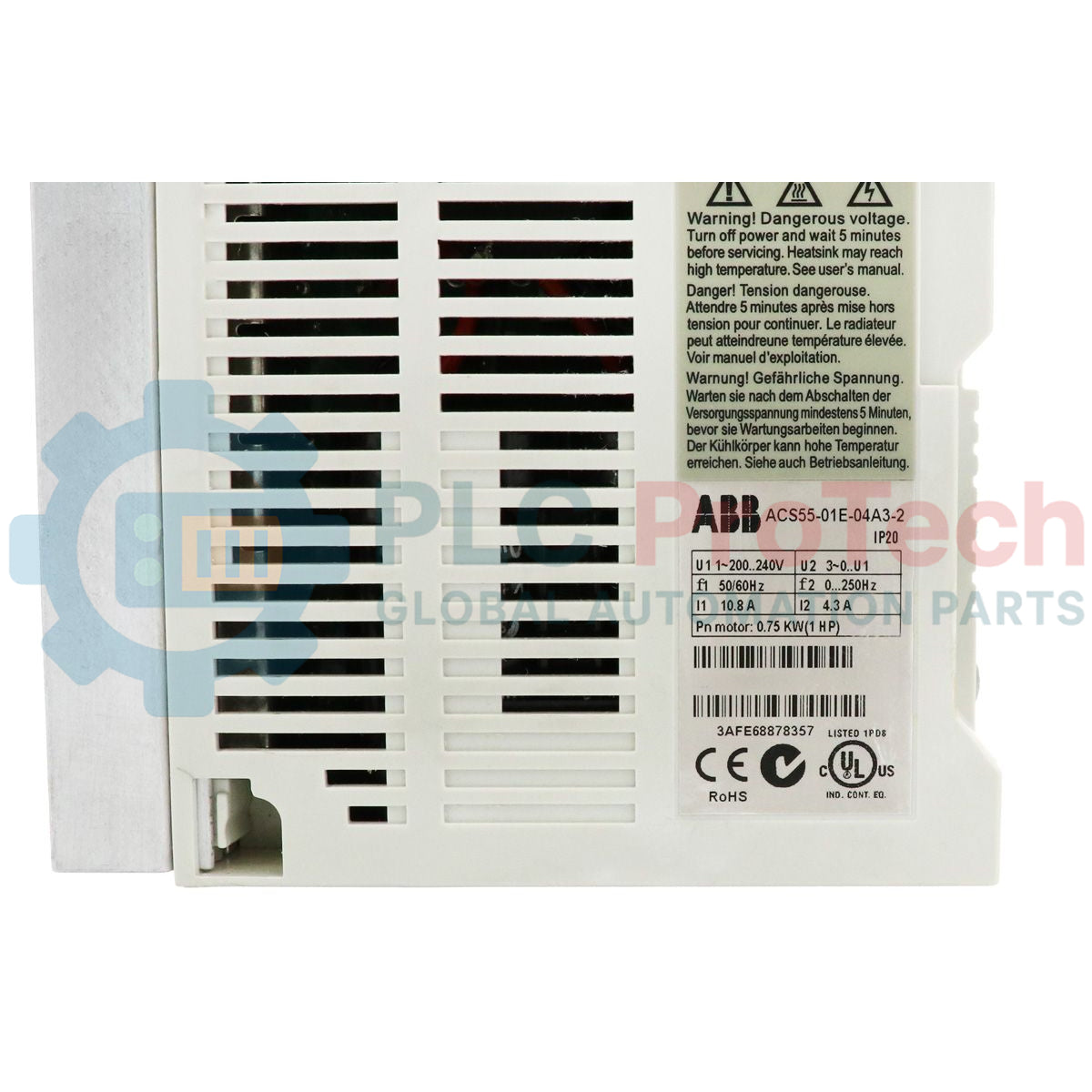

ACS55-01E-04A3-2 adalah drive AC mikro yang ringkas dari seri ABB ACS55, dirancang untuk aplikasi kontrol kecepatan motor kecil yang memerlukan input daya satu fase dan output motor tiga fase. Drive ini beroperasi dengan tegangan input 200-240 VAC dan menyediakan daya motor terukur 0.75 kW dengan arus output kontinu 4.3 A.

Drive ini umum dipasang pada sistem konveyor ringkas, pompa kecil, peralatan otomasi bengkel, sistem HVAC tambahan, kipas, sistem kontrol gerbang, dan mesin industri tugas ringan yang memiliki keterbatasan ruang kabinet. Filter EMC terintegrasi dan struktur pemasangan rel DIN menyederhanakan instalasi di dalam enklosur listrik standar yang digunakan pada mesin OEM dan sistem otomasi gedung.

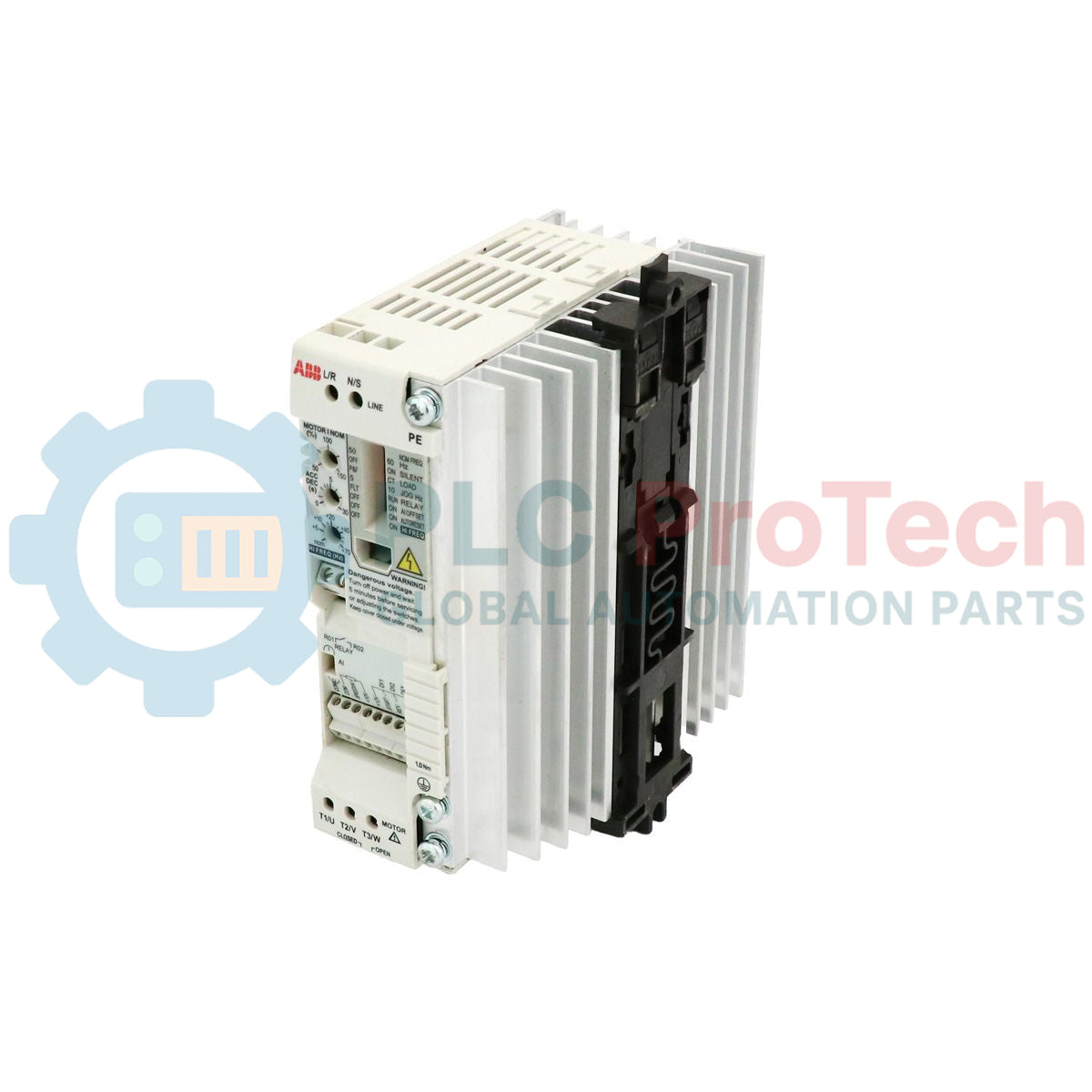

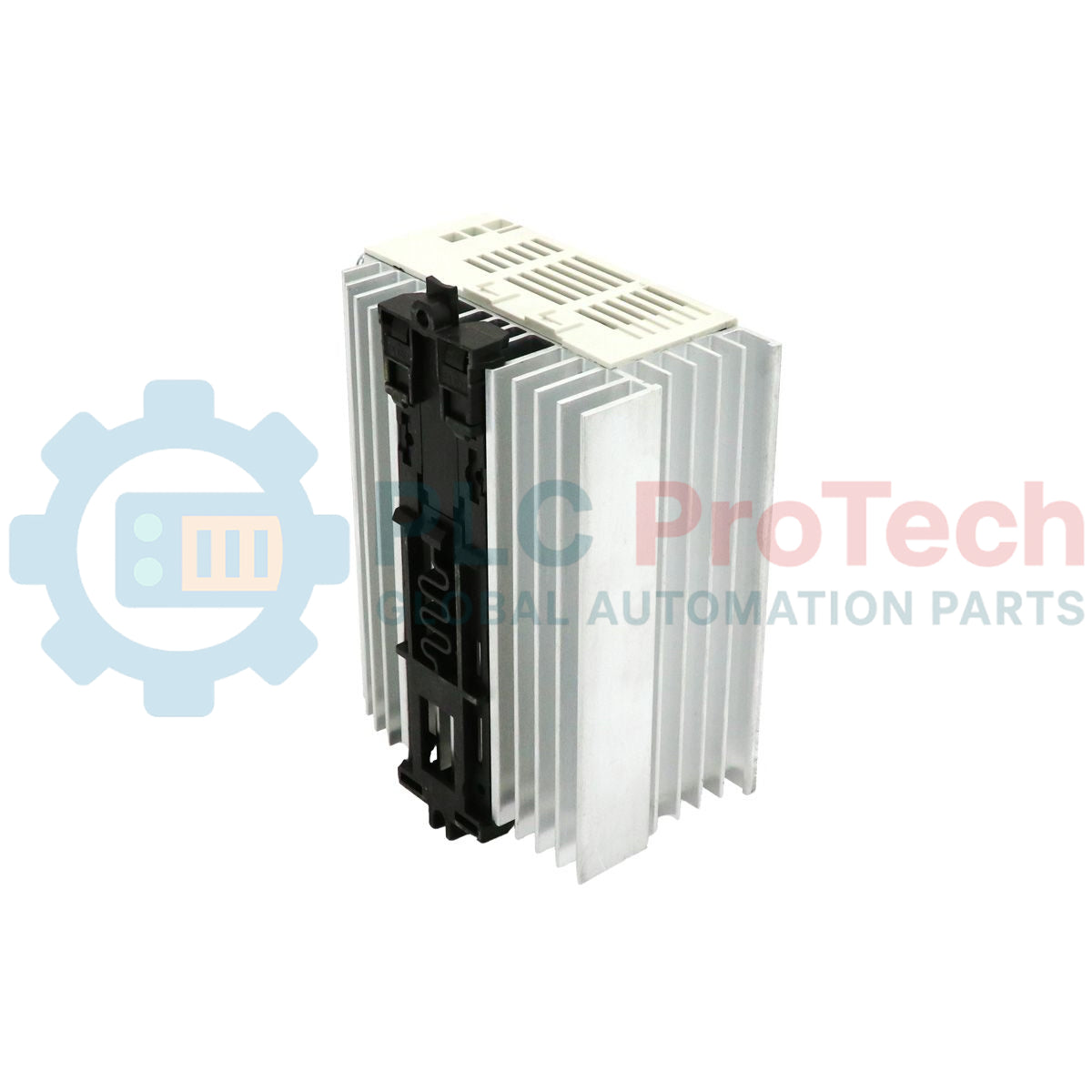

Seri ACS55 mendukung akselerasi dan deselerasi motor yang stabil sekaligus mengurangi tekanan mekanis selama pengoperasian saat start. Konstruksi Frame B yang ringkas memungkinkan pemasangan fleksibel di dinding atau rel DIN dalam kabinet kontrol industri.

Konfigurasi Teknis

ACS55-01E-04A3-2 mengintegrasikan kontrol motor, perlindungan EMC, dan pemantauan beban lebih dalam arsitektur drive mikro yang ringkas.

Drive ini mendukung frekuensi switching hingga 16 kHz, bergantung pada aplikasi dan kondisi termal.

Spesifikasi Teknis

Catatan Teknik & Panduan Instalasi

EMC dan Pelindung:ACS55-01E-04A3-2 dilengkapi filter EMC internal. Untuk mempertahankan kepatuhan terhadap arahan CE, kabel motor harus diberi pelindung. Pelindung harus di-grounding 360 derajat pada sisi drive dan kotak terminal motor. Hindari memasang kabel kontrol (I/O Analog/Digital) sejajar dengan kabel daya motor untuk mencegah kopling induktif dan interferensi sinyal.

Manajemen Termal dan Pendinginan:Meskipun ACS55 dirancang untuk ruang yang ringkas, unit ini membuang panas sekitar 51 W pada beban penuh. Pastikan jarak bebas minimum 25 mm di setiap sisi drive saat beberapa unit dipasang berdampingan. Jika suhu lingkungan melebihi 40°C, arus keluaran harus diturunkan nilainya sebesar 1% untuk setiap kenaikan 1°C hingga 50°C.

Sekering dan Perlindungan Sirkuit:Perlindungan input wajib digunakan untuk melindungi drive dari transien saluran. Untuk instalasi IEC, gunakan sekering kelas gG 16 A. Untuk instalasi yang memenuhi UL, gunakan sekering Kelas CC atau T 20 A. Jangan gunakan kontaktor pada sisi output drive untuk menghidupkan atau menghentikan motor; gunakan logika kontrol terintegrasi drive.

Pemisahan Pengkabelan:Pertahankan jarak minimum 200 mm antara pengkabelan kontrol dan pengkabelan daya. Jika kabel harus bersilangan, kabel tersebut harus bersilangan pada sudut 90 derajat. Pastikan luas penampang kabel maksimum tidak melebihi 2,5 mm² agar sesuai dengan blok terminal.

FAQ Pemecahan Masalah & Perangkat Keras

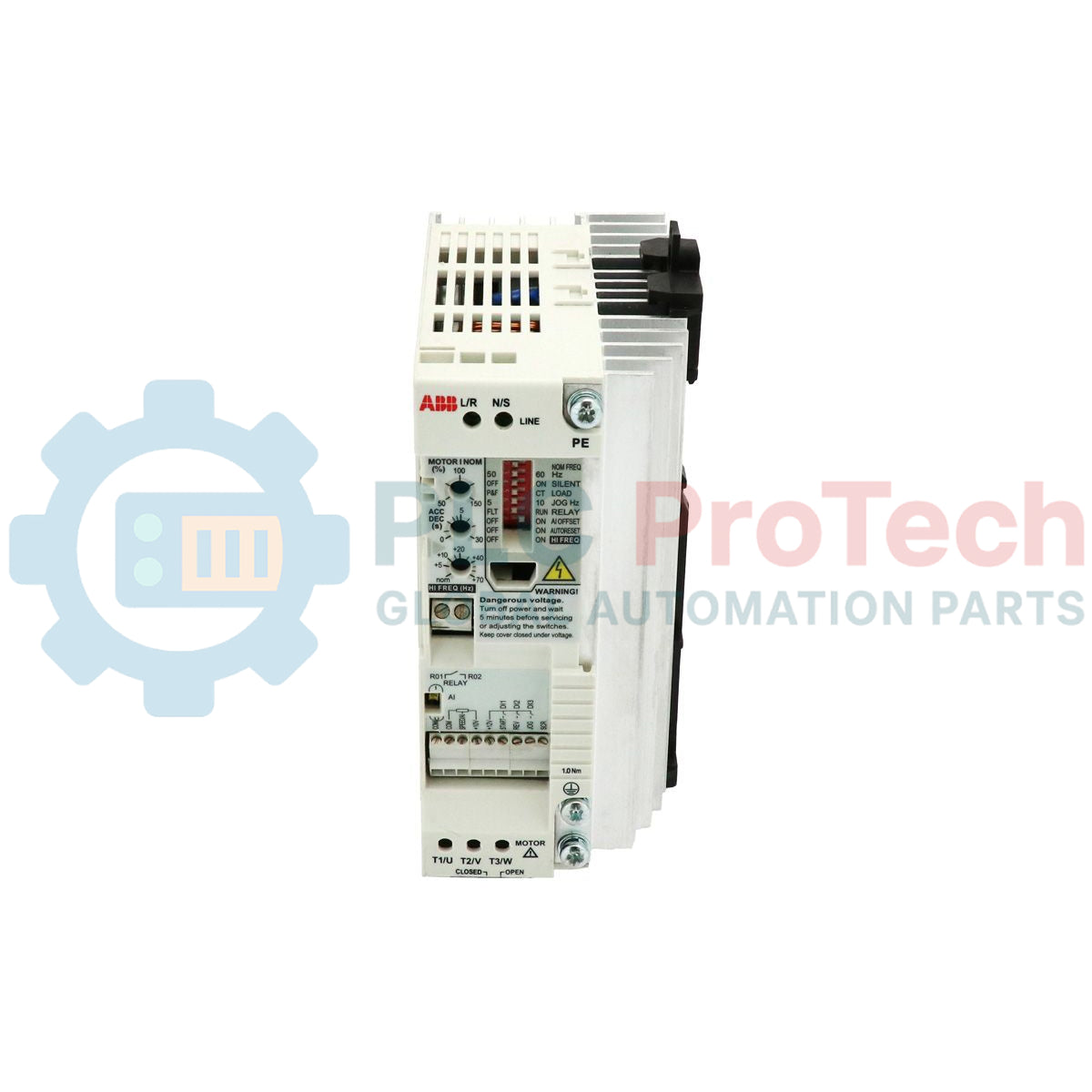

T: Apa yang ditunjukkan oleh status LED pada panel depan?J: LED hijau menunjukkan daya aktif dan drive beroperasi. LED merah menunjukkan kondisi gangguan. Gangguan umum meliputi arus berlebih (biasanya disebabkan oleh korsleting atau kemacetan mekanis) atau tegangan kurang.

T: Bagaimana cara mengatasi gangguan "Kehilangan Input Analog"?J: Periksa integritas sumber sinyal 0-10V atau 4-20mA. Pastikan sakelar DIP yang terkait dengan jenis input analog berada pada posisi yang benar dan referensi ground sinyal terhubung bersama terminal kontrol drive.

T: Apakah drive ini dapat digunakan dengan motor 1-fase?J: Tidak. ACS55-01E-04A3-2 menerima input 1-fase, tetapi dirancang khusus untuk menggerakkan motor induksi asinkron 3-fase. Mencoba menghubungkan motor 1-fase akan menyebabkan kehilangan fase atau trip arus berlebih.

T: Bagaimana frekuensi switching disesuaikan?J: Frekuensi switching diatur melalui parameter internal atau sakelar DIP. Meskipun frekuensi yang lebih tinggi (hingga 16 kHz) mengurangi kebisingan akustik motor, frekuensi tersebut meningkatkan rugi-rugi termal drive dan mungkin memerlukan penurunan nilai arus keluaran lebih lanjut.
