ABB

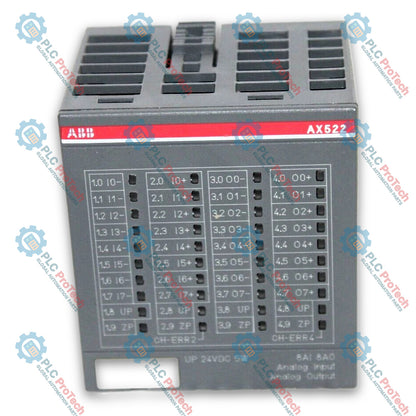

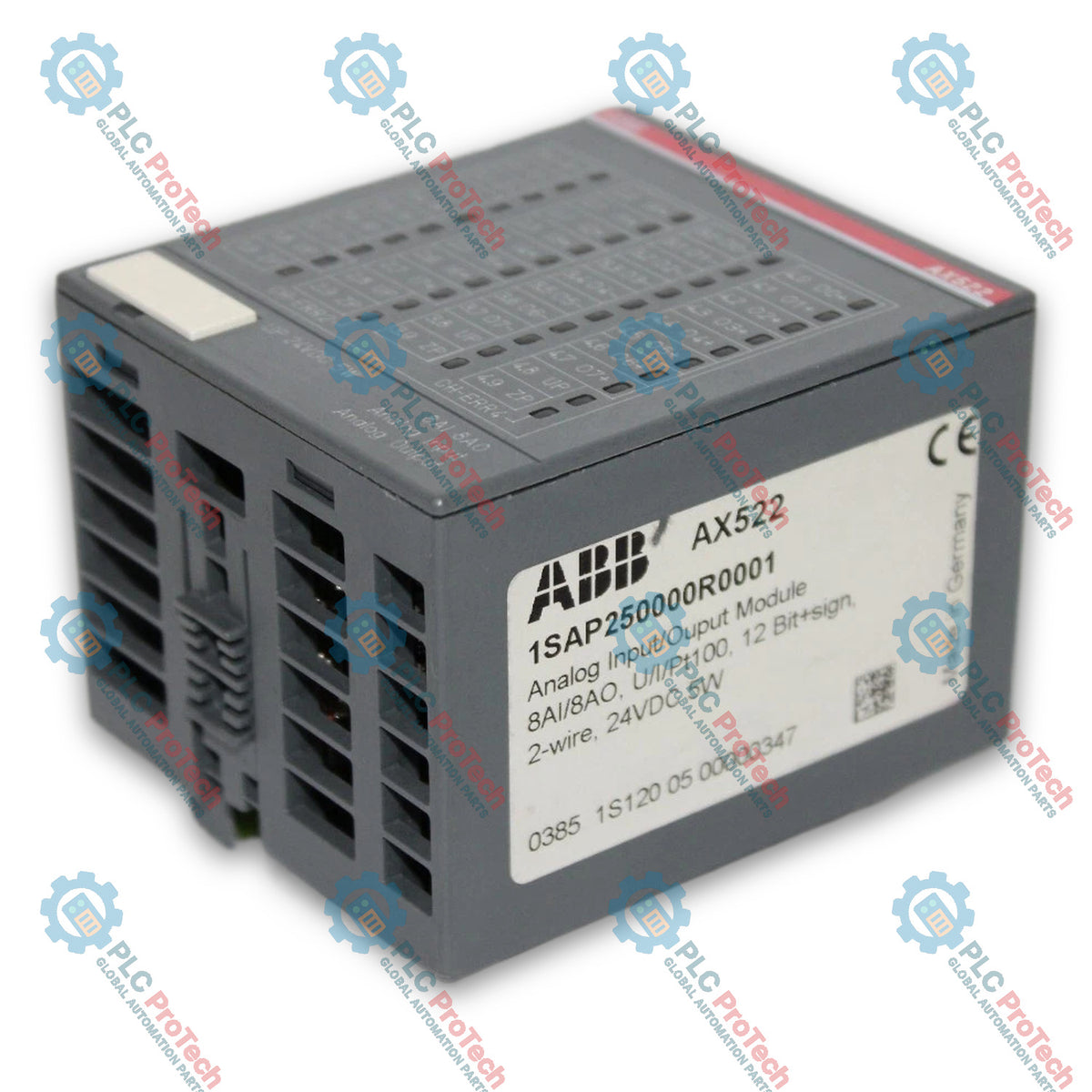

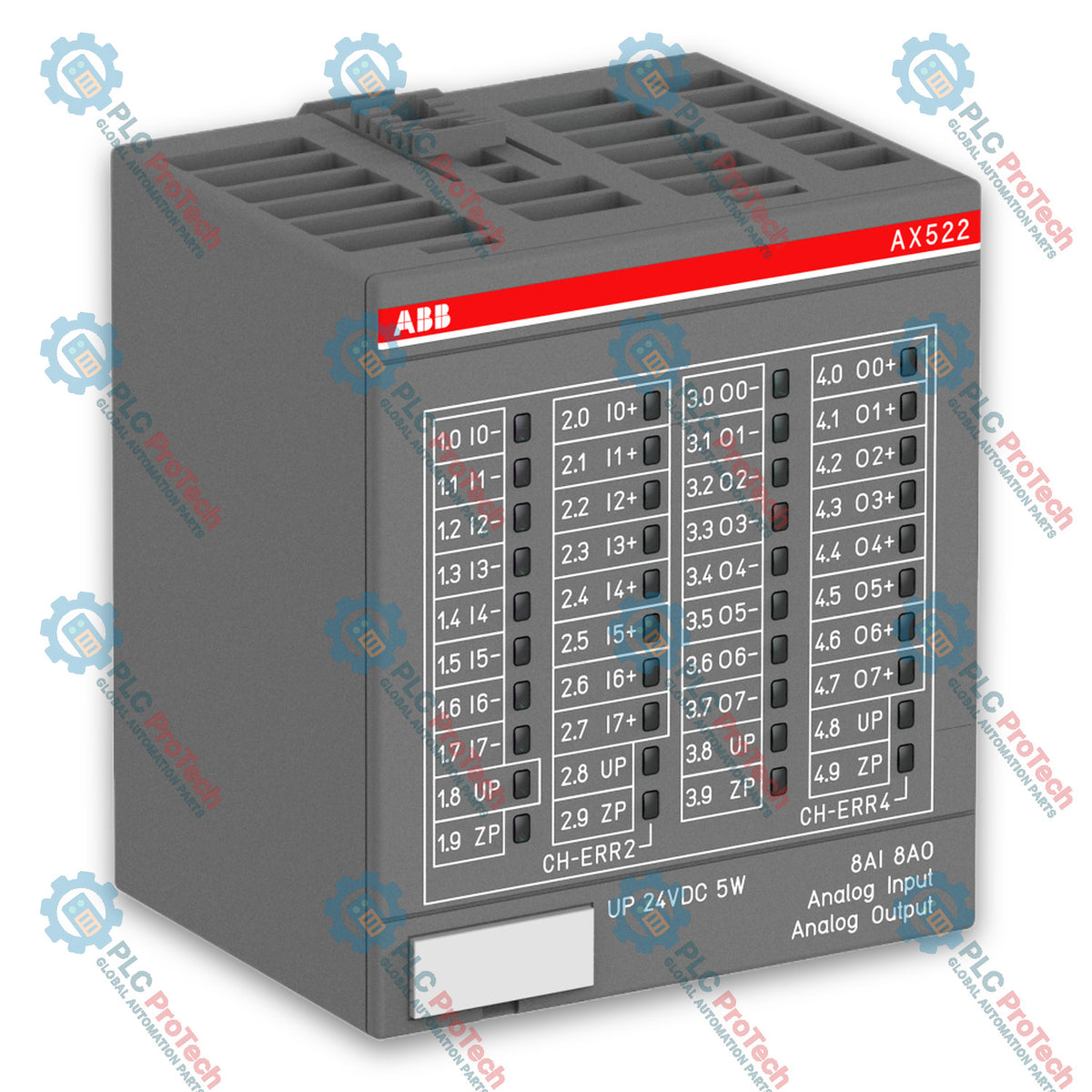

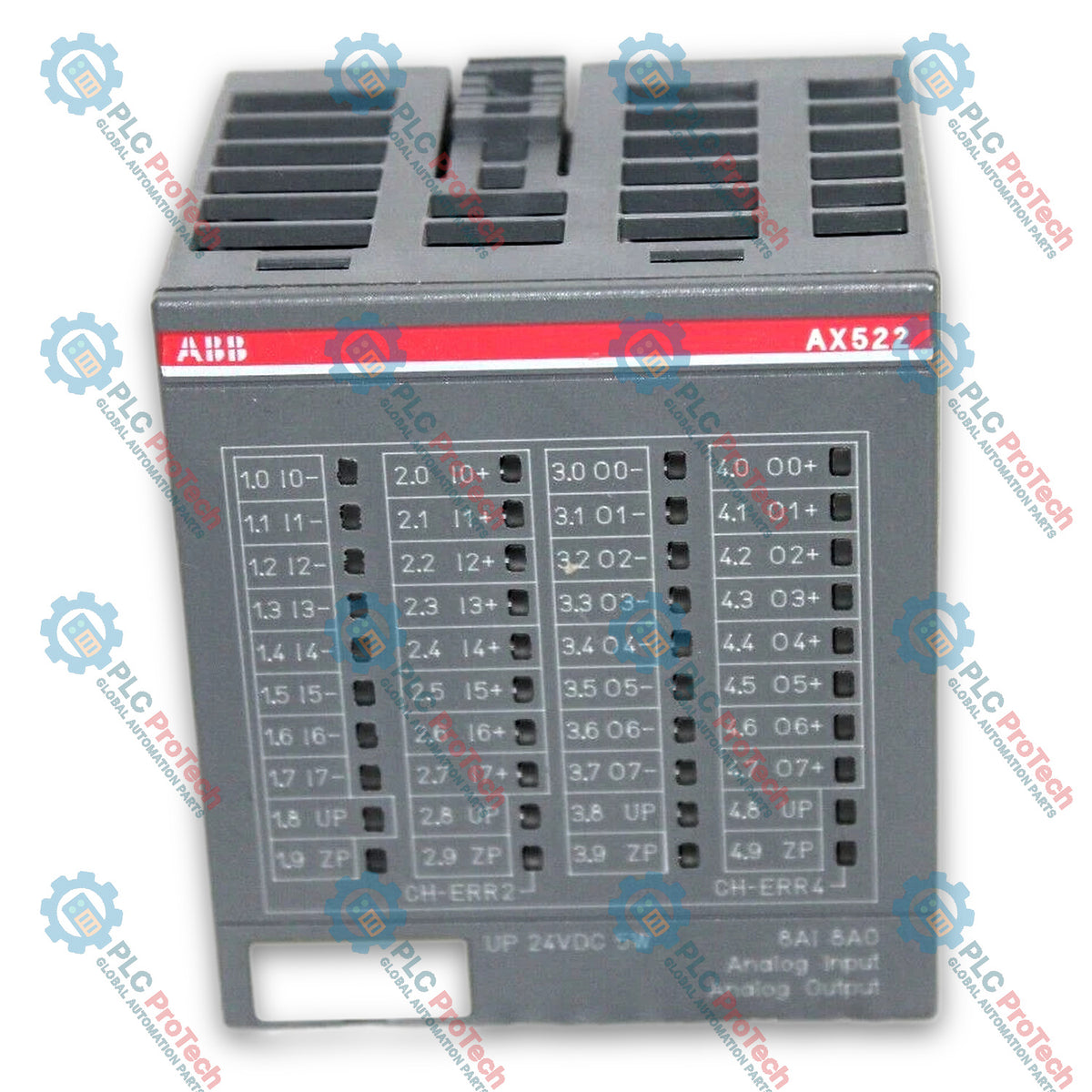

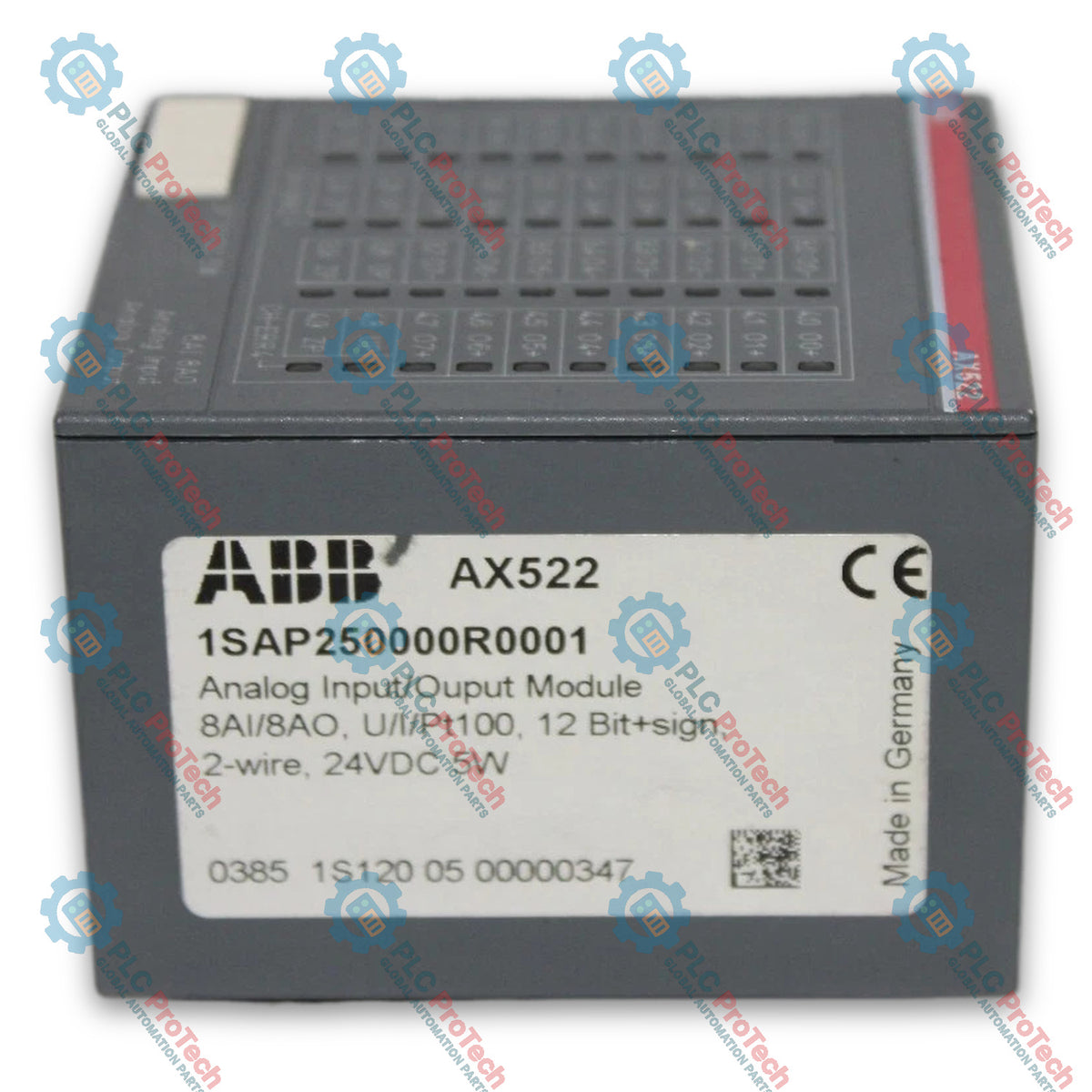

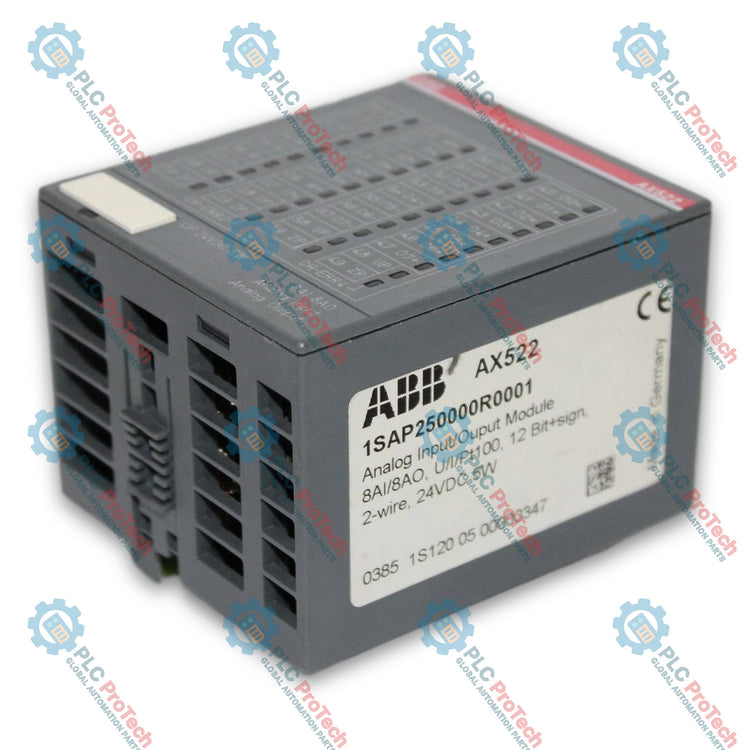

Modul Input/Output Analog ABB AX522 1SAP250000R0001 AC500

SKU AX522 1SAP250000R0001

Tersedia
  • 12-month warranty
  • Free returns within 30 days
  • Produsen: ABB
  • Nomor Produk: AX522 1SAP250000R0001
  • Origin Jerman
  • Jenis Produk: Modul Input/Output Analog
  • Kode batang: 8537101190
  • Pembayaran: T/T, Western Union
  • Berat: 0.13 kg
  • Dimensi: 54 mm x 76 mm x 68 mm
  • Pelabuhan pengiriman: Xiamen
  • Garansi: 12 bulan

Tags

ABB AC500 Analog Input/Output Modules

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

Modul Input/Output Analog ABB AX522 1SAP250000R0001 AC500

Download Open in new tab
Jumlah
Call sales Contact

Product Description

Deskripsi

ABB AX522 (1SAP250000R0001) adalah modul ekspansi input dan output analog berperforma tinggi yang dirancang khusus untuk platform PLC ABB AC500. Modul I/O ringkas ini menjembatani instrumentasi lapangan dan sistem pengendali, menyediakan konversi presisi sinyal proses analog untuk tugas otomasi industri yang menuntut. Modul ini terintegrasi dengan lancar ke dalam arsitektur kendali yang dapat diskalakan, sehingga cocok untuk manufaktur diskret, kendali proses, dan sistem otomasi gedung yang memerlukan pemantauan serta pengaktifan analog multisaluran yang andal.

Dilengkapi kombinasi input dan output analog yang dapat dikonfigurasi, modul ini mendukung rentang tegangan dan arus industri standar serta koneksi langsung ke sensor suhu. Dirancang untuk beroperasi pada unit terminal AC500 standar, AX522 menggunakan komunikasi bus internal untuk pertukaran data cepat dengan unit pemrosesan pusat, dengan seluruh konfigurasi dilakukan melalui lingkungan pemrograman ABB Automation Builder.

Fitur

    8 kanal input analog yang mendukung detektor suhu resistansi (RTD) untuk tegangan, arus, dan resistansi.
    8 kanal output analog yang dapat dikonfigurasi untuk sinyal kendali tegangan atau arus.
    Resolusi 12 bit plus tanda untuk pengukuran dan pembangkitan sinyal berakurasi tinggi.
    Dukungan koneksi langsung untuk sensor suhu PT100, PT1000, dan NI1000.
    Desain modular ringkas yang dioptimalkan untuk pemasangan pada rel DIN standar melalui unit terminal AC500.
    Ditatu langsung oleh catu daya sistem 24 V DC melalui basis terminal.

Aplikasi

  • Sistem kendali proses yang memantau rangkaian suhu, tekanan, dan aliran.
  • Peralatan manufaktur diskret yang memerlukan kendali aktuator analog presisi.
  • Sistem HVAC dan manajemen gedung yang menggunakan sensor RTD dan katup analog.
  • Integrasi mesin OEM dalam ekosistem otomasi ABB AC500.

Spesifikasi Teknis

Parameter Spesifikasi
Produsen ABB
Jenis Produk Modul Input/Output Analog
Nomor Katalog / Pemesanan 1SAP250000R0001
Seri ABB AC500
Jumlah Input Analog 8 kanal
Jumlah Output Analog 8 kanal
Rentang Sinyal Input -10 V hingga +10 V, 0 V hingga 10 V, 0 mA hingga 20 mA, 4 mA hingga 20 mA, RTD (PT100, PT1000, NI1000)
Rentang Sinyal Output -10 V hingga +10 V, 0 V hingga 10 V, 0 mA hingga 20 mA, 4 mA hingga 20 mA
Resolusi 12 bit + tanda
Tegangan Catu Nominal 24 V DC (melalui unit terminal I/O)
Jenis Pemasangan Rel DIN (35 mm) melalui unit terminal
Tingkat Perlindungan IP20
Dimensi (L x T x D) 54 mm x 76 mm x 68 mm
Berat Bersih 0,13 kg
Negara Asal Jerman

Panduan Pemasangan

  1. Verifikasi nomor katalog dan periksa modul serta basis terminal untuk memastikan tidak ada kerusakan fisik akibat pengiriman.
  2. Pastikan seluruh catu daya ke rak PLC AC500 dan rangkaian lapangan benar-benar tidak bertegangan sebelum pemasangan.
  3. Pasang unit terminal AC500 yang sesuai pada rel DIN 35 mm.
  4. Sejajarkan modul ABB AX522 dengan unit terminal, lalu tekan perlahan hingga mekanisme pengunci berbunyi klik dan terpasang dengan aman.
  5. Hubungkan kabel lapangan ke unit terminal sesuai susunan pin kanal untuk input dan output tegangan, arus, atau RTD.
  6. Nyalakan kembali daya dan konfigurasikan parameter perangkat keras modul dalam perangkat lunak ABB Automation Builder.
Shipping & Returns

Global Express Shipping

  • Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our technical warranty.
FAQ
What controllers are compatible with the ABB AX522 module?
The ABB AX522 1SAP250000R0001 analog input/output module is designed for use with the ABB AC500 programmable logic controller platform.
What types of sensors can be connected to the AX522 inputs?
The ABB AX522 inputs support standard voltage and current signals, as well as direct connection to PT100, PT1000, and NI1000 resistance temperature detectors.
How many total I/O channels does the ABB AX522 provide?
The ABB AX522 features a total of 16 channels, comprising 8 analog inputs and 8 analog outputs.
What software is required to configure the ABB AX522?
The ABB AX522 is configured using the ABB Automation Builder software environment, which supports hardware configuration for the AC500 PLC series.
What is the physical mounting method for this module?
The ABB AX522 mounts onto a standard 35 mm DIN rail using a compatible AC500 I/O terminal unit.
