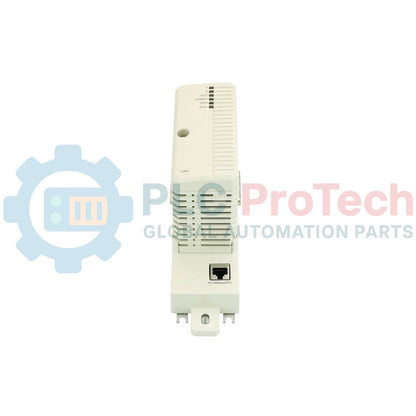

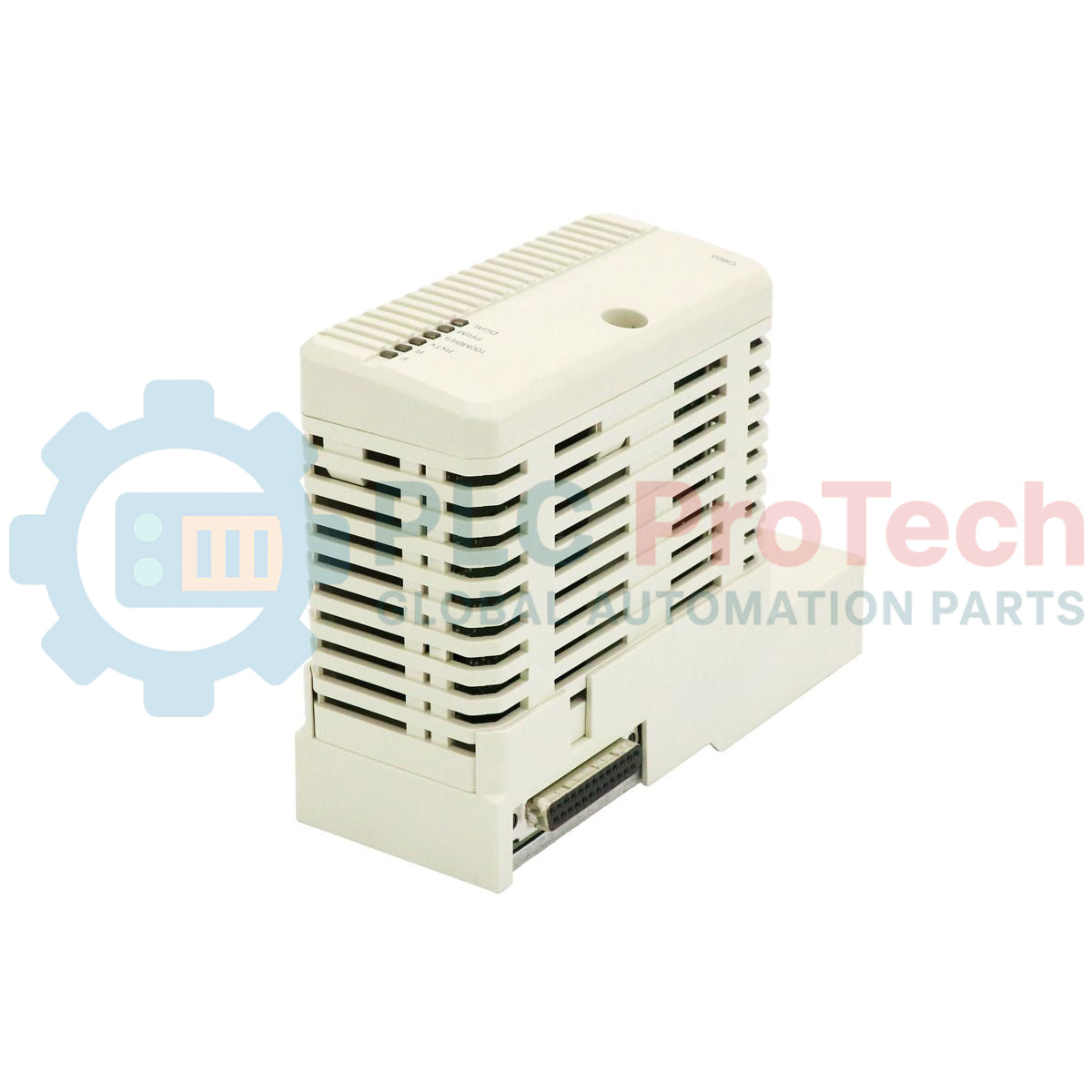

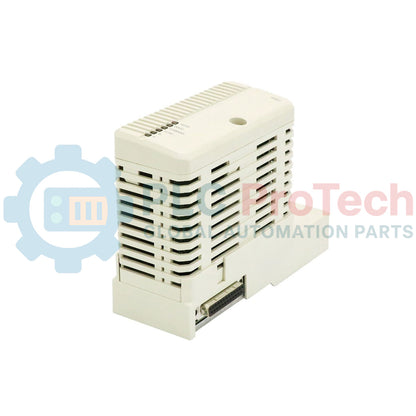

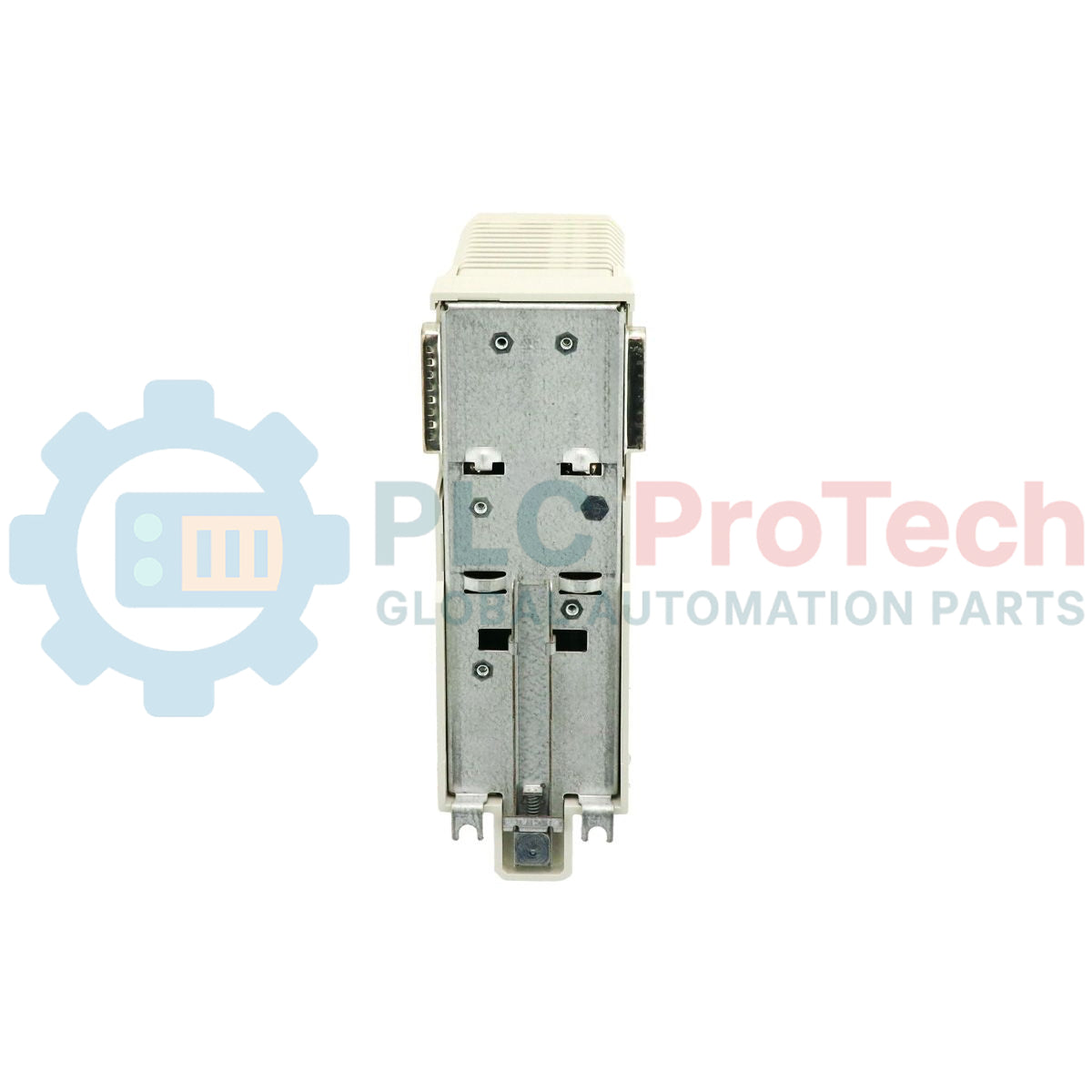

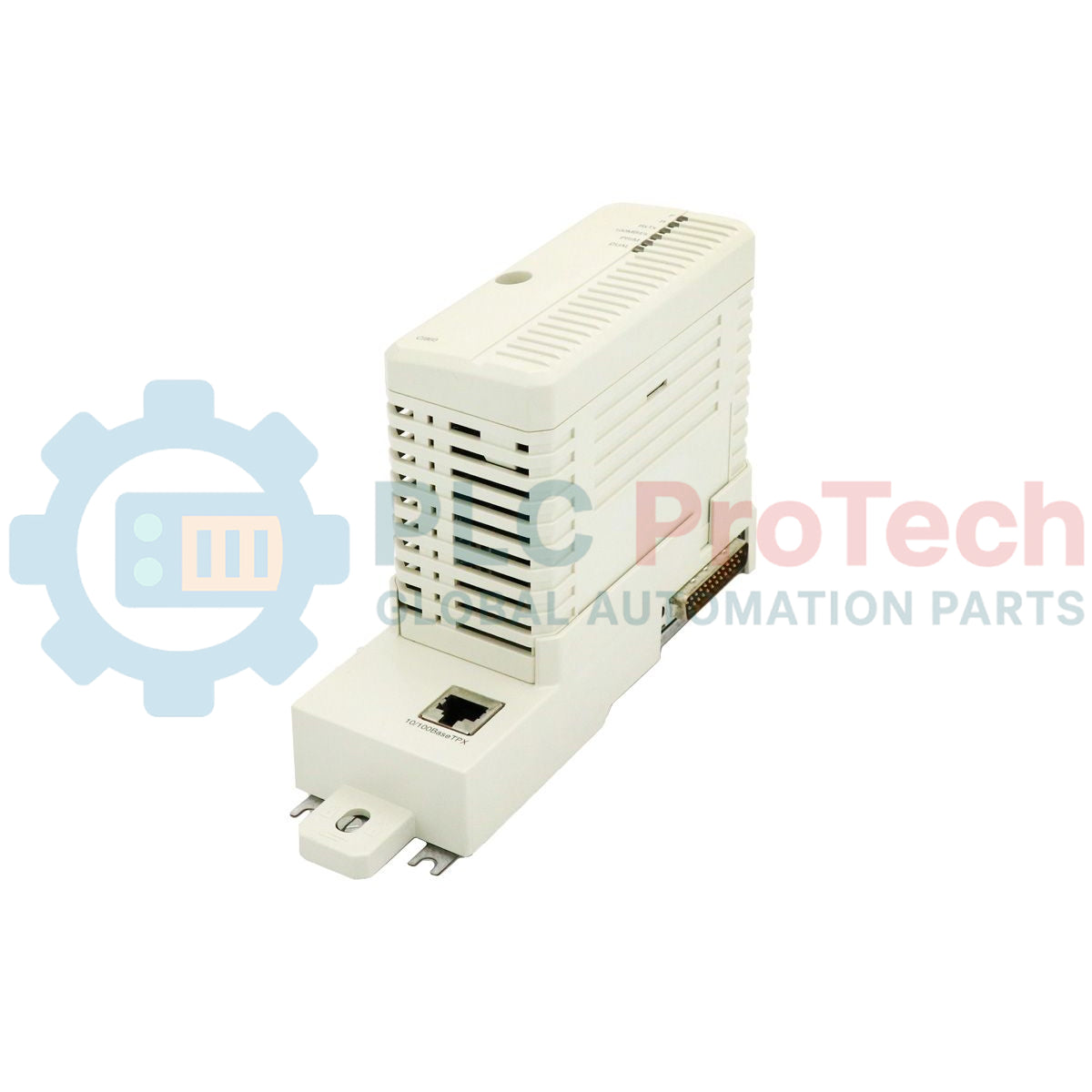

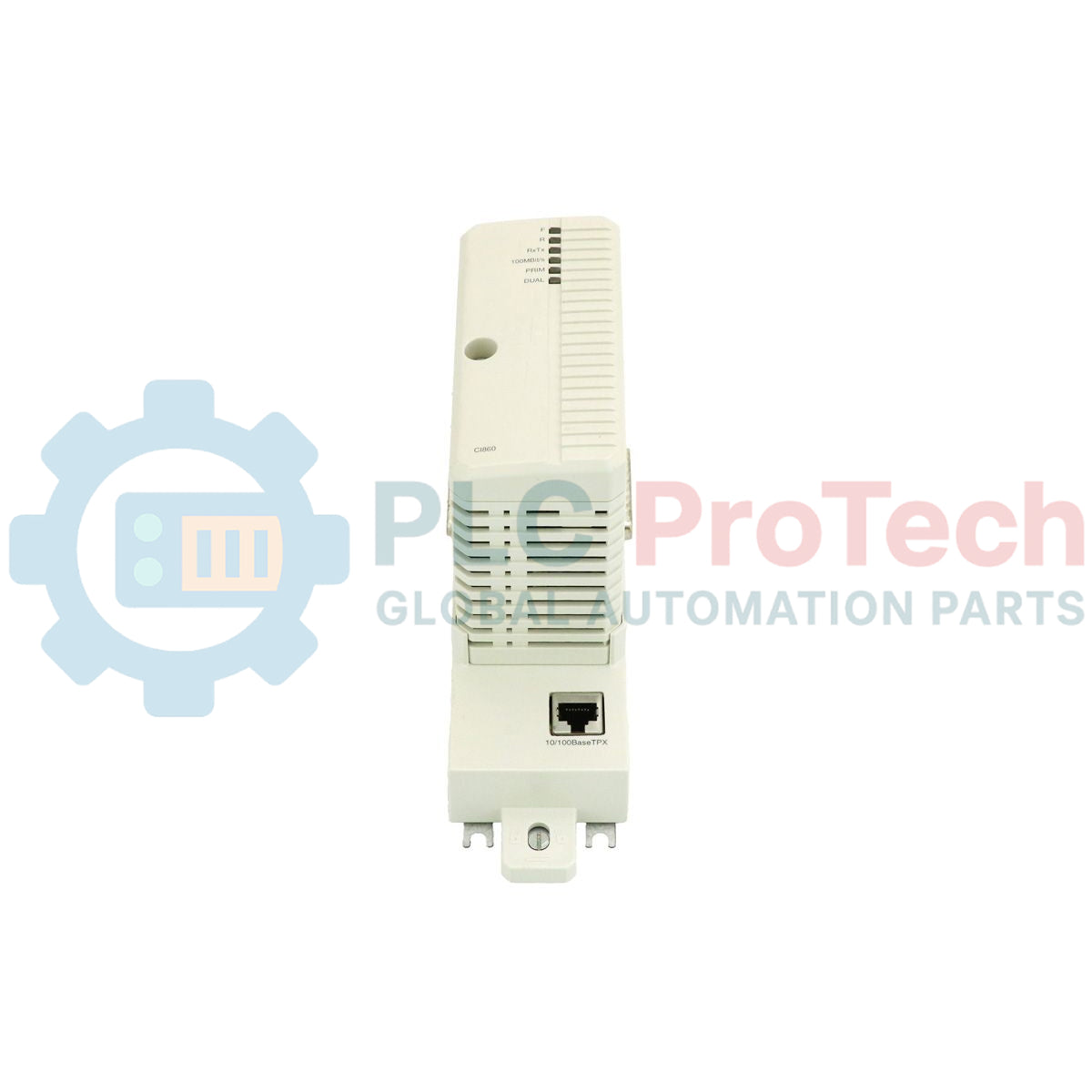

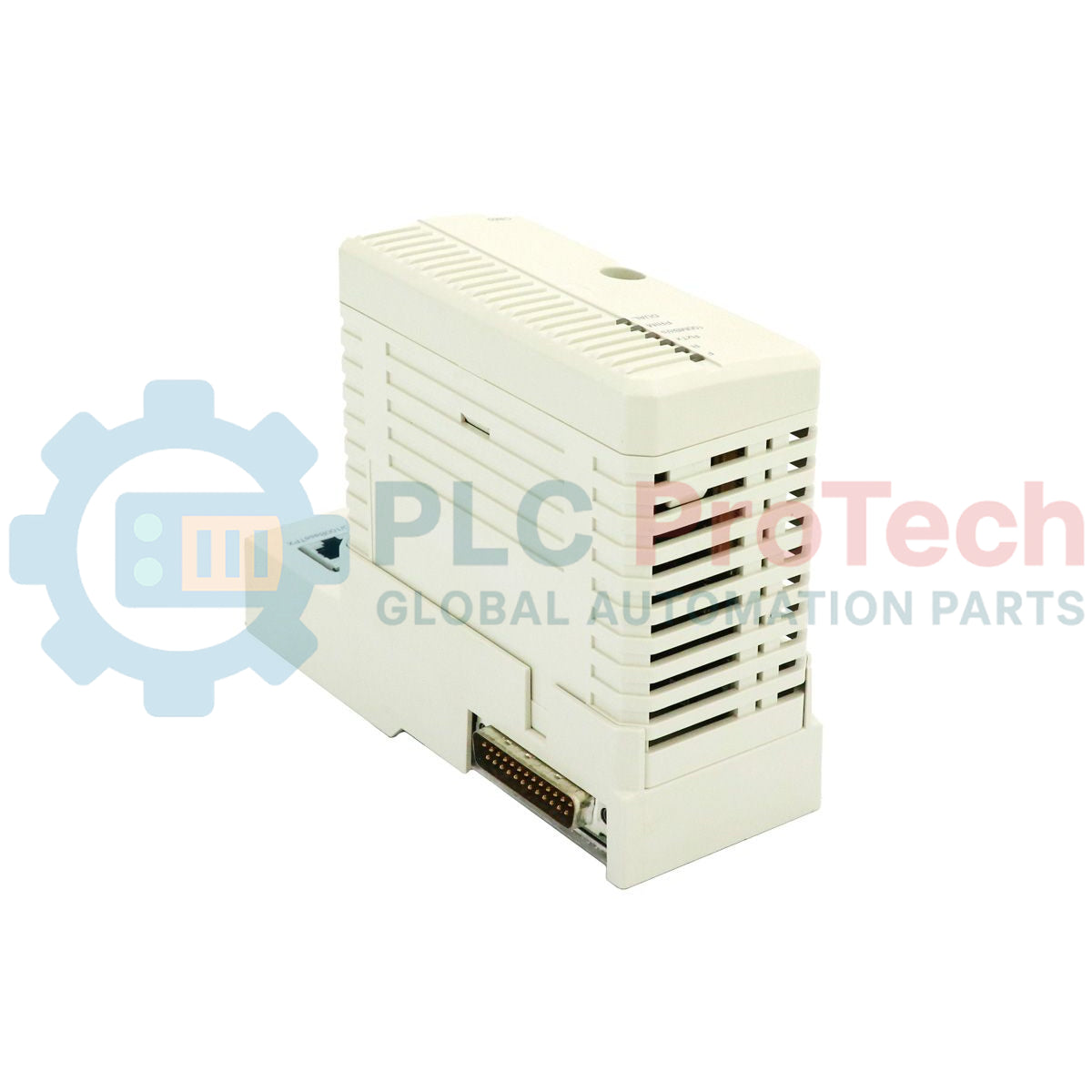

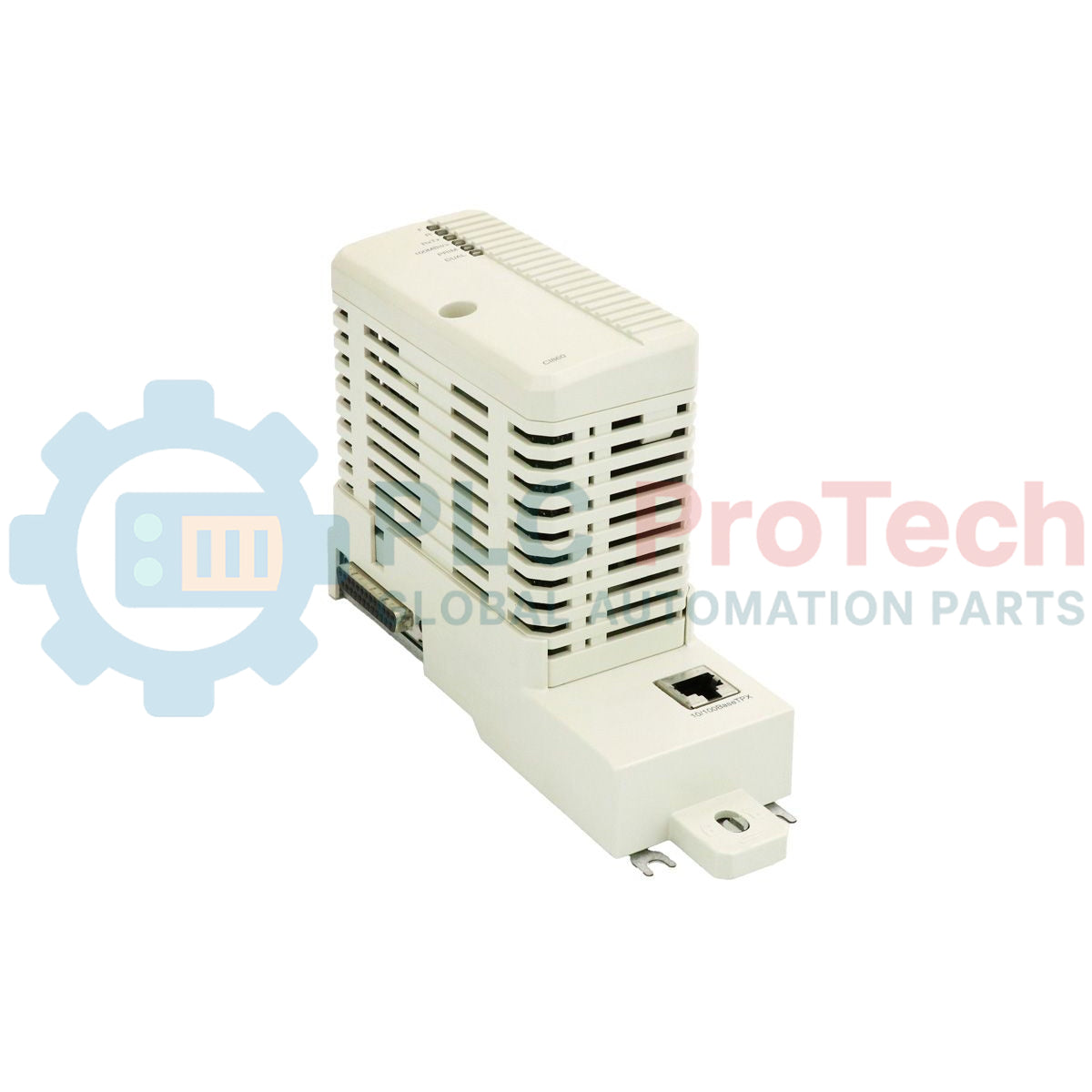

Antarmuka FOUNDATION Fieldbus HSE AC 800M ABB CI860K01

Ikhtisar Produk

The CI860K01 (3BSE032444R1) adalah antarmuka komunikasi FOUNDATION Fieldbus (FF) High Speed Ethernet (HSE) berkecepatan tinggi yang dirancang untuk ABB AC 800M keluarga pengendali. Modul ini berfungsi sebagai jembatan berkinerja tinggi, memungkinkan sistem AC 800M terintegrasi mulus dengan jaringan FF HSE. Berbeda dengan fieldbus H1 berkecepatan rendah, antarmuka HSE beroperasi pada 100 Mbit/s, menyediakan tulang punggung bandwidth tinggi yang dibutuhkan untuk kontrol proses kompleks, manajemen perangkat, dan pertukaran data kecepatan tinggi antara pengendali dan Perangkat Penghubung. The CI860K01 adalah kit lengkap yang mencakup CI860 modul komunikasi dan TP860 baseplate, memastikan solusi perangkat keras lengkap untuk aplikasi industri standar dan bersertifikat SIL dalam ekosistem ABB 800xA.

Konfigurasi Teknis

Arsitektur CI860K01 dirancang untuk komunikasi kecepatan tinggi deterministik dan keandalan modular:

• Integrasi FF HSE: Mendukung protokol FOUNDATION Fieldbus HSE melalui Ethernet standar (100 Mbit/s), berfungsi sebagai host HSE untuk pengendali AC 800M.

• Paket Komponen: Mencakup modul aktif CI860 dan baseplate TP860 yang memfasilitasi pemasangan fisik dan koneksi listrik ke bus komunikasi pengendali.

• Dukungan Redundansi: Dapat dikonfigurasi dalam pasangan redundan untuk memastikan ketersediaan sistem maksimum pada loop proses yang kritis untuk keselamatan dan berkeandalan tinggi.

• Konektivitas Sistem: Dirancang khusus untuk seri perangkat keras AC 800M, mendukung versi firmware dari 4.0 hingga sistem 800xA 6.x terbaru.

• Fleksibilitas Protokol: Mengelola komunikasi antara aplikasi kontrol dan Perangkat Penghubung (yang selanjutnya terhubung ke segmen fieldbus H1), memungkinkan akses transparan ke diagnostik dan parameter perangkat lapangan.

Spesifikasi Teknis

FAQ Teknis

Apa peran dari baseplate TP860 yang disertakan dalam kit CI860K01?

 TP860 adalah base pemasangan yang tetap terpasang pada rel DIN. Base ini menangani pengkabelan dan menyediakan antarmuka backplane. Ini memungkinkan modul CI860 diganti atau ditingkatkan tanpa mengganggu pengkabelan lapangan atau bus komunikasi lainnya.

Berapa banyak modul CI860 yang dapat dihubungkan ke satu pengontrol AC 800M?

Biasanya, pengontrol AC 800M mendukung beberapa modul komunikasi, tetapi batasnya tergantung pada model CPU spesifik (misalnya, PM864 vs. PM866) dan total konsumsi daya pada CEX-bus. Konsultasikan manual perangkat keras ABB AC 800M untuk perhitungan beban yang tepat.

Apakah CI860K01 terhubung langsung ke instrumen FF H1?

Tidak. CI860K01 adalah antarmuka HSE (High Speed Ethernet). Untuk menghubungkan ke instrumen H1 (31,25 kbit/s), Anda harus menggunakan Perangkat Penghubung HSE/H1 (seperti LD 800HSE) yang menghubungkan tulang punggung HSE 100 Mbit/s ke segmen H1.

Panduan Rekayasa & Instalasi

• Integrasi CEX-Bus: Modul CI860 dipasang di sisi kiri CPU AC 800M pada CEX-Bus. Pastikan konektor bus terpasang dengan benar sebelum memasang modul ke baseplate TP860 agar tidak merusak pin.

• Topologi Jaringan: Gunakan kabel Ethernet Category 5e (atau lebih baik) yang berkualitas tinggi dan terlindung untuk jaringan HSE. Di lingkungan industri, pastikan switch Ethernet yang digunakan untuk tulang punggung HSE mendukung lalu lintas multicast, karena ini penting untuk komunikasi penerbit/pelanggan FF HSE.

• Sinkronisasi Firmware: Saat menambahkan CI860 ke sistem yang sudah ada, pastikan firmware modul sesuai dengan versi firmware pengontrol di perangkat lunak Control Builder M. Firmware yang tidak cocok dapat menyebabkan status "Module Missing" atau "Communication Error".

• Grounding: Baseplate TP860 harus dipasang pada rel DIN logam yang terhubung ke ground. Grounding yang tepat sangat penting untuk stabilitas FOUNDATION Fieldbus, karena melindungi paket data berkecepatan tinggi dari gangguan elektromagnetik (EMI).
