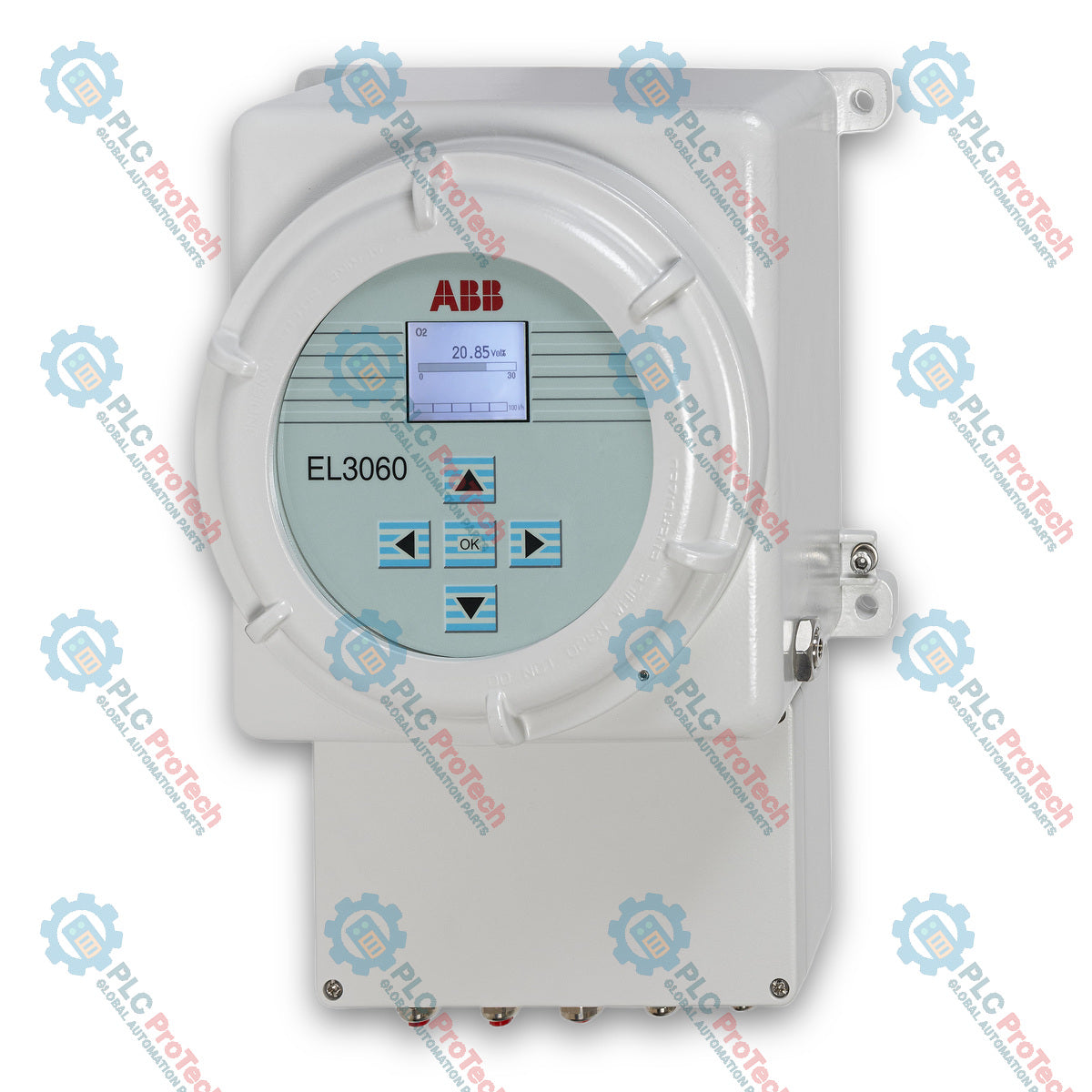

ABB EL3060 EasyLine Penganalisis Gas Kontinu untuk Area Berbahaya

Deskripsi

ABB EL3060 adalah penganalisis gas kontinu EasyLine yang dirancang untuk pengukuran gas proses di atmosfer yang berpotensi meledak.

Sistem ini menggunakan unit kontrol EL3060-CU tahan api yang dapat mengakomodasi penganalisis oksigen atau penganalisis konduktivitas termal. Fotometer inframerah Uras26 dipasang di rumah penganalisis tahan api terpisah dan berkomunikasi dengan unit kontrol.

Teknologi penganalisis yang tersedia mencakup fotometer inframerah Uras26, penganalisis oksigen paramagnetik Magnos206 dan Magnos28, serta penganalisis konduktivitas termal Caldos25 dan Caldos27. Kombinasi penganalisis yang kompatibel memungkinkan pengukuran beberapa komponen gas dalam satu sistem EL3060.

EL3060 dirancang untuk aplikasi di area berbahaya dan mendukung konfigurasi ATEX serta IECEx untuk instalasi Zona 1. Antarmuka operator depan memungkinkan pengoperasian melalui jendela pengamatan tahan ledakan tanpa membuka enklosur.

Fitur

• Analisis gas kontinu untuk aplikasi area berbahaya

• Arsitektur penganalisis modular EasyLine EL3060

• Unit kontrol EL3060-CU tahan api

• Cocok untuk area berbahaya Zona 1

• Opsi fotometer inframerah Uras26

• Opsi penganalisis oksigen Magnos206 dan Magnos28

• Opsi penganalisis konduktivitas termal Caldos25 dan Caldos27

• Pengukuran gas yang mudah terbakar dan tidak mudah terbakar dalam kondisi yang ditentukan

• Pengoperasian melalui jendela depan tahan ledakan

• Rumah unit kontrol IP65

• Komunikasi Modbus dan PROFIBUS opsional

• Antarmuka Ethernet dengan kemampuan Modbus/TCP

• Output analog 0/4 hingga 20 mA yang dapat dikonfigurasi

• Input dan output digital yang dapat dikonfigurasi

• Pembersihan rumah secara opsional untuk instalasi yang sesuai

• Penghalang api internal pada sambungan gas

Aplikasi

• Pengukuran konsentrasi gas proses kontinu

• Analisis gas di area berbahaya Zona 1

• Pemantauan konsentrasi oksigen

• Pengukuran inframerah komponen gas seperti CO dan CO2

• Pengukuran konduktivitas termal gas proses

• Analisis gas proses multikomponen

• Pemantauan dan pengendalian proses di area berbahaya

Opsi Penganalisis

Unit kontrol EL3060-CU dapat mengakomodasi Magnos206, Magnos28, Caldos25, atau Caldos27.

Uras26 menggunakan unit penganalisis tahan api terpisah. Unit ini dapat dikombinasikan dengan fungsi pengukuran oksigen atau konduktivitas termal yang kompatibel untuk analisis multikomponen.

Spesifikasi Teknis

Umum

Listrik

Komunikasi dan Output

Lingkungan

Mekanis

Sertifikasi Area Berbahaya

Sambungan Gas

Sambungan gas menggunakan penghalang api internal yang terbuat dari baja tahan karat tahan karat dan tahan asam 1.4571.

Antarmuka sambungan standar menggunakan ulir betina 1/8 NPT.

Bergantung pada konfigurasi analiser, sambungan dapat mencakup:

• Saluran masuk gas sampel

• Saluran keluar gas sampel

• Saluran masuk dan keluar gas purge housing

• Sambungan sensor tekanan

• Sambungan gas referensi Uras26

Pemasangan & Commissioning

• Verifikasikan konfigurasi analiser EL3060 yang tepat dari lembar data perangkat sebelum pemasangan.

• Konfirmasikan modul analiser, komponen pengukuran, dan rentang pengukuran yang terpasang.

• Pasang analiser di dalam ruangan pada struktur yang memiliki kapasitas sesuai dengan berat unit.

• Pertahankan sirkulasi udara alami yang memadai dan hindari sumber panas eksternal.

• Hubungkan ekuipotensial lokal sebelum sambungan listrik lainnya.

• Verifikasikan kondisi tekanan, aliran, dan titik embun gas sampel sebelum commissioning.

• Pasang pembatas aliran eksternal yang diperlukan pada jalur gas sampel.

• Periksa kekedapan jalur gas sampel terhadap kebocoran sebelum pengoperasian.

• Biarkan modul analiser yang terpasang menyelesaikan periode pemanasan yang diperlukan sebelum menerapkan gas sampel normal.

• Verifikasikan kalibrasi setelah transportasi dan pemasangan.

Catatan Penggantian dan Konfigurasi

• EL3060 mengidentifikasi sistem analiser yang dapat dikonfigurasi, bukan satu konfigurasi pengukuran tetap.

• Konfirmasikan lembar data analiser sebelum mengganti sistem yang sudah ada.

• Sesuaikan modul analiser yang terpasang, komponen gas, rentang pengukuran, konfigurasi I/O, dan sertifikasi area berbahaya.

• Konfigurasi Uras26 memerlukan unit kontrol EL3060 yang sesuai.

• Konfigurasi Modbus, PROFIBUS, sensor tekanan, purge, dan I/O opsional tidak boleh diasumsikan hanya dari nama model EL3060.
