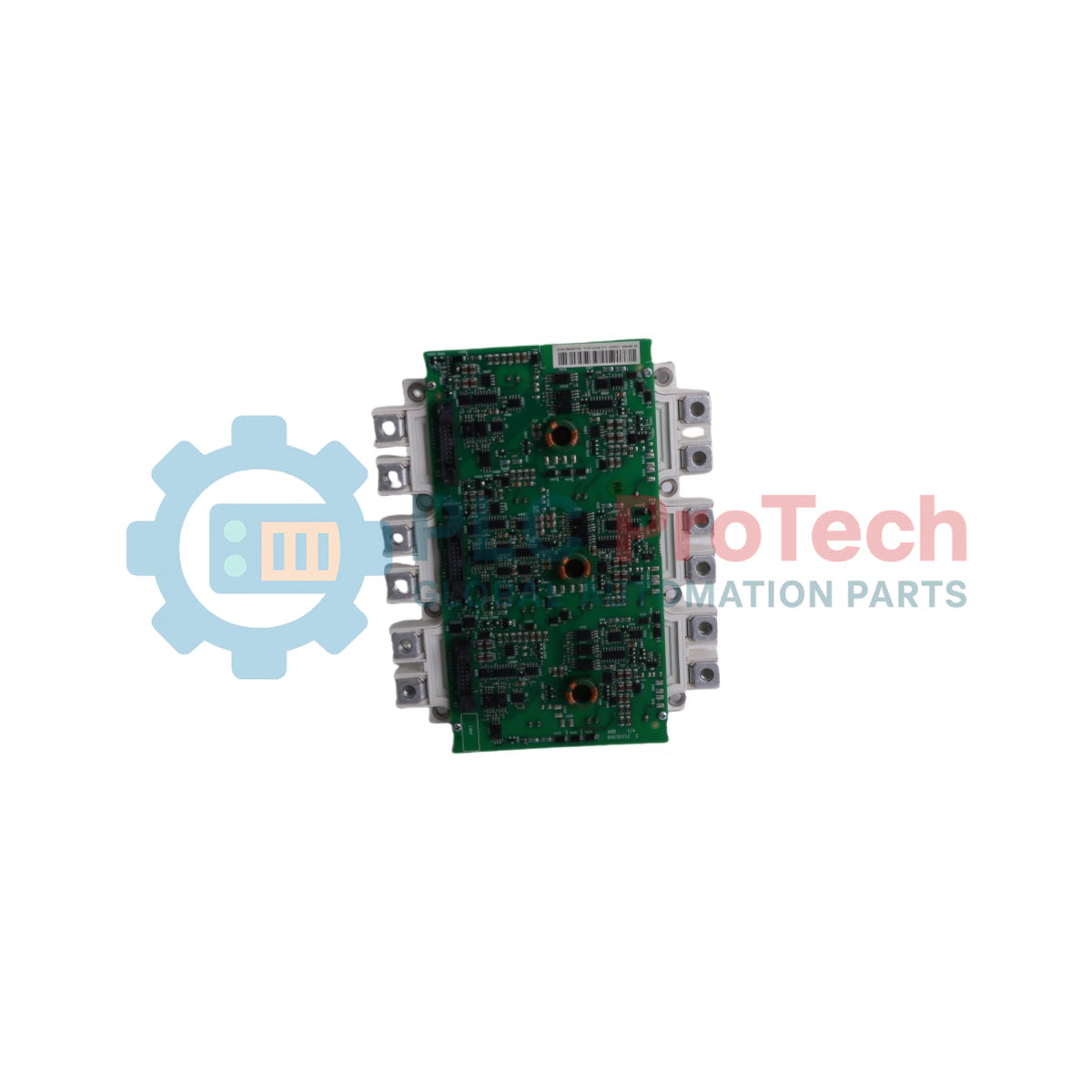

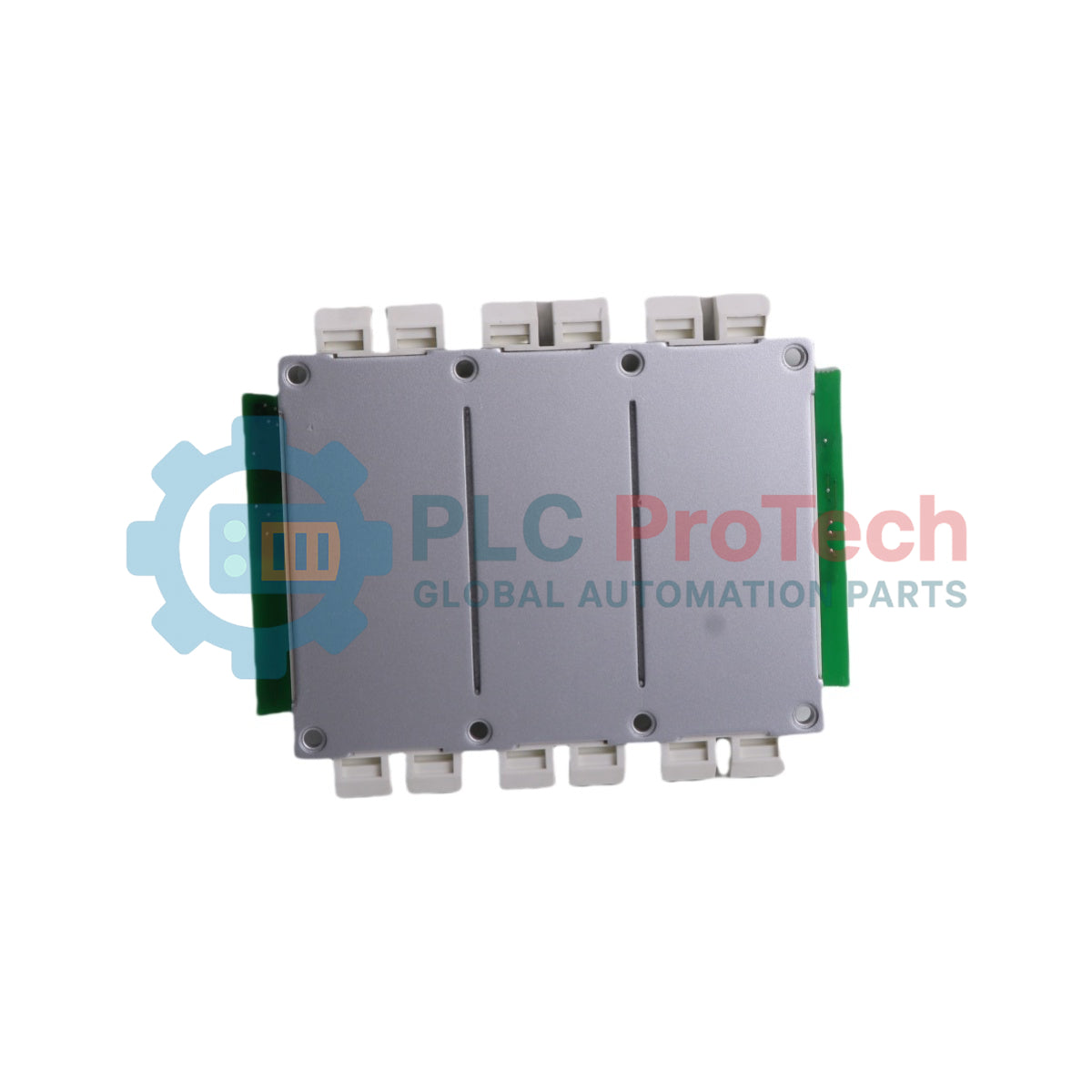

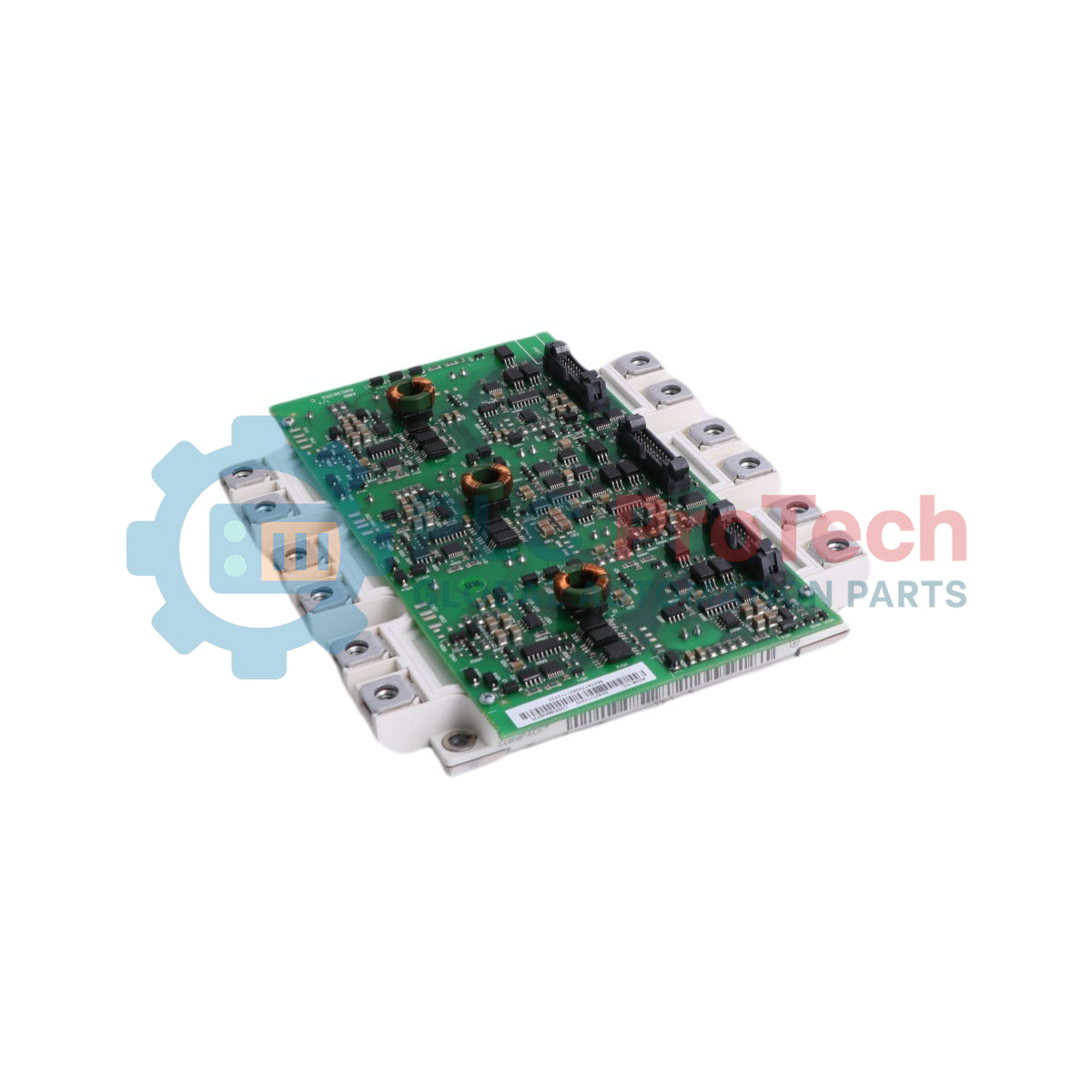

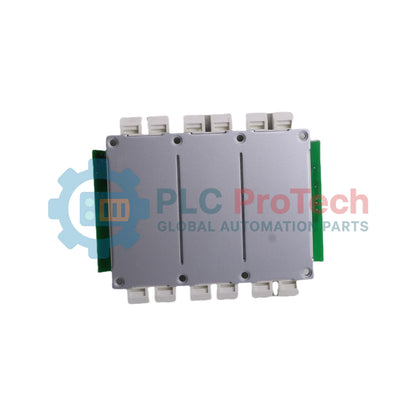

ABB FS450R17KE3/AGDR-72CS Rangkaian Daya IGBT Drive ACS800

Ikhtisar Produk

FS450R17KE3/AGDR-72CS adalah rakitan semikonduktor daya berkinerja tinggi yang dirancang untuk konverter frekuensi industri seri ABB ACS800. Komponen penting ini berfungsi sebagai "otot dan otak" tahap inverter, menggabungkan modul IGBT Infineon berkapasitas tinggi dengan papan penggerak gerbang ABB AGDR-72CS yang disetel dengan presisi. Dirancang untuk jaringan industri 690 VAC yang berat, FS450R17KE3/AGDR-72CS sering digunakan di sektor dengan permintaan tinggi seperti minyak dan gas lepas pantai, pertambangan lubang dalam, dan propulsi maritim. Dengan menyediakan isolasi 1700 V dan penanganan arus kontinu 450 A, rakitan ini memastikan kontrol torsi superior dan efisiensi energi. Mengganti modul yang sudah tua atau rusak dengan rakitan terintegrasi asli ABB sangat penting untuk mencegah kegagalan fase-ke-ground yang fatal dan memastikan waktu operasi maksimum dalam aplikasi kontrol proses kritis.

Konfigurasi Teknis

Rakitan ini menggunakan topologi 6-pack, artinya satu unit menampung jembatan inverter tiga fase lengkap. Konfigurasi perangkat keras dioptimalkan untuk switching kecepatan tinggi dengan gangguan elektromagnetik minimal:

• Antarmuka Driver Terintegrasi: Papan AGDR-72CS langsung "dijahit" ke pin IGBT, menghilangkan induktansi parasitik yang biasanya menyebabkan lonjakan tegangan.

• Komunikasi Serat Optik: Menggunakan konektor serat optik V1 dan V2 untuk sinyal kontrol, memberikan isolasi listrik total antara tahap daya tegangan tinggi dan unit kontrol tegangan rendah.

• Logika Proteksi: Papan driver memantau tegangan Kolektor-Emitor (Vce) secara real-time, melakukan pemutusan daya tingkat perangkat keras segera jika terdeteksi kejadian desaturasi (hubung singkat).

• Pengisian Gerbang yang Disesuaikan: Berbeda dengan papan umum, AGDR-72CS dikalibrasi khusus untuk karakteristik pengisian gerbang 450 A (Qg) dari modul FS450R17KE3 guna mengoptimalkan kerugian switching.

Spesifikasi Teknis

FAQ Dukungan Teknik

Mengapa drive saya menunjukkan kesalahan "Short Circuit" setelah mengganti modul?

Ini biasanya menunjukkan papan AGDR mendeteksi tegangan IGBT (Vce) tetap terlalu tinggi saat dalam keadaan "ON". Hal ini bisa disebabkan oleh hubung singkat beban eksternal, atau lebih umum, oleh pasta termal "kering" yang menyebabkan modul terlalu panas dan gagal hampir seketika saat beban diterapkan.

Bisakah saya menggunakan kembali papan AGDR-72CS yang ada dengan IGBT FS450R17KE3 baru?

Tidak disarankan. Ketika IGBT gagal, potensi kolektor tegangan tinggi sering bocor ke pin gerbang, menyebabkan kerusakan sekunder pada optocoupler dan resistor papan driver. Untuk keandalan, selalu ganti rakitan sebagai pasangan yang cocok.

Apakah AGDR-72CS dapat dipertukarkan dengan AGDR-61C?

Tidak. Setiap papan driver disetel khusus untuk pengisian gerbang (Qg) dari IGBT yang sesuai. Menggunakan papan yang tidak cocok akan menghasilkan waktu switching yang salah, menyebabkan panas berlebih dan akhirnya kerusakan modul.

Panduan Instalasi dan Pemeliharaan Lapangan

• Manajemen Antarmuka Termal: Persiapan permukaan adalah langkah paling penting. Bersihkan heatsink dengan alkohol isopropil hingga bebas dari semua residu. Oleskan lapisan merata dari pasta termal berkualitas tinggi pada pelat dasar modul dengan ketebalan target 100 mikron (0,1 mm). Pasta berlebih bertindak sebagai isolator bukan konduktor, menyebabkan runaway termal.

• Pengerasan Mekanis: Tempatkan modul pada heatsink dan kencangkan sekrup pemasangan dengan pola silang diagonal. Gunakan kunci torsi terkalibrasi yang disetel antara 3,0 hingga 6,0 Nm. Ini memastikan tekanan merata di seluruh pelat dasar, mencegah stres mekanis pada substrat keramik internal.

• Penanganan Serat Optik: Saat menghubungkan kabel serat V1/V2, pastikan port bersih. Jangan pernah membengkokkan kabel serat optik dengan radius kurang dari 25 mm. Bengkok tajam menyebabkan pelemahan sinyal, yang dapat menyebabkan switching tidak stabil atau kesalahan "Gate Driver".

• Penggantian Pencegahan: Jika unit drive telah beroperasi terus menerus selama lebih dari 5 tahun, pasta termal mungkin telah mengkarbonisasi atau mengering. Pemeriksaan berkala terhadap pasta dan pembersihan port optik adalah tugas pemeliharaan penting untuk mencegah kegagalan tak terduga.
