ABB

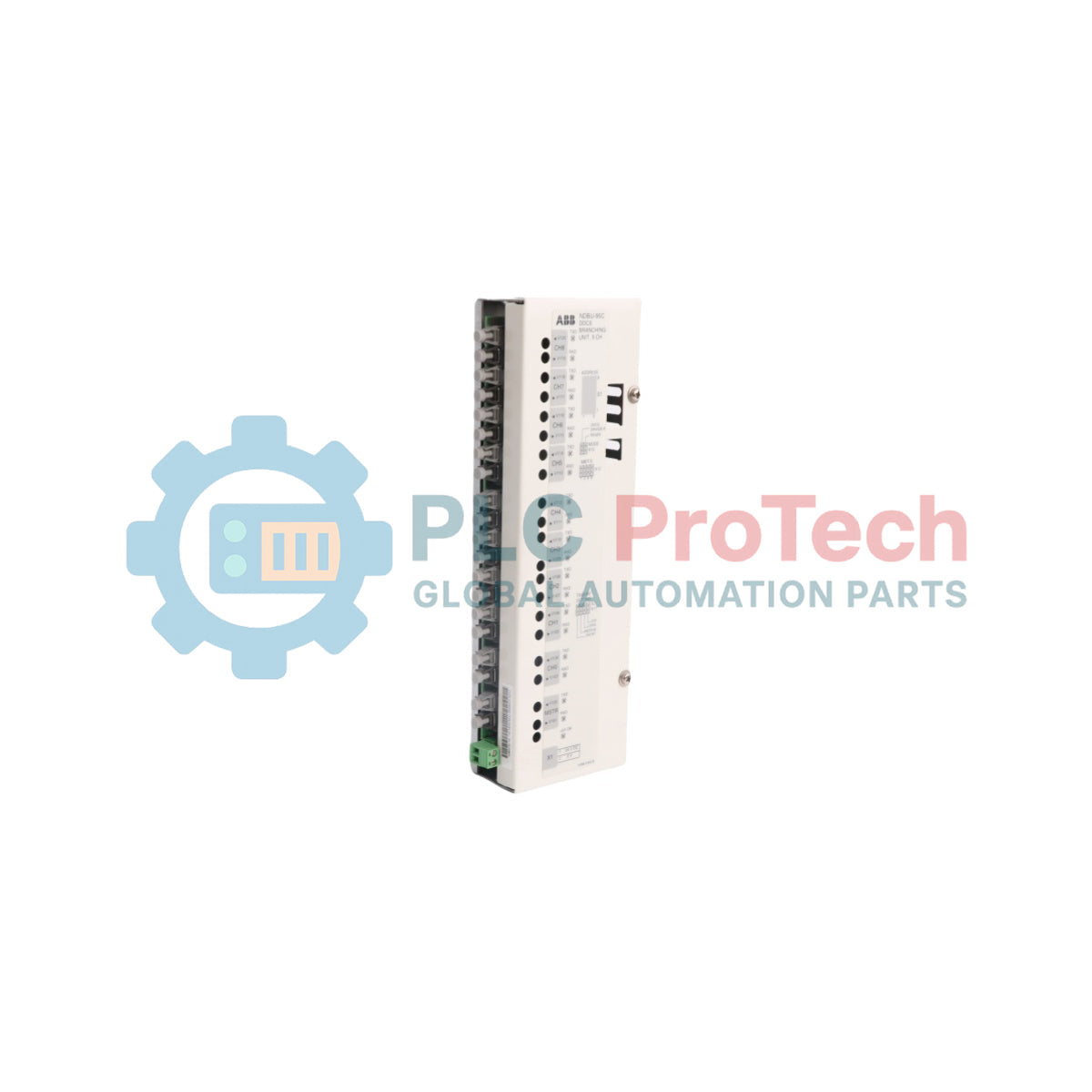

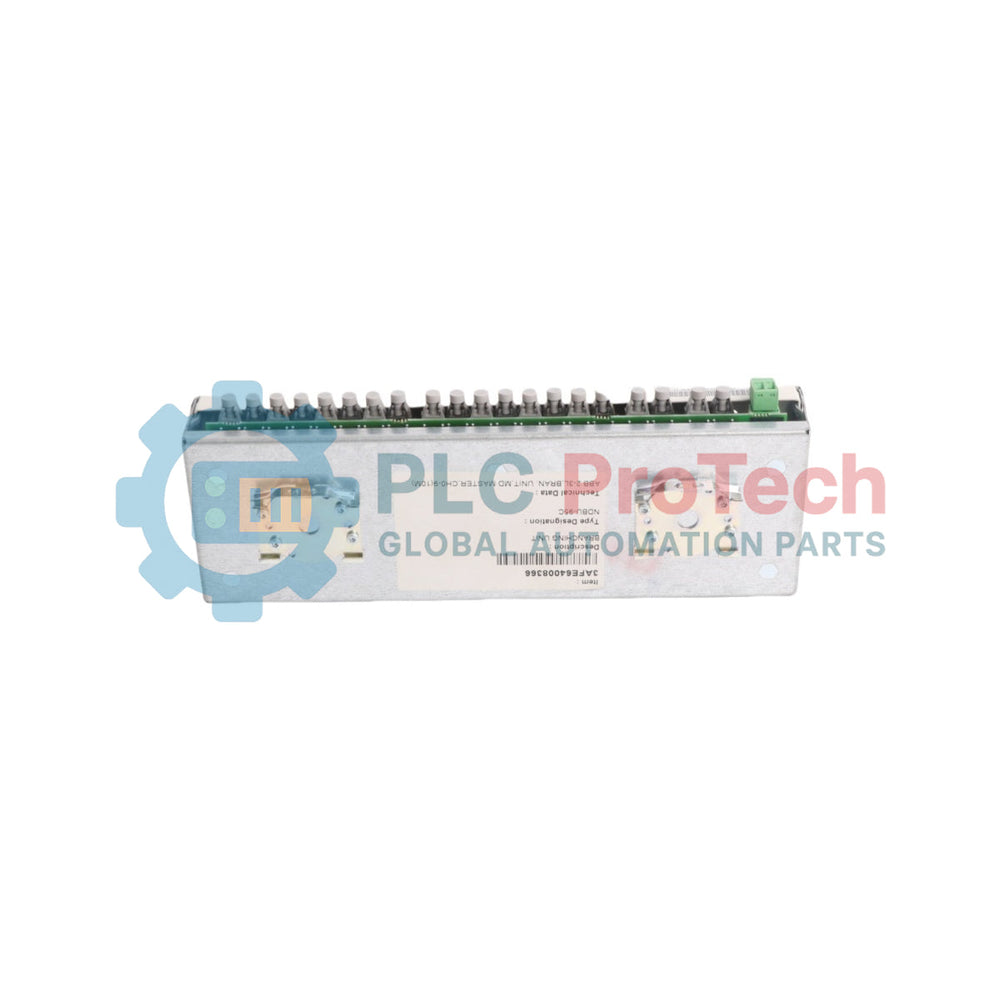

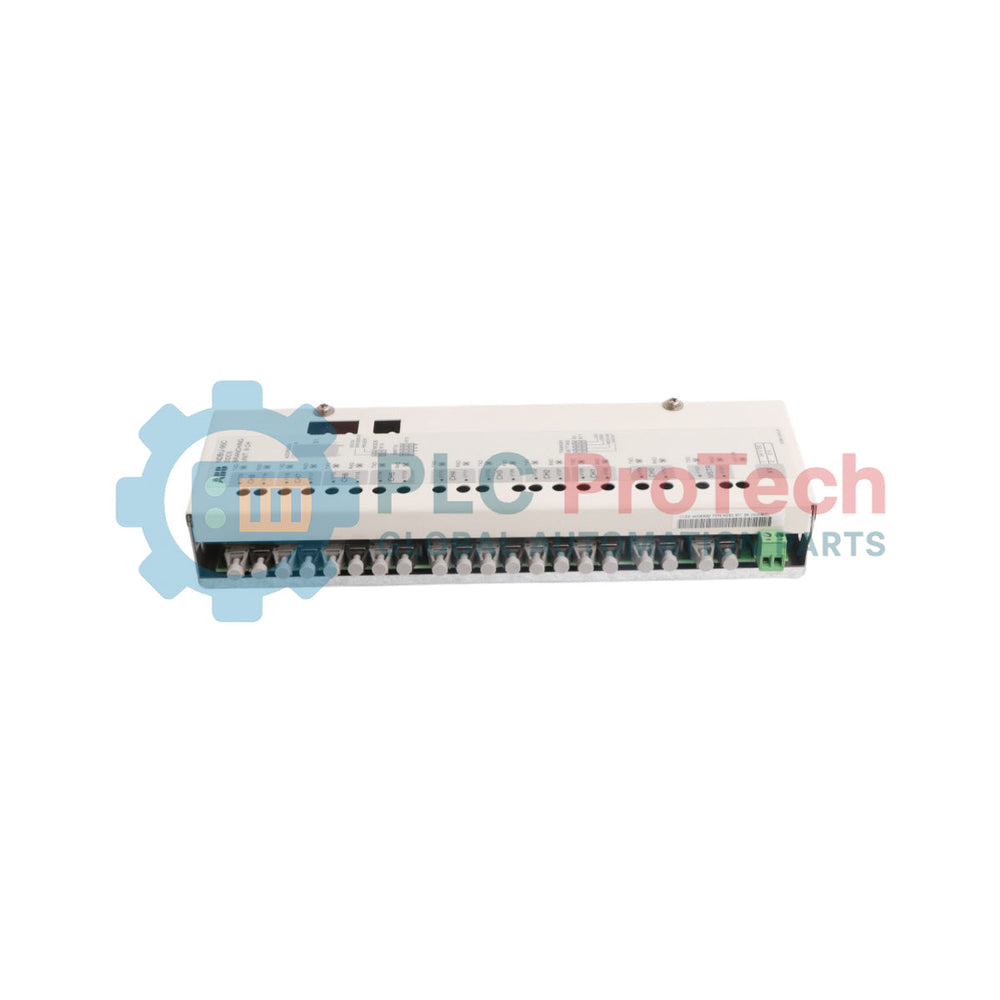

Unit Percabangan DDCS ABB NDBU-95C 64008366

SKU NDBU-95C 64008366

Tersedia
  • 12-month warranty
  • Free returns within 30 days
  • Produsen: ABB
  • Nomor Produk: NDBU-95C 64008366
  • Origin Swedia, Finlandia
  • Jenis Produk: Unit Percabangan DDCS
  • Kode batang: 8537101190
  • Pembayaran: T/T, Western Union
  • Berat: 0.55 kg
  • Dimensi: 145 mm x 170 mm x 35 mm (L x T x D)
  • Pelabuhan pengiriman: Xiamen
  • Garansi: 12 bulan

Tags

DDCS Branching Unit
Jumlah
Call sales Contact

Product Description

ABB NDBU-95C (ID Produk: 64008366) adalah unit percabangan koneksi bintang yang dirancang untuk jaringan komunikasi penggerak industri yang menggunakan protokol DDCS (Distributed Drives Communication System). Unit ini berfungsi sebagai komponen percabangan 9 kanal untuk memungkinkan komunikasi tautan optik yang andal dan perluasan jaringan dalam arsitektur kontrol multi-penggerak, seperti sistem penggerak seri ACS800 dan ACS880.

Fitur

  • Arsitektur 9 Kanal: Dilengkapi 9 kanal optik (CH0 hingga CH8) serta koneksi kanal master (MSTR) untuk menangani distribusi data multipoint.
  • Komponen Optik Berkecepatan Tinggi: Memiliki pemancar dan penerima optik 10 MBd pada semua kanal master dan cabang.
  • Dukungan Media Fleksibel: Kompatibel dengan sistem kabel Plastic Optical Fibre (POF) dan Hard Clad Silica (HCS), bergantung pada kebutuhan jarak transmisi.
  • Arus Transmisi yang Dapat Dikonfigurasi: Mendukung pengaturan daya pemancar yang dapat disesuaikan (Pendek, Sedang, Panjang) melalui konfigurasi papan untuk menyesuaikan panjang tautan serat optik.
  • Pemilihan Alamat Perangkat Keras: Mengintegrasikan sakelar DIP 8 posisi (S1) yang memungkinkan penetapan alamat node pada tingkat perangkat keras dalam hierarki bintang terstruktur.

Aplikasi

  • Sistem Multi-Penggerak ACS800: Digunakan sebagai komponen distribusi jaringan utama dan suku cadang untuk varian konfigurasi ACS800-107.
  • Platform Multi-Penggerak ACS880: Diintegrasikan dalam topologi kontrol kompleks yang melibatkan arsitektur penggerak ACS880-207.
  • Konverter Daya Tirisistor DCS: Mengoordinasikan distribusi sinyal optik saat berinteraksi dengan segmen konverter daya penggerak DC.
  • Jaringan Komunikasi DriveWindow: Berfungsi sebagai node perangkat keras pusat yang menghubungkan komputer host untuk komisioning yang menjalankan perangkat lunak DriveWindow dengan pengontrol penggerak di hilir.

Spesifikasi Teknis

Parameter Nilai
Produsen ABB
Model NDBU-95C
ID Produk 64008366
Penamaan Tipe ABB NDBU-95
Jenis Produk Unit percabangan koneksi bintang (Unit Percabangan DDCS)
Laju Komponen Optik 10 MBd (Semua kanal CH0...CH8 dan MSTR)
Protokol Komunikasi Protokol DDCS
Catu Daya Masukan 24 V DC
Kanal yang Tersedia 9 kanal
Negara Asal Finlandia (FI) / Swedia (SE)
Berat Bersih Produk 0.55 kg
Dimensi (L x T x D) 145 mm x 170 mm x 35 mm

Panduan Instalasi

  • Konfigurasi Hierarki Alamat: Sebelum pengoperasian jaringan, atur alamat node unit melalui sakelar DIP S1 yang terpasang pada papan. Unit percabangan yang secara fisik berada paling dekat dengan PC kontrol harus dikonfigurasi dengan nomor alamat tertinggi dalam rentang alamat yang diizinkan, yaitu 124 hingga 76.
  • Aturan Pengaturan Tautan Optik: Pertahankan kecepatan komponen yang seragam di seluruh jaringan tautan fisik. Mencampur modul optik 5 MBd dan 10 MBd pada loop transmisi yang sama dilarang keras untuk mencegah kehilangan data atau penurunan kualitas sinyal.
  • Pengelolaan Kanal yang Tidak Digunakan: Untuk memaksimalkan efisiensi sumber daya internal dan mencegah gangguan tata letak, pilih opsi jumper perangkat lunak/perangkat keras DISABLED untuk semua kanal optik yang tidak digunakan.
  • Batas Panjang Serat:
    • Plastic Optical Fibre (POF): Maks. 30 m untuk penggerak ACS; maks. 20 m untuk struktur penggerak DCS.
    • Hard Clad Silica (HCS): Maks. 200 m untuk konfigurasi ACS; maks. 50 m untuk instalasi DCS.
Shipping & Returns

Global Express Shipping

  • Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our technical warranty.
FAQ
Apakah saluran serat optik 5 MBd dan 10 MBd dapat dicampur pada perangkat?
Tidak. Mencampur komponen optik 5 MBd dan 10 MBd dalam satu kerangka komunikasi yang sama tidak memungkinkan, karena kedua ujung jalur transmisi harus seragam.
Berapa rentang alamat perangkat keras jaringan yang diizinkan untuk perangkat ini?
Alamat unit cabang yang diizinkan yang dikonfigurasi melalui saklar DIP S1 berkisar dari 76 hingga 124, dengan alamat 124 sebagai pengaturan tata letak default pabrik.
Tindakan apa yang harus diambil untuk saluran di papan yang tidak digunakan?
Jika saluran tertentu di papan tidak dipilih atau digunakan dalam konfigurasi jaringan saat ini, pengaturan pemancarannya harus diubah menjadi NONAKTIF.
