ABB

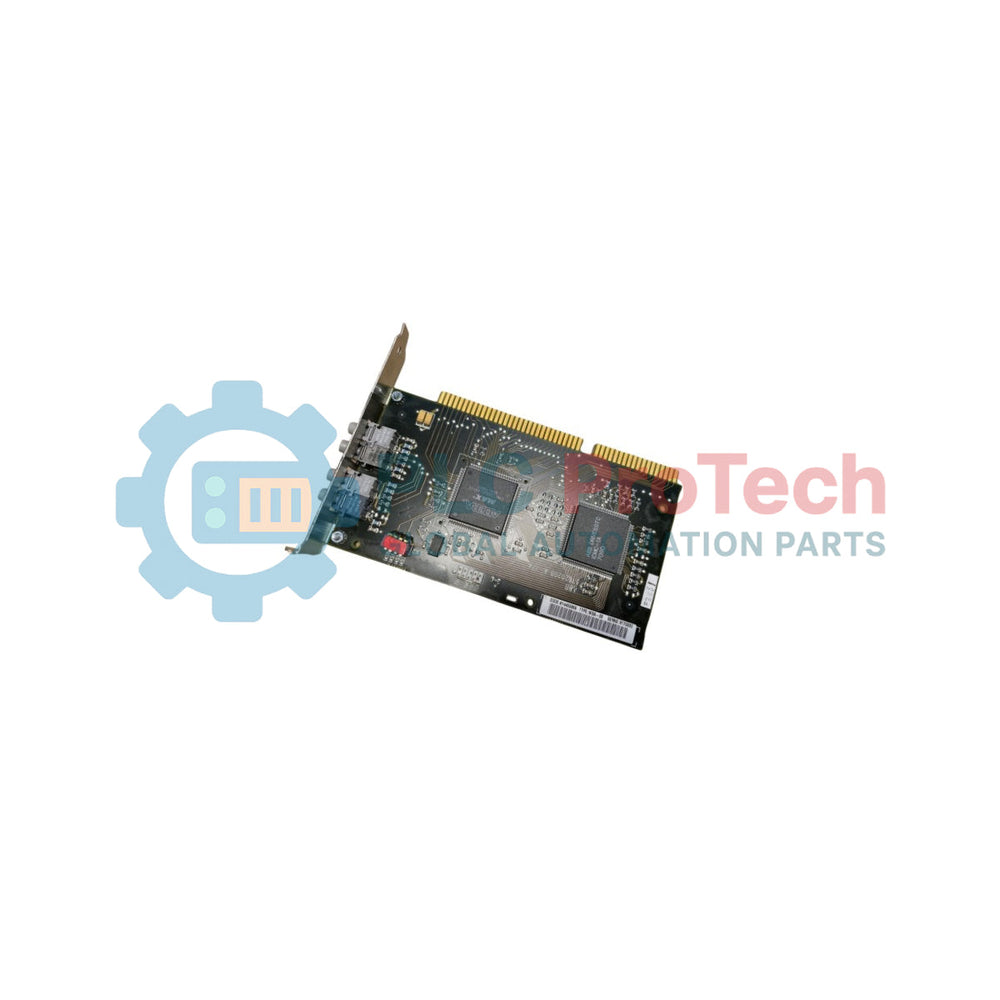

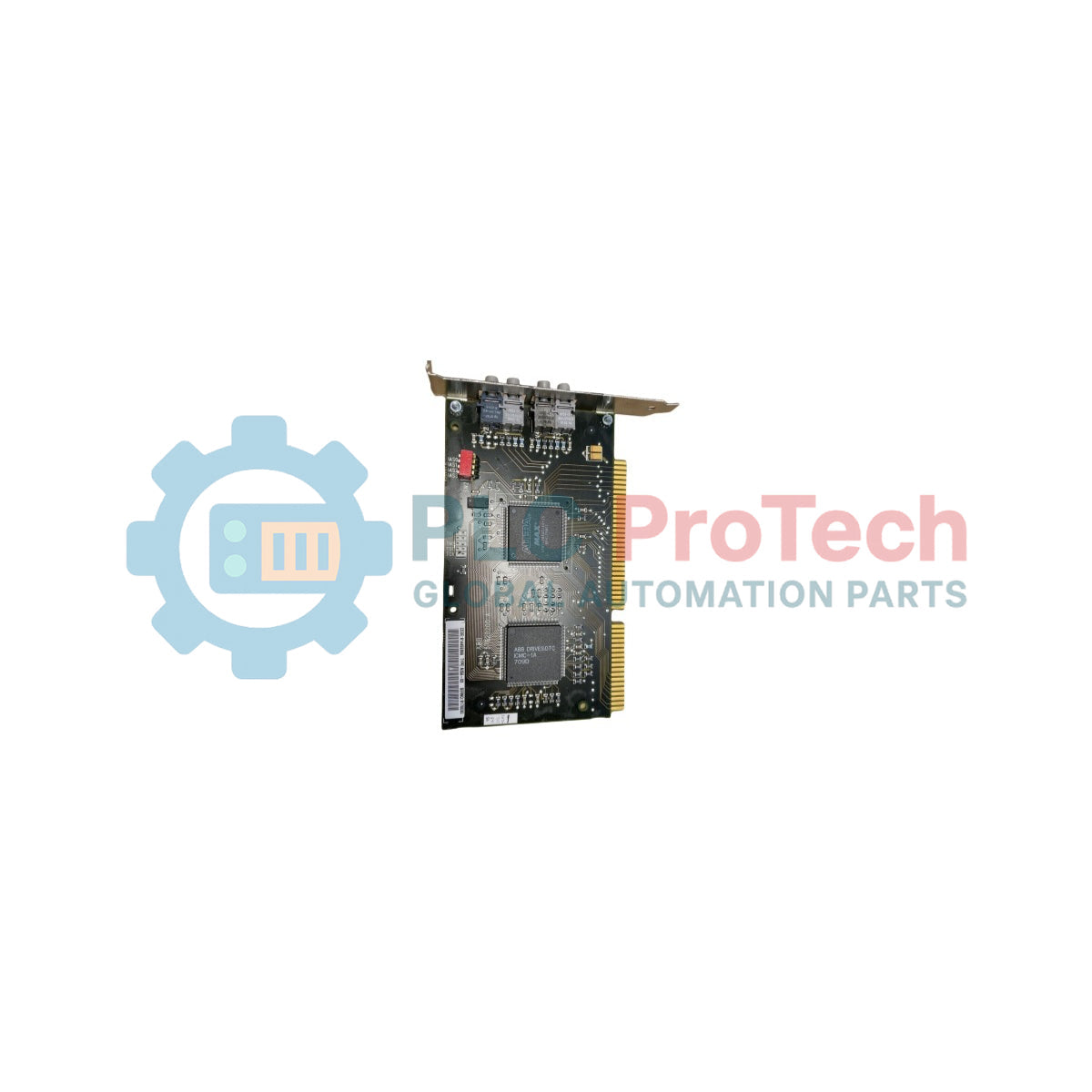

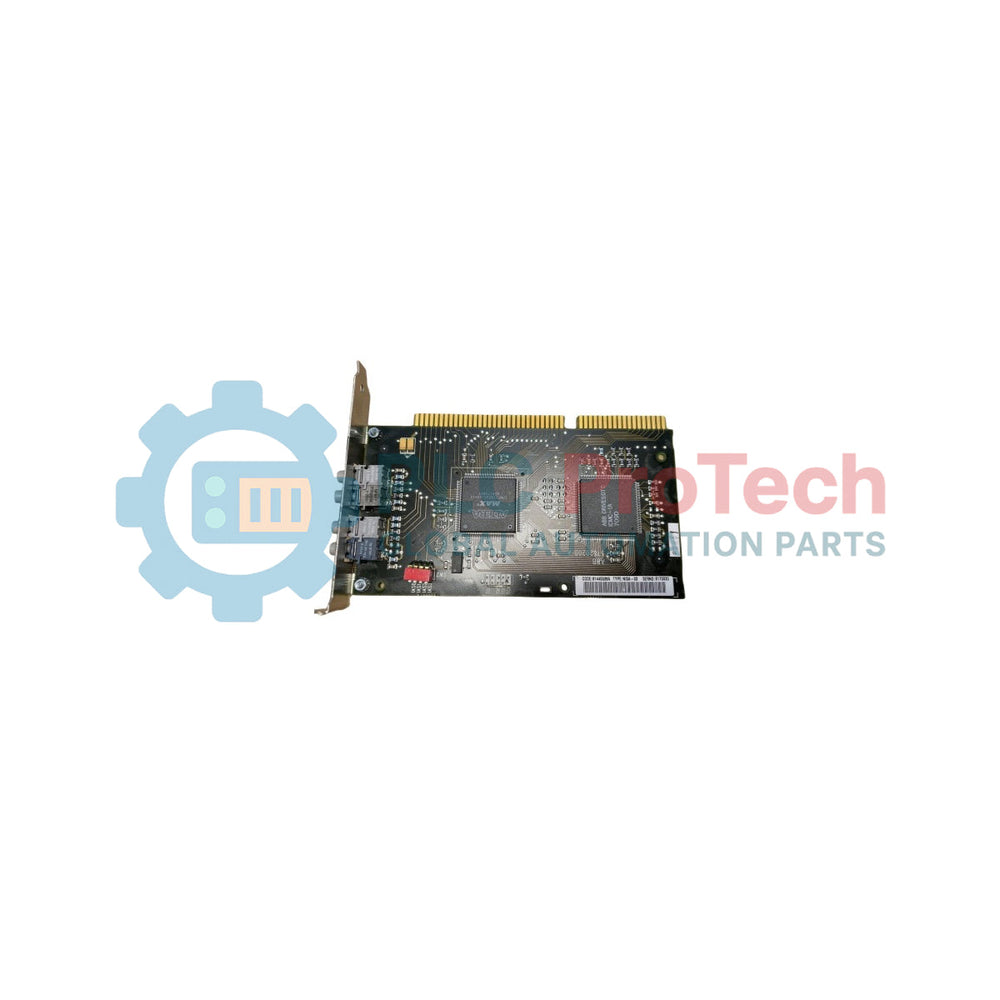

ABB NISA-03 Papan Antarmuka Adaptor DDCS/ISA

SKU NISA-03

Tersedia
  • 12-month warranty
  • Free returns within 30 days
  • Produsen: ABB
  • Nomor Produk: NISA-03
  • Origin Finlandia
  • Jenis Produk: Papan Adaptor Komunikasi
  • Kode batang: 8537101190
  • Pembayaran: T/T, Western Union
  • Berat: 0.1 kg
  • Dimensi: 2,5 cm x 12,7 cm x 17,8 cm
  • Pelabuhan pengiriman: Xiamen
  • Garansi: 12 bulan

Tags

Communication Adapter Boards

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

ABB NISA-03 Papan Antarmuka Adaptor DDCS/ISA

Download Open in new tab
Jumlah
Call sales Contact

Product Description

Deskripsi

NISA-03 adalah papan antarmuka adaptor DDCS/ISA khusus yang dikonfigurasi untuk memungkinkan pengendalian dan pemantauan langsung drive keluarga produk ABB ACS 600 (juga disebut ACx 600) dari komputer desktop pribadi. Papan adaptor elektronik ini menyediakan koneksi komunikasi berkecepatan tinggi yang memungkinkan penggunaan perangkat lunak DriveWare PC, seperti DriveWindow, untuk commissioning drive, diagnostik, dan pengelolaan parameter. Beroperasi melalui dua saluran optik terpisah dengan menggunakan protokol DDCS proprietari, modul ini menyediakan jembatan serat optik yang andal ke papan kontrol aplikasi dan motor yang dikelola melalui jaringan.

Fitur

  • Pemrosesan DDCS Dua Saluran: Dilengkapi satu saluran optik berkecepatan 5 megabaud dan satu saluran optik berkecepatan 10 megabaud untuk mengakomodasi berbagai kecepatan koneksi papan terminal.
  • Integrasi Bus PC: Menggunakan satu slot ekspansi ISA 16-bit standar pada motherboard komputer desktop.
  • Dukungan Arsitektur Multi-Drive: Mendukung distribusi sinyal ke beberapa konverter frekuensi individual jika dipasangkan dengan unit percabangan seri NDBU.

Aplikasi

  • Komunikasi Perangkat Lunak DriveWare PC: Menghubungkan PC desktop kantor standar yang menjalankan perangkat lunak DriveWindow dengan sistem drive pabrik industri.
  • Antarmuka Keluarga Produk ACS 600: Berfungsi sebagai komponen antarmuka serat optik utama untuk mengonfigurasi dan memantau drive motor bertegangan rendah.
  • Jaringan Drive Terdistribusi: Terhubung ke papan kontrol NAMC dan node percabangan NDBU untuk membentuk susunan otomasi multi-drive yang kompleks.

Spesifikasi Teknis

Parameter Nilai
Produsen ABB
Model NISA-03
Jenis Modul Adaptor DDCS/ISA
Slot Antarmuka Host ISA 16-bit
Sumber Daya Pengalamatan 32 lokasi I/O berurutan
Alamat Dasar I/O Default 280H
Alamat Dasar I/O Alternatif 2A0H
Kecepatan Maksimum Saluran Optik CH0 5 MBaud
Kecepatan Maksimum Saluran Optik CH1 10 MBaud
Negara Asal Finlandia (FI)

Koneksi/Antarmuka

Saluran Perangkat Keras Koneksi / Kompatibilitas Jenis Kabel & Panjang Maksimum yang Diizinkan



CH0 (5 MBaud)

 NAMC-03/04/11 (dengan opsi NDCO-03), NDBU-91  POF (Serat Optik Plastik) <= 15 m



CH1 (10 MBaud)

 NAMC-11 (dengan opsi NDCO-01/02), NAMC-21, NDBU-85/95  POF <= 30 m ATAU HCS (Serat Silika Berlapis Keras) <= 200 m

Panduan Pemasangan

  • Tindakan Pencegahan Elektrostatis: Pastikan gelang tangan pembumian digunakan selama semua tahap penanganan, karena sirkuit terpadu pada papan sangat sensitif terhadap pelepasan muatan elektrostatis (ESD).
  • Konfigurasi Alamat: Periksa konfigurasi PC host untuk memastikan tidak ada kartu antarmuka yang sudah menggunakan ruang alamat dasar default 280H. Jika terjadi konflik, sesuaikan sakelar DIP pada papan (IAS0 hingga IAS2) untuk memilih profil alamat alternatif 2A0H.
  • Pemasangan Kartu: Tekan kartu adaptor dengan kuat dan merata ke dalam slot ISA 16-bit yang tersedia pada motherboard komputer yang telah dimatikan, lalu kencangkan braket dengan sekrup penahan.
  • Penanganan Serat Optik: Jangan melebihi beban tarik jangka panjang maksimum sebesar 1 N atau menekuk kabel serat melebihi radius tekuk jangka pendek minimum 35 mm. Hindari menyentuh ujung serat yang terbuka, dan lindungi jalur pemasangan di dalam drive menggunakan gromet karet.
  • Peringatan Keselamatan Kelistrikan: Jangan pernah melakukan pekerjaan di dalam konverter frekuensi saat masih bertegangan. Putuskan saluran catu daya utama dan tunggu setidaknya 5 menit agar kapasitor sirkuit antara drive benar-benar kosong sebelum mengakses terminal internal.
Shipping &amp; Returns

Global Express Shipping

  • Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our technical warranty.
FAQ
Apa fungsi utama dari papan adaptor ini?
Perangkat ini berfungsi sebagai papan antarmuka ISA 16-bit standar yang memungkinkan komputer pribadi untuk mengontrol dan memantau keluarga drive ABB ACS 600 menggunakan aplikasi DriveWare PC seperti DriveWindow.
Bagaimana cara mengatasi konflik alamat I/O saat instalasi?
Papan ini memiliki alamat dasar I/O default 280H. Jika ruang alamat ini sudah digunakan, Anda dapat mengubah konfigurasi menjadi 2A0H menggunakan saklar DIP onboard (IAS0, IAS1, dan IAS2).
Apa pembatasan penanganan untuk kabel serat optik yang terhubung?
Kabel serat optik harus ditangani dengan hati-hati. Mereka memerlukan radius lentur jangka pendek minimum 35 mm, beban tarik jangka panjang maksimum 1 N, dan ujung kabel yang terbuka tidak boleh disentuh karena sensitif terhadap kotoran.
Di mana kabel serat terhubung di dalam konverter frekuensi?
Di dalam modul drive, kabel optik terhubung langsung ke Saluran 3 (terminal V19 dan V20) pada papan kontrol NAMC, atau ke saluran MSTR jika digunakan unit cabang NDBU.
