Deskripsi

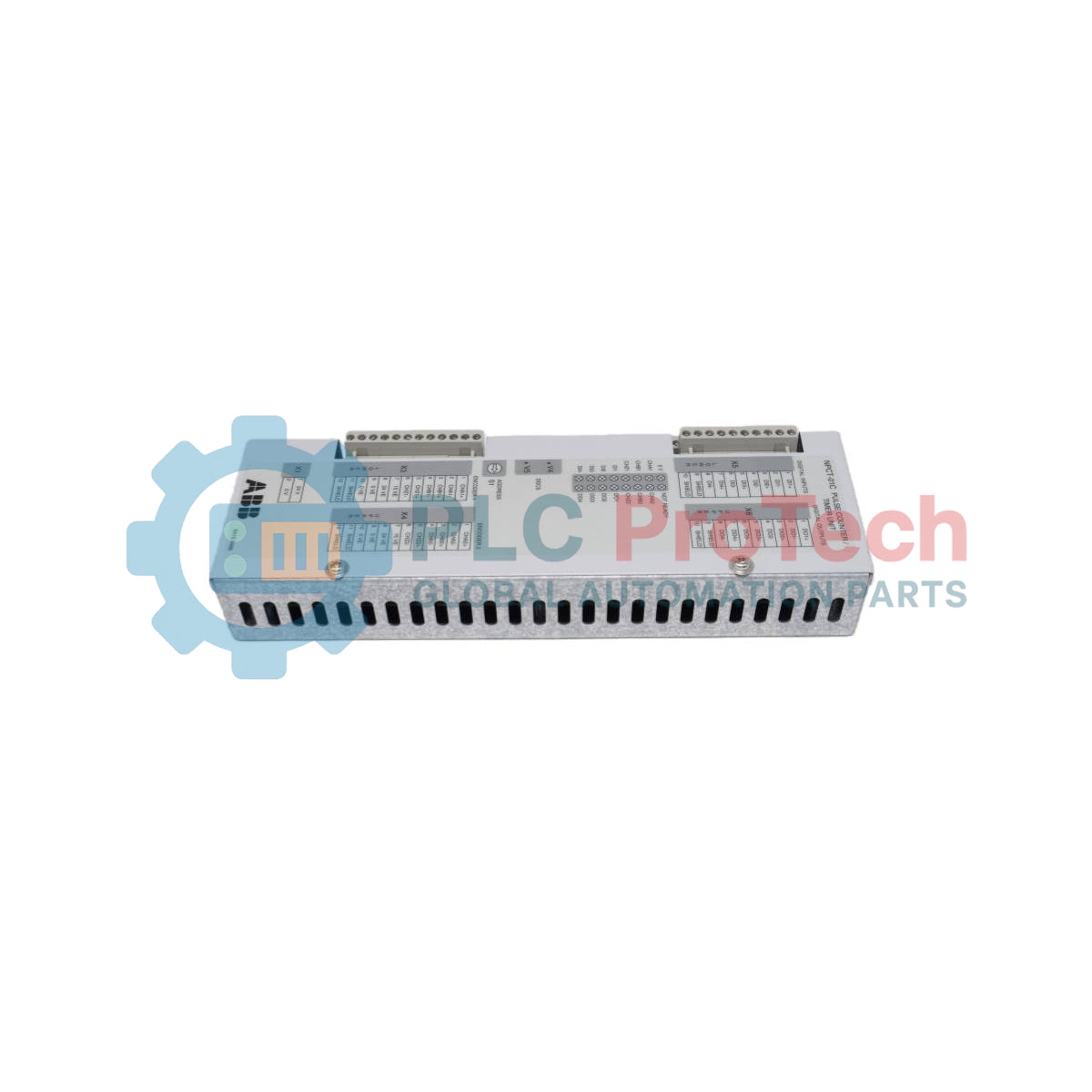

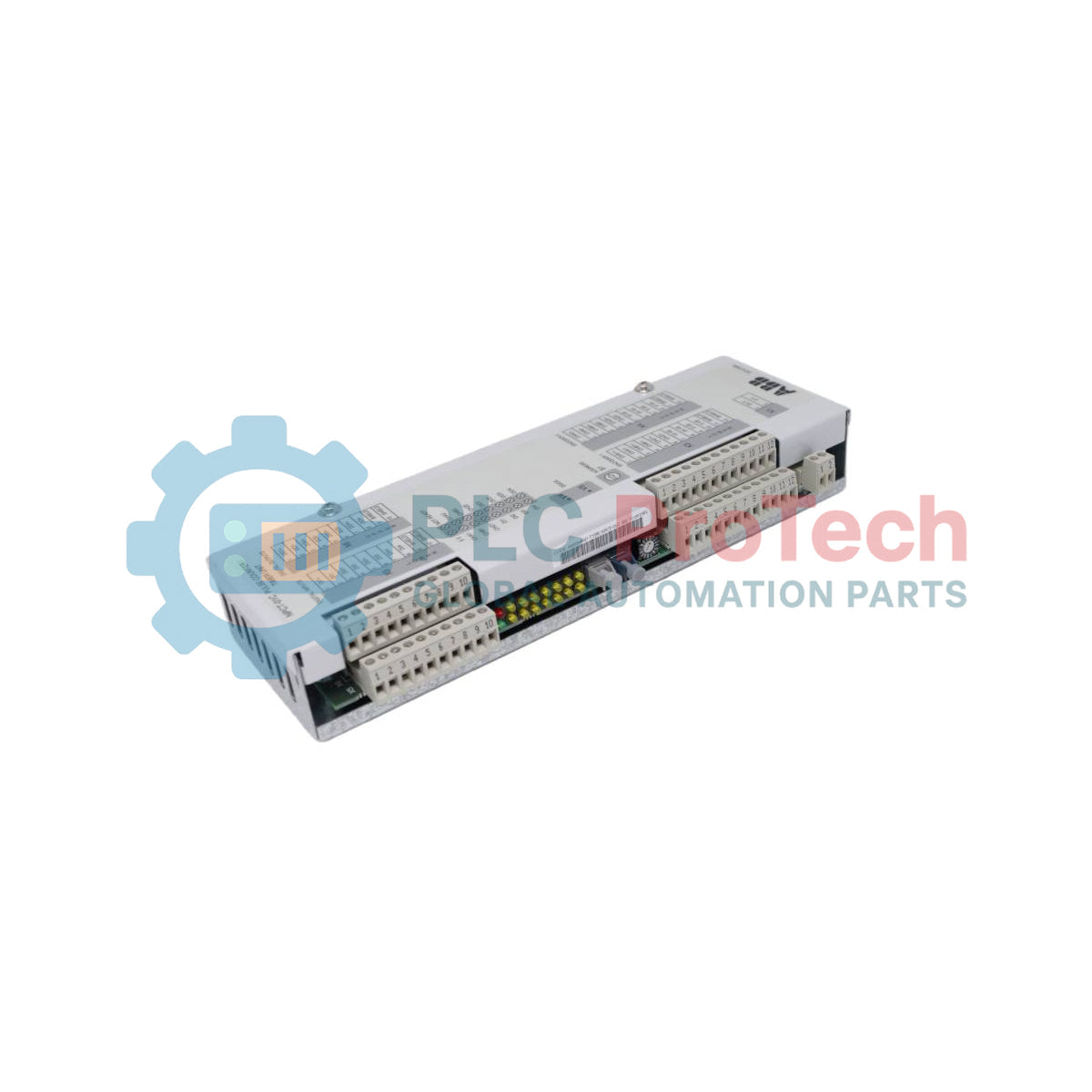

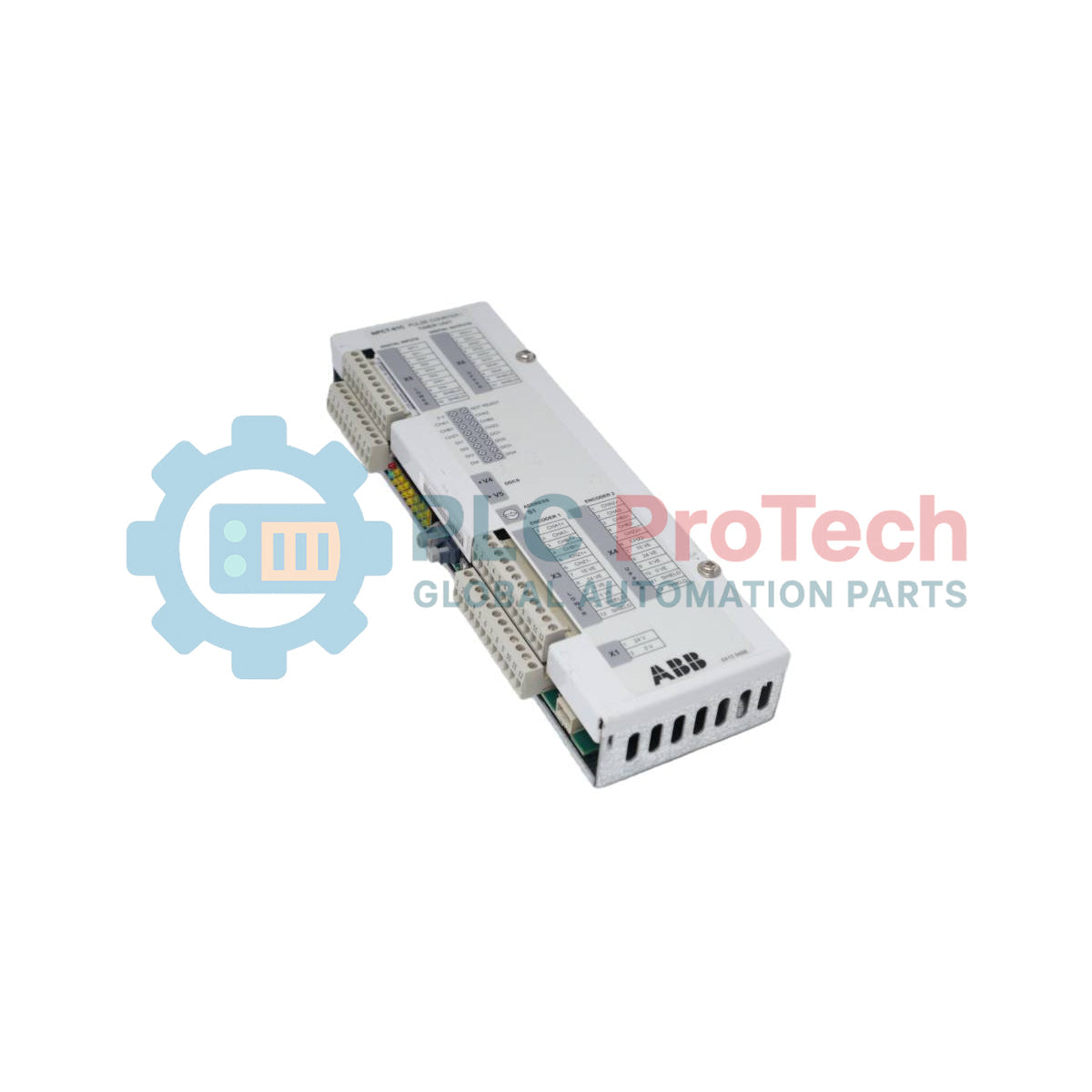

ABB NPCT-01C 64009486 adalah unit penghitung pulsa dan pewaktu berpresisi tinggi yang dirancang untuk pengukuran kecepatan dan posisi berperforma tinggi dalam lingkungan industri. Sebagai modul penting untuk protokol antarmuka komunikasi DriveBus, perangkat ini terintegrasi secara mulus dengan arsitektur sistem pengontrol AC 800M. Perangkat ini dilengkapi perangkat keras pemrosesan khusus yang mampu menjalankan fungsi penghitung berbasis perangkat keras yang cepat dan dapat diprogram, register penahan untuk menangkap kejadian, serta kontrol keluaran digital yang dipercepat dan digerakkan langsung oleh posisi waktu nyata atau interval waktu. Dirancang khusus untuk aplikasi dengan keandalan tinggi, perangkat ini memiliki dua input encoder canggih, empat input digital, dan empat output digital untuk menyediakan kemampuan sinkronisasi dan pemantauan input/output industri yang komprehensif.

Fitur

• Dua input encoder yang dikonfigurasi untuk pelacakan pengukuran kecepatan teknis dan posisi secara presisi.
• Empat input digital diskret yang dipasangkan dengan empat output digital berbasis perangkat keras untuk respons kontrol proses yang cepat.
• Mode penghambatan osilasi tepi (EOSC_MODE) yang dirancang khusus untuk menolak kemunculan tepi pulsa palsu yang dihasilkan oleh getaran mekanis pada kecepatan rendah atau osilasi poros motor.
• Perhitungan posisi fleksibel yang mendukung mode inkremental standar dan mode absolut tersinkronisasi yang mengacu pada pulsa nol encoder.
• Fungsi pengawas terintegrasi yang menyediakan pengawasan koneksi diagnostik waktu nyata antara modul antarmuka utama dan logika perangkat keras.
• Konfigurasi kata data internal 24-bit khusus yang dioptimalkan untuk penskalaan matematis yang akurat dan konversi perhitungan frekuensi.

Aplikasi

• Arsitektur otomasi penggerak seksi, termasuk sistem penggerak rolling mill dan sistem kontrol penggerak mesin kertas canggih.
• Loop aplikasi penskalaan frekuensi rotasi dan frekuensi tacho yang presisi.
• Pelacakan perpindahan sudut industri dan sinkronisasi posisi secara waktu nyata.
• Penangkapan kejadian berbasis perangkat keras berkecepatan tinggi dan perekaman status digital.

Spesifikasi Teknis

Panduan Pemasangan

• Pemasangan Rel DIN: Kaitkan bibir atas pelat dasar unit ke antarmuka rel DIN TS 35/7.5 horizontal standar, lalu pasang rakitan mekanis ke posisinya sebelum mengaktifkan mekanisme pengunci tiga posisi (OPEN, SLIDE, LOCKED).
• Konfigurasi Alamat: Nomor identifikasi perangkat yang ditetapkan di dalam lingkungan pohon perangkat lunak Control Builder harus sama persis dengan indeks alamat perangkat yang dipilih secara fisik melalui sakelar S1 pada bodi modul.
• Sambungan Pembumian: Gunakan sistem penguncian pelat belakang logam terintegrasi untuk membentuk jalur sambungan pembumian struktural yang efektif langsung ke rangka rel DIN yang telah dibumikan.
• Pengkabelan dan Pelindung Sinyal: Pastikan aturan isolasi perutean kabel yang sesuai diterapkan pada jalur kabel encoder frekuensi tinggi untuk mengisolasi derau struktural dari jalur distribusi daya utama secara efektif.
