Produsen: ABB
Nomor Produk: NTAC-02
Negara asal:Swedia
Jenis Produk: Modul Antarmuka Encoder Pulsa
Kode batang: 8537101190
Pembayaran: T/T, Western Union
Berat: 220g
Dimensi: 45 mm x 75 mm x 105 mm
Pelabuhan pengiriman: Xiamen
Garansi: 12 bulan

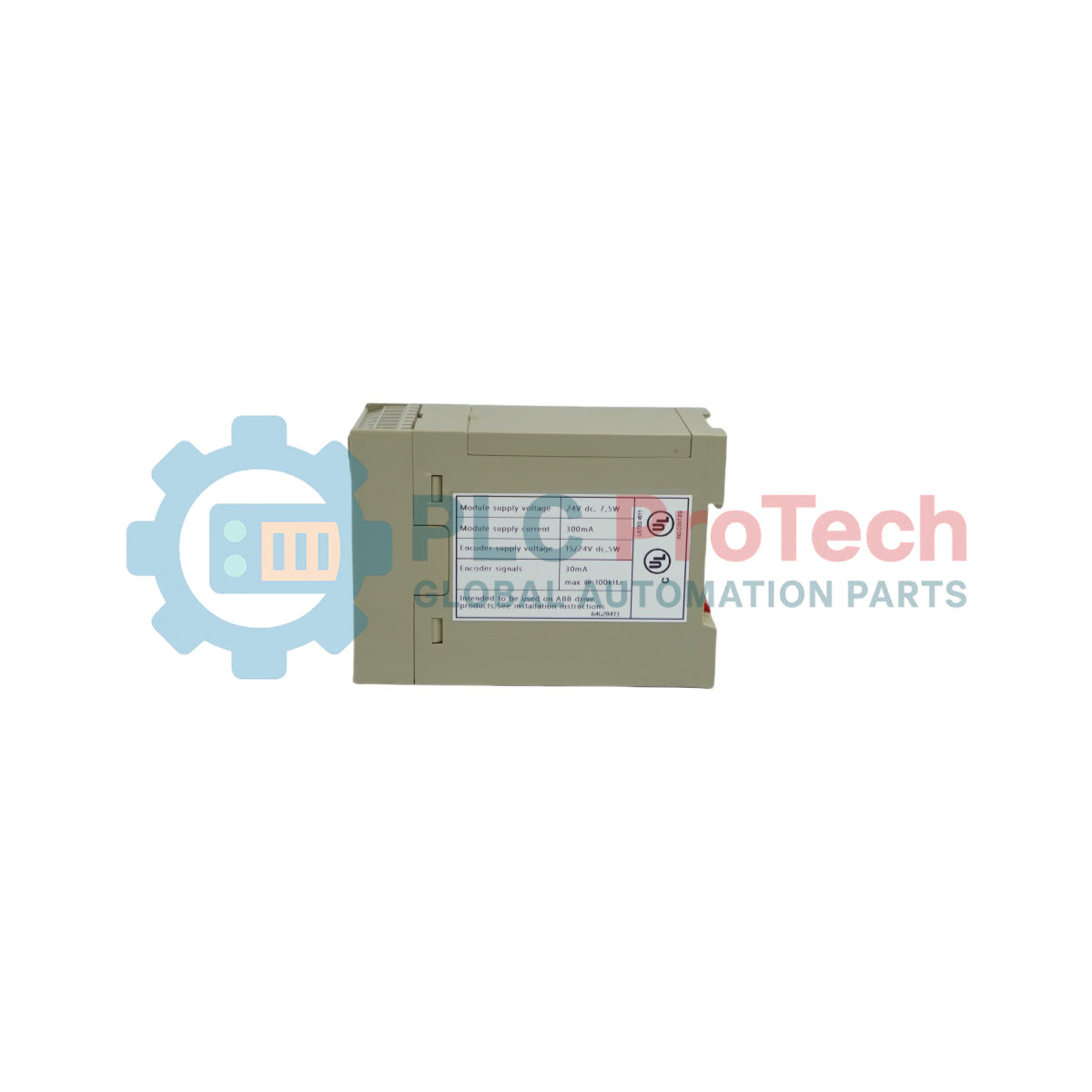

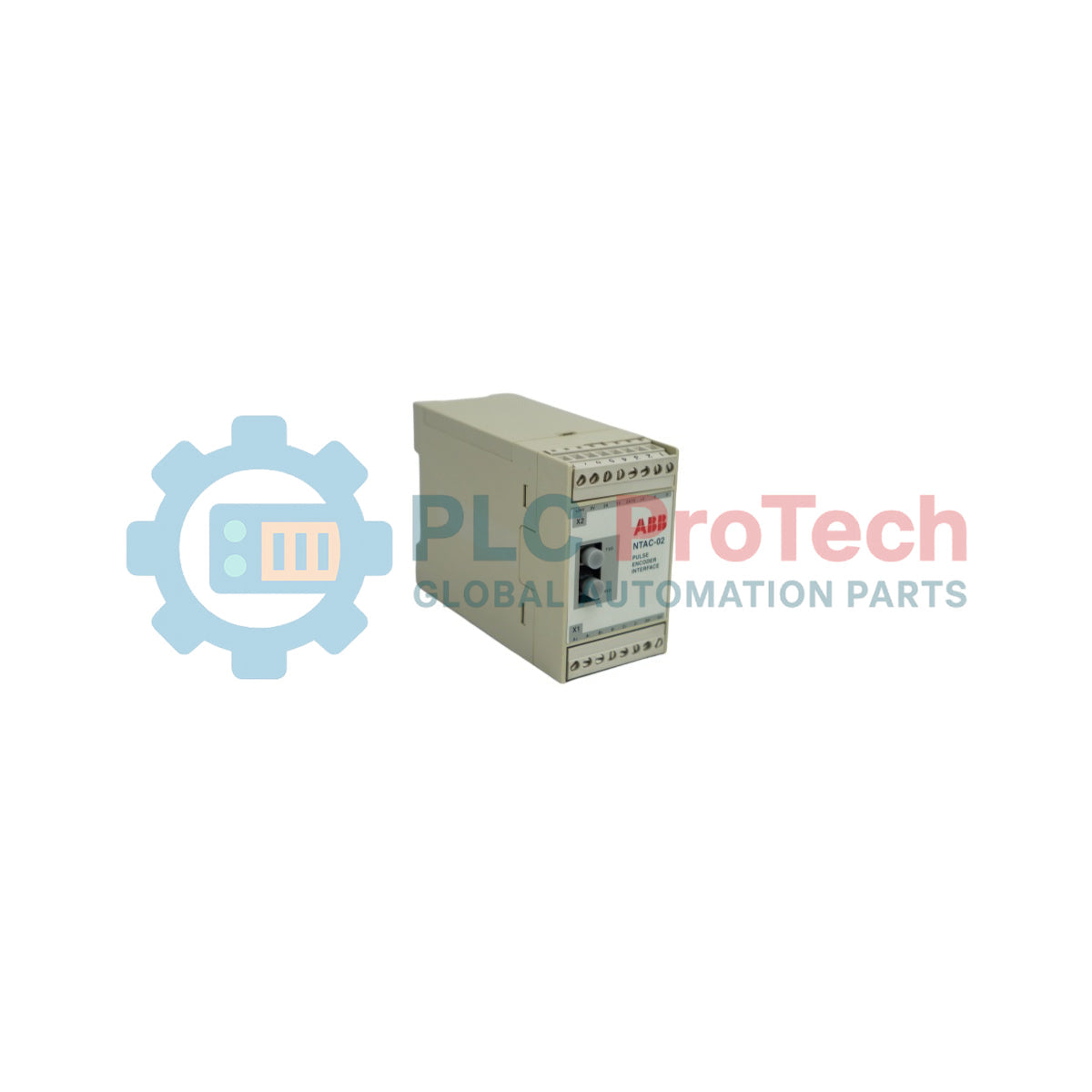

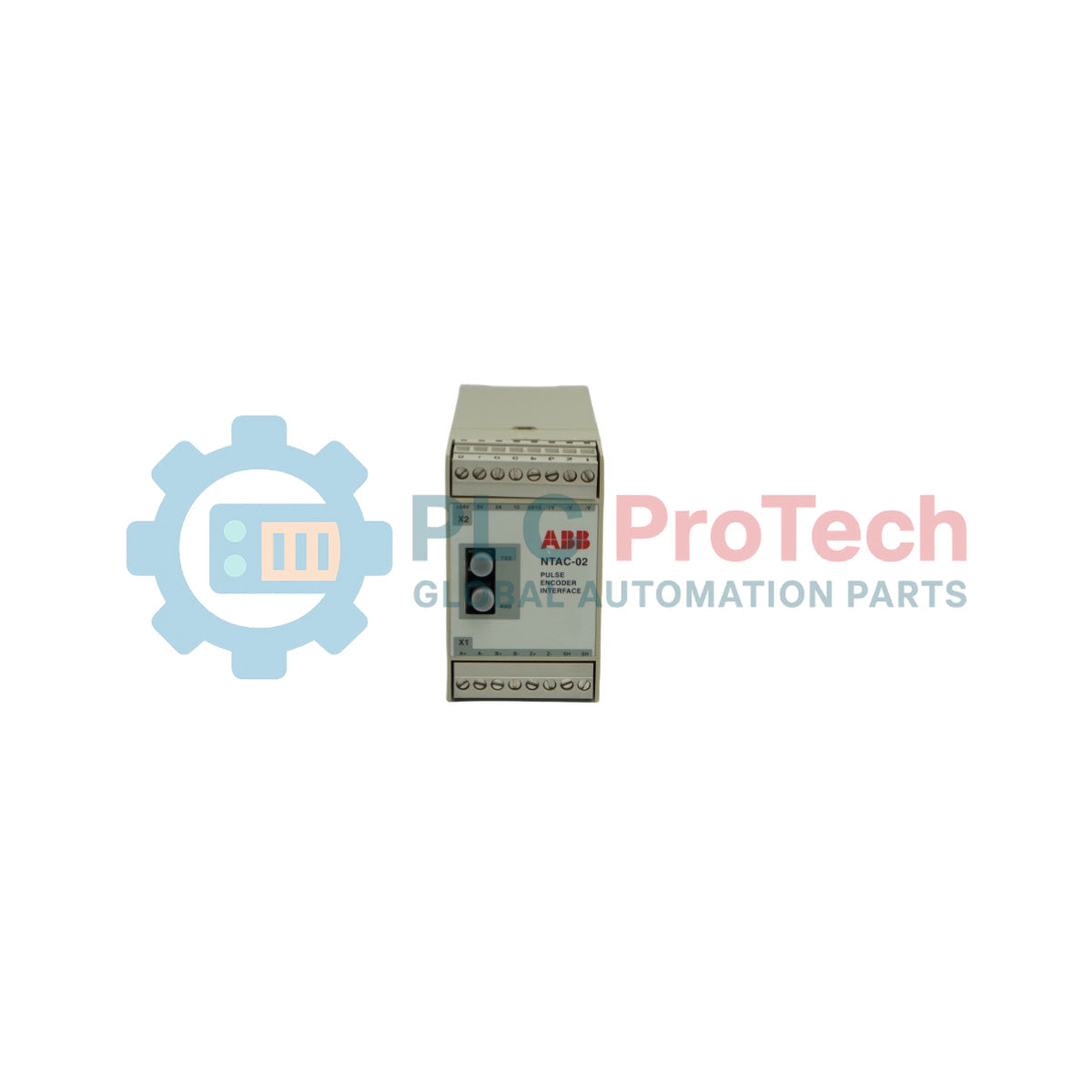

ABB NTAC-02 adalah Modul Antarmuka Encoder Pulsa yang dirancang untuk konverter frekuensi ABB ACS 600. Modul ini menyediakan antarmuka untuk koneksi encoder pulsa digital saat diperlukan umpan balik kecepatan atau posisi yang akurat dari poros motor.
Modul Antarmuka Encoder Pulsa NTAC-02 terhubung ke penggerak ACS 600 melalui tautan komunikasi protokol DDCS optik. Modul ini biasanya terhubung dengan modul opsional lainnya pada Saluran CH1 Papan Aplikasi dan Kontrol Motor NAMC, tempat papan NAMC berfungsi sebagai master komunikasi. :contentReference[oaicite:0]{index=0}
ABB NTAC-02 mendukung aplikasi umpan balik encoder untuk lingkungan Standard Application Program, System Application Program, Crane Drive Application Program, dan Application Program Template pada ACS 600. :contentReference[oaicite:1]{index=1}
| Item | Deskripsi |
|---|---|
| Modul | Modul Antarmuka Encoder Pulsa NTAC-02 |
| Isi Paket | Modul NTAC-02 |
| Aksesori yang Disertakan | Tiga pasang kabel serat optik (120/370/2000 mm) |
| Aksesori yang Disertakan | Dua jembatan jumper untuk pemilihan tegangan encoder |
| Aksesori Pemasangan | Rel pemasangan DIN 50022, 35 x 7,5 mm, panjang 45 mm |
| Parameter | Spesifikasi |
|---|---|
| Produsen | ABB |
| Model | NTAC-02 |
| Jenis Produk | Modul Antarmuka Encoder Pulsa |
| Sistem yang Kompatibel | Konverter frekuensi ACS 600 |
| Antarmuka Komunikasi | Tautan komunikasi protokol DDCS optik |
| Saluran Komunikasi | CH1 pada Papan Aplikasi dan Kontrol Motor NAMC |
| Jenis Encoder | Encoder pulsa digital |
| Casing | Plastik |
| Dimensi | 45 mm x 75 mm x 105 mm |
| Tingkat Perlindungan | IP20 |
| Pemasangan | Pada rel pemasangan standar |
| Pengaturan Perangkat Keras | Tujuh sakelar DIP untuk mengatur nomor node |
| Nomor Node yang Dialokasikan | 16 (default) |
| Input Encoder | Kanal A, Kanal B, Kanal Z |
| Frekuensi Sinyal Maksimum | 100 kHz |
| Ambang Logika (catu daya encoder 15 V) | "1" > 7.6 V, "0" < 5 V |
| Ambang Logika (catu daya encoder 24 V) | "1" > 12.2 V, "0" < 8 V |
| Resolusi Umpan Balik Kecepatan | 0.00305 % (15 bit) |
| Kanal B | Terpisah 90 derajat listrik dari Kanal A |
| Kanal Z | Satu pulsa per putaran (digunakan dalam pemosisian) |
| Isolasi | Terisolasi dari catu daya dan bumi |
| Konsumsi Arus | Maks. 250 mA pada 24 V DC (umumnya) |
| Konektor 1 | Pemancar dan penerima cahaya (Hewlett-Packard Versatile Link) untuk sambungan ACS 600 |
| Konektor 2 | Dua blok terminal sekrup (Phoenix Contact MVBSTW 2,5/8-ST-5,08) untuk sambungan encoder dan catu daya |
| Luas Penampang Konduktor | 0.5 hingga 2.5 mm2 |
| Persetujuan Material | Disetujui UL/CSA |
| Imunitas terhadap Semburan Transien Cepat | IEC 801-4: 4 kV 5/50 ns |
| Emisi Elektromagnetik | Sesuai dengan EN 55022 B |
| Antarmuka | Fungsi |
|---|---|
| Pemancar dan Penerima Optik | Sambungan ke ACS 600 melalui antarmuka optik Hewlett-Packard Versatile Link |
| Blok Terminal Sekrup | Sambungan encoder dan catu daya |
| Kanal Encoder A | Input sinyal encoder pulsa |
| Kanal Encoder B | Input sinyal encoder pulsa dengan pergeseran fase listrik 90 derajat dari Kanal A |
| Kanal Encoder Z | Input satu pulsa per putaran untuk pemosisian |
| Program Aplikasi | Versi |
|---|---|
| Program Aplikasi Standar ACS 600 | Versi 5.0 atau yang lebih baru |
| Program Aplikasi Sistem ACS 600 | Versi 4.2 atau yang lebih baru |
| Program Aplikasi Penggerak Derek ACS 600 | Versi 5.0 atau yang lebih baru |
| Templat Program Aplikasi ACS 600 | Semua versi |
