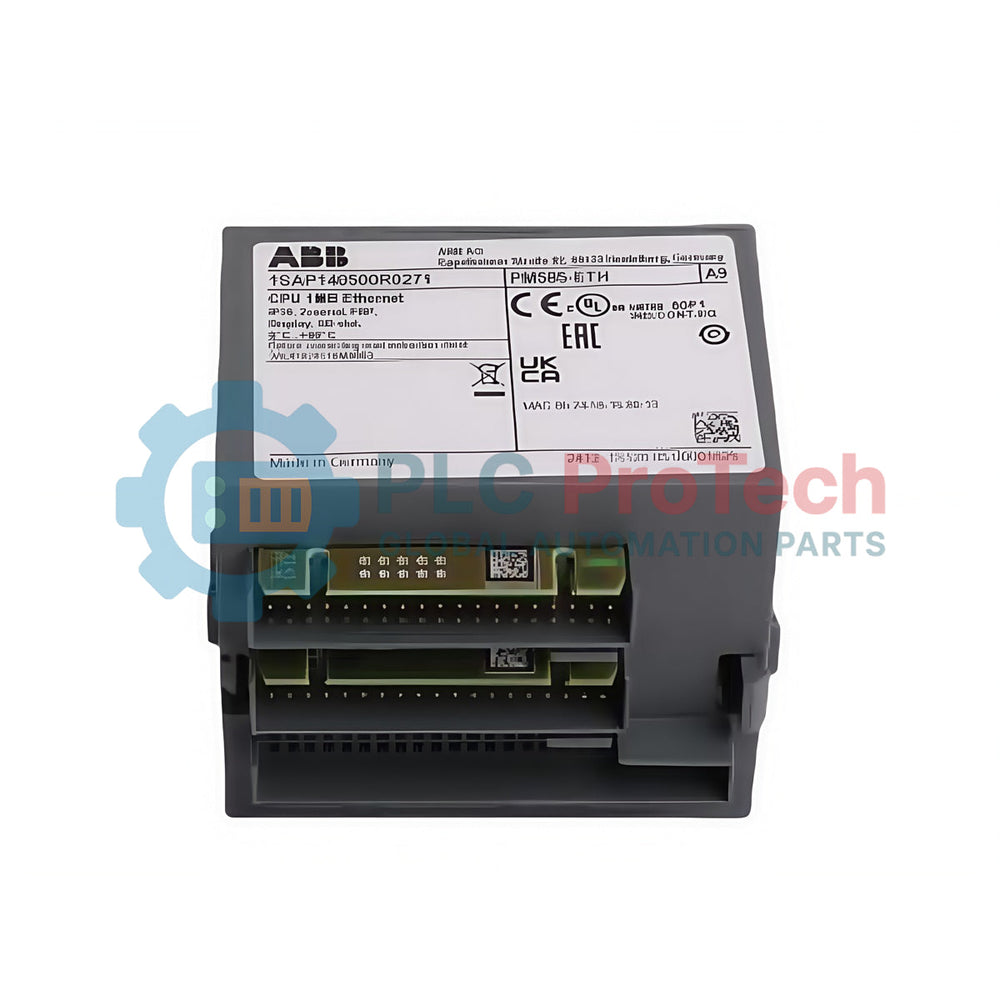

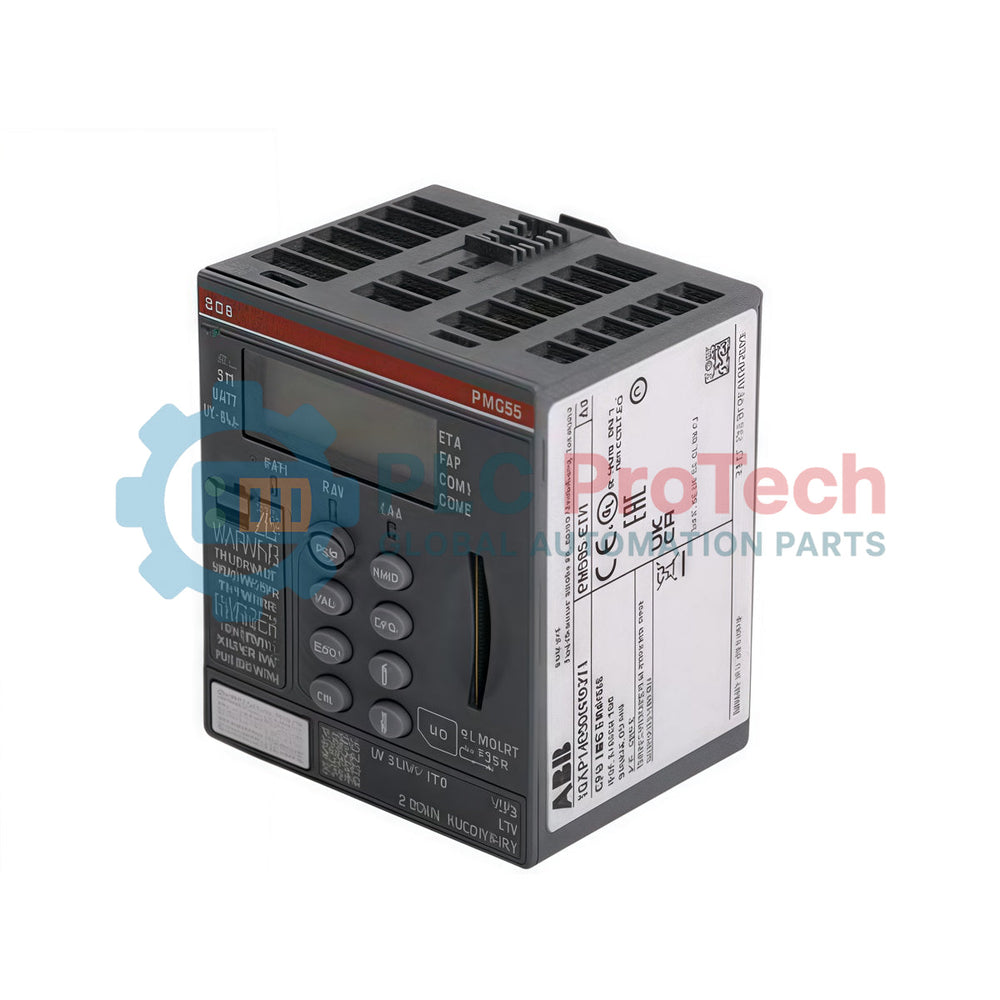

Modul Prosesor AC500 ABB PM585-ETH 1SAP140500R0271

SKU PM585-ETH 1SAP140500R0271

Tersedia

12-month warranty
Free returns within 30 days

Produsen: ABB
Nomor Produk: PM585-ETH 1SAP140500R0271
Negara asal:Swiss
Jenis Produk: Modul Unit Pemrosesan Pusat
Kode batang: 8537101190
Pembayaran: T/T, Western Union
Berat: 137g
Dimensi: 62 mm x 76 mm x 67.5 mm (L x T x W)
Pelabuhan pengiriman: Xiamen
Garansi: 12 bulan

Deskripsi

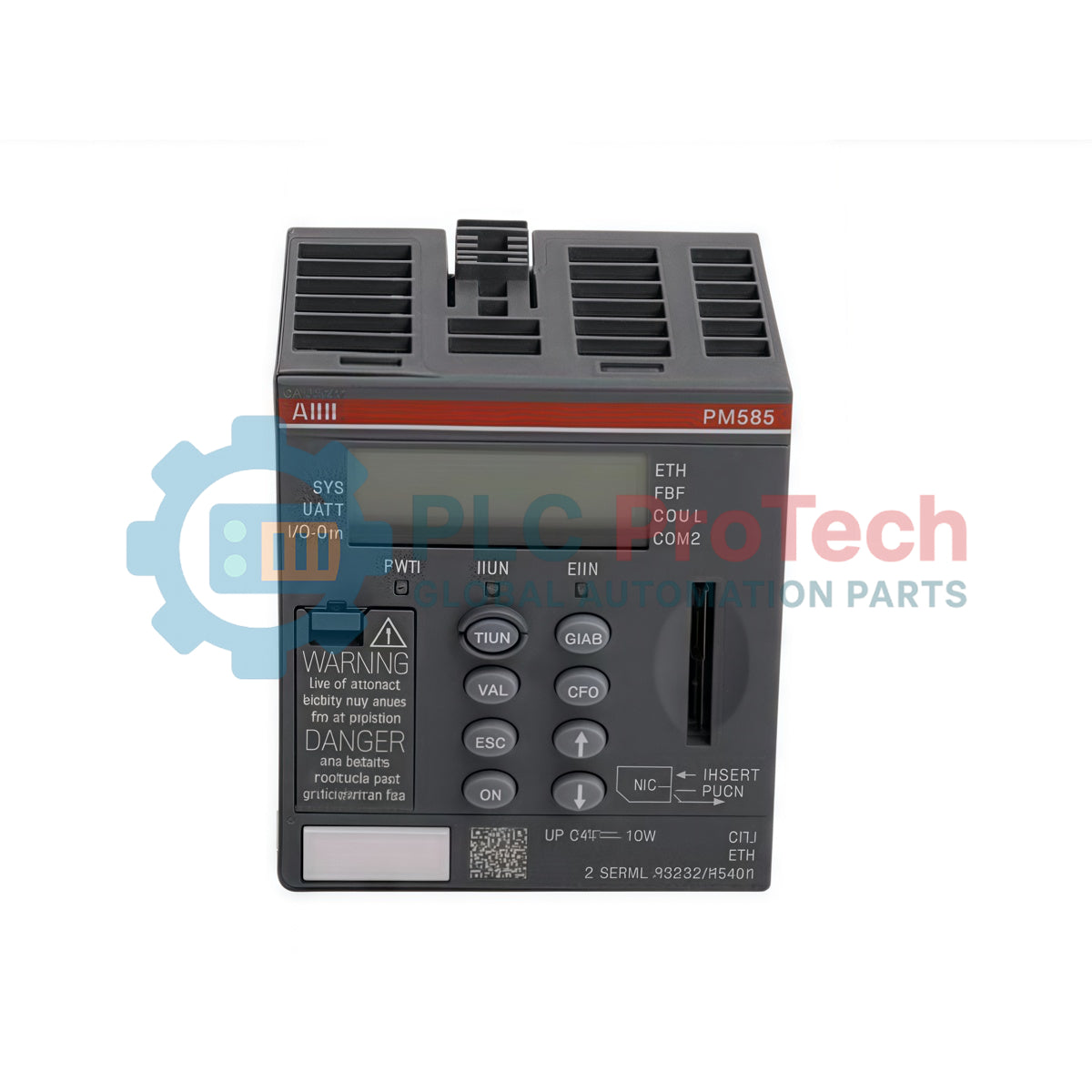

ABB PM585-ETH (ID Produk: 1SAP140500R0271) adalah modul unit pemrosesan pusat berperforma tinggi yang dirancang untuk keluarga pengendali logika terprogram (PLC) AC500. Dengan kapasitas memori inti sebesar 3584 kB, modul prosesor ini mendukung arsitektur kontrol otomasi khusus melalui waktu pemrosesan pengendali yang sangat efisien, yaitu 0.000004 ms. Panel depan mencakup susunan antarmuka perangkat keras yang terstruktur, termasuk satu port Industrial Ethernet, dua port komunikasi serial multiprotokol yang dapat dikonfigurasi untuk jaringan RS232/RS485, serta antarmuka FieldBusPlug (FBP) terintegrasi untuk mengoordinasikan topologi komunikasi. Dengan panel layar depan yang dirancang untuk memberikan pembaruan status dan umpan balik sistem lokal secara langsung, PM585-ETH berfungsi efektif dalam sistem otomasi terdistribusi untuk mempertahankan aliran logika yang stabil pada instrumentasi operasional yang terhubung.

Fitur

Eksekusi Berkecepatan Tinggi: Beroperasi dengan waktu pemrosesan pengendali yang presisi sebesar 0.000004 ms untuk eksekusi logika tingkat mesin yang tersinkronisasi.
Komunikasi Terintegrasi: Dilengkapi rangkaian bawaan yang terdiri dari 1 port Industrial Ethernet, 2 antarmuka serial multikonfigurasi, dan 1 koneksi jaringan FBP khusus.
Layar Diagnostik Terpasang: Dirancang dengan layar modul terintegrasi untuk memberikan umpan balik perangkat keras secara langsung dan gambaran umum kesalahan di lapangan.
Arsitektur Penyimpanan yang Dioptimalkan: Dilengkapi kapasitas memori standar sebesar 3584 kB yang menggunakan RAM untuk pemrosesan data pengguna yang sedang berlangsung secara aman.
Casing Kelas Industri: Dibentuk dalam wadah ringkas berperingkat IP20 yang sesuai untuk pemasangan rapi pada rel penutup standar.

Aplikasi

Jaringan PLC otomasi terdistribusi
Integrasi kompleks beberapa perangkat melalui protokol fieldbus jaringan
Loop proses otomatis dan arsitektur lini pemrosesan

Informasi Pemesanan

Jenis Produk yang Diperluas	ID Produk	Penamaan Tipe ABB	Deskripsi Faktur	Jumlah Pesanan Minimum
PM585-ETH	1SAP140500R0271	PM585-ETH	Modul prosesor. Memori 1 MB. Antarmuka: Ethernet, 2x RS232/485, FBP. Layar (PM585-ETH)	1 buah

Spesifikasi Teknis

Parameter	Spesifikasi
Produsen	ABB
Jenis Utama Produk	PM585
Nama Produk	PLC Otomasi Terdistribusi
Deskripsi Katalog	Modul prosesor. Memori 1 MB. Antarmuka: Ethernet, 2x RS232/485, FBP. Layar (PM585-ETH)
Total Ukuran Memori	3584 kB
Jenis Memori Data Pengguna	RAM
Waktu Pemrosesan Pengontrol	0.000004 ms.
Jumlah Antarmuka Perangkat Keras	Ethernet Industri: 1, Lainnya: 2, Paralel/RS-232/RS-422/RS-485/Serial TTY/USB/Nirkabel: 0
Jumlah I/O Digital yang Dapat Dikonfigurasi	0
Tegangan Nominal (Ur)	24 V DC
Tegangan Catu Daya	20.4 ... 28.8 V DC
Tingkat Perlindungan	IP20
Berat Bersih Produk	0.137 kg
Berat Kotor	0.162 kg
Kedalaman / Panjang Bersih Produk	62 mm
Tinggi Bersih Produk	76 mm
Lebar Bersih Produk	67.5 mm
Kedalaman / Panjang Tingkat Kemasan 1	84 mm
Tinggi Tingkat Kemasan 1	72 mm
Lebar Tingkat Kemasan 1	71 mm
Unit Tingkat Kemasan 1	karton 1 buah
Nomor Tarif Pabean / CN8	85389091

Panduan Pemasangan

Pemasangan Enklosur: Pasang unit prosesor dengan kokoh di ruang pemasangan tertutup sesuai dengan peringkat IP20 untuk memastikan tidak ada kelembapan atau debu asing yang masuk ke sirkuit terbuka.
Batas Tegangan Catu Daya: Hubungkan catu daya arus searah eksternal dengan tetap berada secara ketat dalam batas operasional 20.4 V DC hingga 28.8 V DC (Nominal 24 V DC).
Pengkabelan Jaringan: Hubungkan instrumentasi jaringan melalui antarmuka Ethernet dan serial khusus menggunakan kabel pasangan berpilin berpelindung kelas industri untuk menyaring interferensi elektronik di sekitar.
Pembumian Sistem: Pastikan bus sistem diterminasi dan dibumikan untuk melindungi prosesor logika internal dari perbedaan potensial mengambang.

Kepatuhan dan Sertifikasi

Deklarasi Kesesuaian - CE: 3ADR980140
Petunjuk RoHS: Mengikuti Petunjuk UE 2011/65/EU dan Amandemen 2015/863 tanggal 22 Juli 2019
Deklarasi REACH: 3ADR980139 (Tanggal REACH: 20241206 / Mengandung zat > 0,1 persen massa)

FAQ

Berapa kecepatan pemrosesan modul?

Modul ini mencapai waktu pemrosesan pengontrol berefisiensi tinggi sebesar 0.000004 milidetik.

Port komunikasi apa saja yang tersedia secara bawaan pada perangkat?

Perangkat ini dilengkapi satu antarmuka Industrial Ethernet, dua antarmuka serial untuk komunikasi RS232/485, dan satu antarmuka FieldBusPlug khusus.

Berapa persyaratan daya yang tepat untuk prosesor ini?

Prosesor beroperasi pada tegangan nominal 24 V DC dan memerlukan tegangan catu masukan aktif antara 20.4 V DC dan 28.8 V DC.

Berapa dimensi fisik dan berat modul?

Modul ini memiliki lebar bersih 67.5 mm, tinggi bersih 76 mm, kedalaman bersih 62 mm, dan berat bersih total 0.137 kg.
