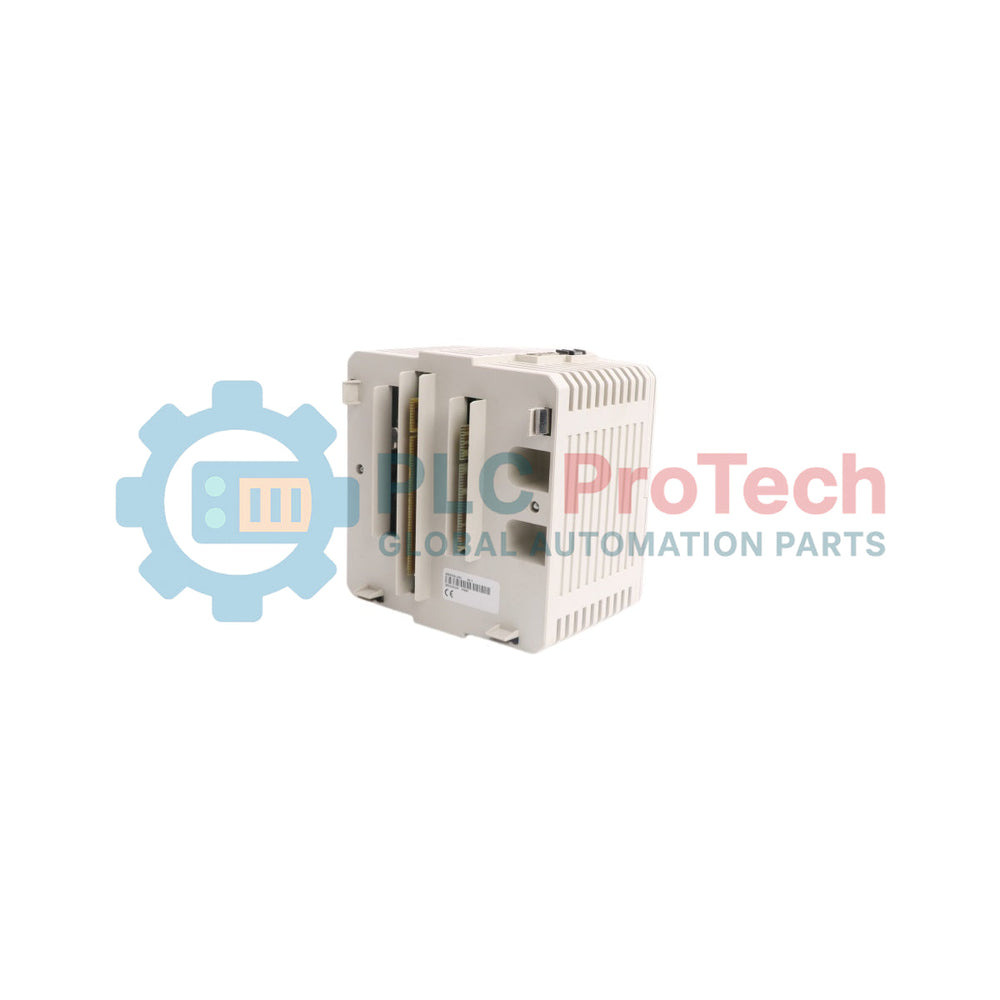

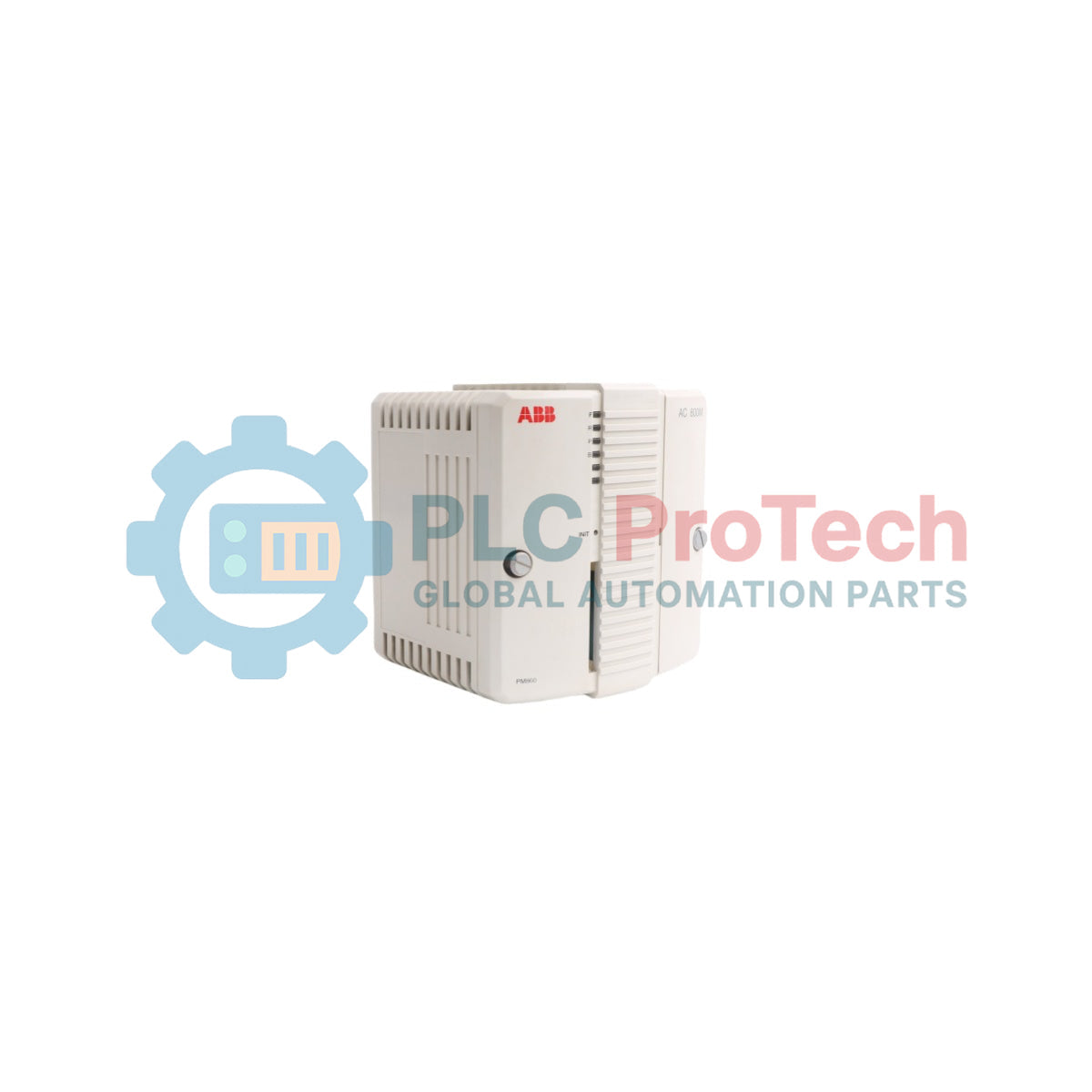

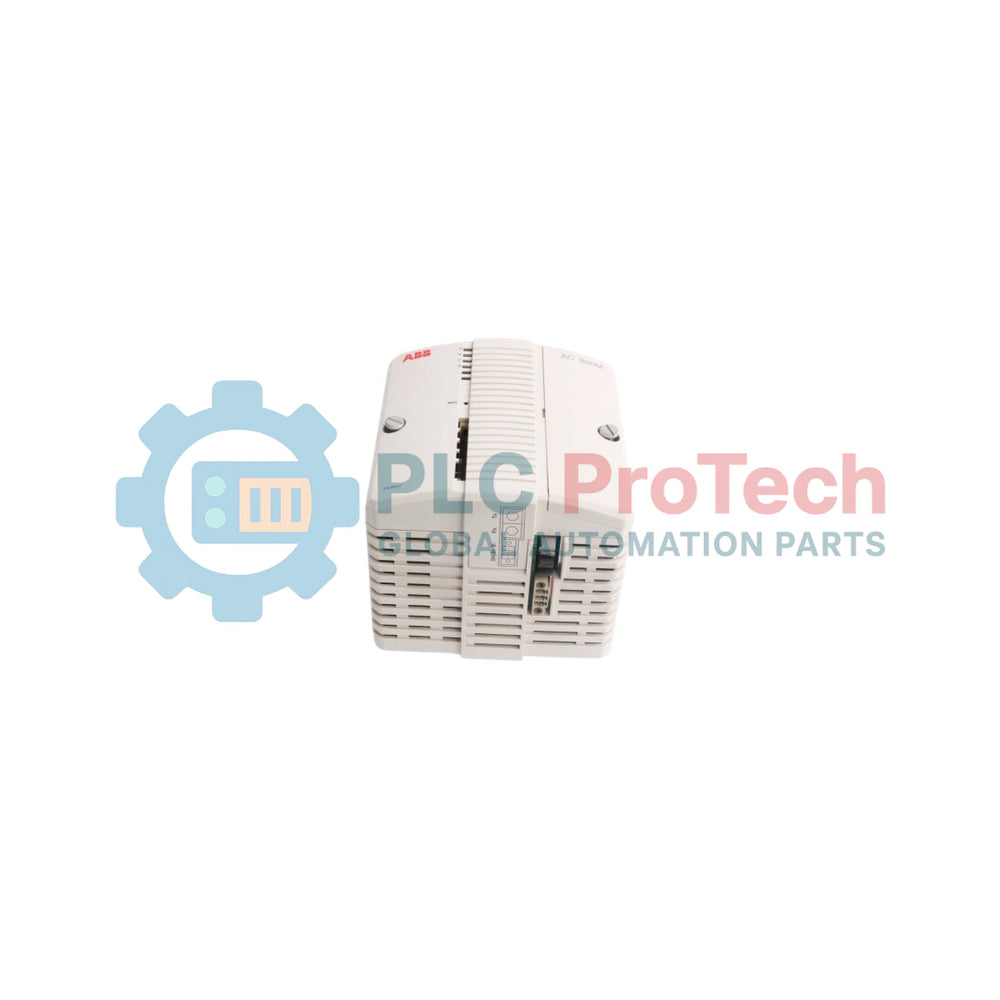

Modul Prosesor ABB PM860 3BSE018110R1 AC 800M

Deskripsi

ABB PM860 (3BSE018110R1) adalah modul unit pemrosesan pusat berkinerja tinggi yang dirancang untuk platform pengendali AC 800M. Beroperasi sebagai mesin komputasi inti dalam sistem kontrol terdistribusi (DCS) dan lingkungan otomasi proses tingkat tinggi, modul prosesor ini menjalankan loop kontrol kompleks, memproses perintah logika, dan mengelola komunikasi yang kuat. Dibangun dengan faktor bentuk yang kompak dan tangguh, modul ini dipasang dengan aman pada rakitan pelat dasar yang sesuai untuk memungkinkan skalabilitas modular dan integrasi cepat ke dalam kerangka kerja otomasi industri. Produk ini adalah komponen peralatan asli yang ditujukan untuk ekspansi sistem, penyebaran cadangan, atau pemeliharaan operasional kritis dalam pabrik pengolahan khusus.

Fitur

• Ditenagai oleh Mikroprosesor MPC860 yang andal dengan kecepatan jam 48 MHz.
• Dilengkapi dengan 8 MB SDRAM berkecepatan tinggi serta 2 MB Flash PROM untuk penyimpanan firmware yang persisten.
• Termasuk antarmuka Compact Flash terintegrasi yang mendukung pemuatan langsung aplikasi pengendali dan penyimpanan data tahan dingin.
• Mendukung konektivitas listrik langsung hingga 12 unit I/O S800 melalui ModuleBus listrik terpasang.
• Port komunikasi bawaan termasuk koneksi Ethernet ganda untuk integrasi jaringan yang aman dan antarmuka serial untuk pemeliharaan diagnostik.

Aplikasi

Modul prosesor PM860 berfungsi sebagai node komputasi yang andal di berbagai topologi perangkat keras:

• Sistem Kontrol 800xA: Digunakan sebagai pengendali otomatisasi utama yang menjalankan revisi perangkat keras AC 800M untuk mengoordinasikan komunikasi jaringan lapangan dan loop kontrol seluruh pabrik.
• Suite Produk Kompak: Berfungsi sebagai dasar pemrosesan untuk arsitektur proses mandiri atau terdistribusi yang memerlukan eksekusi aplikasi tingkat menengah hingga tinggi yang kuat.
• Kontrol Proses Industri: Dioptimalkan untuk penerapan di lingkungan seperti produksi kimia, pembangkit listrik, pengolahan air, dan infrastruktur manufaktur.

Spesifikasi Teknis

Antarmuka dan Port Komunikasi On-Board

• CN1 dan CN2 (Port Ethernet): Port RJ45 yang mendukung komunikasi half-duplex 10 Mbit per detik sesuai spesifikasi IEEE 802.3 10Base-T.
• COM3 (Komunikasi Serial): Port RJ45 dengan level sinyal RS-232C dan dukungan modem penuh, dapat dipilih dari 75 hingga 19200 baud.
• COM4 (Port Layanan Serial): Port RJ45 dengan kecepatan tetap 9600 baud dan level sinyal RS-232C, khusus disediakan untuk akses alat layanan.
• ModuleBus Elektrik: Mendukung 1 x klaster dasar I/O S800 yang menampung hingga 12 unit I/O S800, menyediakan arus suplai maksimum 24 V (1,0 A) dan 5 V (1,5 A).
• Perluasan CEX-Bus: Memungkinkan kemungkinan komunikasi tambahan dengan kapasitas hingga 12 unit antarmuka komunikasi.

Panduan Instalasi

• Pengikatan Baseplate: Sesuaikan kunci mekanis modul prosesor PM860 dengan kode Alpha pabrik yang telah ditetapkan pada baseplate TP830 sebelum dipasang untuk memastikan kompatibilitas dan melindungi jejak kontak struktural.
• Penjajaran Bus: Geser modul baseplate yang berdekatan dengan lembut untuk mengamankan konektivitas seragam di seluruh tautan backplane ModuleBus dan CEX-Bus.
• Pemasangan Catu Daya: Sambungkan input utama 24 V DC ke terminal sekrup empat pin pada landing colokan daya di jalur L+ dan L-, serta buat jalur loop status melalui terminal SA dan SB jika konfigurasi redundan digunakan.
• Perlindungan Memori: Pastikan unit cadangan baterai internal atau eksternal (seperti SB821) terhubung dengan baik untuk menjaga memori volatil dan konfigurasi selama gangguan daya mendadak.
