ABB PM867K01 3BSE076355R1 Unit Prosesor AC 800M HI

SKU PM867K01 3BSE076355R1

Tersedia

12-month warranty
Free returns within 30 days

Produsen: ABB
Nomor Produk: PM867K01 3BSE076355R1
Origin Swedia
Jenis Produk: Unit Prosesor
Kode batang: 85371091
Pembayaran: T/T, Western Union
Berat: 0.8 kg
Dimensi: 119 mm x 186 mm x 135 mm (W x T x D)
Pelabuhan pengiriman: Xiamen
Garansi: 12 bulan

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Jumlah

Call sales Contact

Product Description

Deskripsi

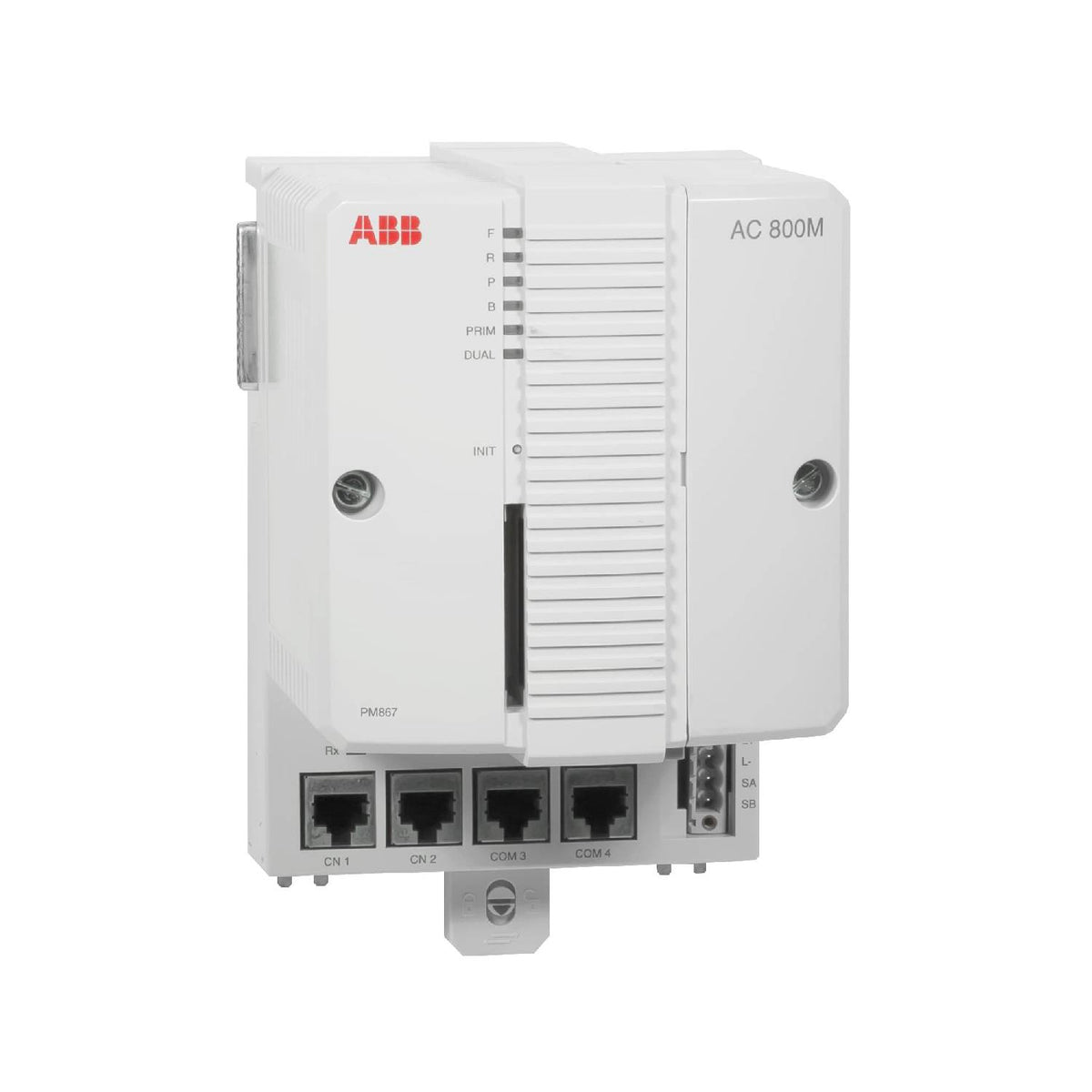

ABB PM867K01 3BSE076355R1 adalah kit unit prosesor dengan integritas tinggi yang dikonfigurasi untuk platform pengontrol AC 800M dalam arsitektur ABB Ability System 800xA. Dirancang khusus untuk operasi kontrol kritis dan berkeselamatan tinggi, pengontrol bersertifikasi keselamatan ini memenuhi kualifikasi hingga Safety Integrity Level 3 (SIL3) jika digunakan bersama modul keselamatan SM812. Papan CPU inti beroperasi pada frekuensi clock 133 MHz dan memiliki memori terpasang sebesar 64 MB untuk menjalankan logika otomasi secara andal dan deterministik.

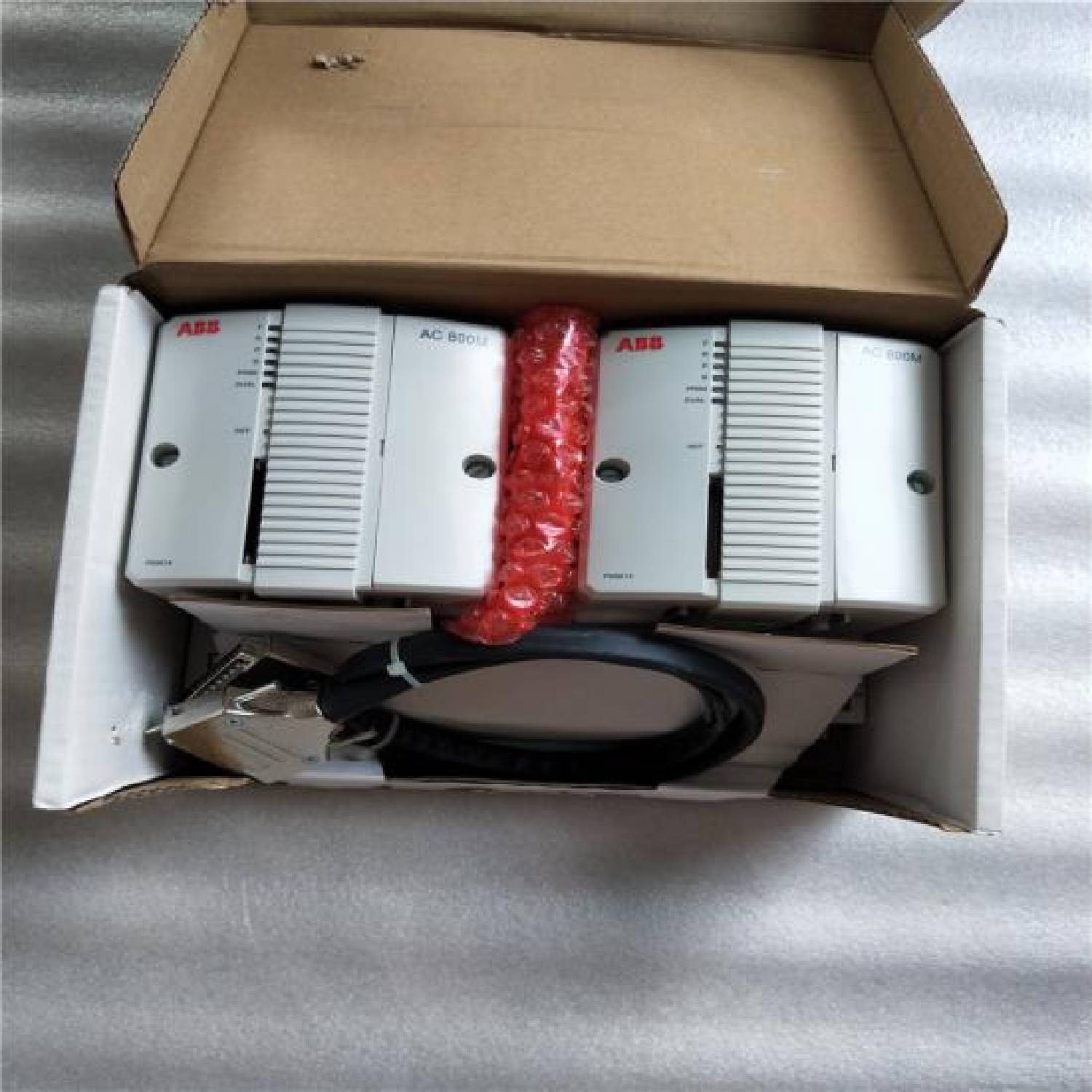

Paket komersial lengkap mencakup CPU PM867, baseplate TP830, serta perangkat keras terminasi khusus yang terdiri dari terminator bus CEX TB850, terminator ModuleBus TB807, dan terminator RCU-Link TB852. Untuk menjaga data tetap tersimpan selama gangguan daya, unit ini dilengkapi baterai litium khusus untuk pencadangan memori. Unit prosesor ini memerlukan konfigurasi sistem sesuai dengan Manual Keselamatan resmi dan hanya kompatibel dengan System 800xA versi 6.0.2 dan yang lebih baru.

Fitur

Desain dengan integritas tinggi yang tersertifikasi untuk instalasi kritis keselamatan hingga SIL3 jika dipasangkan dengan benar.
Paket perangkat keras lengkap yang mencakup CPU, baseplate, blok terminasi, dan baterai pencadangan memori.
Mikroprosesor yang beroperasi pada frekuensi clock 133 MHz dengan kapasitas memori total 64 MB.
Antarmuka komunikasi internal melalui baseplate, menyediakan dua port Ethernet RJ45 untuk integrasi Jaringan Kontrol redundan.
Kemampuan retensi data yang andal melalui baterai litium 9 g terintegrasi dan dapat diganti untuk pencadangan memori nonvolatil.

Aplikasi

Sistem Instrumentasi Keselamatan (SIS) dan Pemadaman Darurat (ESD)
Kontrol Proses Industri dengan Integritas Tinggi dalam System 800xA
Implementasi Jaringan Kontrol Redundan
Pembangkit Listrik dan Otomasi Area Berbahaya

Informasi Pemesanan

Parameter	Nilai
ID Produk	3BSE076355R1
Penetapan Tipe ABB	PM867K01
Deskripsi Katalog	Unit Prosesor PM867K01 HI
Isi Paket	CPU PM867, Pelat Dasar TP830, Terminator CEX-bus TB850, Terminator ModuleBus TB807, Terminator RCU-Link TB852, Baterai (4943013-6)
Kompatibilitas Sistem	System 800xA 6.0.2 dan yang lebih baru

Spesifikasi Teknis

Parameter	Spesifikasi
Produsen	ABB
Nomor Artikel	3BSE076355R1 (PM867K01)
Frekuensi Clock	133 MHz
Total Memori	64 MB
RAM yang Tersedia untuk Aplikasi	46,559 MB
Memori Flash untuk Penyimpanan	Tidak
Kinerja (1000 Operasi Boolean)	0,09 ms
Dukungan Redundansi	Tidak
Dukungan Integritas Tinggi	Ya
Jumlah Baterai	1
Komposisi Kimia Baterai	Litium
Jenis / Berat Baterai	Portabel / 9 g
Lebar Bersih Produk	119 mm
Tinggi Bersih Produk	186 mm
Kedalaman / Panjang Bersih Produk	135 mm
Berat Bersih Produk	0,8 kg (1200 g termasuk alas)
Kategori WEEE	5. Peralatan Kecil (Tidak Ada Dimensi Eksternal yang Lebih dari 50 cm)

Koneksi/Antarmuka

Pin Konektor / Port	Fungsi
CN1	Port Ethernet RJ45 untuk koneksi Control Network
CN2	Port Ethernet RJ45 untuk koneksi Control Network redundan
COM	Koneksi port komunikasi serial RJ45

Panduan Pemasangan

Perakitan Modul: Pasang pelat dasar TP830 dengan aman pada tata letak kabinet sebelum menyambungkan unit CPU PM867 untuk mencegah kerusakan akibat ketidaksejajaran.
Terminasi Bus: Pasang terminator TB850, TB807, dan TB852 yang disertakan pada titik CEX-bus, ModuleBus, dan RCU-Link masing-masing untuk mencegah pantulan sinyal komunikasi.
Konfigurasi Keselamatan: Pastikan penerapan dan pemetaan perangkat lunak mengikuti instruksi yang ditetapkan dalam Manual Keselamatan resmi secara ketat untuk mempertahankan sertifikasi integritas tinggi.
Pencegahan Listrik Statis: Selalu pastikan kontak pembumian terjaga atau kenakan gelang ESD yang telah diverifikasi saat menangani modul CPU atau mengganti baterai cadangan.

Kepatuhan dan Sertifikasi

Tanda CE: Ya
Keselamatan Kelistrikan: EN 50178, IEC 61131-2, UL 61010-1, UL 61010-2-201
Lokasi Berbahaya: UL 60079-15, cULus Kelas 1, Zona 2, AEx nA IIC T4, ExnA IIC T4Gc X
Bersertifikat ISA Secure: Ya
Persetujuan TUV: Ya (Bersertifikat SIL 2 dan SIL 3)
Sertifikat Kelautan: Sedang dikembangkan (ABS, BV, DNV-GL, LR)
Kepatuhan RoHS: RoHS UE, RoHS UEA, RoHS CN
Kepatuhan WEEE: DIREKTIF/201219//UE

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

Sertifikasi keselamatan apa yang dimiliki unit prosesor ini?

Perangkat ini disetujui TUV dan disertifikasi untuk instalasi kritis keselamatan hingga SIL3 jika dikonfigurasi dengan benar bersama modul keselamatan yang diperlukan sebagaimana diuraikan dalam Manual Keselamatan.

Komponen apa saja yang terdapat dalam paket produk standar?

Paket ini mencakup CPU PM867, pelat dasar TP830, terminator bus-CEX TB850, terminator ModuleBus TB807, terminator RCU-Link TB852, dan baterai cadangan memori litium.

Apa persyaratan perangkat lunak sistem minimal untuk perangkat ini?

Modul ini secara eksplisit hanya kompatibel dengan ABB Ability System 800xA versi 6.0.2 dan yang lebih baru.
