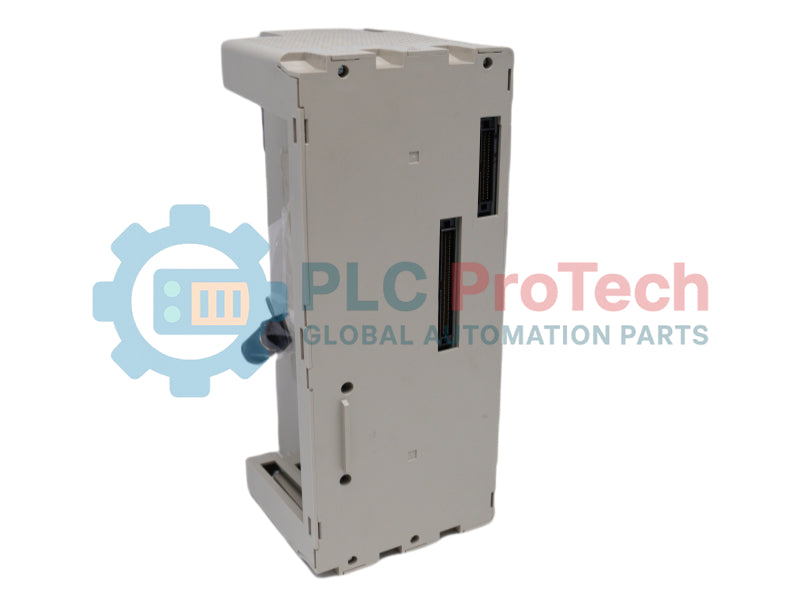

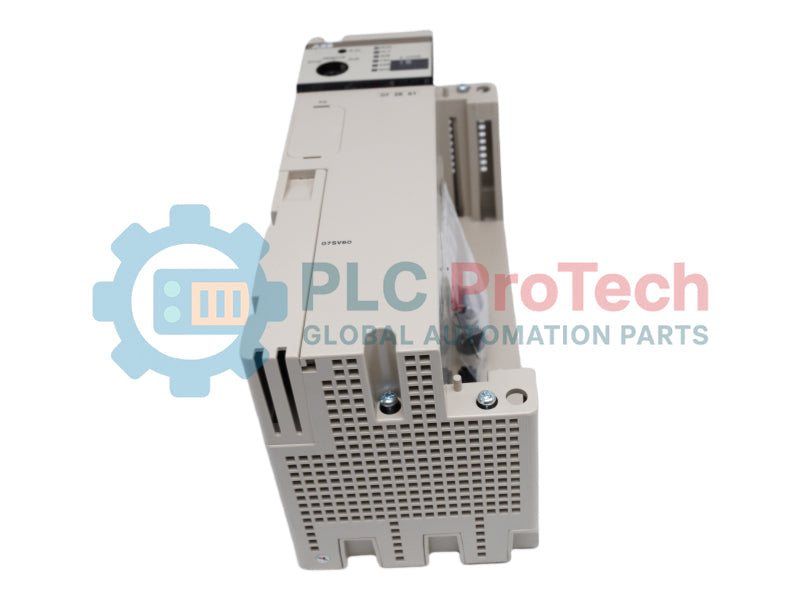

Unit Sentral ABB Procontic T200 07 ZE 61 R302 GJV3074321R302

Deskripsi

07 ZE 61 R302 (Nomor Pesanan: GJV3074321R302) berfungsi sebagai mesin pemrosesan utama dan penggerak koordinasi pusat untuk platform kontrol logika terprogram ABB Procontic T200. Perangkat keras ini berfungsi sebagai prosesor inti sistem, mengelola eksekusi program kecepatan tinggi, perhitungan logika aritmatika, dan pembaruan tabel data waktu nyata di seluruh jaringan backplane terpusat atau terdistribusi.

Arsitektur pusat menyediakan infrastruktur fisik yang dapat diperluas, mampu langsung mengakses maksimal 2 subrak yang berisi hingga 18 slot I/O saat diterapkan dalam pengaturan ekspansi lokal terpusat menggunakan 1 subrak ekspansi. Untuk konfigurasi pabrik kompleks atau lingkungan instalasi area luas, antarmuka mendukung protokol ekspansi I/O jarak jauh tambahan. Kemampuan ini memungkinkan subsistem mengintegrasikan modul lapangan terdistribusi dan rak komunikasi jarak jauh ke dalam loop pemindaian aktifnya, mempertahankan pemrosesan deterministik terpadu, pengawasan diagnostik, dan sinkronisasi sinkron di seluruh jaringan manufaktur otomatis yang luas.

Fitur

• Menampung arsitektur pemrosesan pusat utama yang dirancang khusus untuk platform ABB Procontic T200.
• Dirancang untuk mendukung konfigurasi maksimal 2 subrak selama implementasi tata letak terpusat.
• Mengatur hingga 18 slot I/O perangkat keras diskrit melalui satu antarmuka rak ekspansi pusat.
• Memiliki tautan data khusus yang mengakomodasi infrastruktur ekspansi I/O jarak jauh tambahan untuk menangkap telemetri lapangan terdesentralisasi.
• Terintegrasi mulus ke dalam backplane sistem T200 standar melalui konektor bus multi-pin kepadatan tinggi khusus.

Aplikasi

• Unit pemrosesan kontrol utama untuk otomasi mesin kapasitas menengah hingga tinggi, jaringan distribusi material kompleks, dan lingkungan pemrosesan.
• Pengontrol utama terpusat yang berinteraksi dengan kerangka kerja I/O multi-rak jarak jauh terdistribusi di fasilitas industri berat.
• Pemeliharaan sistem warisan, retrofit perangkat keras, dan penggantian suku cadang operasional untuk lini otomasi Procontic T200 yang aktif.

Informasi Pemesanan

Spesifikasi Teknis

Panduan Instalasi

• Posisi Chassis Khusus: Pasang perangkat keras prosesor pusat secara eksklusif ke dalam kerangka slot ZE (Unit Pusat) yang ditentukan pada rak subrak dasar utama.
• Verifikasi Keterlibatan Backplane: Geser modul secara merata sepanjang rel panduan subrak hingga konektor belakang multi-pin yang kokoh terpasang dengan erat ke backplane, kencangkan semua sekrup pengunci terintegrasi dengan rapat untuk mencegah perpindahan kontak akibat getaran ambien.
• Manajemen Jalur Kabel Ekspansi: Saat menghubungkan rak terpusat sekunder atau memasang ekstensi I/O jarak jauh, gunakan kabel komunikasi bersertifikat dengan pelindung tinggi yang diarahkan melalui saluran kabel terpisah untuk mengisolasi jalur data dari jalur daya motor tegangan tinggi.
• Jarak Pendinginan Enklosur: Pastikan profil perangkat keras sedalam 165 mm sesuai dengan batasan jarak minimum dalam enklosur, menjaga jalur vertikal bebas hambatan di bawah rak subrak untuk memungkinkan pergerakan udara konveksi ambien yang stabil.

FAQ

• Apa profil konsumsi slot struktural dari prosesor 07 ZE 61 R302 dalam rak utama?

  Unit ini memiliki jejak mekanis yang luas yang menempati blok slot khusus selebar 106,5 mm, sesuai dengan alokasi ruang standar lebar ganda atau tiga kali lipat yang dibutuhkan untuk mesin pemroses pusat Procontic T200.

• Bagaimana alokasi 18 slot I/O saat menggunakan opsi ekspansi terpusat?

  Rak utama terhubung langsung melintasi bidang ekspansi subrak ke 1 subrak ekspansi, yang menyediakan hingga 18 slot terintegrasi untuk mendistribusikan modul input, output, atau komunikasi khusus di bawah eksekusi lokal langsung.

• Bisakah kartu pengontrol spesifik ini digunakan untuk mengelola perangkat lapangan terdistribusi yang berjarak fisik jauh?

  Ya, sementara ekspansi rak pusat utama menangani slot yang berdekatan, kartu ini dibangun dengan kemampuan I/O jarak jauh khusus, memungkinkan pengelolaan tautan jaringan ke blok instrumen terdesentralisasi yang jauh.

• Apakah diperbolehkan menarik unit prosesor dari rak backplane untuk inspeksi saat catu daya masih aktif?

  Tidak, selalu matikan unit catu daya sistem sebelum melakukan ekstraksi atau pemasangan modul pusat untuk melindungi registri bus data internal dan sirkuit elektronik dari kerusakan atau korupsi permanen.
