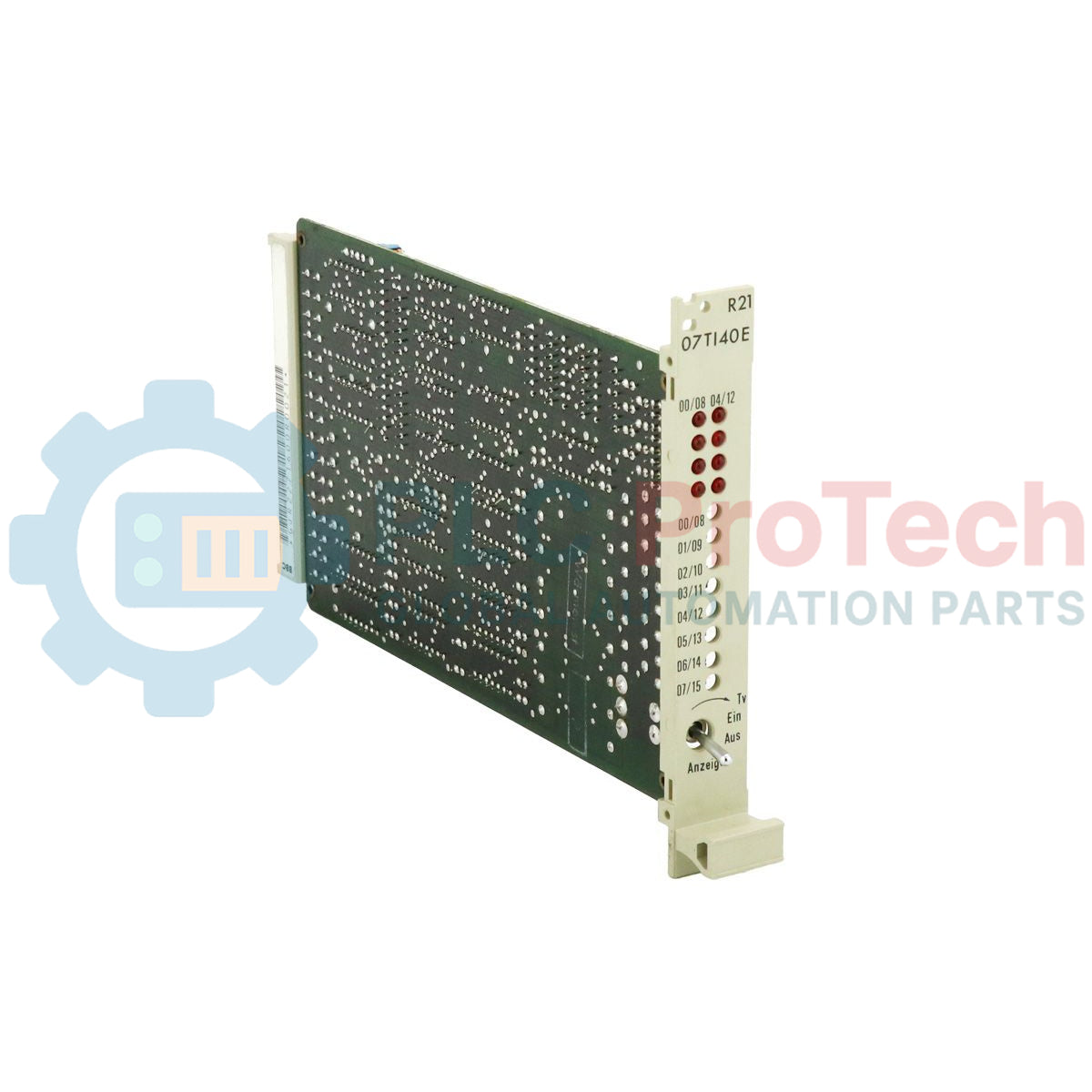

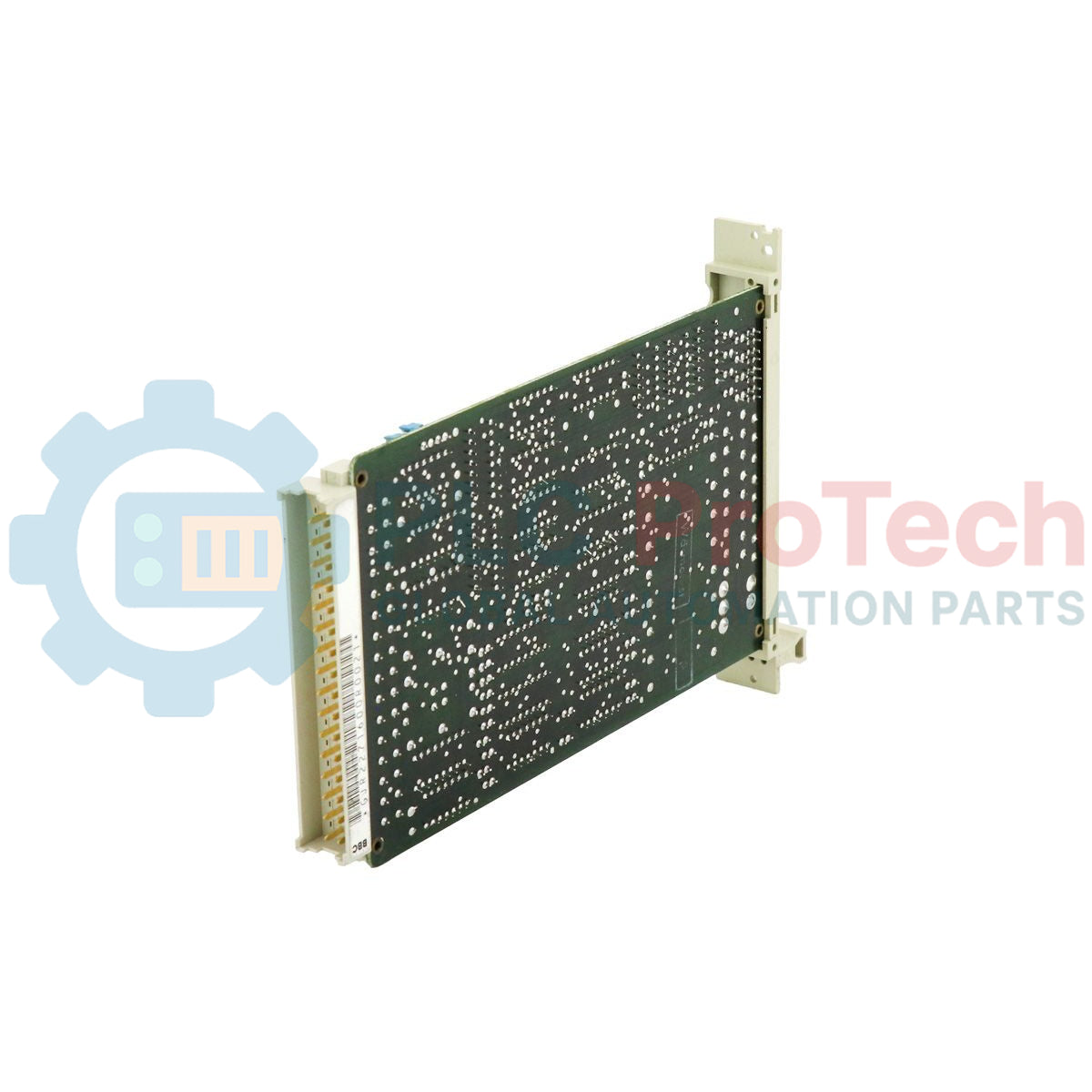

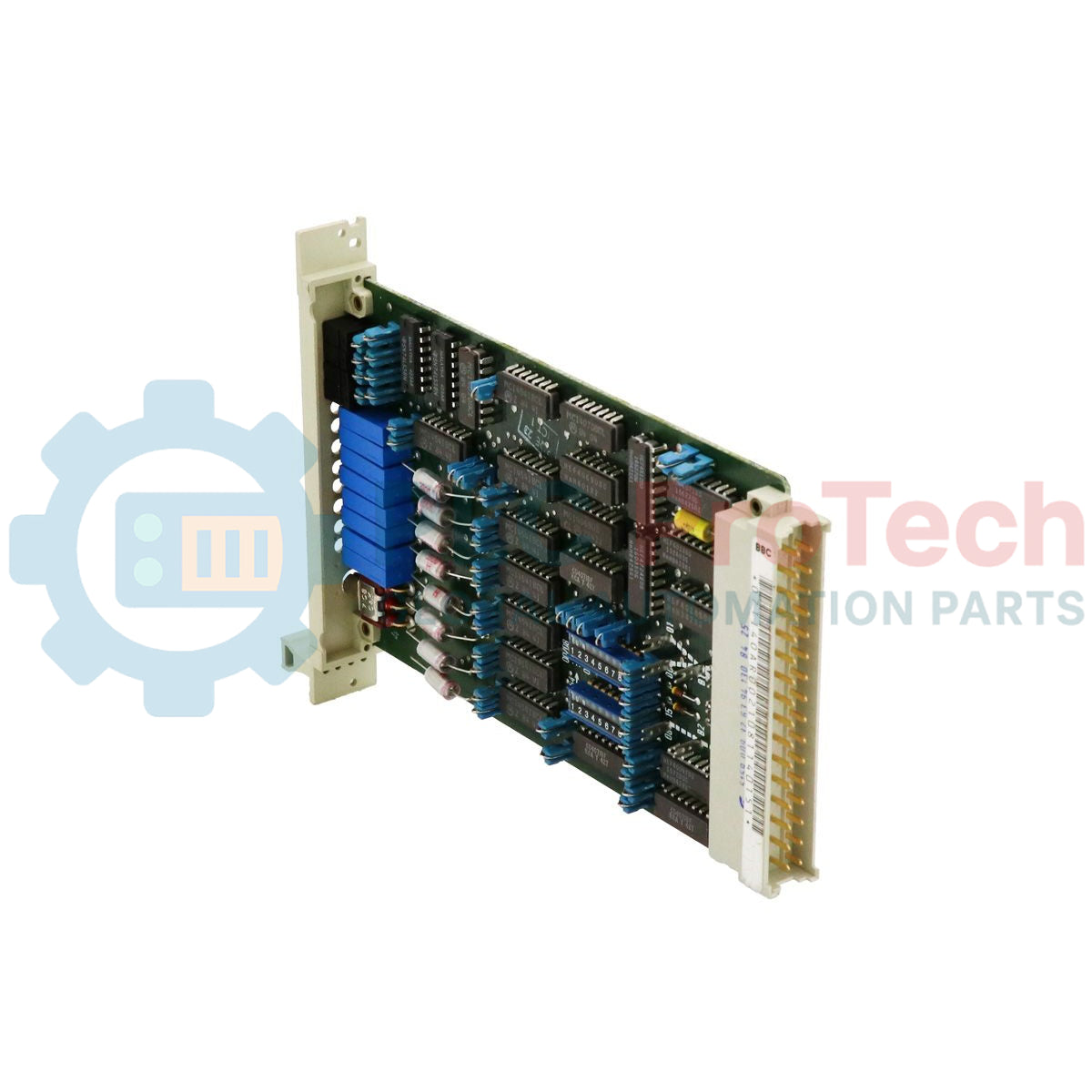

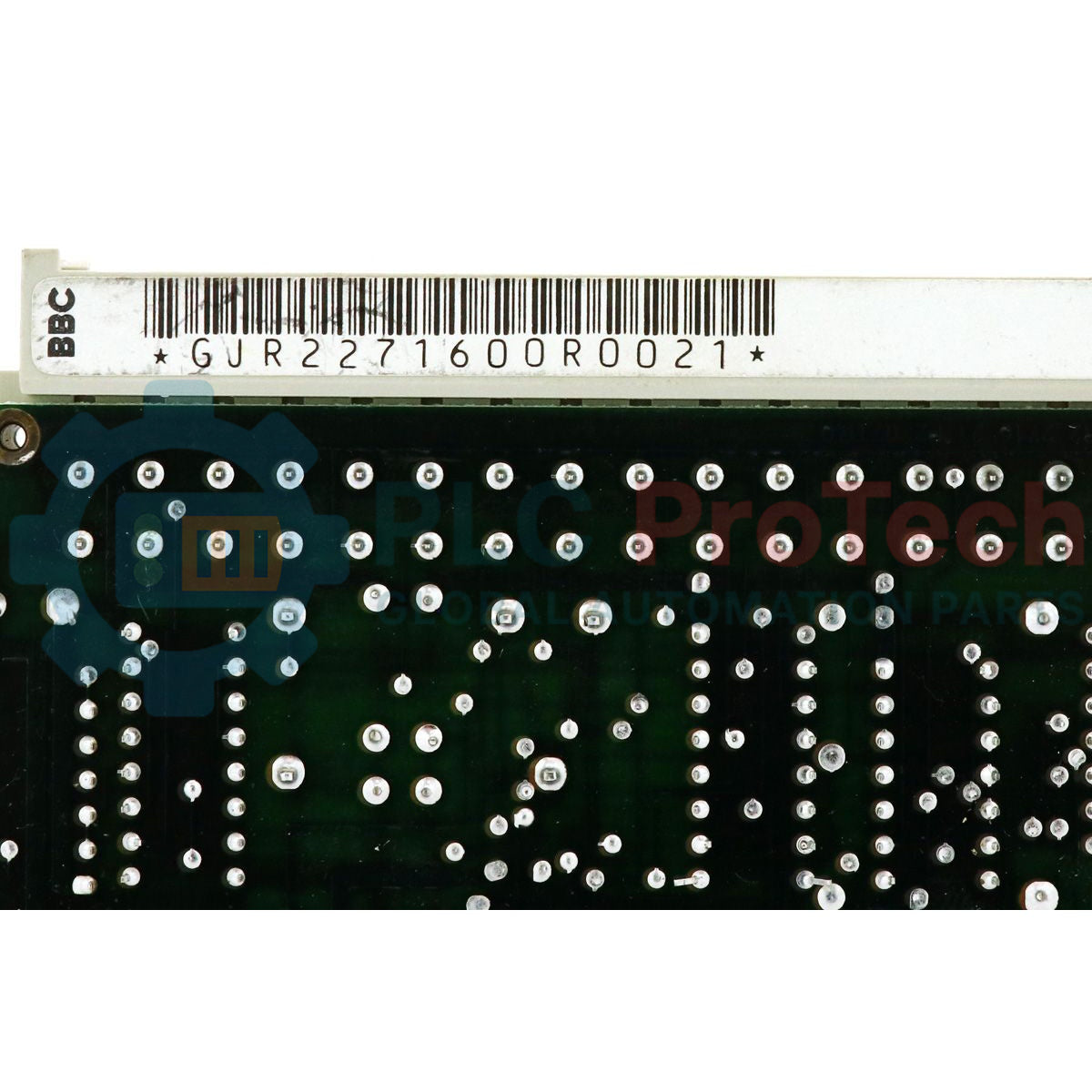

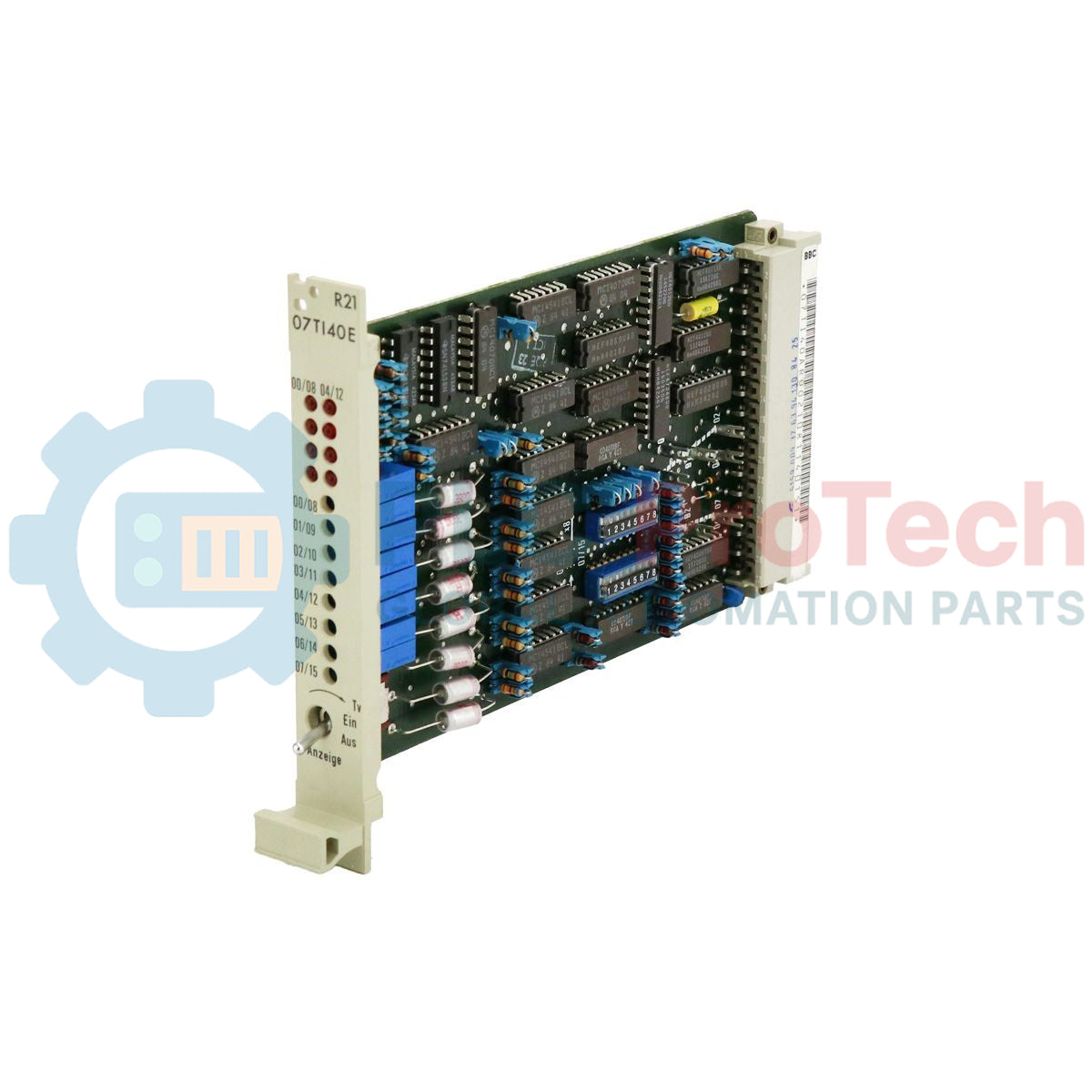

ABB Procontrol P GJR2271600R0021 Modul Kontrol

Gambaran Umum Produk

GJR2271600R0021 adalah modul kontrol berperforma tinggi yang membawa warisan teknis BBC (Brown Boveri & Cie) dalam ekosistem ABB. Modul ini merupakan komponen inti dari sistem kontrol terdistribusi (DCS) Procontrol P (khususnya Procontrol P13/P14), yang awalnya dikembangkan oleh BBC dan digunakan secara luas dalam industri pembangkitan listrik. Modul ini dirancang untuk eksekusi logika kompleks dan otomasi proses di fasilitas utilitas berskala besar serta pabrik industri berat.

Dengan mengintegrasikan keahlian teknik BBC selama puluhan tahun dan infrastruktur dukungan ABB yang berkelanjutan, GJR2271600R0021 memastikan pengoperasian yang stabil dan kinerja kontrol deterministik. Modul ini membantu melindungi aset penting pembangkit listrik dari waktu henti yang tidak terduga sekaligus mempertahankan efisiensi sistem secara keseluruhan.

Konfigurasi Teknis

GJR2271600R0021 mencerminkan arsitektur terdesentralisasi dan multiprosesor yang dipelopori oleh sistem Procontrol BBC:

• Warisan BBC: Diturunkan dari seri Procontrol P Brown Boveri & Cie yang asli dan dikenal karena keandalannya dalam jangka panjang di lingkungan dengan ketersediaan tinggi.
• Pemrosesan Logika: Menjalankan logika kontrol kompleks dan rangkaian interlock tanpa bergantung pada CPU terpusat.
• Antarmuka Komunikasi: Sepenuhnya kompatibel dengan bus stasiun Procontrol untuk komunikasi berkecepatan tinggi antara modul I/O dan sistem pengawasan.
• Konstruksi Tugas Berat: Dengan berat bersih 4.85 kg, modul ini dirancang untuk menahan tekanan termal dan elektromagnetik di dalam kabinet industri.

Spesifikasi Teknis

FAQ Teknis

Apakah GJR2271600R0021 masih didukung untuk peningkatan pembangkit listrik modern?

Ya. Meskipun modul ini termasuk dalam platform Procontrol P BBC/ABB yang sudah legacy, dukungan siklus hidup dan layanan suku cadang masih tersedia. Banyak fasilitas terus mengoperasikan modul ini bersama sistem visualisasi modern karena keandalannya yang telah terbukti.

Apa arti penting warisan BBC pada modul ini?

Filosofi desain BBC menekankan redundansi, keandalan, dan kemampuan pemrosesan independen. Setiap modul dapat menjalankan tugas kontrol secara mandiri, sehingga mengurangi risiko kegagalan seluruh sistem yang disebabkan oleh kerusakan satu komponen.

Bagaimana cara mengidentifikasi GJR2271600R0021 yang rusak saat beroperasi?

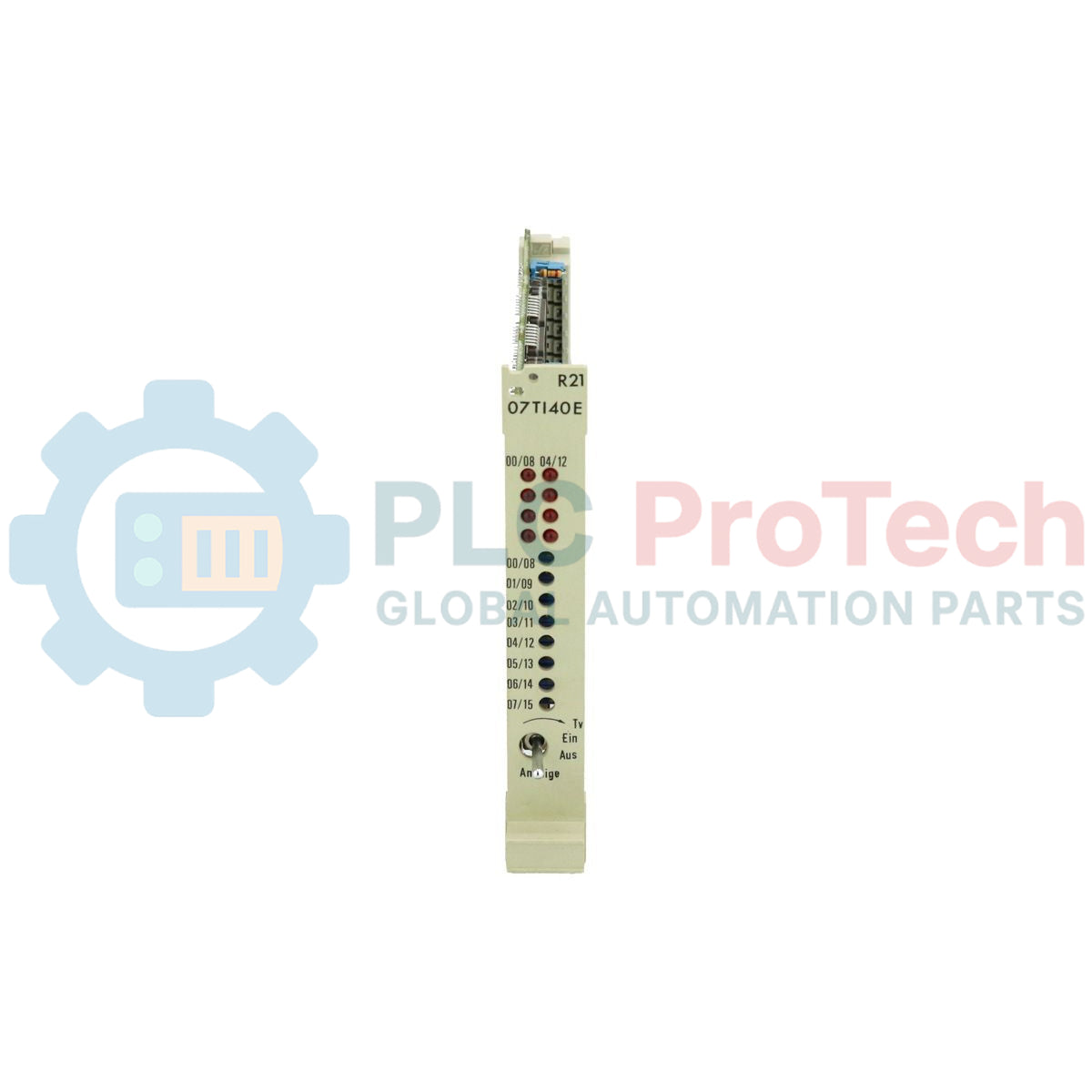

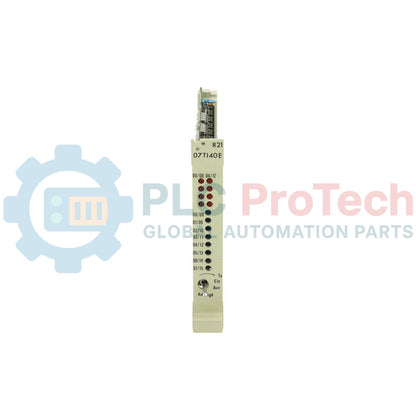

Periksa LED diagnostik pada panel depan. Indikator merah yang menyala terus biasanya menandakan kerusakan perangkat keras internal, sedangkan indikator merah yang berkedip sering menunjukkan masalah komunikasi atau masalah terkait bus. Gunakan Control Diagnostic System (CDS) untuk memperoleh kode diagnostik terperinci.

Panduan Rekayasa & Instalasi

Penyelarasan Subrak:
Karena berat modul mencapai 4.85 kg dan konektornya berdensitas tinggi, pastikan rel pemandu telah sejajar dengan benar sebelum instalasi. Pemasangan yang tidak tepat dapat menyebabkan kerusakan pin konektor atau gangguan komunikasi yang terjadi sesekali.

Pengalamatan Stasiun:
Tetapkan alamat stasiun yang unik dalam segmen bus Procontrol. Alamat duplikat dapat menyebabkan konflik komunikasi dan perilaku sistem yang tidak terduga.

Manajemen Termal:
Pertahankan celah aliran udara vertikal minimal 1U (sekitar 44 mm) di atas dan di bawah rak modul untuk mencegah panas berlebih dan memperpanjang masa pakai komponen.

Muatan Statis (ESD):
Selalu kenakan gelang tangan ESD saat menangani modul. Komponen elektronik yang sensitif dapat rusak akibat muatan statis meskipun tegangannya tidak terasa oleh operator.
