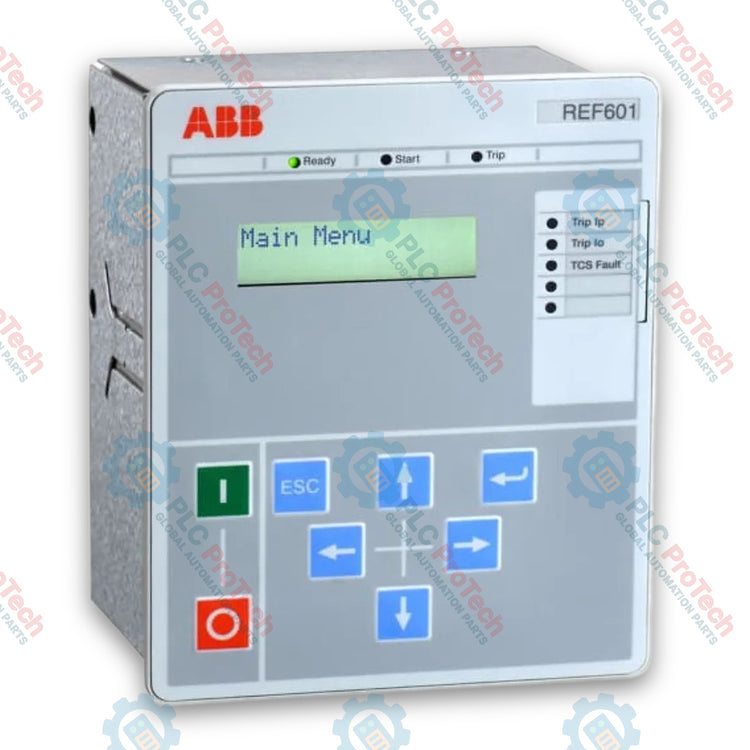

Relai Proteksi dan Kontrol Penyulang ABB REF601 Seri Relion 605

SKU REF601

Tersedia

12-month warranty
Free returns within 30 days

Produsen: ABB
Nomor Produk: REF601
Negara asal:Amerika Serikat
Jenis Produk: Relai Proteksi
Pembayaran: T/T, Western Union
Berat: 1200g
Dimensi: 160 mm x 130 mm x 150 mm (T x L x D)
Pelabuhan pengiriman: Xiamen
Garansi: 12 bulan

Deskripsi

ABB REF601 adalah relai proteksi dan kontrol penyulang khusus yang termasuk dalam Relion Seri 605. Dirancang untuk jaringan distribusi primer dan sekunder, REF601 menyediakan fungsi proteksi, pemantauan, dan kontrol untuk saluran udara sistem tenaga listrik utilitas dan industri, penyulang kabel, serta transformator distribusi. Perangkat ini dilengkapi antarmuka manusia-mesin lokal (LHMI) terintegrasi dengan tombol kontrol bawaan untuk pengoperasian satu pemutus sirkuit, dukungan untuk CT konvensional atau sensor arus Rogowski, serta kemampuan komunikasi serial.

Fitur

Bagian dari keluarga produk ABB Relion seri 605 untuk instalasi utilitas dan industri
LHMI terintegrasi dengan tombol tekan khusus untuk kontrol lokal satu pemutus sirkuit
Mendukung transformator arus konvensional (4 input CT) dan konfigurasi sensor arus Rogowski (3 input sensor, 1 input CT)
Karakteristik proteksi yang dapat dipilih, termasuk Waktu Tertentu (DT), kurva IDMT IEC 61255-3 standar, kurva IDMT ANSI C37.112, dan RI Inverse
Sistem autentikasi pengguna tiga tingkat berbasis peran dengan kata sandi terpisah untuk operator, teknisi, dan administrator
Supervisi mandiri terintegrasi untuk perangkat keras/perangkat lunak serta pemantauan sirkuit trip (TCM)
Terminal yang dapat dilepas dengan hubung singkat CT untuk mengurangi MTTR
Desain pemasangan tekan yang sesuai untuk instalasi panel
Penyimpanan memori nonvolatil untuk 100 peristiwa bertanda waktu (resolusi 1 ms) dan rekaman gangguan analog untuk 5 peristiwa trip terakhir

Aplikasi

Jaringan distribusi tenaga listrik utilitas dan industri
Proteksi utama untuk penyulang saluran udara dan penyulang kabel
Proteksi utama untuk transformator distribusi menggunakan stabilisasi arus inrush
Pemasangan langsung pada pemutus sirkuit ABB VD4 dan HD4

Spesifikasi Teknis

Parameter	Nilai
Produsen	ABB
Model	REF601
Seri Produk	Relion Seri 605
Jenis Perangkat	Relai Proteksi dan Kontrol Penyulang
Input Analog (Versi CT)	4 CT
Input Analog (Versi Sensor)	3 input sensor, 1 input CT (1 A untuk arus urutan nol/residu)
Input Biner	4
Output Biner	6
Penyimpanan Urutan Peristiwa	100 peristiwa (resolusi 1 ms)
Penyimpanan Data Gangguan	Rekaman gangguan analog untuk 5 peristiwa trip terakhir
Protokol Komunikasi Serial	MODBUS RTU, IEC 60870-5-103
Antarmuka Serial	RS-485, 2 kawat

Koneksi/Antarmuka

Jenis Antarmuka	Fungsi / Penugasan
RS-485 (2 kawat)	Port komunikasi serial yang mendukung protokol MODBUS RTU / IEC 60870-5-103
Input Analog	4 input CT atau 3 input sensor + 1 input CT konvensional (1 A)
Terminal I/O Biner	4 input biner yang dapat dikonfigurasi dan 6 output biner yang dapat dikonfigurasi
Jenis Terminal	Terminal yang dapat dilepas dengan hubung singkat CT

Panduan Instalasi

Memiliki desain pemasangan tekan yang sesuai untuk pemasangan langsung pada panel atau instalasi pada pemutus sirkuit ABB VD4 dan HD4.
Gunakan terminal yang dapat dilepas dengan hubung singkat CT bawaan selama pemasangan kabel dan pemeliharaan untuk mengisolasi sirkuit CT dengan aman.
Hubungkan antarmuka serial RS-485 2 kawat menggunakan terminasi jalur komunikasi yang tepat untuk integrasi otomasi jarak jauh.

FAQ

Untuk apa ABB REF601 digunakan?

ABB REF601 adalah relai proteksi dan kontrol penyulang khusus yang digunakan untuk melindungi dan mengontrol sistem tenaga listrik utilitas dan industri, saluran udara, penyulang kabel, serta transformator.

REF601 termasuk dalam seri produk apa?

REF601 termasuk dalam keluarga produk proteksi dan kontrol Relion ABB, yaitu seri 605.

Protokol komunikasi apa yang didukung REF601?

Relai ini mendukung protokol komunikasi MODBUS RTU dan IEC 60870-5-103 melalui antarmuka serial RS-485 2-kawat.

Apakah REF601 dapat mengontrol pemutus sirkuit secara langsung?

Ya. REF601 dilengkapi fungsi kontrol pemutus sirkuit terintegrasi melalui tombol tekan khusus pada HMI lokalnya.

View all FAQs →

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.
