Modul Output Digital ABB S800 I/O 3BSE020838R1 DO840

Ikhtisar Modul Output Digital S800 I/O

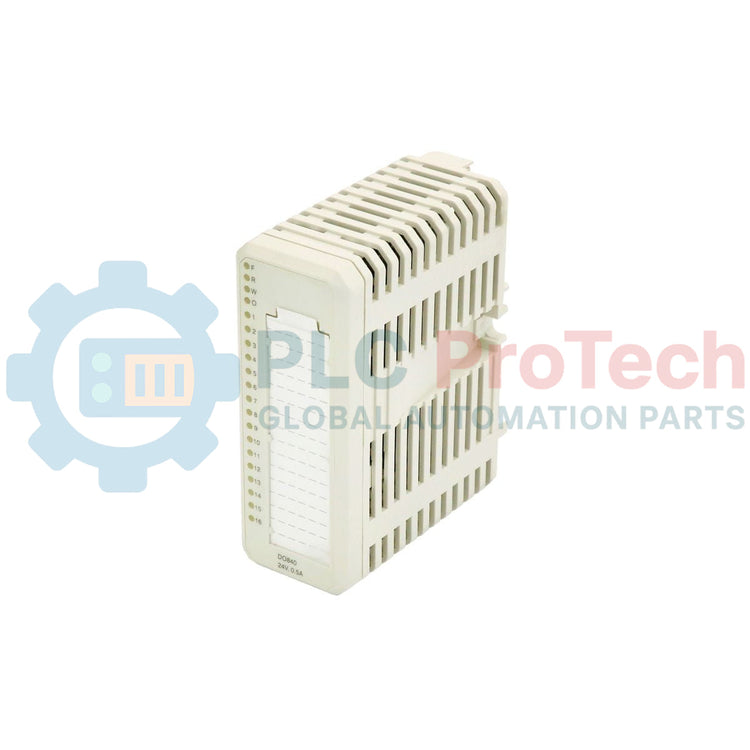

3BSE020838R1 (DO840) adalah modul output digital dengan keandalan tinggi dalam sistem ABB S800 I/O, yang dirancang untuk aplikasi otomasi industri dan pengendalian proses. Modul ini menyediakan 16 output transistor 24V DC dengan diagnostik canggih dan opsi redundansi yang fleksibel.

Modul ini direkayasa untuk lingkungan pengendalian yang menuntut, ketika kinerja switching yang stabil, isolasi kanal, dan diagnostik sistem sangat penting. Modul ini banyak digunakan dalam arsitektur ABB 800xA dan Compact Product Suite untuk menggerakkan aktuator, solenoid, dan sistem interlock dalam operasi industri berkelanjutan.

Arsitektur Sistem & Desain Fungsi

DO840 dirancang dengan fokus pada isolasi kanal, redundansi modular, dan transparansi diagnostik:

• Konfigurasi Kanal: 16 output digital yang dibagi menjadi 2 grup terisolasi, masing-masing terdiri dari 8 kanal.
• Dukungan Redundansi: Mendukung konfigurasi sistem tunggal dan redundan untuk aplikasi dengan ketersediaan tinggi.
• Peringkat Output: 0.5A per kanal untuk switching perangkat lapangan yang andal.
• Diagnostik Terpasang: Diagnostik canggih memungkinkan deteksi gangguan secara real-time dan pemantauan tingkat kanal.
• Integrasi Modul: Dirancang untuk rak S800 I/O dan kompatibel dengan sistem ABB 800xA dan Compact Product Suite.

Data Listrik & Mekanis

Aplikasi & Catatan Operasional

Apakah DO840 dapat beroperasi dalam konfigurasi redundan?

Ya. Modul ini mendukung pengaturan redundan jika digunakan dengan arsitektur sistem S800 I/O yang kompatibel, sehingga memastikan ketersediaan sistem yang tinggi dalam aplikasi pengendalian proses yang kritis.

Jenis beban apa yang dapat digerakkan oleh output?

Setiap kanal mendukung beban 24V DC hingga 0.5A, yang biasanya digunakan untuk solenoid, relai, indikator, dan perangkat aktuator kecil dalam sistem otomasi.

Bagaimana informasi diagnostik disediakan?

Modul ini dilengkapi diagnostik terpasang canggih yang melaporkan gangguan kanal, status komunikasi, dan kondisi catu daya langsung ke sistem pengendalian.

Panduan Instalasi & Rekayasa

Kompatibilitas MTU:
DO840 harus dipasang dengan Module Termination Units yang kompatibel (TU810, TU812, TU814, TU830, TU833, TU842, TU843, TU852). Pemilihan MTU yang tepat memastikan kepadatan pengawatan dan keandalan sistem yang sesuai.

Isolasi Pengawatan:
Output dibagi menjadi dua grup terisolasi. Pertahankan pemisahan yang tepat untuk menghindari kopling silang dan memastikan integritas sinyal dalam kabinet berkepadatan tinggi.

Manajemen Termal:
Meskipun modul ini memiliki disipasi daya yang rendah, pastikan ventilasi kabinet yang memadai ketika beberapa modul I/O dipasang berdekatan.

Integrasi Sistem:
Saat digunakan dalam sistem 800xA, pastikan konfigurasi I/O yang tepat dalam perangkat lunak pengendali untuk mengaktifkan fitur diagnostik dan redundansi secara menyeluruh.
