ABB SDCS-FEX-425-INT 3ADT209022R0001 Modul Eksiter Medan Bawaan DCS880

Ikhtisar Rekayasa

ABB SDCS-FEX-425-INT (ID Produk: 3ADT209022R0001) adalah modul eksitasi medan internal industri yang dirancang khusus untuk drive DC industri seri DCS880-S. Beroperasi dalam loop kontrol torsi dan kecepatan kritis motor DC besar, unit ini menyediakan regulasi arus medan yang presisi hingga 25 A. Dalam industri berat seperti pertambangan agregat, pabrik pengerolan logam, dan sistem propulsi laut, kegagalan eksitasi medan dapat langsung menyebabkan risiko overspeed motor atau kehilangan torsi secara tiba-tiba. SDCS-FEX-425-INT terintegrasi langsung di dalam sasis drive, menggunakan input catu daya 3 fase 500 VAC untuk menghasilkan kontrol fluks elektromagnetik yang sangat responsif. Dengan mempertahankan kontrol medan yang stabil selama fluktuasi beban yang tidak menentu, modul ini menghilangkan risiko trip drive dan mengurangi waktu henti fasilitas yang tidak terjadwal.

Infrastruktur Perangkat Keras & Konfigurasi Inti

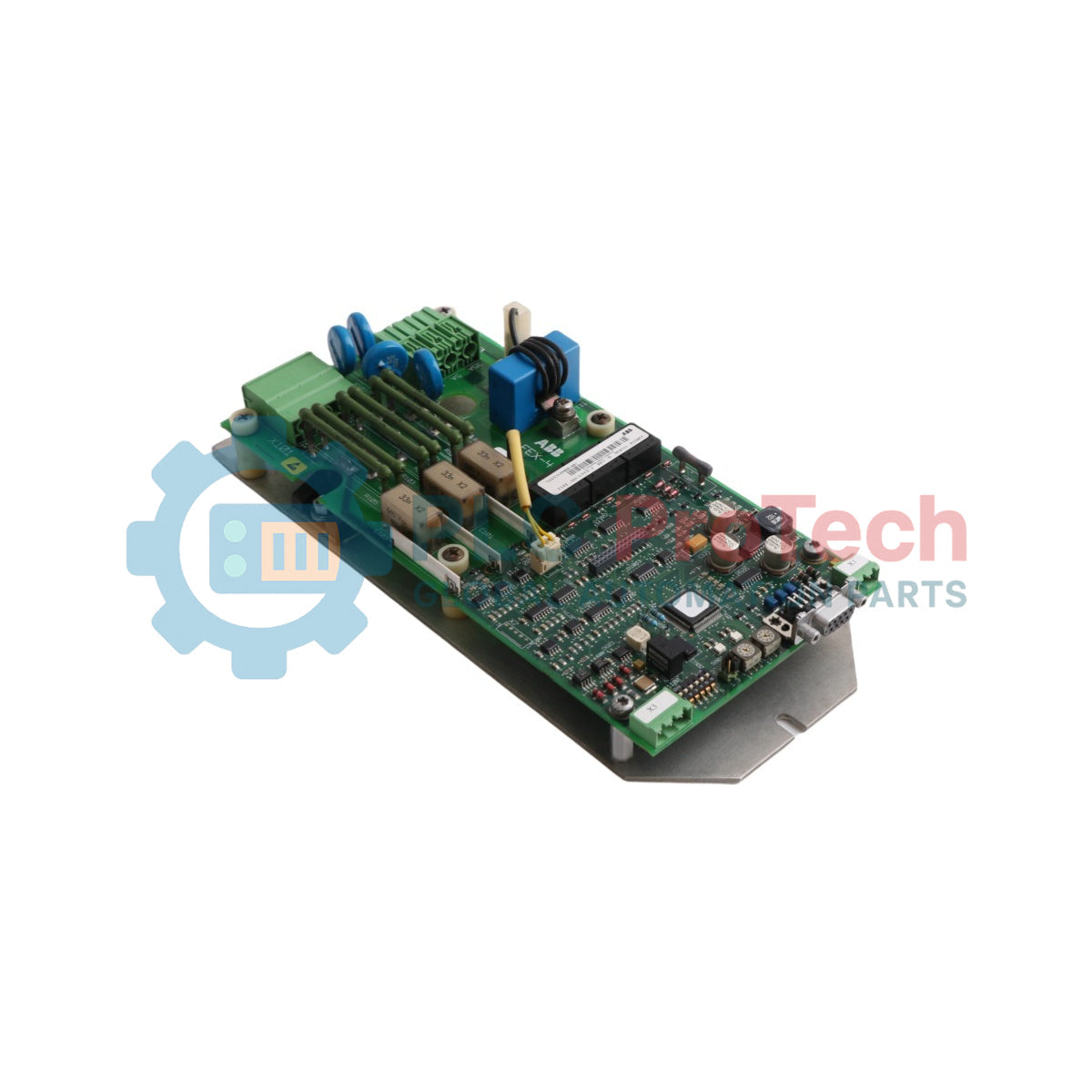

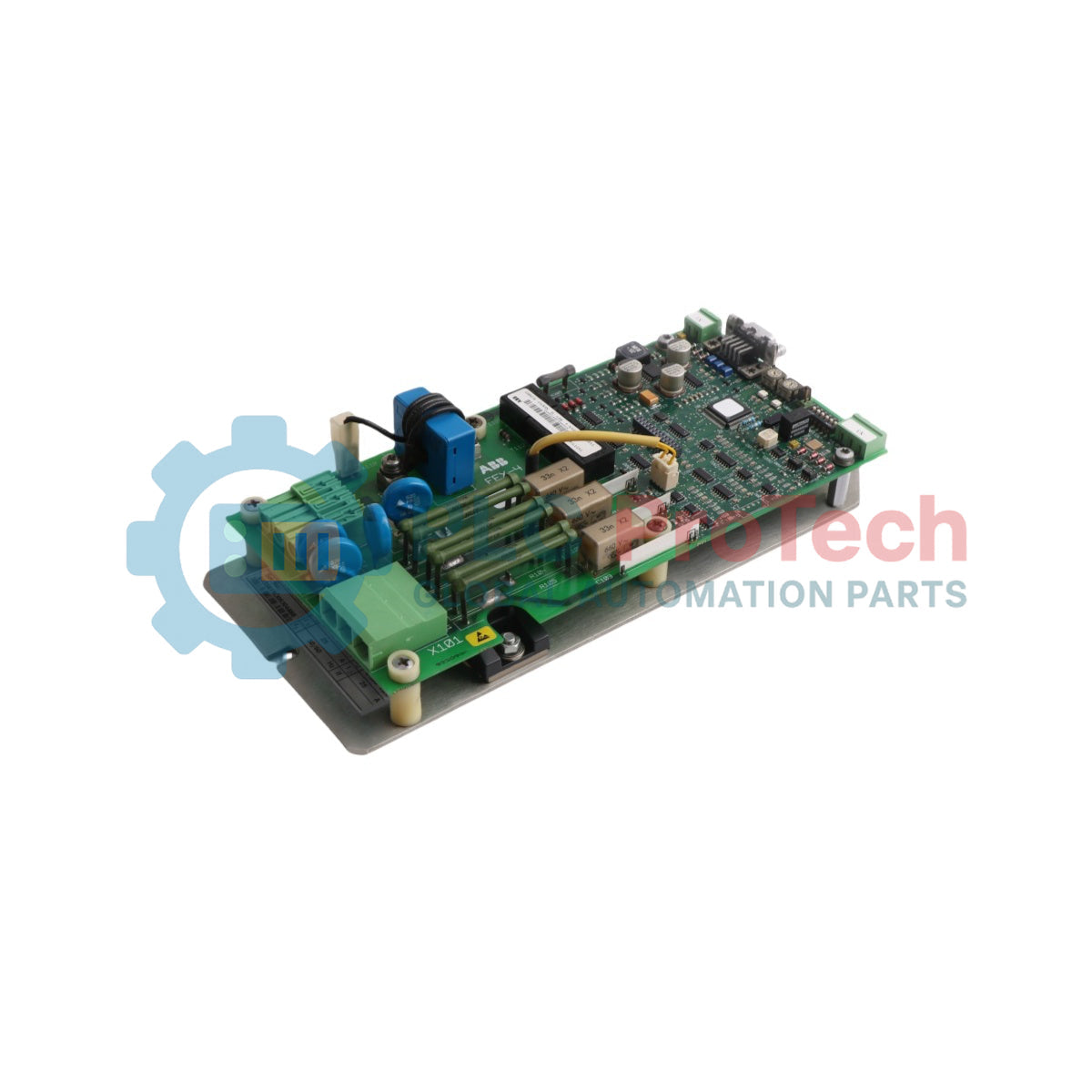

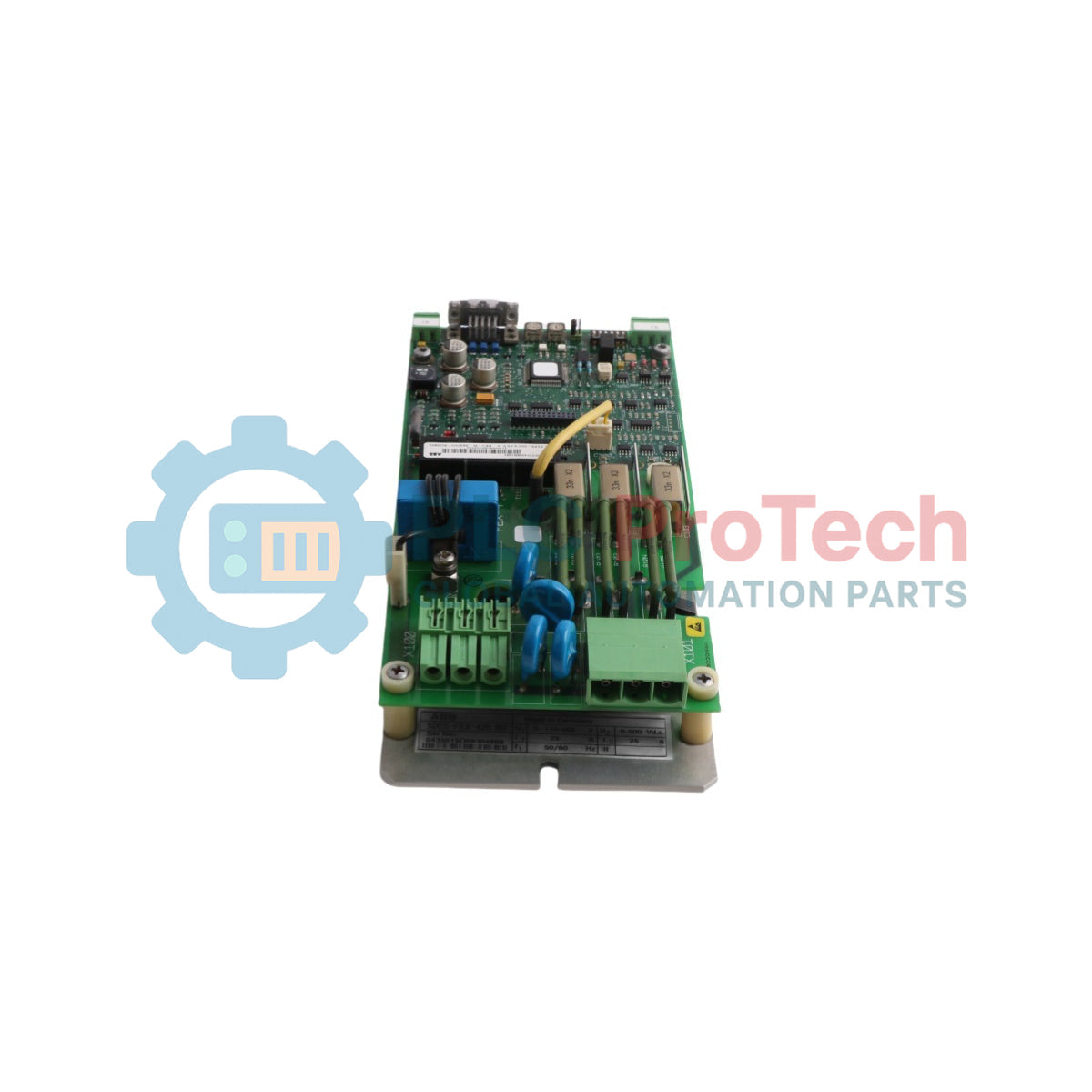

Topologi perangkat keras eksiter medan internal ini dioptimalkan untuk rumah drive Frame Size A. Modul ini terhubung langsung ke unit kontrol drive utama menggunakan kabel komunikasi berkecepatan tinggi FEX-4-DSL sepanjang 0.54 m yang disertakan, sehingga membentuk koneksi sinkronisasi digital dengan latensi rendah. Modul menangani konversi daya tegangan tinggi melalui jembatan daya solid-state terintegrasi, yang mengubah daya AC 3 fase masuk secara langsung menjadi arus eksitasi DC yang teregulasi. Desain internal ini menghilangkan kebutuhan akan eksiter medan eksternal yang besar, sehingga menghemat ruang penting di kabinet kontrol. Modul ini dilengkapi pemantauan suhu langsung dan loop umpan balik deteksi arus lebih, yang mengirimkan diagnostik operasional secara real-time ke pengontrol utama untuk melindungi lilitan motor dari kondisi beban panas berlebih.

Spesifikasi Teknis Lengkap

Diagnostik & FAQ Rekayasa Lapangan

Apakah unit ini dapat menggantikan model lama bernomor 3ADT314500R1001?

Ya. SDCS-FEX-425-INT dengan ID produk 3ADT209022R0001 adalah pengganti resmi yang kompatibel secara langsung dan kompatibel mundur untuk modul lama 3ADT314500R1001. Modul ini cocok dengan posisi pemasangan mekanis yang sama persis dan menggunakan struktur pemrograman parameter yang identik.

Apa yang terjadi jika kabel FEX-4-DSL terlepas atau rusak selama pengoperasian?

Drive DCS880-S akan segera mencatat gangguan komunikasi medan dan menjalankan prosedur penghentian darurat. Urutan keselamatan penting ini melindungi motor DC yang terhubung dari kondisi kehilangan medan, yang jika tidak ditangani dapat menyebabkan overspeed mekanis yang berbahaya dan kerusakan struktural pada motor.

Apakah modul internal ini memerlukan konfigurasi parameter terpisah dari drive DC utama?

Tidak. Parameter eksiter medan terintegrasi langsung ke dalam menu firmware drive utama DCS880. Teknisi medan mengonfigurasi batas eksitasi, arus medan motor terukur, dan rutinitas penyetelan otomatis melalui panel kontrol drive utama atau perangkat lunak Drive Composer.

Komisioning Lapangan & Protokol Keselamatan

• Menonaktifkan Energi Sasis: Sebelum memasang atau mengganti modul internal, putuskan semua catu daya saluran AC 3 fase utama ke sirkuit jangkar utama dan sirkuit medan. Tunggu setidaknya 5 menit agar kapasitor bus internal drive benar-benar melepaskan muatan hingga mencapai tingkat tegangan yang aman sebelum membuka penutup sasis Frame Size A.

• Perutean Kabel Komunikasi DSL: Hubungkan kabel FEX-4-DSL sepanjang 0.54 m yang disediakan antara papan eksiter internal dan slot papan kontrol drive utama. Arahkan kabel ini menjauh dari batang input AC tegangan tinggi dan terminal output DC di dalam rangka untuk meminimalkan interferensi gaya gerak listrik dan kerusakan sinyal.

• Spesifikasi Torsi Sambungan Listrik: Kencangkan kabel input catu AC dan kabel output medan motor DC ke blok terminal eksiter menggunakan lug berkerut. Kencangkan semua sekrup terminal daya sesuai torsi standar yang ditentukan OEM untuk opsi Frame Size A, guna memastikan antarmuka bertekanan tinggi dan resistansi rendah yang mampu menangani beban kontinu 25 A.

• Pertimbangan Manajemen Termal: Pastikan saluran udara internal sasis drive tetap bebas dari sumbatan debu atau kotoran. Eksitasi medan berarus tinggi menghasilkan panas lokal; mempertahankan aliran udara internal yang tidak terhalang memastikan komponen semikonduktor daya tetap berada dalam batas lingkungan optimal 0 hingga 55 deg C.
