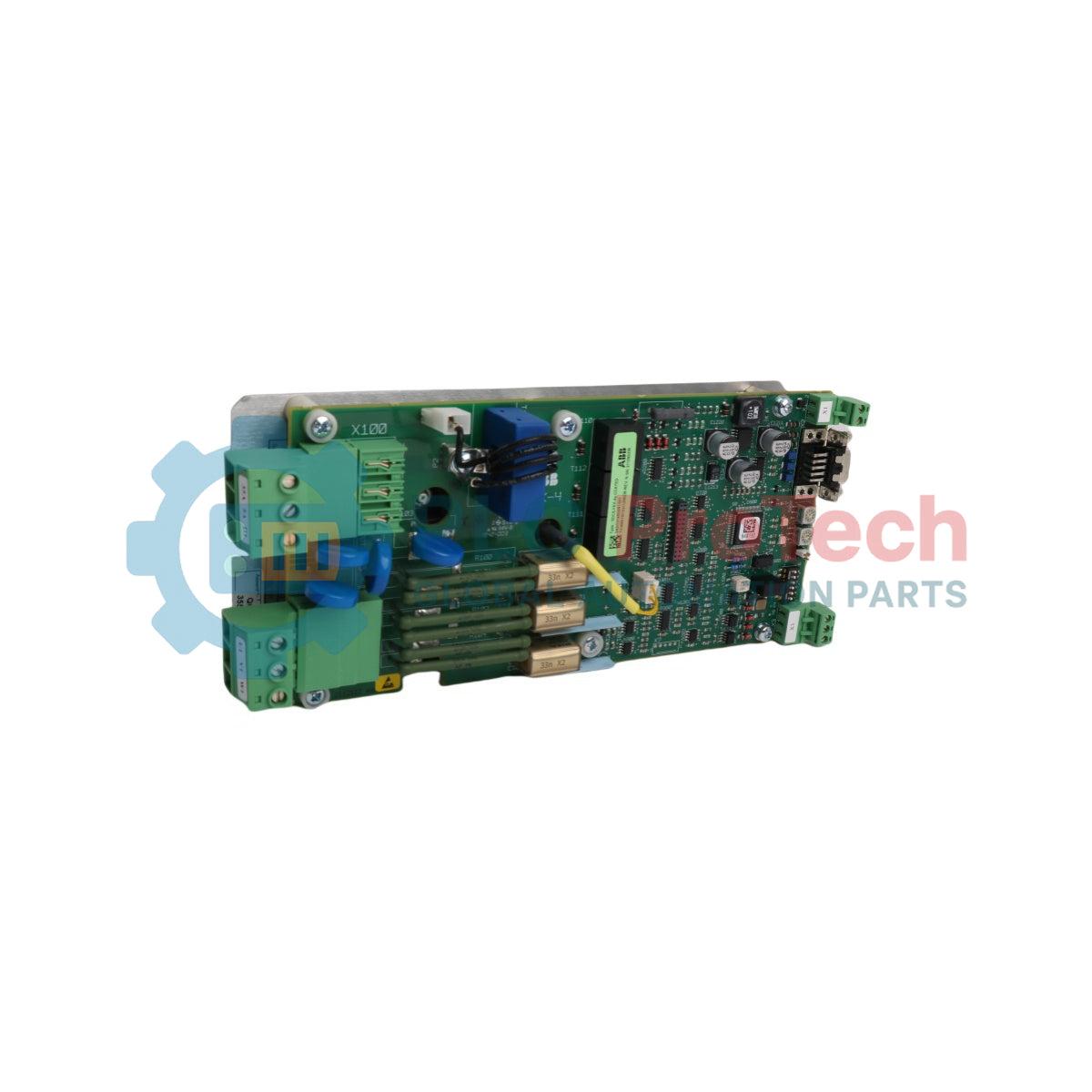

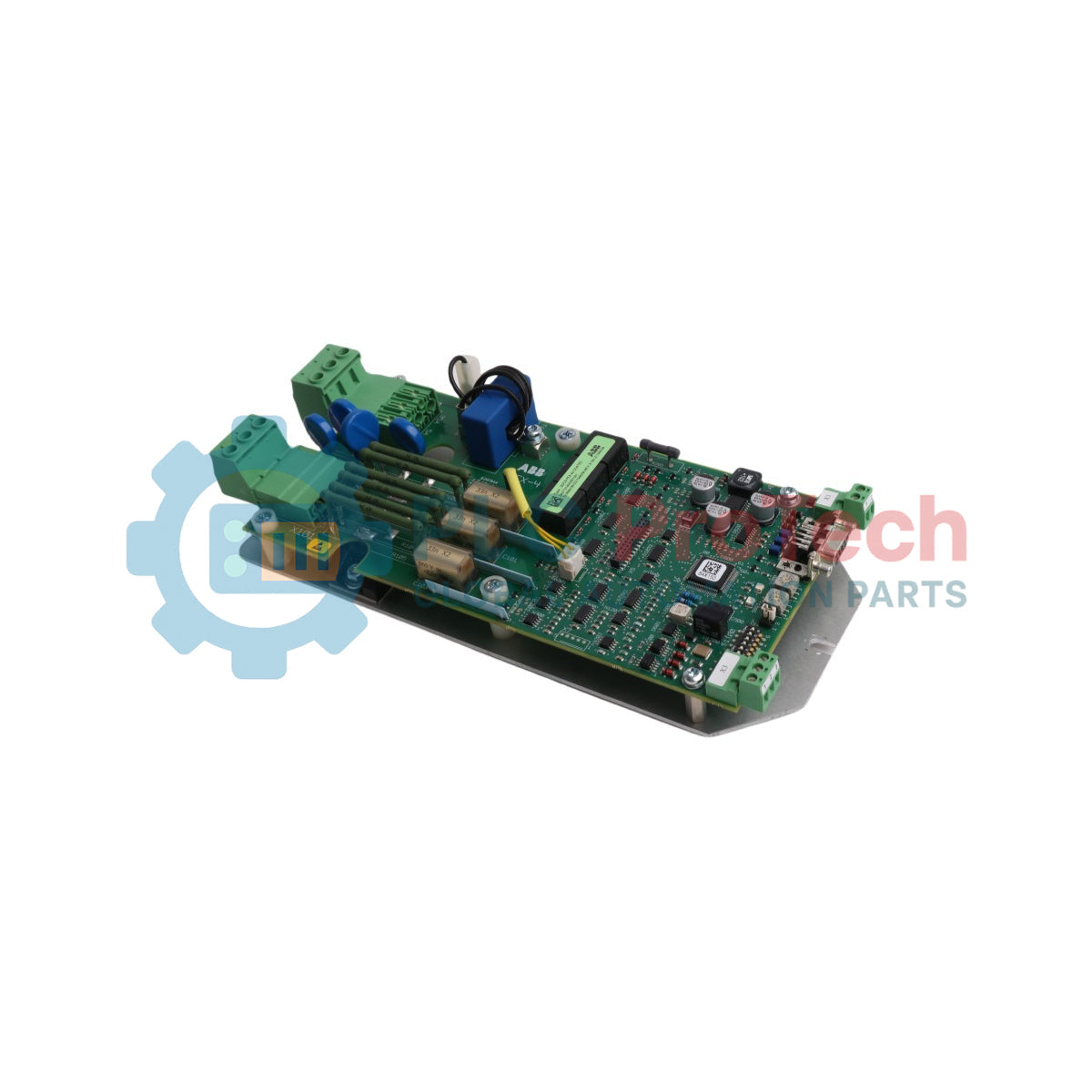

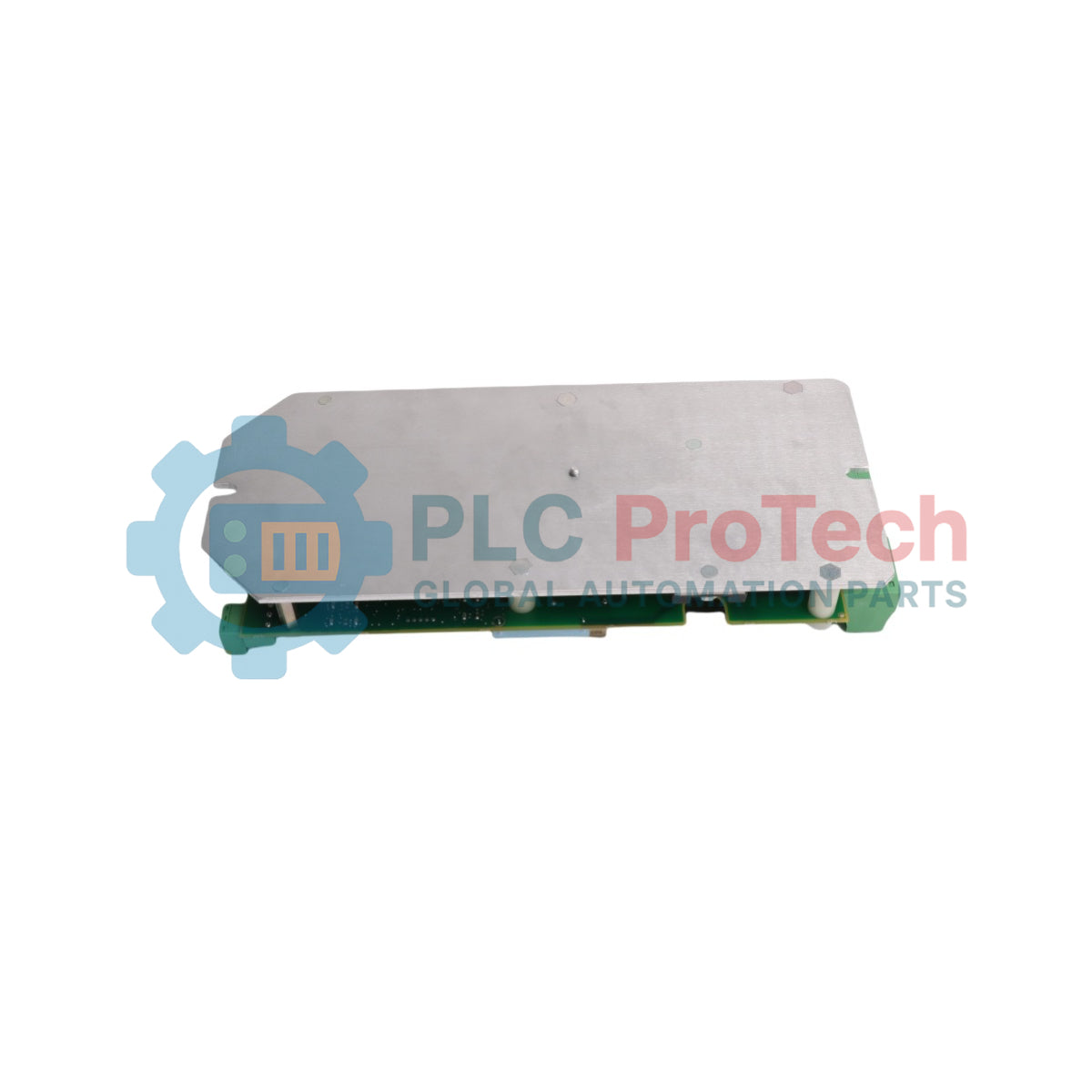

Pelat Eksitasi ABB SDCS-FEX-4a 3ADT314500R1501

Deskripsi

ABB SDCS-FEX-4A adalah rakitan jembatan tirisistor internal terintegrasi yang dirancang untuk mengelola jalur komutasi dan induksi tegangan di dalam topologi medan penggerak DC. Beroperasi sebagai pelat eksitasi khusus, kartu elektronik khusus ini menyediakan profil regulasi arus variabel yang presisi untuk susunan belitan medan individual, menyesuaikan kondisi beban dinamis pada rangka penggerak berkapasitas rendah hingga menengah.

Rakitan SDCS-FEX-4A mengintegrasikan jalur sinkronisasi vektor pemicuan langsung dengan jalur prosesor internal untuk menyediakan loop umpan balik arus komputasional seketika. Ditandai dengan pengenal produk 3ADT314500R1501, modul eksitasi medan internal ini menyeimbangkan penyimpangan suplai dan variasi pergeseran termal dalam jaringan pemrosesan industri, memastikan pemeliharaan arus operasional dan mencegah degradasi magnetik inti secara lokal.

Fitur

• Jembatan Tirisitor Terintegrasi: Menyediakan jalur keluaran arus DC variabel melalui jaringan penskalaan sudut fase yang terkoordinasi.
• Sirkuit Snubber Terintegrasi: Meredam lonjakan komutasi dan pantulan derau saluran pada saluran fase masukan.
• Pelat Dasar Struktural Kaku: Dipasang pada sasis pembuangan panas aluminium yang dirancang untuk pemasangan mekanis di dalam kabinet penggerak.
• Sambungan Pita Berpelindung: Menghubungkan loop vektor pemicuan langsung ke prosesor regulasi motor utama.

Aplikasi

• Pengganti pengontrol eksitasi medan internal untuk rumah konverter modular dalam seri ABB DCS.
• Konfigurasi pemrofilan torsi dinamis dan kontrol pelemahan medan magnet untuk motor DC industri.

Spesifikasi Teknis

Wawasan Teknik Empiris

Model Alternatif & Kompatibilitas

Pelat SDCS-FEX-4A merupakan penerus dimensional dan teknis langsung dari versi eksiter medan internal lama. Pelat ini memiliki kerangka arus loop maksimum terintegrasi sebesar 25A yang harus sesuai dengan parameter offset konfigurasi di dalam modul kontrol inti. Verifikasi kompatibilitas parameter firmware dan periksa silang tata letak pita penggerak yang ada sebelum pemasangan langsung, karena pemetaan yang tidak tepat akan membatasi bidang kontrol eksitasi.

Kesalahan Penerapan & Catatan Rekayasa

Karena modul eksitasi ini sepenuhnya mengandalkan konveksi alami melalui struktur pelat belakang logamnya, memasang kartu ini di ruang dengan suhu udara sekitar yang tinggi atau jalur pendinginan yang tersumbat dapat memicu kerusakan termal lokal pada jalur sambungan thyristor. Kerusakan ini sering memicu medan induksi yang tidak teratur atau trip arus lebih medan yang tidak terduga. Pastikan penghalang isolasi terminal bebas dari jelaga konduktif atau penumpukan gemuk selama pemeliharaan rutin.

Tips Komisioning & Pengkabelan

Saat mengganti rakitan ini, pastikan konektor kabel pita bantu terkunci pada slot header yang sesuai. Pin yang longgar dapat menyebabkan pulsa gerbang hilang, sehingga mengakibatkan kegagalan eksitasi mendadak atau ketidakseimbangan fase pada profil beban motor berat. Jauhkan semua kabel daya eksternal menuju terminal medan dari umpan balik enkoder atau jalur data dengan derau tinggi, dan lindungi kabel tersebut untuk mencegah crosstalk induktif.
