ABB

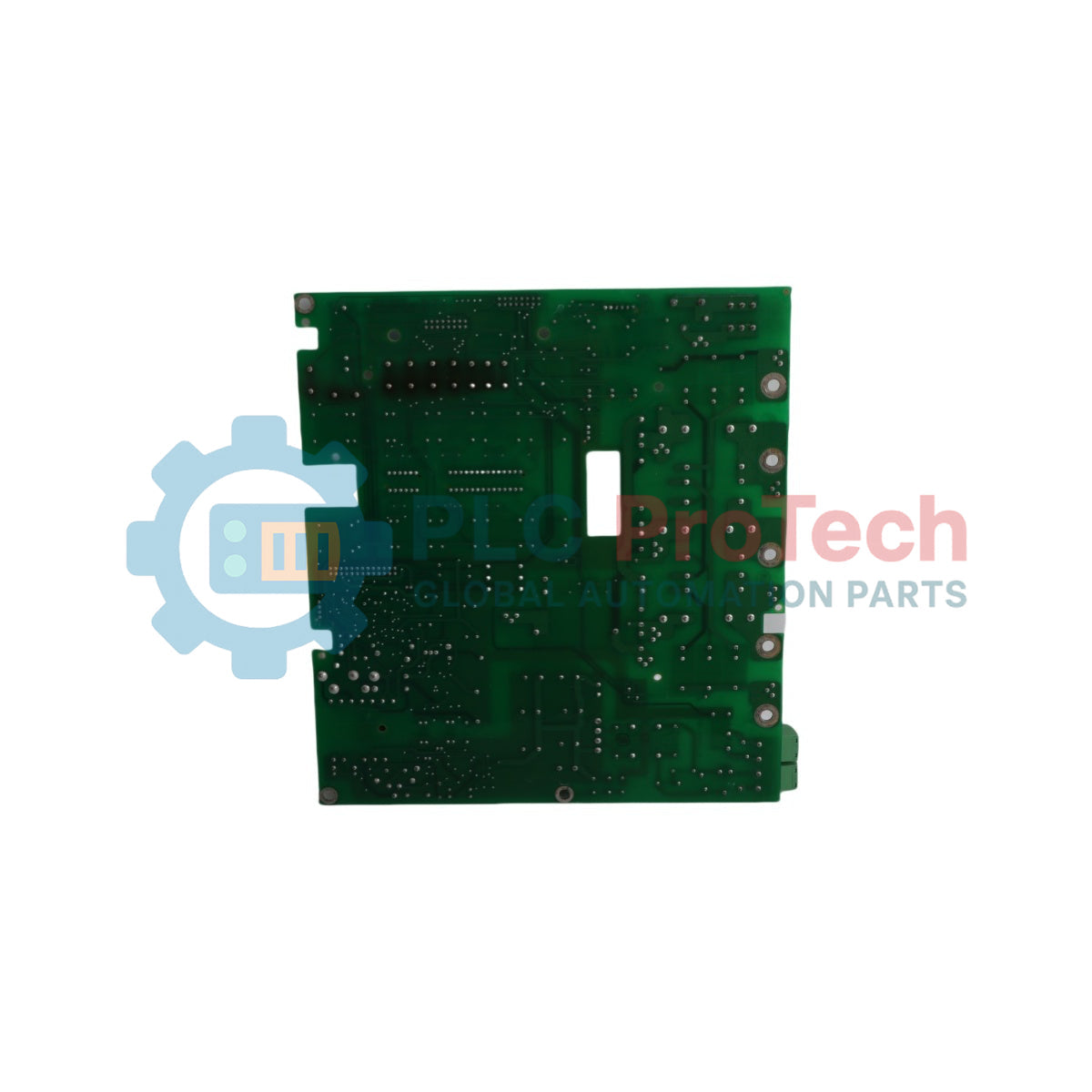

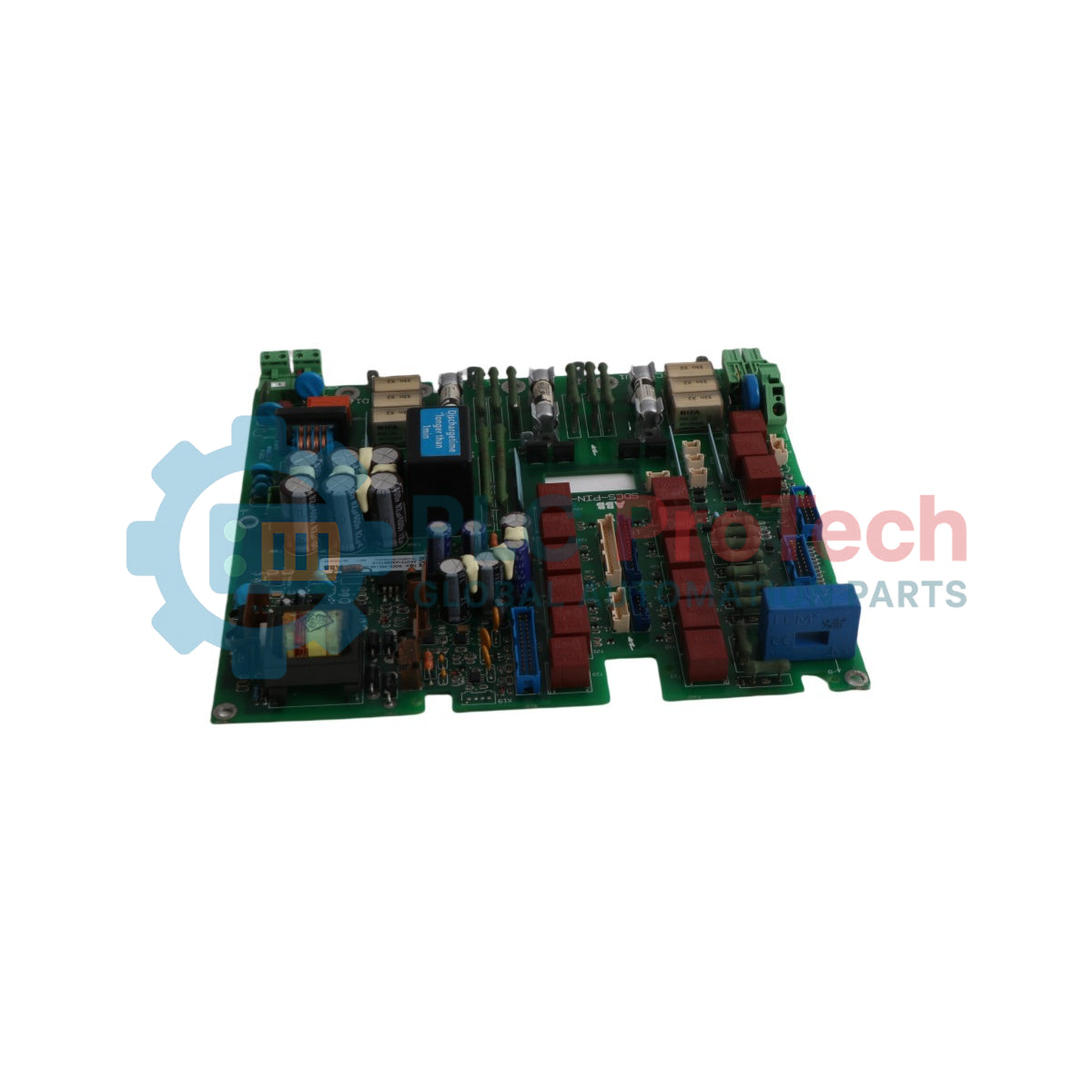

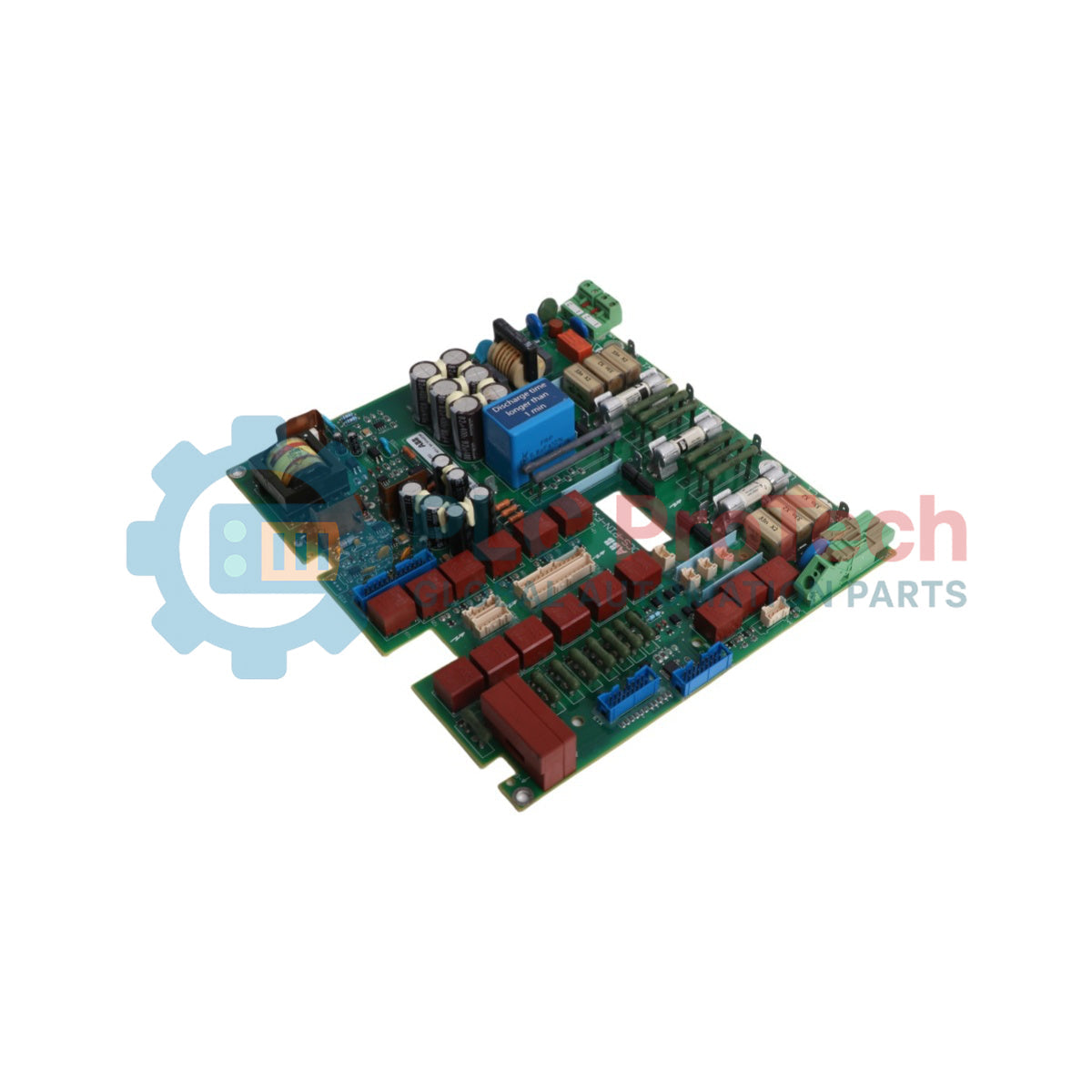

Papan antarmuka daya DCS800 ABB SDCS-PIN-4b (3ADT316300R1510)

SKU SDCS-PIN-4B 3ADT316300R1510

Tersedia
  • 12-month warranty
  • Free returns within 30 days
  • Produsen: ABB

  • Nomor Produk: SDCS-PIN-4B 3ADT316300R1510

  • Negara asal:Swiss

  • Jenis Produk: Papan Catu Daya

  • Kode batang: 8537101190

  • Pembayaran: T/T, Western Union

  • Berat: 650g

  • Dimensi: 240 mm x 170 mm x 55 mm

  • Pelabuhan pengiriman: Xiamen

  • Garansi: 12 bulan

Deskripsi

ABB SDCS-PIN-4b adalah komponen antarmuka daya khusus yang dirancang untuk rakitan konverter daya tiga fase industri dalam arsitektur kontrol motor DC kecepatan variabel. Sebagai pusat utama kontrol gerbang dan pengindraan tegangan, papan antarmuka ini menyediakan isolasi optik, pemrosesan pengukuran, dan jaringan distribusi penting yang diperlukan untuk menggerakkan jalur modulasi lebar pulsa lokal.

Rakitan papan teknis ini memantau sinkronisasi tegangan saluran, menjembatani loop umpan balik arus analog, dan memproses parameter jembatan secara langsung. Rakitan ini menangani konfigurasi field terpasang untuk parameter operasional dengan masukan saluran hingga 525 VAC, meskipun varian perangkat keras khusus ini dipasok tanpa sirkuit catu daya field internal. Rakitan ini dilengkapi elemen proteksi bawaan dan koneksi multi-pin terstruktur untuk menahan lonjakan termal transien dan umpan balik elektromagnetik yang umum terjadi di lingkungan industri berat.

Fitur

  • Penghalang Isolasi Tegangan Tinggi: Memisahkan secara galvanis lapisan kartu kontrol pemrosesan utama dari semikonduktor daya berpotensial tinggi.
  • Fleksibilitas Field Terpasang: Divalidasi untuk pelacakan antarmuka operasional langsung pada variasi saluran hingga 525 VAC.
  • Telemetri Jembatan yang Dioptimalkan: Menampung jalur pembagi tegangan berakurasi tinggi untuk memastikan pencocokan fase yang presisi dan pengoperasian thyristor yang seimbang.

Aplikasi

  • Kontrol pemicuan thyristor dan pemantauan sisi saluran di dalam konverter DC kecepatan variabel ABB DCS800.
  • Lingkungan kontrol motor industri berat, termasuk pabrik penggilingan multi-stand, mesin produksi kertas, ekstruder, dan jalur pemrosesan material kontinu.

Spesifikasi Teknis

Parameter Spesifikasi
Produsen ABB
Penamaan Model SDCS-PIN-4b
ID Produk / Nomor Pesanan 3ADT316300R1510
Klasifikasi Perangkat Papan Antarmuka Daya
Ambang Tegangan Jalur Hingga 525 VAC
Konfigurasi Catu Daya Medan Tidak termasuk catu daya medan internal
Status Jenis Komponen Asli / Baru
Negara Asal Finlandia (FI) / Tiongkok (CN)
Berat Pengiriman (Dihitung) 0.65 kg
Dimensi Kemasan (Dihitung) 240 mm x 170 mm x 55 mm

Model Alternatif & Kompatibilitas

Modul SDCS-PIN-4b berfungsi sebagai pengganti modern dari pabrik untuk versi SDCS-PIN-4 lama dalam rangkaian drive yang kompatibel. Modul ini menawarkan ketahanan komponen yang lebih baik dan pemisahan jalur untuk mengoptimalkan stabilitas perutean sinyal. Karena varian khusus ini dikonfigurasi tanpa blok catu daya medan internal terintegrasi, tim teknis harus memastikan bahwa konfigurasi medan eksternal atau jalur daya bantu sesuai dengan persyaratan serial modul sebelum melakukan penggantian saat perangkat menyala.

Panduan Pemasangan

PERINGATAN KRITIS: BAHAYA GAYA GERAK LISTRIK RESIDUAL

Isolasi, putuskan sambungan, dan pastikan seluruh jalur utama masuk 3-fase, kabel umpan balik bantu, serta jalur sirkuit benar-benar bebas energi sebelum mengakses baki kartu. Rangka konverter memiliki jaringan kapasitif reaktif yang menyimpan muatan bertegangan mematikan setelah sambungan diputus. Tunggu setidaknya 15 menit hingga muatan internal benar-benar habis, lalu pastikan tidak ada tegangan pada semua sekrup terminal uji menggunakan alat ukur dengan rating yang sesuai sebelum menangani perangkat.

1
Kenakan gelang antistatis yang disetujui dan dihubungkan langsung ke terminal ground yang telah diverifikasi untuk membuang penumpukan listrik statis dengan aman sebelum menyentuh sirkuit terbuka.
2
Catat orientasinya dengan cermat, lepaskan semua jalur data kabel pita multi-konduktor, konektor terminal gate, dan jaringan kabel dari pin soket onboard.
3
Longgarkan standoff pemasangan board, keluarkan kartu lama, posisikan board baru ke dalam braket slotnya, kencangkan semua sekrup secara merata, lalu pasang kembali kabel pita dan konektor gate dengan aman.
