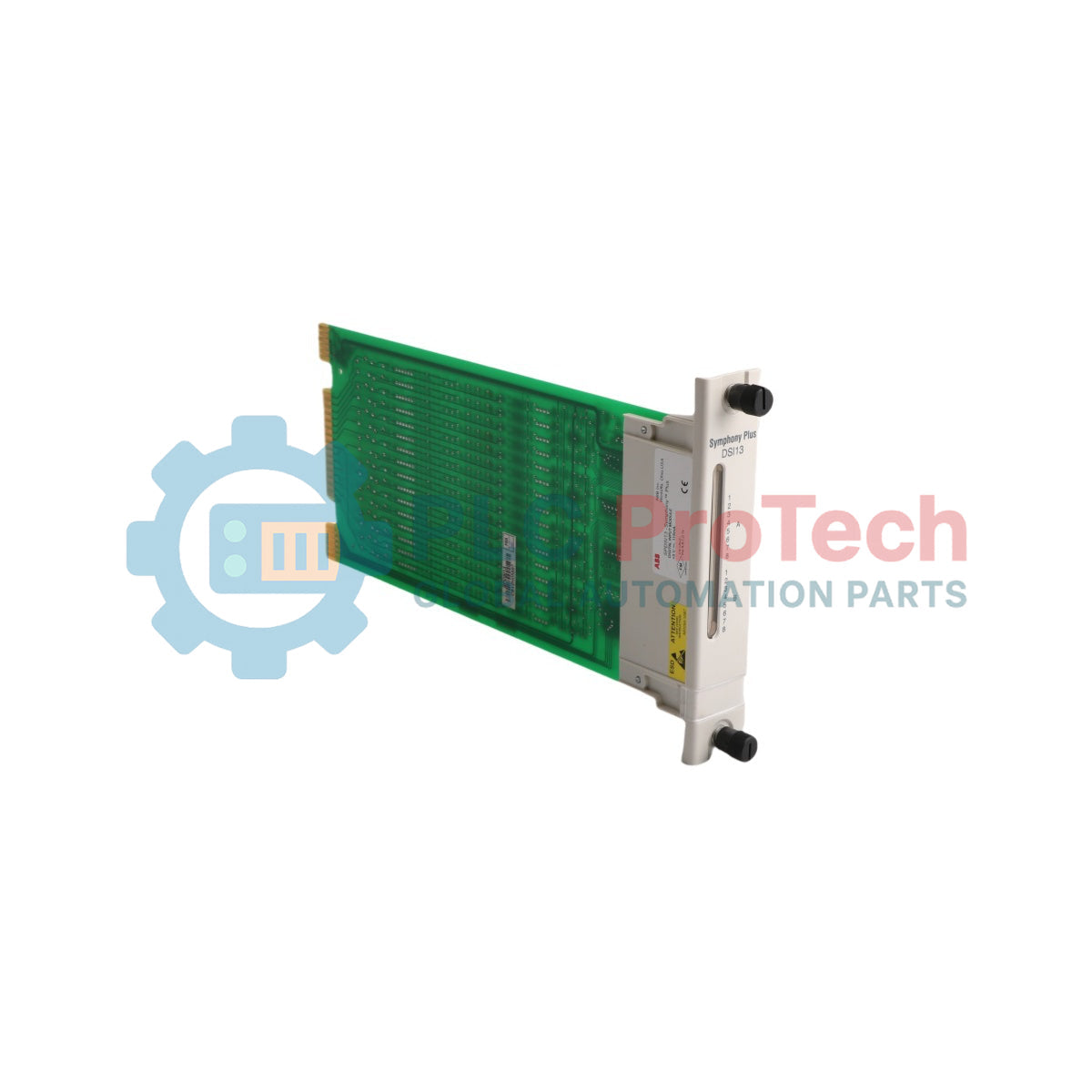

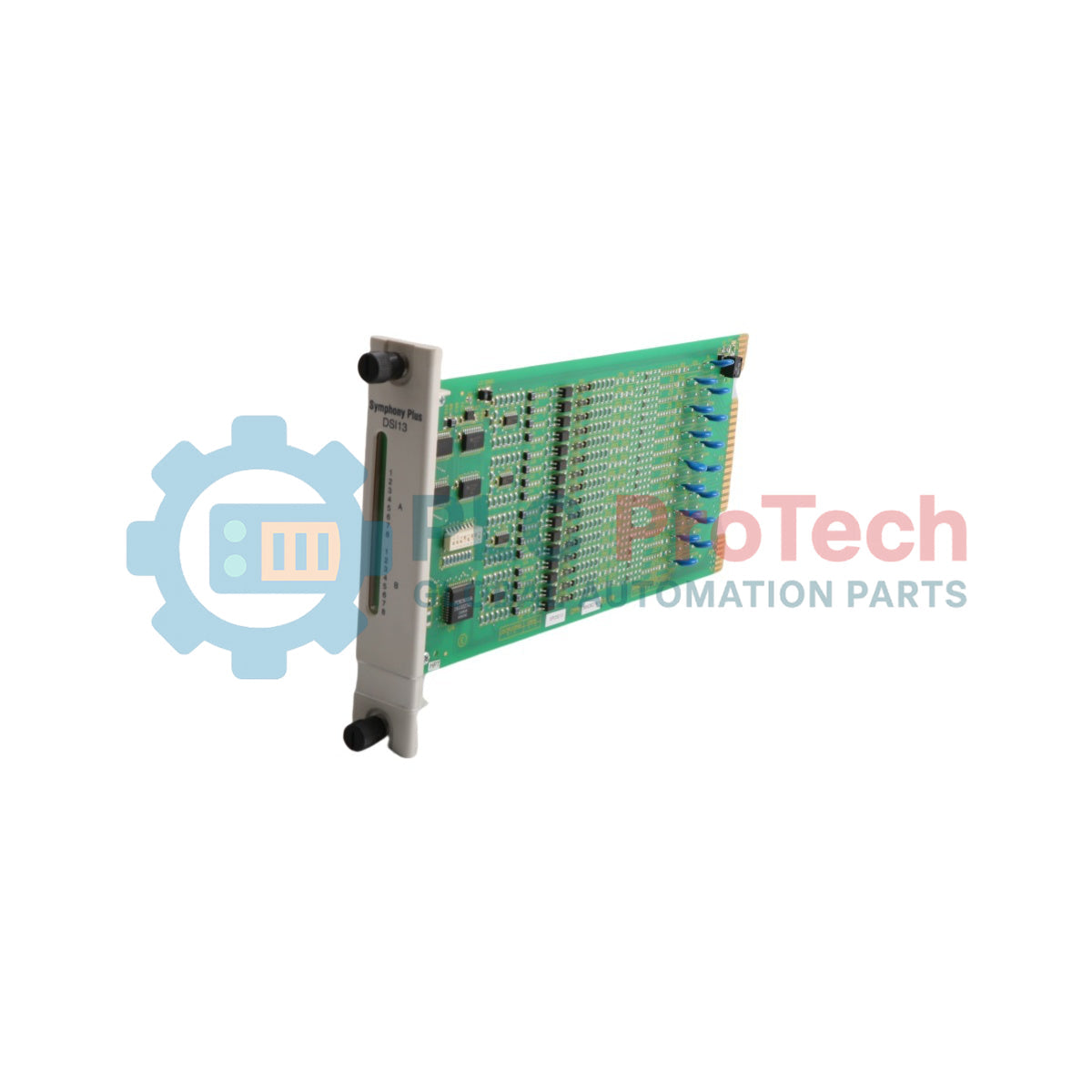

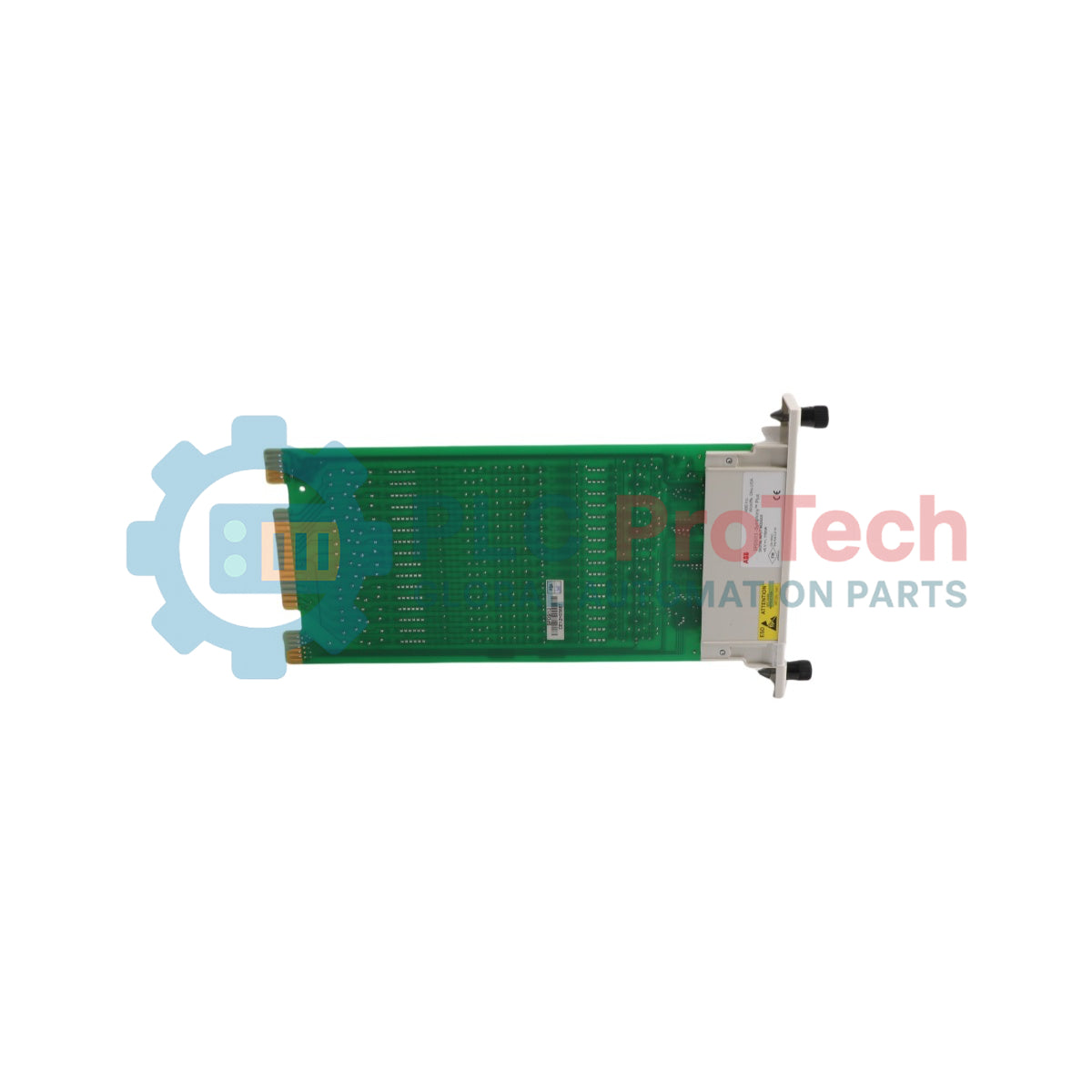

ABB SPDSI13 Modul Input Digital Symphony Plus

ABB SPDSI13 Modul Input Digital Symphony Plus

Hanya 5 item tersisa di stok

  • Produsen: ABB

  • Nomor Produk: SPDSI13

  • Negara asal:Swedia

  • Jenis Produk: Modul Input Digital

  • Kode batang: 8537101190

  • Pembayaran: T/T, Western Union

  • Berat: 810g

  • Dimensi: 3,5 cm x 31,5 cm x 17,6 cm

  • Pelabuhan pengiriman: Xiamen

  • Garansi: 12 bulan

Lihat detail lengkap
Deskripsi Produk
FAQ
Pengembalian Pengiriman
Detail tambahan
Ulasan

ABB SPDSI13 adalah Modul Input Digital kepadatan tinggi yang dirancang untuk arsitektur sistem kontrol terdistribusi Symphony Plus. Beroperasi sebagai komponen pemrosesan sinyal inti dalam platform S+ HR I/O (Harmony Rack), modul ini menyediakan 16 saluran input diskrit yang dioptimalkan khusus untuk sensing loop lapangan 24 VDC. Menampilkan arsitektur perangkat keras tetap dengan tanpa jumper konfigurasi internal, ABB SPDSI13 menghilangkan kesalahan pemilihan manual di lokasi dan menggunakan isolasi optokopler galvanik untuk menghubungkan kontak kering lapangan dengan aman ke bus logika sistem internal.

Fitur

  • 16 Saluran DI Terisolasi: Tata letak pemrosesan diskrit kepadatan tinggi memetakan titik pemantauan maksimum di seluruh jejak slot chassis tunggal.
  • Ambang Batas Tetap 24 VDC: Pencocokan tegangan presisi yang dirancang langsung untuk loop daya instrumen industri standar.
  • Profil Desain Tanpa Jumper: Tidak adanya jumper konfigurasi perangkat keras onboard sepenuhnya mencegah keterlambatan penerapan dan kesalahan pengaturan kabel.
  • Penghubung Bus Harmony Rack: Terhubung secara native ke backplane sistem untuk memastikan polling status latensi rendah dan diagnostik tingkat modul yang berkelanjutan.

Aplikasi

  • Pelacakan Urutan Kejadian (SOE) untuk interlock proses kritis dan sinyal trip turbin.
  • Pemantauan kontak tambahan untuk pemutus distribusi daya tegangan rendah dan status pusat kontrol motor.
  • Antarmuka panel marshalling jarak jauh untuk saklar instrumen lapangan kontak kering dan konfirmasi posisi katup.

Spesifikasi Teknis


Produsen ABB
ID Produk SPDSI13
Penunjukan Tipe ABB SPDSI13
Jenis Saluran DI (Input Digital)
Jumlah Saluran Masukan 16 Saluran
Tegangan Sinyal Nominal 24 VDC
Kustomisasi Onboard Tidak Ada (Tata Letak Sirkuit Tetap Tanpa Jumper)
Kedalaman / Panjang Bersih Produk 73,66 mm
Tinggi Bersih Produk 358,14 mm
Lebar Bersih Produk 266,70 mm
Berat Bersih Produk 0,81 kg (Dihitung)
Dimensi Paket 410 mm x 320 mm x 110 mm (Dihitung)
Kategori WEEE 5. Peralatan Kecil (Dimensi Eksternal Tidak Lebih dari 50 cm)
Nomor Tarif Bea Cukai / Kode HS 85389081

Koneksi dan Antarmuka


Konektor Antarmuka Profil Tujuan & Pemetaan Sirkuit
Pin Tepi Kartu Belakang Langsung dicolokkan ke slot komunikasi subrack Harmony Rack standar, mengarahkan status logis ke node kontrol dan memperluas saluran sirkuit terisolasi 1-16 ke lapisan terminasi.
Terminal Loop Lapangan Diatur dan diproses sepenuhnya oleh Symphony Plus Termination Unit (TU) yang ditunjuk yang dipasangkan dengan slot backplane. Lihat blok terminal TU individual untuk tata letak sekrup yang tepat.

Wawasan Teknik Empiris

Model Alternatif & Kompatibilitas

Perangkat keras modul membawa identifikasi firmware yang ditetapkan SPDSI13. Modul ini dirancang khusus untuk lingkungan 24 VDC, berbeda secara fundamental dari modul multi-tegangan yang dapat disesuaikan dengan jumper seperti SPDSI22. Saat melakukan hot-swap atau mengganti kartu dalam sistem Harmony Rack yang sudah matang, pastikan basis data konfigurasi perangkat lunak Anda secara eksplisit cocok dengan definisi blok input digital 24 VDC tetap untuk mencegah kesalahan ketidakcocokan logika perangkat keras.

Perangkap Aplikasi & Catatan Teknik

Modul ini memiliki ambang operasi yang ketat. Memperkenalkan potensial 48 VDC, 125 VDC, atau 120 VAC ke saluran ini akan menyebabkan stres termal langsung, elemen jejak sisi lapangan yang putus, atau kerusakan fatal pada optokopler di papan. Modul ini hanya boleh digunakan di dalam jaringan sinyal proses 24 VDC khusus.

Tips Komisioning & Pengkabelan

Karena modul ini menggunakan tata letak tanpa jumper, kecepatan penyebaran pra-komisioning sangat dipercepat. Fokus diagnostik loop lapangan harus sepenuhnya pada pemeriksaan distribusi loop umum dan memverifikasi stabilitas potensial basah langsung di blok Symphony Plus Termination Unit (TU) eksternal sebelum menggeser modul ke slot backplane aktifnya.

Pedoman Instalasi

  PERINGATAN KRITIS: Matikan semua sumber basah 24 VDC eksternal dan pastikan slot subrak target bebas dari arus loop lapangan aktif sebelum memasukkan modul. Memasukkan modul ke dalam garis lapangan yang hidup, pendek, atau induktansi tinggi tanpa isolasi sirkuit dapat menyebabkan degradasi induktif pada konektor komunikasi backplane.

1

Tinjau konfigurasi gambar loop lokal untuk memastikan slot yang ditugaskan sesuai dengan alokasi loop diskrit 24 VDC.



2

Selaraskan panduan tepi atas dan bawah dari rakitan kartu sirkuit tercetak dengan tepat di dalam saluran panduan subrak.



3

Tekan tepi depan secara merata dan kuat hingga kartu sepenuhnya masuk ke belakang dan duduk rata dengan soket konektor bus data belakang.



4

Kencangkan pengikat pelat depan dengan kuat untuk memverifikasi grounding rangka mekanis dan melindungi modul dari getaran frekuensi tinggi struktural.


RECOMMENDED RELATED MODELS

Product Image Model Number / Title Condition Availability Action
1734-IB4 Modul Input Digital 4 Titik Allen Bradley 1734-IB4 Point I/O Original New In Stock View Details
Key Features:
#Bailey DI Module #Symphony Plus

Apakah kartu ini memerlukan penyesuaian perangkat keras manual sebelum pemasangan di lapangan?
Tidak. Perangkat keras memiliki arsitektur input 24 VDC tetap tanpa jumper di papan, sehingga tidak ada langkah pra-konfigurasi fisik sebelum pemasangan panel.

Apa yang terjadi jika tegangan utilitas yang lebih tinggi seperti 120 VAC diterapkan pada saluran ini?
Mengekspos input rangkaian ke tegangan yang lebih tinggi dari rating nominal 24 VDC akan menyebabkan kegagalan langsung pada optocoupler, degradasi jejak rangkaian, atau kerusakan permanen pada jalur saluran.

Di mana data skematik terminal dan pemetaan pin dapat diverifikasi?
Koneksi kabel sinyal eksternal sepenuhnya diatur oleh Unit Terminasi Symphony Plus spesifik yang dipasang di belakang slot rak, bukan pada pelat depan kartu.

Pengiriman Ekspres Global

  • Pengiriman Standar: 4-6 Hari Kerja melalui DHL, FedEx, dan UPS.
  • Pengiriman Ekspres: Pengiriman pada hari yang sama untuk pesanan dalam stok yang dilakukan sebelum pukul 2:00 PM (GMT+8).
  • Cakupan Seluruh Dunia: Melayani lebih dari 150 negara, termasuk pengiriman cepat ke Arab Saudi dan UAE.

Pengembalian & Garansi

  • Jaminan 30 Hari: Pengembalian diterima untuk produk yang tersedia dalam stok dengan kemasan asli yang tersegel pabrik.
  • Garansi 12 Bulan: Setiap komponen industri didukung oleh garansi teknis profesional kami.

Pesanan diproses dan dikirimkan Senin-Jumat (tidak termasuk hari libur nasional).


Untuk kelayakan penuh, biaya pengisian ulang, dan detail pengembalian internasional, silakan lihat resmi kami Kebijakan Pengembalian & Pengembalian Dana .
