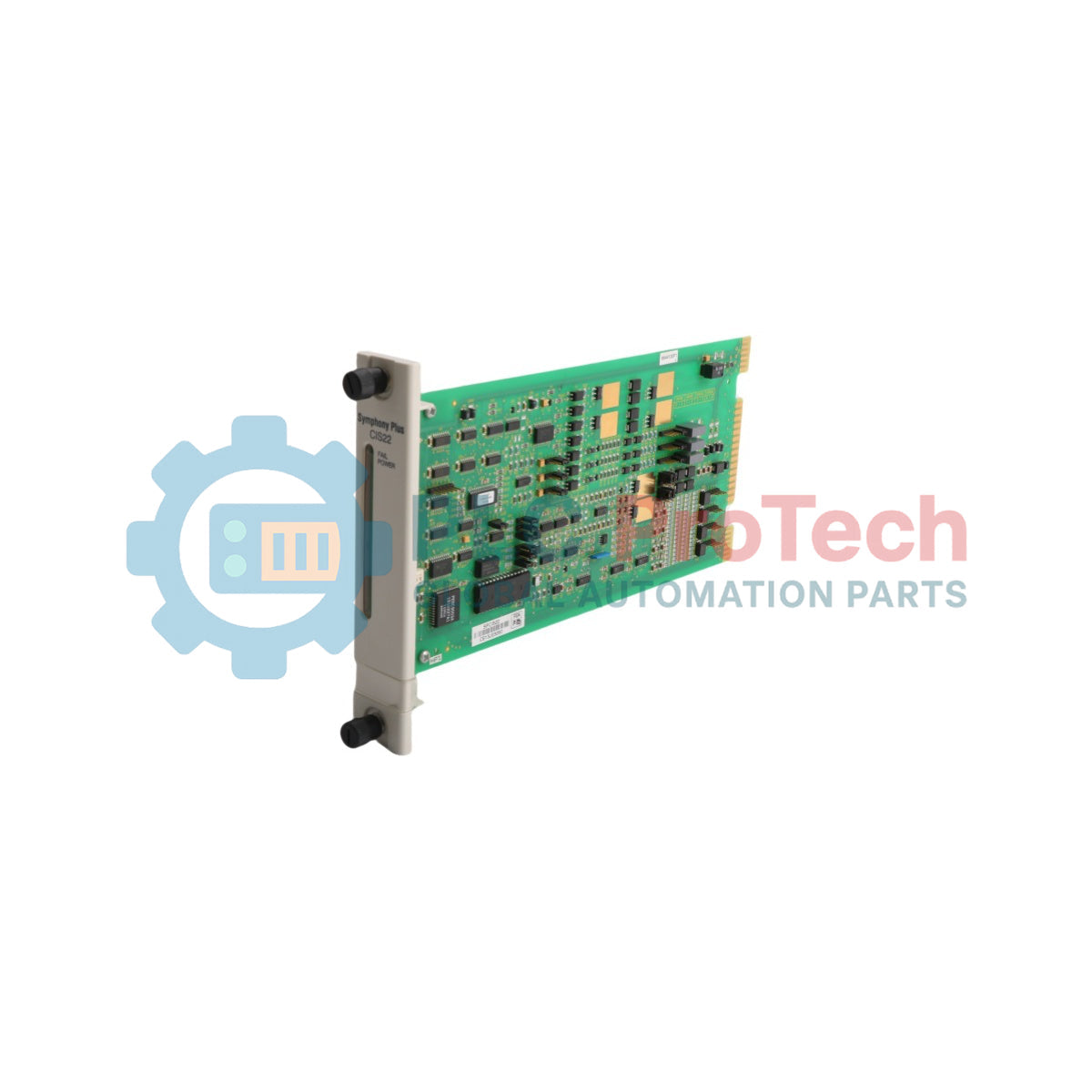

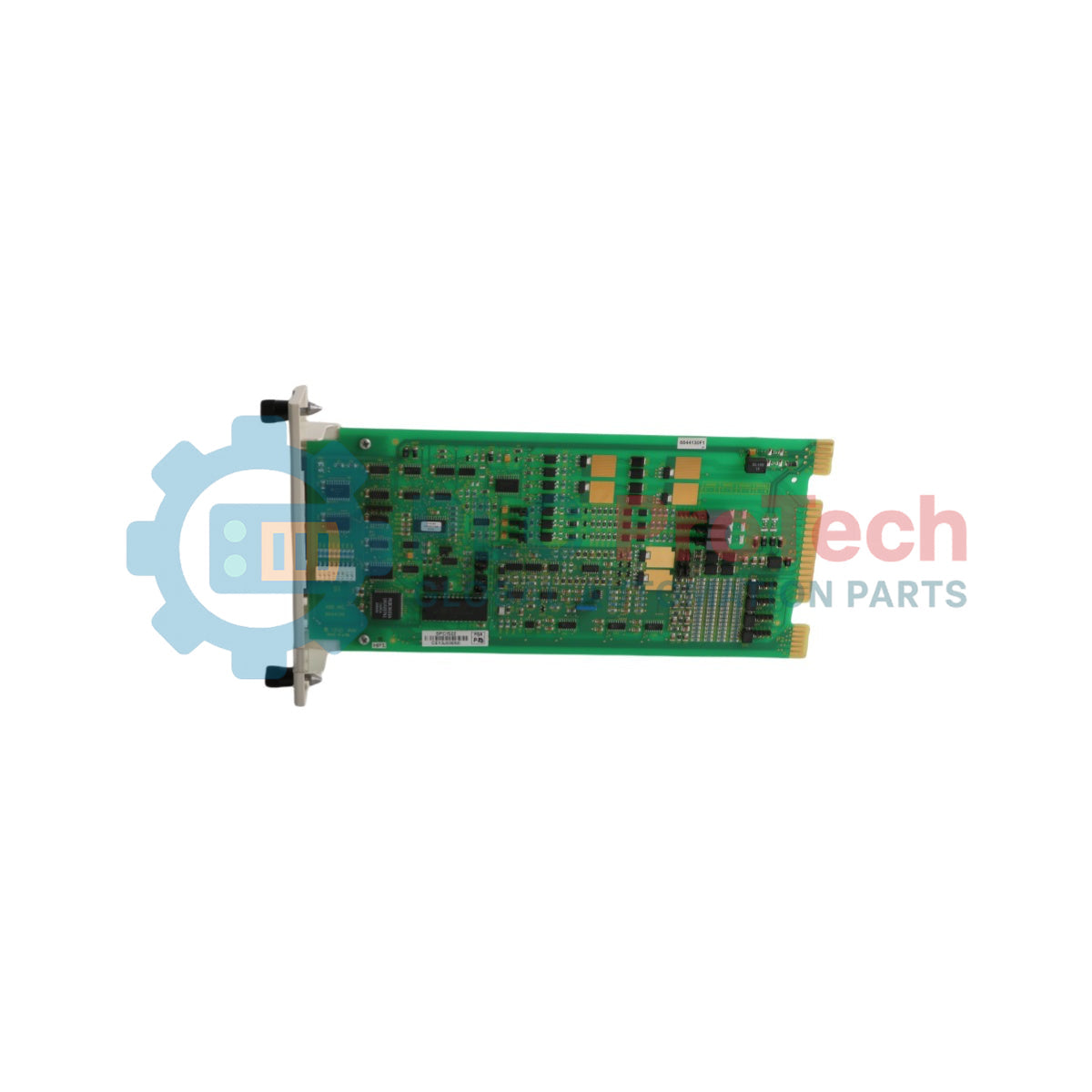

ABB Symphony Plus SPCIS22 Modul Kontrol I/O

Ikhtisar Produk

 SPCIS22 adalah modul input/output sinyal campuran dengan kepadatan tinggi yang dirancang oleh ABB untuk arsitektur sistem kontrol terdistribusi (DCS)  Symphony Plus dan Harmony Rack (Seri HR). Berfungsi sebagai antarmuka pengkondisian lapangan multifungsi, kartu ini memproses kombinasi jalur analog dan diskrit dalam satu jejak perangkat keras untuk menjalankan strategi kontrol loop tertutup. Lingkungan proses kontinu otomatis kritis—termasuk pembangkit listrik termal kota, fasilitas pengolahan air sumur dalam, dan pabrik pengolahan mineral kompleks—mengandalkan  SPCIS22 untuk mengoordinasikan loop aktuator lokal dan metrik instrumentasi secara bersamaan. Dengan mengintegrasikan input analog independen, output analog, input digital, dan output digital ke dalam satu papan khusus, modul ini menyederhanakan topografi rak. Integrasi ini memperpendek interval pemrosesan bus data, menghilangkan keterlambatan antar modul, dan mengurangi waktu henti pabrik yang tidak terprogram selama transisi pemadaman beban yang kompleks.

Antarmuka Perangkat Keras & Topografi Saluran

Sirkuit pengarah internal, jumlah terminal independen, dan lapisan sinyal dari SPCIS22 kartu antarmuka hibrida menyediakan opsi otomasi serbaguna dalam lingkungan Symphony Plus.

• Matriks Input Analog: Dilengkapi dengan 4 saluran input analog independen (AX) yang dioptimalkan untuk melacak variabel kontinu seperti kurva transmitter tekanan dan aliran termal.

• Array Output Analog: Memuat 2 jalur output analog dengan akurasi tinggi yang dirancang untuk mengatur elemen kontrol akhir seperti drive frekuensi variabel atau katup kontrol elektronik.

• Logika Input Diskrit: Memiliki 3 saluran input digital khusus (DX) untuk mencatat pembaruan status biner dari saklar kedekatan lapangan dan pembatas trip.

• Pengalihan Output Diskrit: Mengintegrasikan 4 saluran output digital yang kuat yang dirancang untuk memutuskan relay lapangan, memicu indikator annunciator, atau menggerakkan solenoid interlock.

• Jalur Integrasi Rak: Menghubungkan langsung ke slot penyelarasan backplane standar Seri S+ HR, menggunakan bus data internal standar untuk sinkronisasi pengontrol host.

Standar Kinerja Teknis & Dimensi

FAQ Integrasi Sistem & Diagnostik

Bagaimana tata letak saluran hibrida SPCIS22 meningkatkan efisiensi biaya rak?

SPCIS22 menggabungkan empat jenis sinyal berbeda (4 AI, 3 DI, 4 DO, 2 AO) dalam satu slot kartu. Ini menghilangkan kebutuhan membeli kartu sinyal tunggal terpisah untuk loop proses kecil atau terisolasi, mengurangi kebutuhan ruang backplane, menekan biaya perangkat keras, dan menyederhanakan inventaris suku cadang.

Apakah SPCIS22 kompatibel langsung dengan instalasi perangkat keras Bailey Infi 90 atau Network 90 yang lebih lama?

Ya. Sebagai komponen integral dari Seri Symphony Plus HR (Harmony Rack), modul ini dirancang untuk kompatibilitas mundur. Modul ini dapat diintegrasikan ke rak peralatan warisan Harmony yang ada, memungkinkan modernisasi bertahap sistem DCS lama tanpa perlu pengerjaan ulang total jaringan kabel lapangan.

Metode apa yang digunakan teknisi untuk memverifikasi kesalahan pemrosesan sinyal pada modul ini?

Teknisi lapangan dapat memantau kesehatan perangkat keras melalui log diagnostik waktu nyata di stasiun rekayasa Symphony Plus. Jika terjadi loop terbuka pada saluran analog atau hubung singkat pada jalur digital, modul akan memberi peringatan status kualitas I/O, memungkinkan penemuan cepat kesalahan kabel lapangan.

Panduan Teknik & Instalasi Lapangan

• Jalur Ground Pelindung dan Perlindungan Noise Analog:

  Rutekan semua jalur analog masuk melalui kabel instrumen terlilit dan terlindung untuk melindungi input dari gangguan elektromagnetik frekuensi tinggi (EMI) di dalam enklosur panel. Sambungkan pelindung kabel ke batang tanah kabinet khusus di sisi blok terminal saja, dan potong bersih di sisi instrumen lapangan. Praktik ini mencegah loop tanah yang dapat memperkenalkan noise ke saluran 4 AI dan 2 AO yang sensitif.

• Aturan Pemasangan Backplane dan Keamanan Penahan:

  Sebelum menggeser modul seberat 0,45 kg ke dalam rak, pastikan semua jalur panduan terminal benar-benar bersih dari debu atau sisa produksi. Geser kartu dengan lembut sepanjang rel hingga konektor belakang terpasang ke bus backplane. Kencangkan pengikat pelat muka terintegrasi untuk melindungi modul agar tidak bergeser dari posisi seiring waktu akibat getaran turbin atau pompa frekuensi rendah.

• Kontrol Panas Enklosur dan Jarak Antar Komponen:

  SPCIS22 beroperasi dengan andal dalam rentang suhu lingkungan standar 0 hingga 60 derajat C. Untuk memastikan stabilitas jangka panjang, jangan menghalangi jalur udara tepat di atas dan di bawah rangka kartu. Pertahankan profil konveksi udara yang bersih melalui baris panel untuk mencegah penumpukan panas lokal, yang dapat menyebabkan degradasi komponen di zona switching tugas berat.
