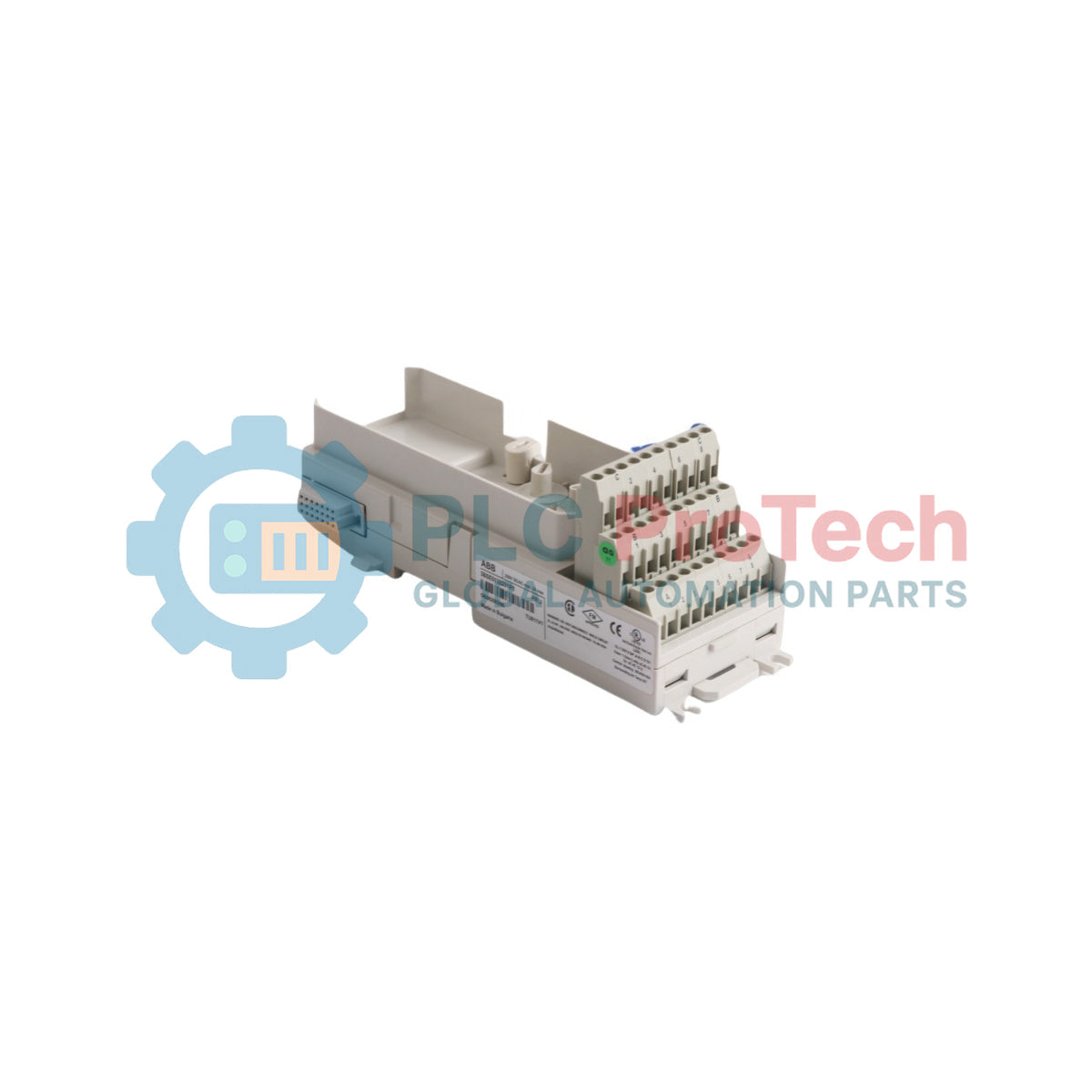

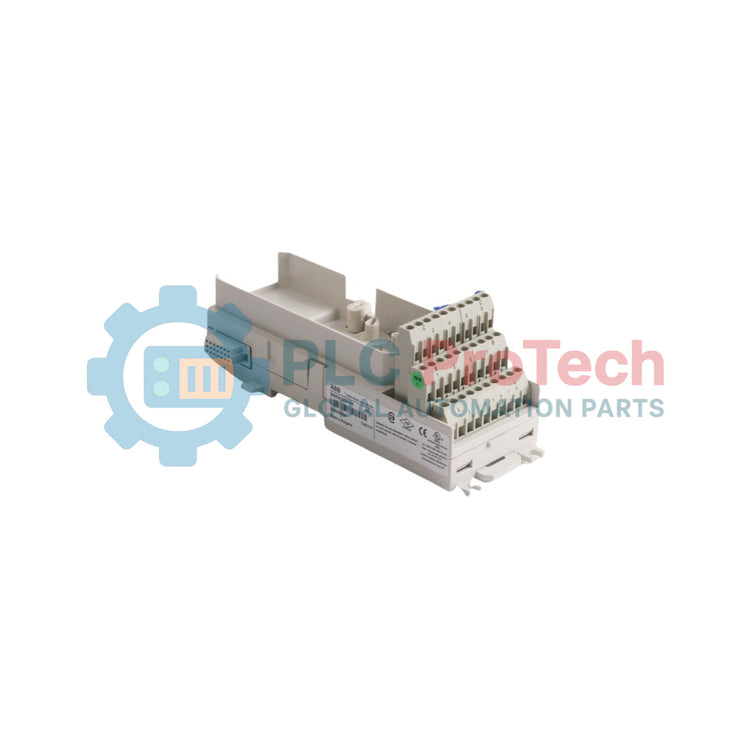

ABB TU811V1 3BSE013231R1 Unit Terminasi Modul Kompak I/O S800

ABB TU811V1 3BSE013231R1 Unit Terminasi Modul Kompak I/O S800

Hanya 5 item tersisa di stok

  • Produsen: ABB

  • Nomor Produk: TU811V1 3BSE013231R1

  • Negara asal:Swedia

  • Jenis Produk: Unit Terminasi Modul

  • Kode batang: 85371098

  • Pembayaran: T/T, Western Union

  • Berat: 200g

  • Dimensi: 58,5 mm x 170 mm x 64 mm

  • Pelabuhan pengiriman: Xiamen

  • Garansi: 12 bulan

Lihat detail lengkap
Deskripsi Produk
FAQ
Pengembalian Pengiriman
Detail tambahan
Ulasan

ABB TU811V1 adalah unit terminasi modul kompak yang dirancang untuk platform sistem S800 I/O guna mengelola jalur sinyal lapangan dalam arsitektur kontrol terdistribusi. Komponen antarmuka industri ini memfasilitasi tautan listrik titik-ke-titik, menggunakan konfigurasi terminal sinyal 1x8 yang dinilai untuk batas operasi hingga 250V. Ditunjuk dengan ID produk (nomor pemesanan) 3BSE013231R1 dan Penunjukan Tipe TU811V1, basis perangkat keras kompak ini mengarahkan sinyal lapangan pasif atau aktif dengan aman ke modul pemrosesan di seluruh pabrik manufaktur berkelanjutan. Dibangun tanpa baterai internal, desain clearance rendahnya memungkinkan integrasi sub-rak kepadatan tinggi, mencegah kesalahan pengkabelan yang kompleks, melindungi tautan data dari gangguan elektromagnetik jaringan, dan menstabilkan sinkronisasi data industri.

Fitur

  • Tata letak perangkat keras kompak dengan kelompok terminal sinyal 1x8 yang terfokus untuk pengaturan konduktor lapangan yang rapi.
  • Konfigurasi sirkuit tegangan tinggi yang secara resmi dinilai hingga batas distribusi maksimum 250V.
  • Desain komponen tanpa baterai yang mengurangi pelacakan pemeliharaan preventif dan tugas penggantian di lapangan.
  • Kepatuhan terhadap Arahan RoHS Eropa 2011/65/EU dan diklasifikasikan di bawah pedoman peralatan kecil.

Aplikasi

  • Node kontrol terdistribusi S800 I/O dan System 800xA yang menangani loop otomasi lapangan multi-saluran.
  • Advant OCS dengan antarmuka fieldbus Master SW atau MOD 300 SW.
  • Suite Produk Kompak untuk lingkungan lapangan yang memerlukan konfigurasi terminal berisolasi dan kepadatan tinggi.

Informasi Pemesanan

Parameter Pemesanan Nilai
ID Produk (Nomor Pemesanan) 3BSE013231R1
Penunjukan Tipe ABB TU811V1
Nomor Tarif Bea Cukai 85371098
Kode HS 853710 - Papan, panel, konsol, meja, kabinet untuk kontrol listrik (tegangan tidak melebihi 11000 V)

Spesifikasi Teknis

Parameter Teknis Data Spesifikasi
Produsen ABB
Jenis Produk Unit Terminasi Modul (MTU)
Konfigurasi Terminal Terminal Sinyal 1x8
Rating Tegangan 250V
Lebar Bersih Produk 58,5 mm
Tinggi Bersih Produk 170 mm
Kedalaman / Panjang Bersih Produk 64 mm
Berat Bersih Produk 0,2 kg
Jumlah Baterai 0
Profil Lingkungan RoHS Mengikuti Arahan UE 2011/65/EU
Kategori Peralatan WEEE 5. Peralatan Kecil (Dimensi Eksternal Tidak Lebih dari 50 cm)
Kehadiran SVHC Tidak ada SVHC (Bulgaria)
Negara Asal Swedia
Berat Pengiriman (Dihitung) 0,35 kg
Dimensi Paket (Dihitung) 190 mm x 85 mm x 75 mm

Pedoman Instalasi

Untuk mencegah loop pemrosesan yang tidak stabil atau kerusakan tegangan instan pada modul I/O S800 yang terhubung, patuhi urutan pelaksanaan industri tertentu.

PERINGATAN KRITIS: ISOLASI ENERGI DIPERLUKAN
Pastikan semua jalur pasokan masuk, loop instrumentasi lapangan, dan jaringan daya tambahan yang terhubung ke backplane terputus sepenuhnya sebelum memulai manipulasi rakitan. Menangani komponen unit pada chassis aktif dapat menyebabkan busur transien tinggi atau kerusakan fisik pabrik.
1
Verifikasi kondisi penguncian pabrik
Pastikan rak terminal target tidak berdaya dan gunakan alat uji terkalibrasi untuk memverifikasi keadaan tanpa energi sebelum memasang rakitan.
2
Amankan basis perangkat keras ke rel DIN standar
Ratakan saluran pemasangan belakang dengan rel DIN sub-rak dan tekan ke bawah hingga klip ground mekanis mengunci dengan kuat pada jejak logam.
3
Tanamkan konduktor lapangan ke baris terminal
Kupas kabel sinyal lapangan sesuai panjang spesifikasi yang tepat, masukkan secara berurutan ke dalam blok terminal 1x8, dan kunci penjepit penahan terminal.
Key Features:
#Module Termination Units #S800 I/O

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

ABB TU811V1 3BSE013231R1 Unit Terminasi Modul Kompak I/O S800

Download Open in new tab

Apa peran utama dari konfigurasi 1x8 pada unit ini?
Konfigurasi ini menyediakan baris kompak dengan 8 titik terminasi sinyal independen untuk menghubungkan kabel lapangan dengan papan pemrosesan sistem S800.

Apa batas listrik maksimum spesifik yang didukung oleh perangkat ini?
Komponen ini secara resmi dinilai untuk menangani ambang tegangan operasi yang tidak melebihi 250V untuk aplikasi kontrol listrik.

Apakah model ini memerlukan pelacakan baterai internal untuk penyimpanan parameter?
Tidak. Perangkat keras ini tidak menggunakan baterai sama sekali dan sepenuhnya mengandalkan logika terminal pasif dalam kerangka kontrol terdistribusi.
