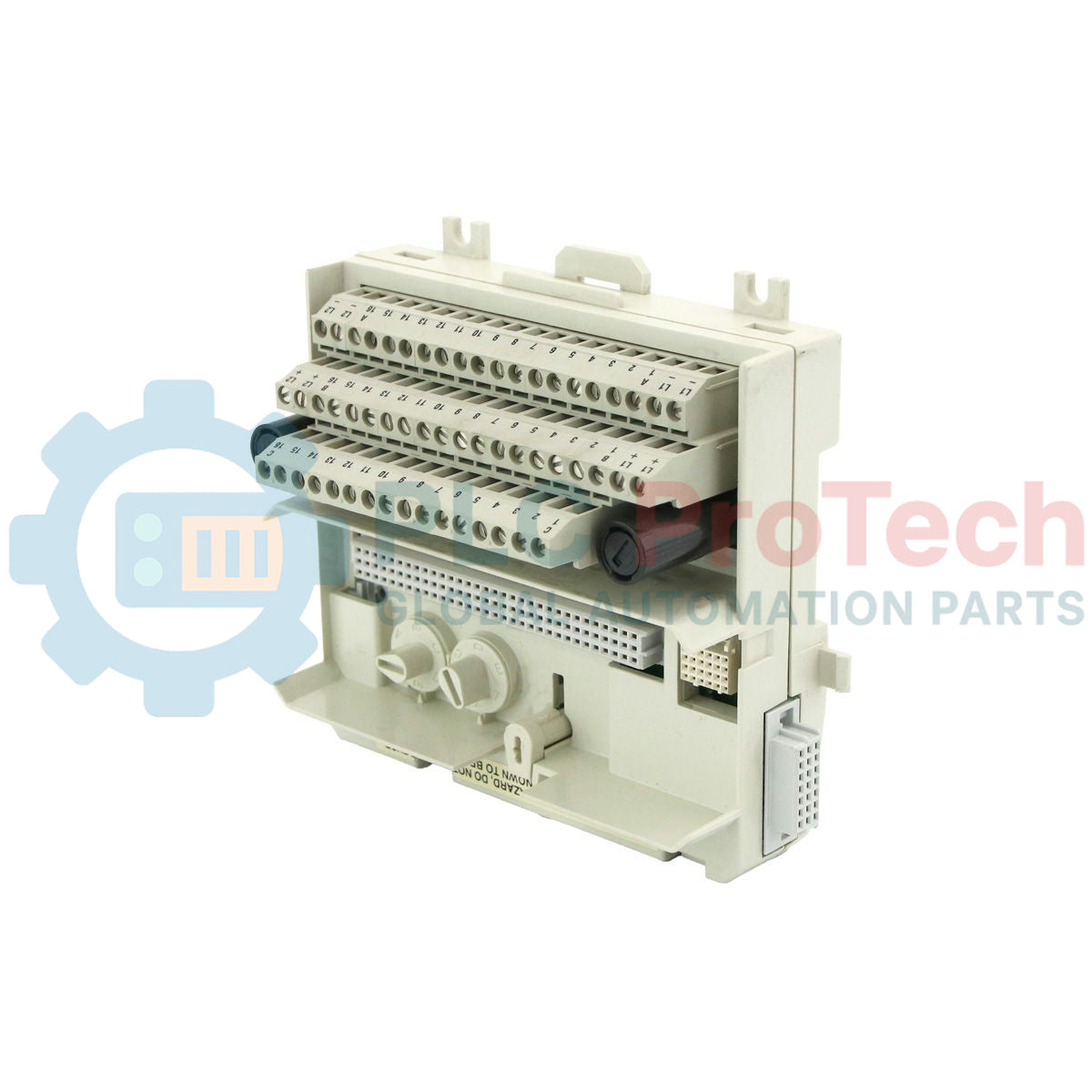

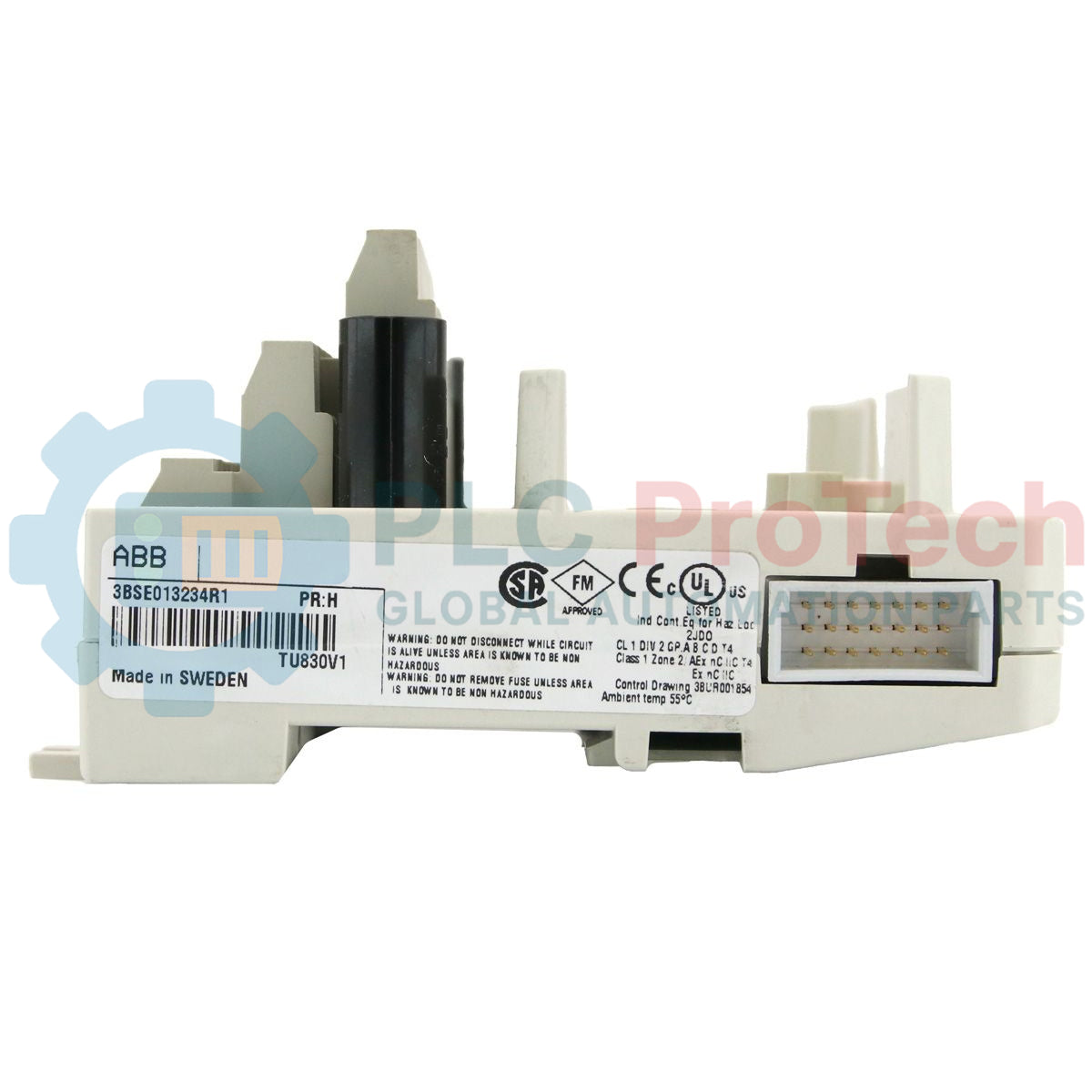

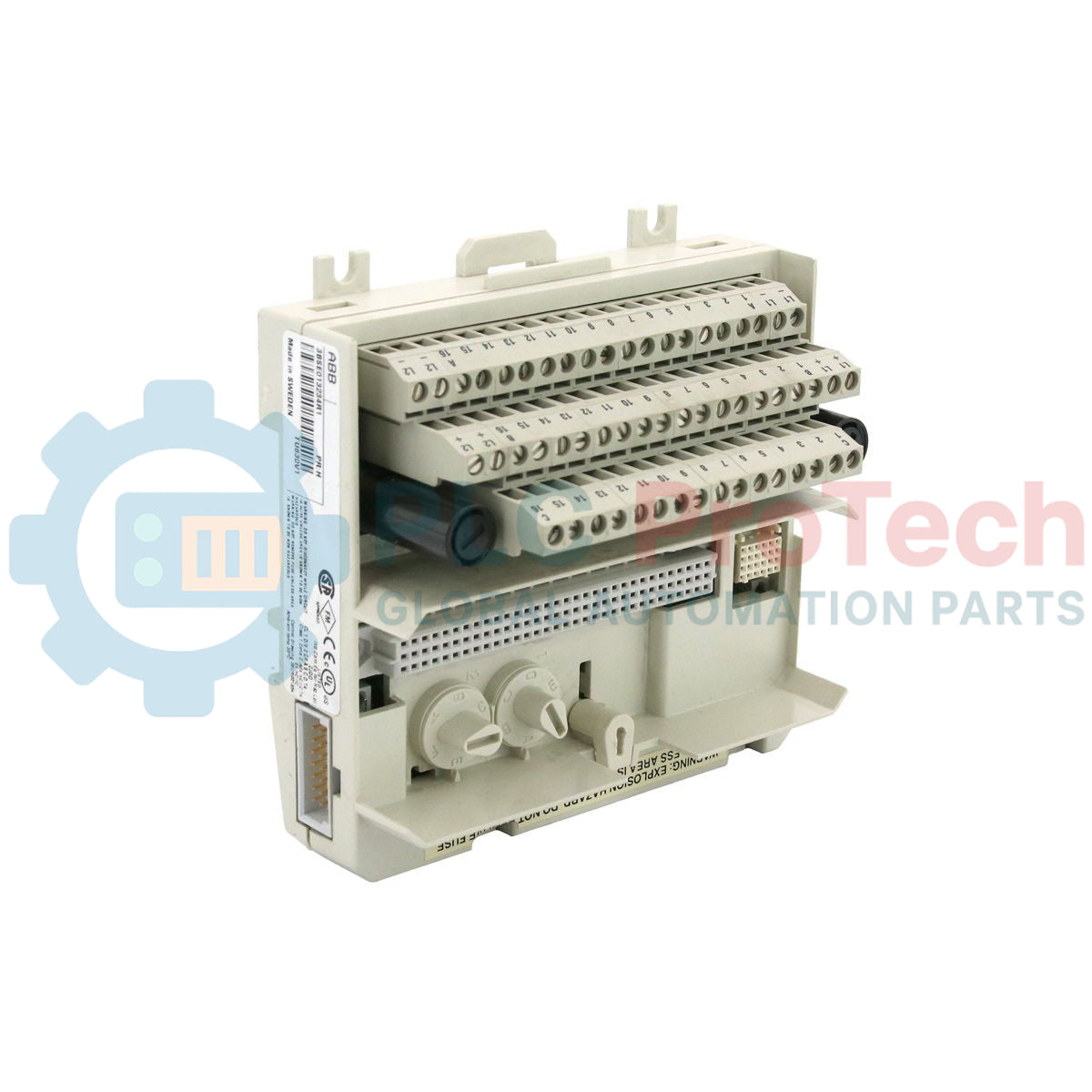

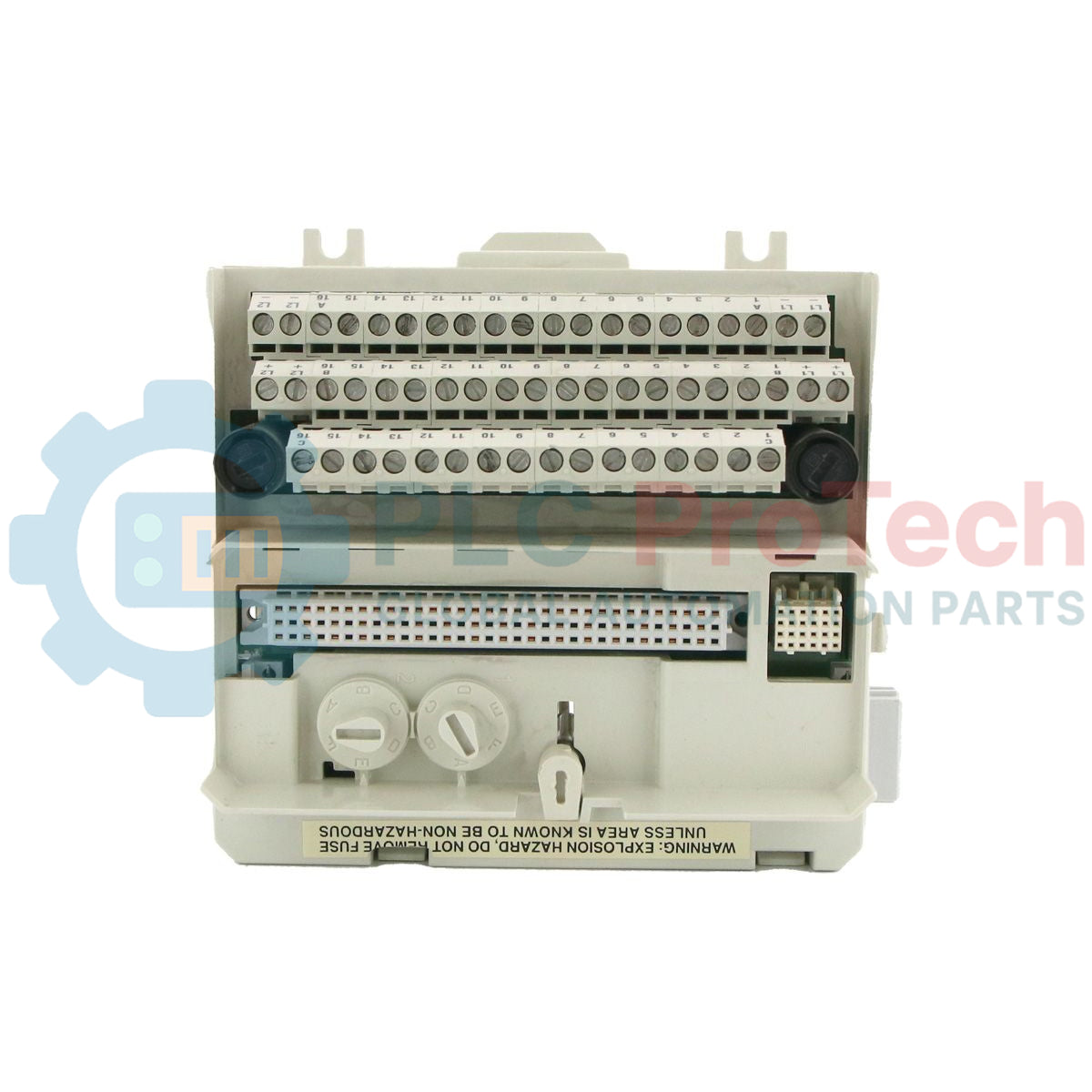

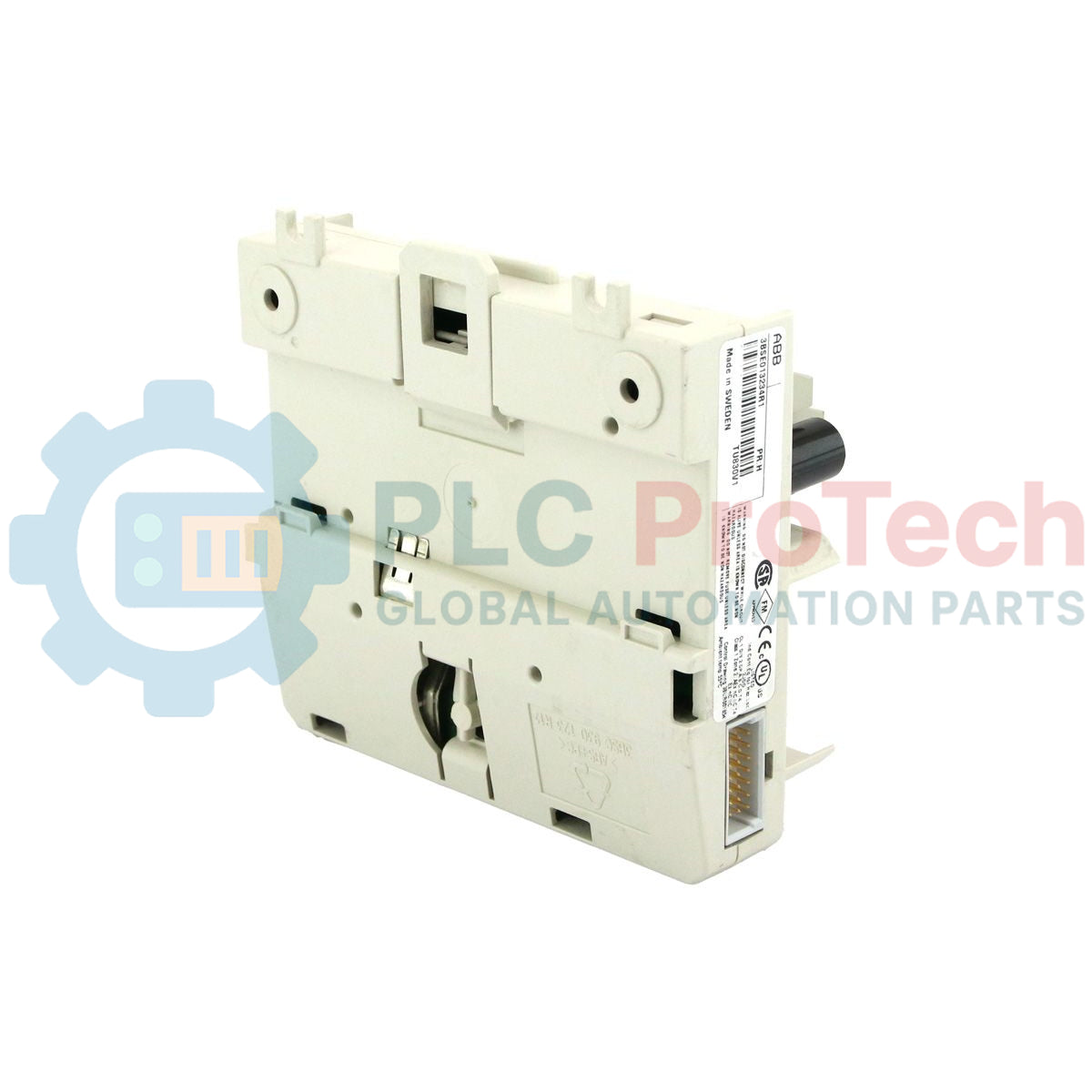

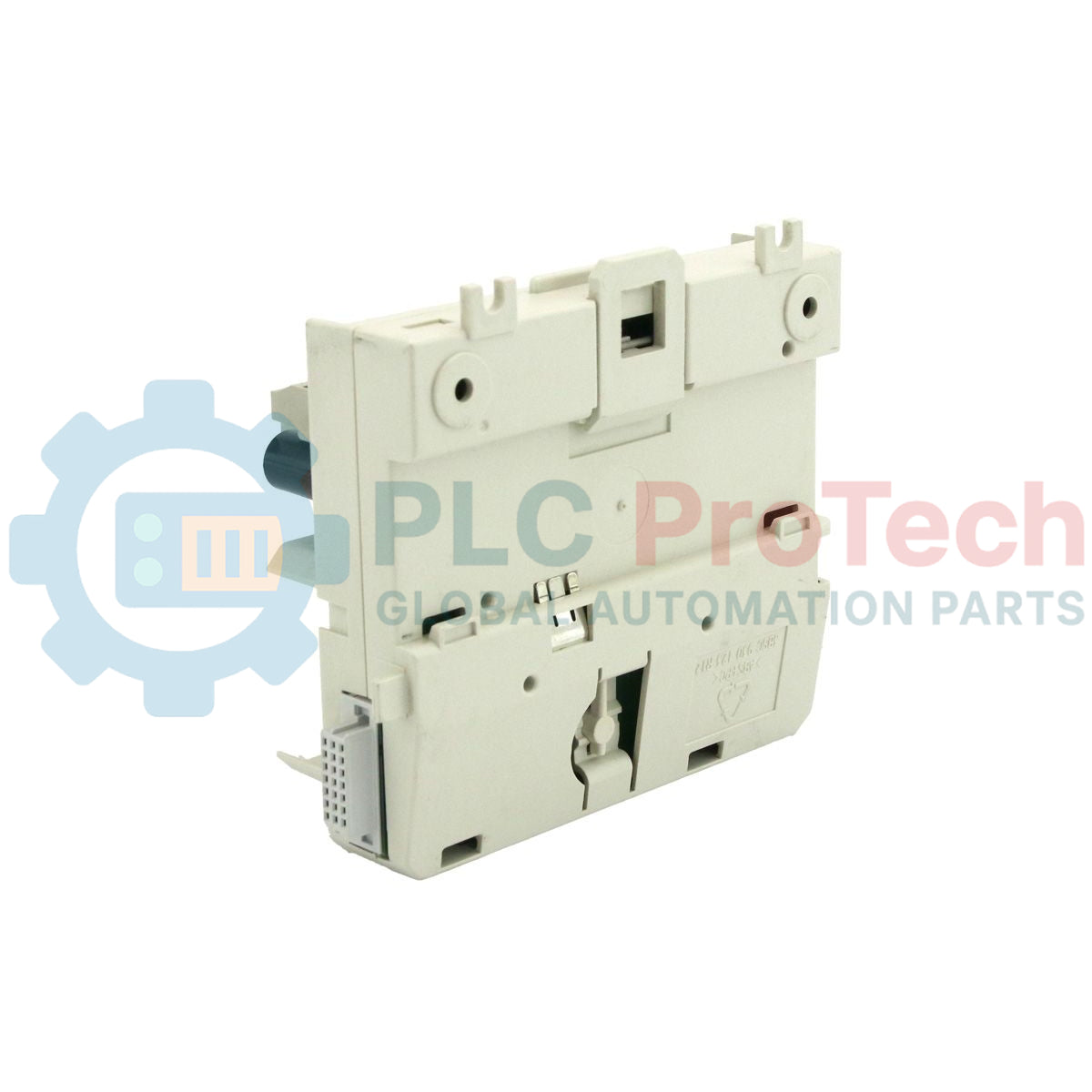

Unit Terminasi Modul Ekstensi I/O S800 ABB TU830V1 3BSE013234R1

Ikhtisar Antarmuka Terminasi I/O S800

TU830V1 (3BSE013234R1) adalah Unit Terminasi Modul (MTU) yang diperluas dalam sistem I/O S800 ABB. Unit ini menyediakan antarmuka fisik dan listrik antara modul I/O dan pengkabelan lapangan, serta menjadi bagian penting dari arsitektur distribusi sinyal dalam sistem kontrol industri.

Berbeda dari MTU kompak, TU830V1 memiliki tata letak terminal yang diperluas untuk mendukung pengkabelan berdensitas tinggi dan distribusi daya bersama. Unit ini banyak digunakan dalam lingkungan ABB 800xA, Advant OCS, dan Compact Product Suite, yang mengutamakan modularitas dan pemeliharaan cepat.

Arsitektur Pengkabelan & Desain Fungsional

TU830V1 dirancang untuk menyederhanakan pengkabelan kabinet dengan tetap menjaga stabilitas sinyal dan ketahanan mekanis:

• Densitas Terminal: 32 terminal yang disusun dalam konfigurasi 2 × 16 untuk modul I/O dengan jumlah kanal tinggi.
• Rentang Tegangan: Berperingkat hingga 50 V, dioptimalkan untuk aplikasi sinyal digital dan analog 24 VDC.
• Kompatibilitas Modul: Mendukung berbagai modul I/O S800 melalui integrasi ModuleBus.
• Penguncian Mekanis: Pemasangan pada rel DIN dengan tuas pengunci yang aman untuk instalasi tahan getaran.
• Pengkabelan Lapangan: Terminal sekrup yang dirancang untuk koneksi listrik dan mekanis jangka panjang yang stabil.

Data Listrik & Mekanis

Catatan Aplikasi & Sistem

Apa perbedaan antara TU810 dan TU830V1?

TU810 adalah MTU kompak dengan jumlah terminal yang lebih sedikit dan biasanya memerlukan blok terminal eksternal untuk distribusi. TU830V1 menyediakan terminal 2 × 16 yang diperluas, sehingga memungkinkan koneksi langsung kabel sinyal dan kabel common pada unit yang sama.

Apakah TU830V1 dapat digunakan dengan modul I/O tegangan tinggi?

Tidak. TU830V1 memiliki batas maksimum 50 V. Modul tegangan tinggi memerlukan MTU dengan peringkat yang sesuai dan jarak bebas yang lebih besar untuk memenuhi persyaratan keselamatan.

Apakah MTU ini mendukung konfigurasi I/O redundan?

Tidak. TU830V1 ditujukan untuk pengoperasian dengan satu modul. Sistem I/O redundan memerlukan varian MTU khusus seperti TU842 atau TU843.

Catatan Instalasi & Pengujian

Praktik Pengkabelan:
Gunakan ferrule ujung kabel untuk semua koneksi lapangan. Terapkan torsi yang tepat pada sekrup terminal (biasanya 0.5 Nm) untuk mencegah kerusakan pada struktur kontak internal.

Integrasi ModuleBus:
Pastikan konektor ModuleBus terpasang dengan benar di antara MTU yang bersebelahan pada rel DIN. Hal ini menjamin komunikasi dan distribusi daya yang stabil di seluruh klaster I/O.

Strategi Pembumian:
Hubungkan rel DIN ke pembumian fungsional untuk mendukung pelindungan dan mengurangi interferensi elektromagnetik dalam lingkungan kabinet yang padat.

Disiplin Pelabelan:
Beri label yang jelas pada baris terminal dan kelompok sinyal. Dengan 32 terminal per unit, identifikasi yang terstruktur sangat penting untuk memastikan akurasi pengujian.
