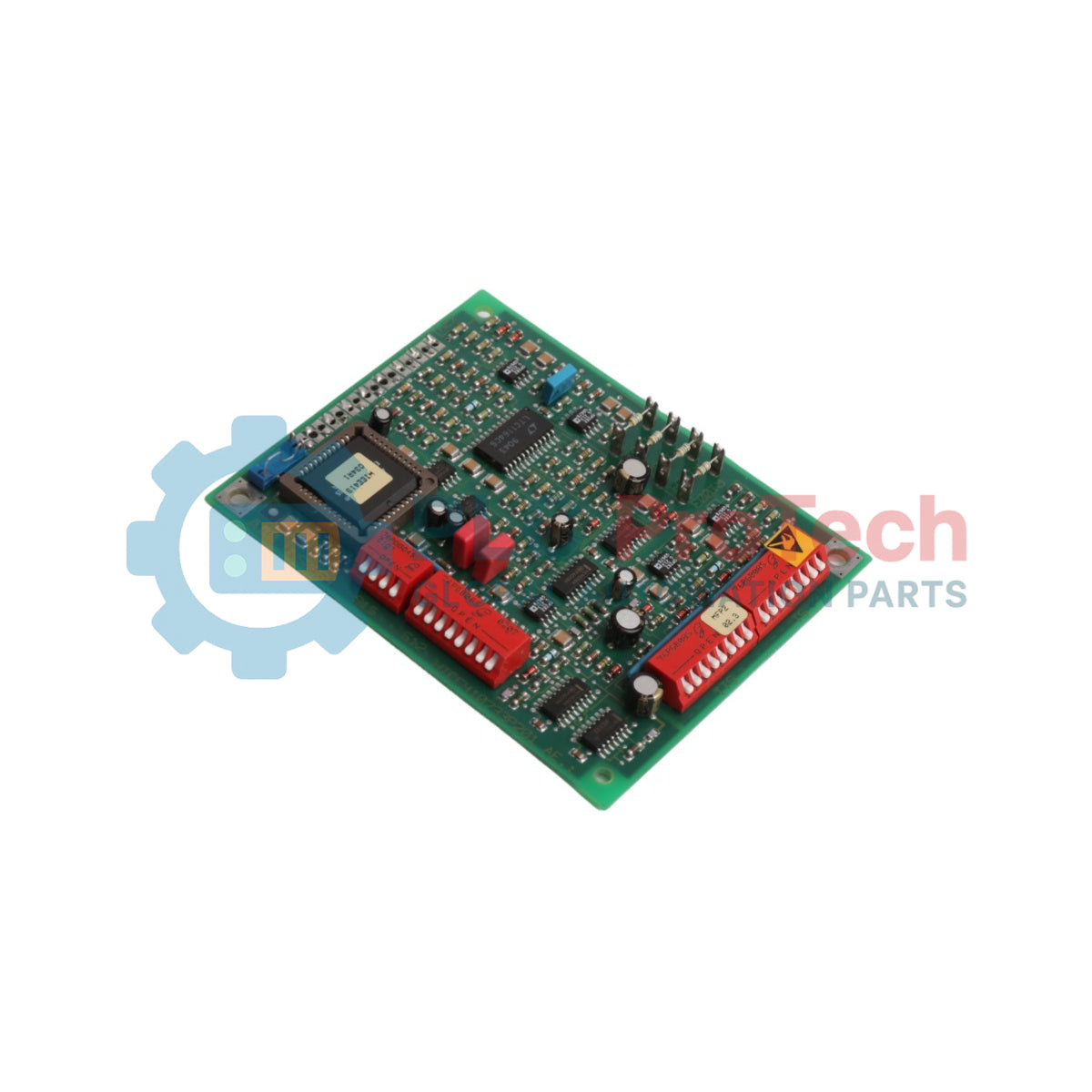

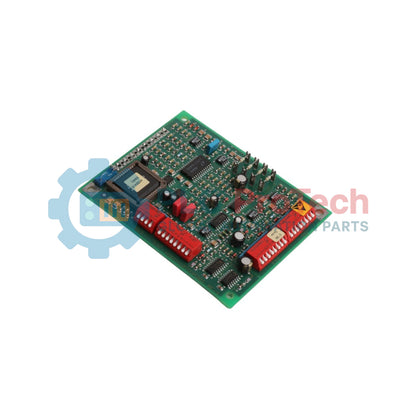

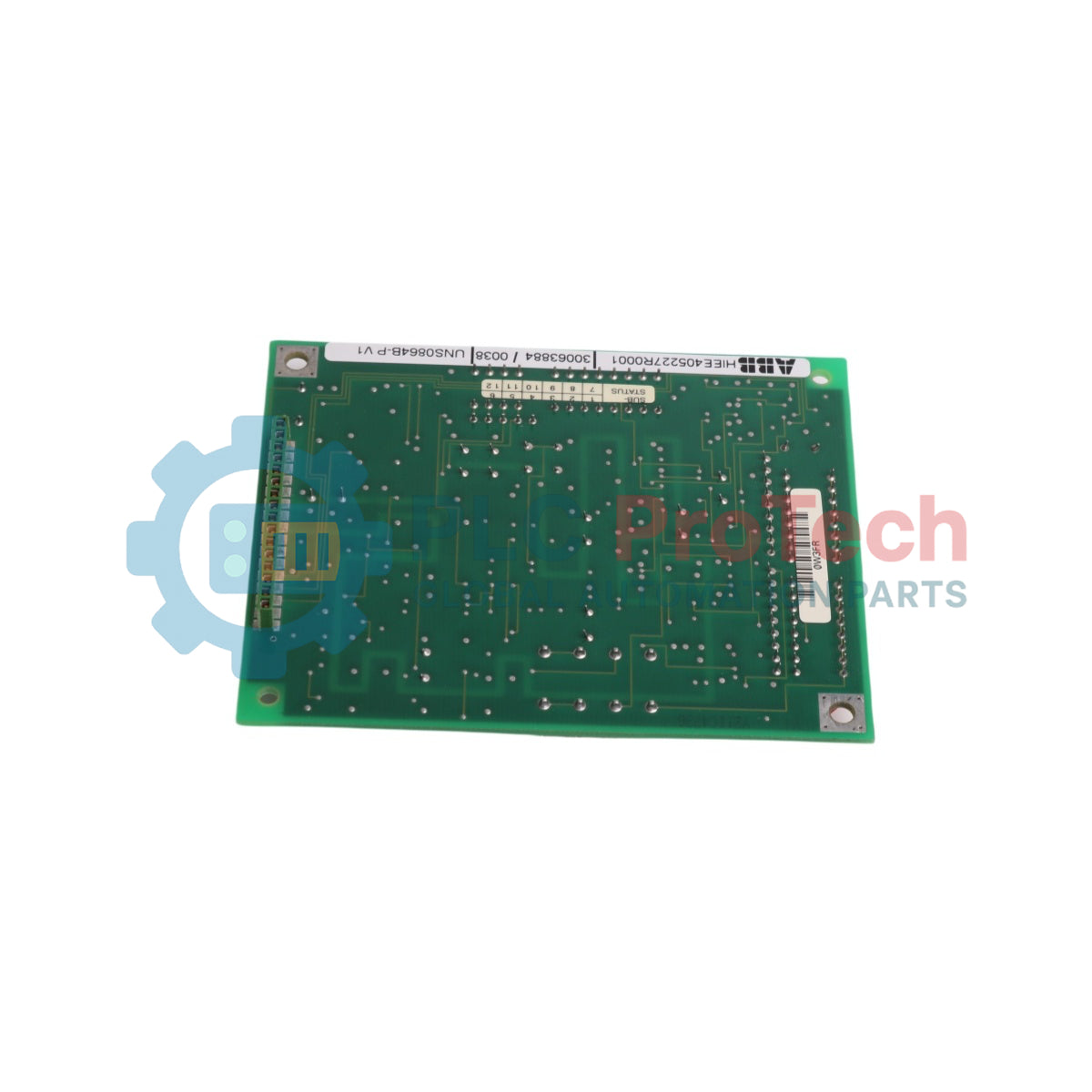

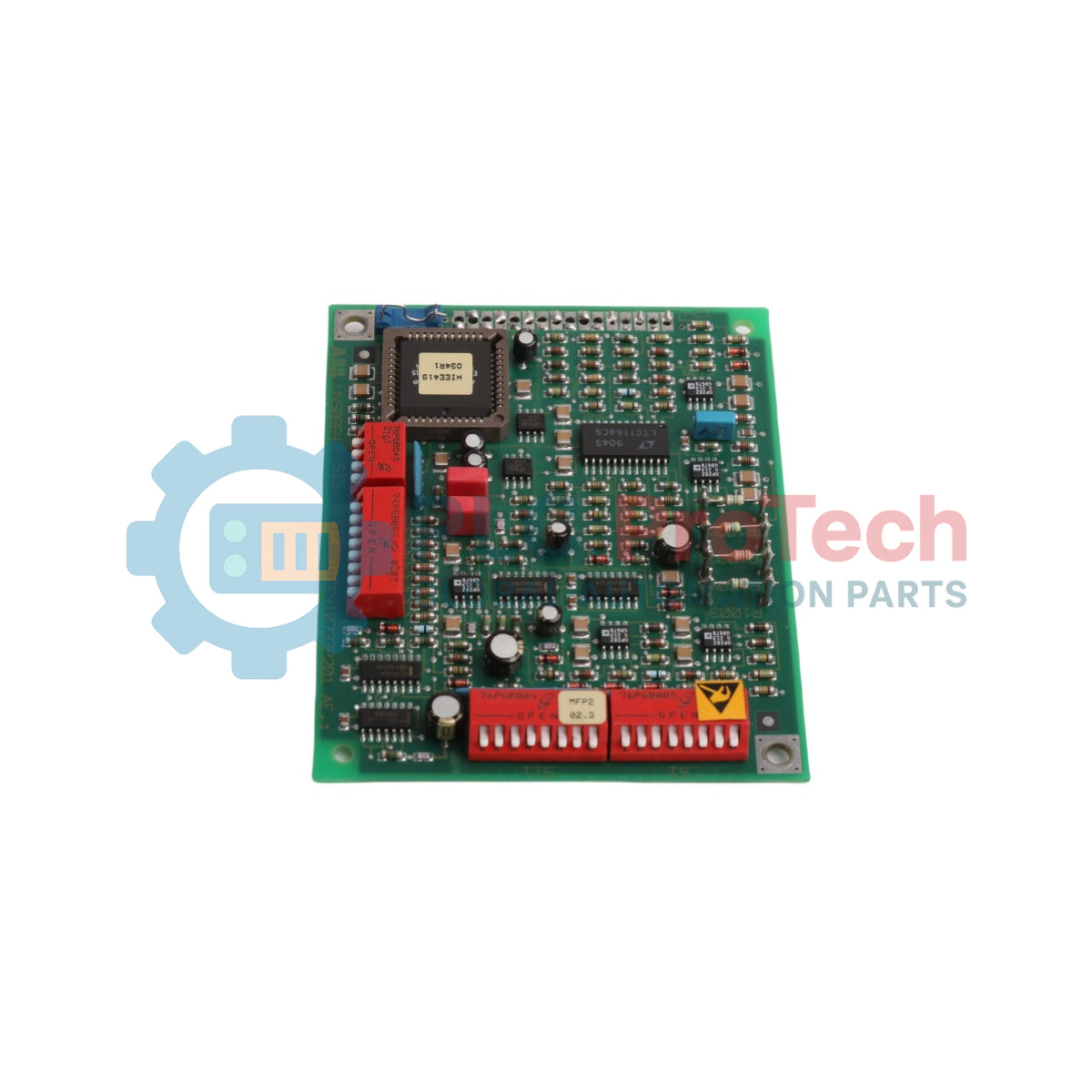

ABB UNS 0864B-P V1 HIEE405227R0001 UNITROL Papan Deteksi Kegagalan Dioda Eksitasi

Ikhtisar

ABB UNS 0864B-P,V1 (UNS0864B-PV1) (ID Produk: HIEE405227R0001) adalah subrakitan pemantauan protektif dengan keandalan tinggi yang dirancang untuk sistem eksitasi industri berat, terutama pada platform eksitasi generator UNITROL. Beroperasi sebagai inti fasilitas pembangkitan listrik, pembangkit listrik tenaga termal utilitas, dan sistem kendali motor sinkron dalam operasi pertambangan skala besar, papan ini mengkhususkan diri dalam mendeteksi kegagalan dioda secara waktu nyata. Ketika dioda penyearah berputar mengalami hubung singkat atau rangkaian terbuka di bawah beban elektromagnetik tinggi, fluks generator menjadi tidak stabil dan isolasi belitan rotor utama dapat rusak.  UNS 0864B-P,V1 secara terus-menerus memproses perbedaan tegangan pada jembatan penyearah, menangkap anomali dalam hitungan mikrodetik untuk segera mengisolasi komponen semikonduktor yang mengalami gangguan. Respons diagnostik berkecepatan tinggi ini mencegah degradasi komponen lokal berkembang menjadi gangguan mesin terminal, sehingga melindungi mesin modal besar dan mengurangi pemadaman sistem yang tidak terduga.

Infrastruktur Perangkat Keras & Interkoneksi Kendali

Tata letak fisik papan diagnostik khusus ini memiliki profil kartu multilapis berdensitas tinggi yang dioptimalkan untuk integrasi langsung ke dalam panel pada kubikel eksitasi. Papan ini terhubung secara native dengan prosesor kendali eksitasi utama melalui jalur telemetri internal berkecepatan tinggi. Arsitektur papan dilengkapi logika penginderaan bertoleransi rendah yang mampu membedakan penurunan komutasi normal selama pengoperasian dari gangguan tembus dioda semikonduktor yang sebenarnya. Papan ini juga dilengkapi jaringan penjepit lonjakan listrik terintegrasi untuk melindungi mikrochip tegangan rendah internal dari lonjakan tegangan tinggi ekstrem yang umum terjadi pada belitan medan besar. Titik uji dan jalur LED diagnostik di sisi depan memungkinkan personel pemeliharaan menilai parameter kondisi dengan cepat tanpa memutus loop kendali proses kritis.

Matriks Kinerja Teknis

Diagnostik Teknik & FAQ Pemeliharaan

Bagaimana modul ini mengidentifikasi kegagalan satu dioda dalam rakitan penyearah jembatan berputar yang kompleks?

UNS 0864B-P,V1 bekerja dengan mengevaluasi frekuensi riak dan asimetri tegangan pada saluran eksitasi DC utama atau pada input transformator arus. Dioda yang gagal menyebabkan ketidakseimbangan fase secara langsung dan harmonik frekuensi rendah yang tidak normal. Papan ini menyaring transien komutasi sistem standar dan memicu relai proteksi hanya ketika kerusakan struktural dioda yang sebenarnya terdeteksi.

Apakah versi ini sepenuhnya kompatibel dengan versi lama seri UNS 0864?

Akhiran V1 menunjukkan tingkat penyetelan firmware dan tata letak penyempurnaan komponen tertentu. Meskipun menggantikan banyak varian lama dalam keluarga produk UNS 0864, teknisi harus memeriksa diagram skematik sistem UNITROL tertentu untuk mengetahui apakah pemrograman ulang parameter atau pembaruan jumper diperlukan pada pengendali utama.

Indikator pemeliharaan apa yang disediakan papan ini untuk penelusuran gangguan medan secara aktif?

Papan ini memiliki keluaran sinyal diagnostik dengan latensi rendah yang terhubung langsung ke DCS terpusat atau log alarm sistem UNITROL. Jika dioda gagal atau terjadi ketidakseimbangan, modul mencatat peringatan prioritas tinggi atau perintah trip kritis, bergantung pada konfigurasi kurva proteksi sistem.

Prosedur Komisioning Lapangan & Keselamatan Elektrostatis

• Pengendalian Pelepasan Statis: Mikroelektronika internal pada kartu ini sangat rentan terhadap listrik statis. Teknisi wajib mengenakan gelang tangan ESD yang terhubung ke ground sebelum mengeluarkan modul dari kantong logam pelindungnya. Jangan pernah menyentuh jalur konduktor atau pin emas konektor terminal dengan tangan telanjang.

• Penghilangan Energi Sistem Eksitasi: Sebelum memasang atau menggeser papan pemantauan ini ke dalam slotnya, hilangkan energi sepenuhnya dari sistem eksitasi generator utama. Pastikan sirkuit belitan medan rotor telah dikunci dan diberi label penguncian, serta sepenuhnya dikosongkan menggunakan multimeter tegangan tinggi yang telah dikalibrasi untuk menghilangkan risiko busur api.

• Integritas Kabel Input Sinyal: Rutekan seluruh kabel saluran sensor dari titik pengukuran penyearah menggunakan kabel berpelindung pasangan berpilin. Pisahkan saluran instrumentasi berarus rendah ini dari saluran input AC berarus tinggi dengan jarak sedikitnya 300 mm untuk mencegah crosstalk induktif yang dapat memicu alarm kegagalan dioda palsu.

• Pengencangan Pengikat Pemasangan: Pasang papan pada penyangga bidang belakang nonkonduktif di dalam subrak. Kencangkan semua sekrup penahan M3 dengan torsi 0.5 N-m. Jangan mengencangkannya secara berlebihan karena tekanan mekanis lokal dapat menyebabkan retakan mikro pada jalur PCB multilapis.
