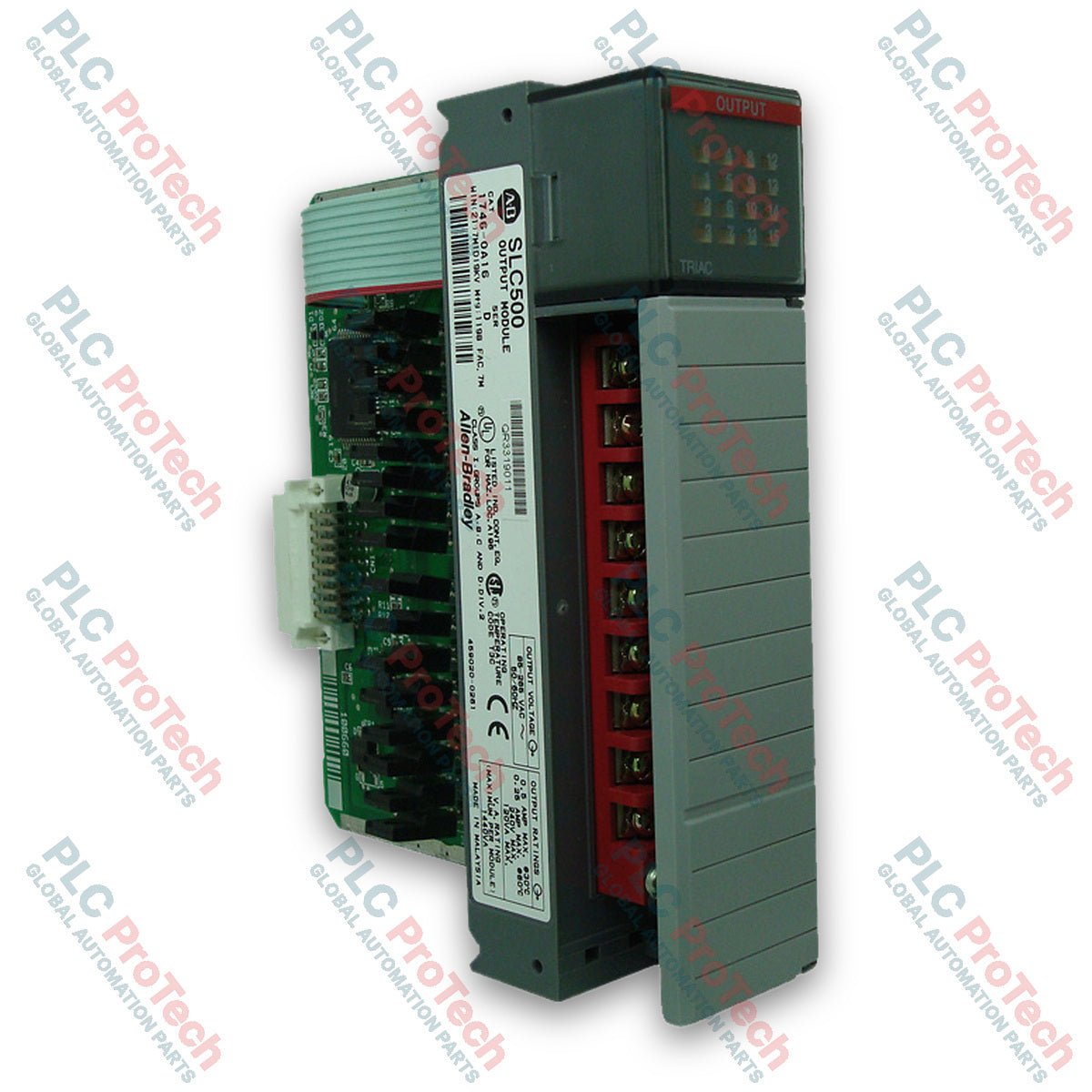

Modul Output AC Diskret Allen-Bradley 1746-OA16 SLC 500

SKU 1746-OA16

Tersedia

12-month warranty
Free returns within 30 days

Produsen: Allen-Bradley
Nomor Produk: 1746-OA16
Origin Amerika Serikat
Jenis Produk: Modul Output PLC
Pembayaran: T/T, Western Union
Berat: 1.0 kg
Pelabuhan pengiriman: Xiamen
Garansi: 12 bulan

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Jumlah

Call sales Contact

Product Description

Deskripsi

Allen-Bradley 1746-OA16 adalah modul keluaran AC diskret yang andal, dirancang untuk platform perangkat keras modular Allen-Bradley SLC 500. Modul keluaran 16 titik ini dirancang untuk mengendalikan berbagai perangkat industri yang digerakkan AC, seperti starter motor, solenoid, dan lampu indikator. Dibuat untuk lingkungan otomasi yang menuntut, modul ini menyediakan isolasi optik antara sirkuit logika dan catu daya AC sisi lapangan guna melindungi komponen pengendali yang sensitif dari transien tegangan.

Ditempatkan dalam sasis modul SLC 500 kompak dengan lebar tunggal, 1746-OA16 mengintegrasikan sirkuit penekan lonjakan internal untuk meminimalkan gangguan listrik yang dihasilkan oleh beban induktif. Modul ini memerlukan daya backplane minimal dan mendukung blok terminal standar yang dapat dilepas, sehingga menyederhanakan pemeliharaan perkabelan dan commissioning sistem tanpa mengganggu koneksi sisi lapangan.

Fitur

16 kanal keluaran AC diskret yang dikelompokkan untuk konfigurasi perkabelan yang fleksibel
Rentang tegangan operasi 85 hingga 265 VAC pada 47 hingga 63 Hz
Isolasi optik antara logika backplane dan sirkuit I/O lapangan
Penekan lonjakan bawaan untuk meningkatkan keandalan terhadap transien saat pengalihan beban induktif
Desain blok terminal yang dapat dilepas untuk memudahkan pemasangan dan pemeliharaan
Indikator LED status pada setiap titik untuk diagnosis dan pemecahan masalah yang cepat

Aplikasi

Mengendalikan aktuator industri AC, solenoid, dan katup kontrol
Modul antarmuka untuk lampu pilot dan klakson alarm operator
Mengalihkan starter dan kontaktor motor AC berdaya fraksional
Kontrol logika diskret dalam sistem manufaktur, pengemasan, dan penanganan material

Spesifikasi Teknis

Parameter	Spesifikasi
Produsen	Allen-Bradley / Rockwell Automation
Keluarga Produk	SLC 500
Nomor Katalog / Model	1746-OA16
Jenis Modul	Modul Keluaran AC Diskret
Jumlah Keluaran	16 keluaran (kelompok terisolasi)
Rentang Tegangan Operasi	85 hingga 265 VAC (47 hingga 63 Hz)
Konsumsi Arus Backplane (5 VDC)	0.370 A
Konsumsi Arus Backplane (24 VDC)	0.0 A
Arus Kontinu per Titik	0.50 A pada 30 deg C (86 deg F) / 0.25 A pada 60 deg C (140 deg F)
Arus Kontinu Maks. per Modul	8.0 A pada 30 deg C (86 deg F) / 4.0 A pada 60 deg C (140 deg F)
Arus Lonjakan per Titik	10.0 A selama 25 ms (maks. dapat diulang setiap 2 detik)
Arus Beban Min.	10 mA per titik
Arus Kebocoran Kondisi Mati	maks. 2.0 mA pada 265 VAC
Penundaan Sinyal (Beban Resistif)	ON: maks. 1.0 ms / OFF: maks. 11.0 ms
Negara Asal	Amerika Serikat

Koneksi / Antarmuka

1746-OA16 menggunakan blok terminal standar Allen-Bradley yang dapat dilepas (RTB) yang terletak di bagian depan unit. Perkabelan lapangan terhubung langsung ke terminal sekrup RTB, sehingga modul dapat dilepas dengan mudah dari sasis SLC 500 tanpa memutus kabel lapangan. Pengelompokan terminal sesuai dengan struktur isolasi keluaran internal.

Panduan Pemasangan

Pastikan daya sasis SLC 500 dimatikan sebelum memasang atau melepas modul 1746-OA16. Masukkan modul ke slot I/O yang tersedia pada sasis SLC 500, dan pastikan tepi kartu belakang sejajar dengan konektor backplane. Kencangkan modul menggunakan sekrup penahan bagian atas dan bawah. Pastikan semua perkabelan AC lapangan mematuhi peraturan kelistrikan setempat dan tidak melebihi batas maksimum tegangan serta arus.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the Allen-Bradley 1746-OA16?

The Allen-Bradley 1746-OA16 is a 16-point discrete AC output module engineered specifically for the Allen-Bradley SLC 500 modular hardware platform. It is designed to control various alternating current industrial devices such as motor starters, solenoids, and indicator lamps. This module provides optical isolation between the logic circuitry and field-side AC supplies to protect your controller.

What is the operating voltage range for this module?

The Allen-Bradley 1746-OA16 operates across a voltage range of 85 to 265 VAC at 47 to 63 Hz. This wide operational window allows the module to interface reliably with standard industrial AC power systems. It supports fractional horsepower motor starters, control valves, and alarm horns within this electrical envelope.

How does the Allen-Bradley 1746-OA16 handle inductive load switching?

The Allen-Bradley 1746-OA16 features built-in internal surge suppression circuits designed to minimize electrical noise generated by inductive loads. It supports a surge current per point of up to 10.0 A for 25 ms, ensuring high reliability against switching transients. This integrated protection safeguards the internal components from voltage spikes.

What are the backplane power requirements of this unit?

The Allen-Bradley 1746-OA16 consumes 0.370 A of backplane current at 5 VDC and draws 0.0 A at 24 VDC. This low power consumption makes it efficient for integration within standard SLC 500 chassis configurations. Proper power budgeting ensures stable operation across all slots in your automation rack.

How is field wiring connected to the Allen-Bradley 1746-OA16?

The Allen-Bradley 1746-OA16 utilizes a standard removable terminal block located on the front of the unit for easy wiring maintenance. Field devices connect directly to these screw terminals, allowing you to remove the module from the chassis without disturbing field-side connections. Status LED indicators per point are also provided for fast diagnostic troubleshooting.
