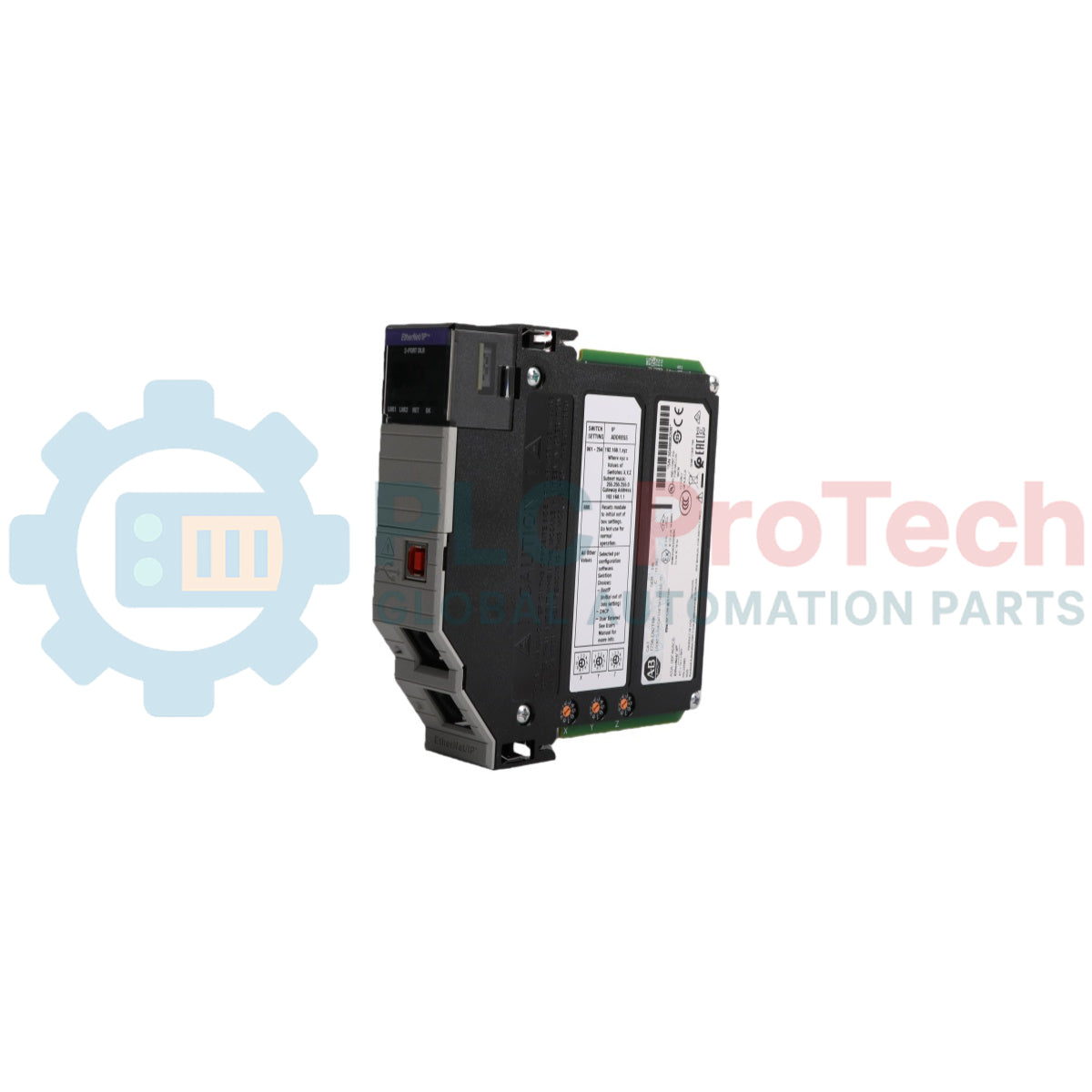

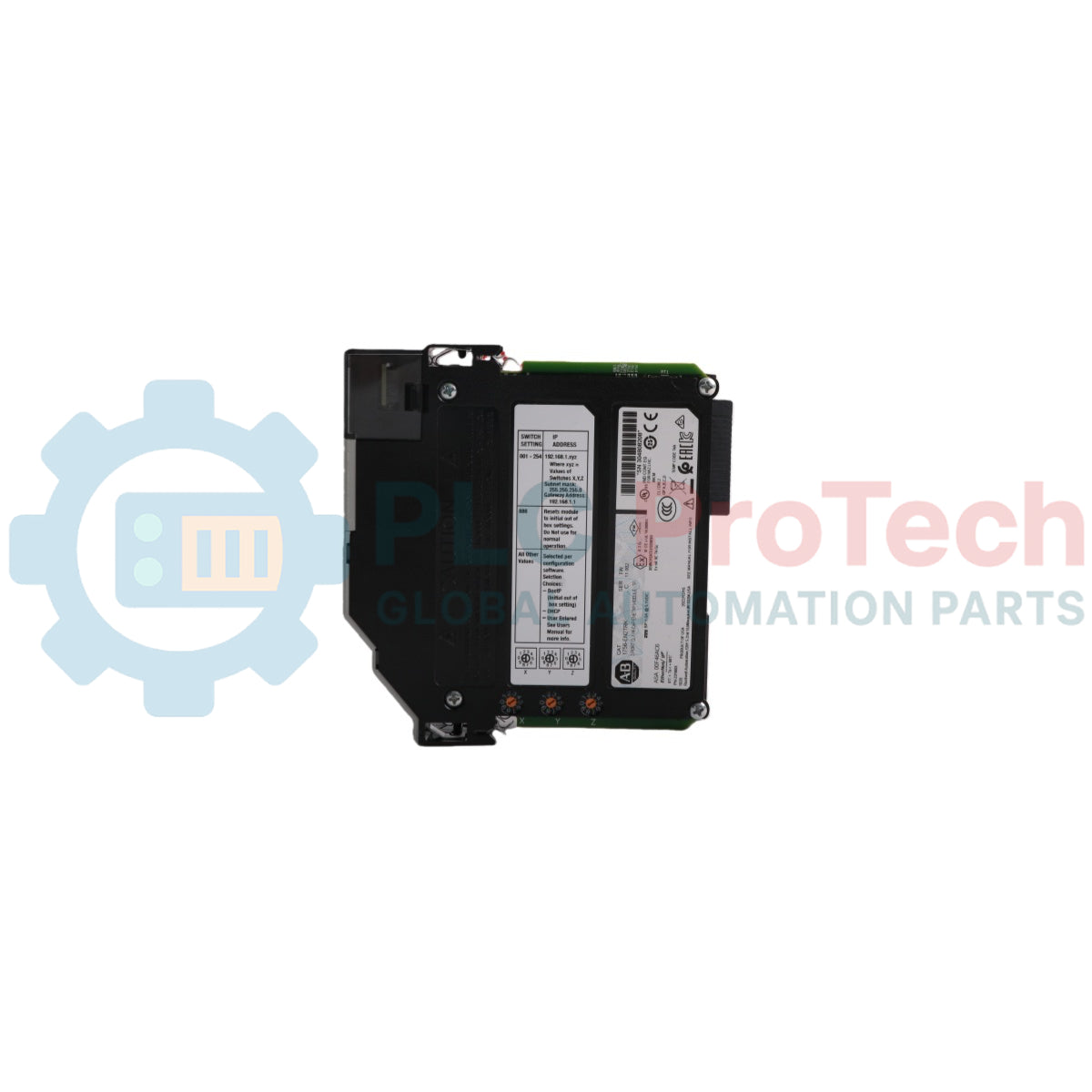

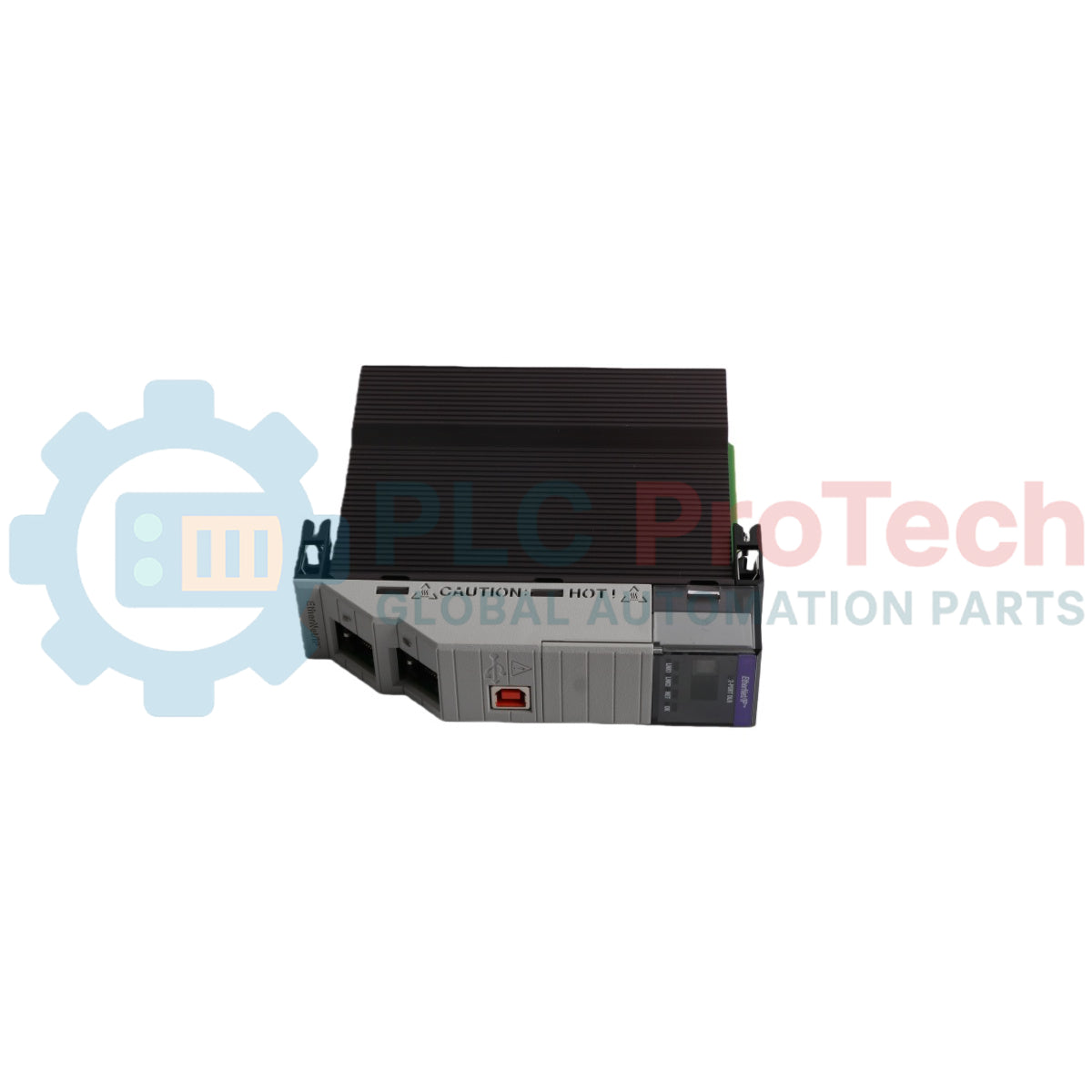

Modul komunikasi port ganda EtherNet/IP ControlLogix Allen-Bradley 1756-EN2TR

SKU 1756-EN2TR

Tersedia

12-month warranty
Free returns within 30 days

Produsen: Allen-Bradley
Nomor Produk: 1756-EN2TR
Negara asal:Amerika Serikat
Jenis Produk: Modul Komunikasi EtherNet/IP
Kode batang: 8537101190
Pembayaran: T/T, Western Union
Berat: 300g
Dimensi: 35 x 145 x 140 mm (W x T x D)
Pelabuhan pengiriman: Xiamen
Garansi: 12 bulan

Deskripsi

Allen-Bradley 1756-EN2TR adalah modul komunikasi EtherNet/IP dua port yang dirancang untuk jaringan Ethernet industri ControlLogix.

Modul ini menggabungkan switch Ethernet tertanam dengan dua port tembaga 10/100 Mbps. Modul ini mendukung topologi jaringan Device Level Ring (DLR) dan EtherNet/IP linier.

1756-EN2TR menyediakan komunikasi antara backplane ControlLogix dan perangkat EtherNet/IP. Modul ini mendukung perpesanan I/O waktu nyata, pertukaran data pengontrol, tag yang diproduksi dan digunakan, serta komunikasi CIP.

Fitur

Allen-Bradley 1756-EN2TR menyediakan komunikasi EtherNet/IP dua port untuk sistem kontrol ControlLogix.
Arsitektur switch Ethernet tertanam mendukung topologi jaringan Device Level Ring (DLR) dan linier.
Menghubungkan pengontrol ControlLogix dengan I/O jarak jauh, HMI, drive, dan perangkat EtherNet/IP lainnya.
Menangani komunikasi I/O waktu nyata, perpesanan CIP eksplisit, dan pertukaran data pengontrol.
Fungsi tag yang diproduksi dan digunakan mendukung berbagi data deterministik antara pengontrol Logix yang kompatibel.
Layanan soket EtherNet/IP dan fungsi SNMP menyediakan kemampuan komunikasi dan diagnostik jaringan tambahan.
Dukungan Precision Time Protocol (PTP) dan CIP Sync memungkinkan operasi tersinkronisasi dalam arsitektur Logix yang kompatibel.
Integrated Motion pada EtherNet/IP didukung dengan firmware yang sesuai dan konfigurasi pengontrol ControlLogix.
Kemampuan I/O redundan tersedia dengan revisi firmware yang didukung.
Electronic Keying dan mode terlindungi eksplisit menyediakan kontrol konfigurasi dalam instalasi ControlLogix yang didukung.
Tampilan status panel depan dan indikator jaringan menyediakan diagnostik modul, koneksi CIP, dan tautan Ethernet.

Aplikasi

Jaringan komunikasi EtherNet/IP ControlLogix.
Komunikasi pengontrol ke I/O jarak jauh.
Arsitektur jaringan Device Level Ring.
Arsitektur jaringan EtherNet/IP linier.
Pertukaran data antarpengontrol.
Komunikasi HMI dan pengawasan.
Komunikasi tag yang diproduksi dan digunakan.
Aplikasi perpesanan Ethernet industri.
Jaringan kendali gerak EtherNet/IP.
Sinkronisasi waktu PTP dan CIP Sync.
Arsitektur I/O redundan dengan firmware yang didukung.
Diagnostik dan pemeliharaan jaringan industri.

Informasi Pemesanan

Parameter Pemesanan	Informasi
Nomor Katalog	1756-EN2TR
Keluarga Produk	ControlLogix
Jenis Produk	Modul Komunikasi EtherNet/IP

Spesifikasi Teknis

Umum

Parameter	Spesifikasi
Produsen	Allen-Bradley
Model	1756-EN2TR
Keluarga Produk	ControlLogix
Jenis Produk	Modul Komunikasi
Aplikasi	EtherNet/IP
Layar	Layar status alfanumerik digital
Enklosur	Tidak ada, tipe terbuka
Pemasangan	Sasis ControlLogix
Lokasi Modul	Berbasis sasis, slot apa pun
Lebar Slot	1
Kode Suhu	T4

Komunikasi Ethernet

Parameter	Spesifikasi
Protokol Komunikasi	EtherNet/IP
Protokol Ethernet	TCP/IP
Fungsi Jaringan	Jembatan EtherNet/IP dengan switch tersemat
Port Ethernet	2
Jenis Port	RJ45 Tembaga
Laju Komunikasi	10/100 Mbps
Media Ethernet	Tembaga ganda
Kabel Ethernet	Pasangan terpilin berpelindung atau tanpa pelindung yang sesuai dengan 802.3
Kategori Kabel Port Ethernet	Kategori 5
Ring Tingkat Perangkat	Didukung
Topologi Linear	Didukung
Koneksi TCP, Maksimum	128
Koneksi CIP, Maksimum	256
Pesan CIP Tanpa Koneksi	128 + 128, backplane + Ethernet
Layanan Soket	Didukung
SNMP	Didukung
Deteksi IP Duplikat	Didukung
Tag yang Diproduksi/Dikonsumsi	Didukung
Tag Multicast yang Diproduksi, Maksimum	32
Dukungan Unicast	RSLogix 5000 versi 17.01.02 atau lebih baru

Kinerja

Parameter	Spesifikasi
Laju Paket I/O, Firmware 2.x	10.000 paket/detik
Laju Paket I/O, Firmware 5.x atau lebih baru	25.000 paket/detik
Laju Paket HMI/MSG	2.000 paket/detik
Gerakan Terintegrasi, Firmware 5.x atau lebih baru	Hingga 8 sumbu dengan pengontrol ControlLogix yang sesuai

Fungsi Jaringan dan Sistem

Parameter	Spesifikasi
Protokol Waktu Presisi	Didukung mulai revisi firmware 3.004
Sinkronisasi CIP	Didukung mulai revisi firmware 3.004
Komunikasi DDR Backplane	Didukung mulai revisi firmware 3.006
I/O Redundan	Didukung mulai revisi firmware 4.002
Mode Terlindungi Eksplisit	Didukung mulai revisi firmware 11.001
Penguncian Elektronik	Didukung

Kompatibilitas Perangkat Lunak

Parameter	Spesifikasi
Firmware 2.x - RSLogix 5000	Versi 17.01.02 atau lebih baru
Firmware 2.x - RSLinx	Versi 2.55 atau lebih baru
Firmware 5.x atau lebih baru - RSLogix 5000	Versi 18.02.00 atau lebih baru
Firmware 5.x atau lebih baru - RSLinx	Versi 2.56 atau lebih baru
Rilis Firmware 5.028 - RSLogix 5000	Versi 20.01.00 atau lebih baru
Rilis Firmware 5.028 - RSLinx Classic	Versi 2.56.00 atau lebih baru
Rilis Firmware 5.028 - RSNetWorx untuk EtherNet/IP	Versi 10.00.00 atau lebih baru
Rilis Firmware 5.028 - ControlFLASH	Versi 11.00.00 atau lebih baru
Rilis Firmware 5.028 - Driver USB CIP	Versi 3.09.00 atau lebih baru

Kelistrikan

Parameter	Spesifikasi
Konsumsi Arus	1 A pada 5,1 V DC, 3 mA pada 24 V DC
Disipasi Daya	5,1 W
Disipasi Termal	17,4 btu/jam
Tegangan Isolasi	30 V kontinu, Jenis Isolasi Dasar
Uji Jenis Isolasi	980 V AC selama 60 detik

Spesifikasi isolasi yang dinyatakan berlaku untuk konfigurasi 1756-EN2TR/C yang diidentifikasi dalam data teknis yang disertakan.

Pengkabelan

Parameter	Spesifikasi
Kategori Pengkabelan Port Ethernet	2
Kategori Pengkabelan Port USB	3

Koneksi/Antarmuka

Antarmuka	Fungsi
Port Ethernet 1	Koneksi jaringan EtherNet/IP tembaga 10/100 Mbps
Port Ethernet 2	Koneksi jaringan EtherNet/IP tembaga 10/100 Mbps
Backplane ControlLogix	Komunikasi dengan pengontrol dan modul di dalam chassis
Antarmuka USB	Komunikasi lokal dan pemeliharaan firmware
Layar Status Modul	Menampilkan alamat IP, status pengoperasian, pesan konfigurasi, dan gangguan
Indikator LINK 1	Menunjukkan status koneksi dan aktivitas untuk Port Ethernet 1
Indikator LINK 2	Menunjukkan status koneksi dan aktivitas untuk Port Ethernet 2
Indikator NET	Menunjukkan status koneksi CIP dan jaringan EtherNet/IP pada modul seri baru
Indikator OK	Menunjukkan status pengoperasian, konfigurasi, dan gangguan modul

Panduan Instalasi

Instalasi Chassis

Pasang 1756-EN2TR di slot chassis ControlLogix yang tersedia.
Pastikan modul terpasang sepenuhnya pada chassis dan terhubung ke backplane.
Verifikasi daya chassis sebelum memulai konfigurasi jaringan.

Pengkabelan Ethernet

Hubungkan kedua port RJ45 menggunakan kabel Ethernet twisted-pair yang sesuai dengan 802.3.
Kabel Ethernet berpelindung atau tanpa pelindung dapat digunakan sesuai persyaratan instalasi yang ditentukan.
Gunakan kedua port Ethernet saat menerapkan topologi jaringan Device Level Ring atau linear.
Konfigurasikan modul dan switch yang terhubung dengan pengaturan kecepatan dan dupleks yang sama.
Gunakan autonegotiation di kedua sisi, atau konfigurasikan kedua sisi secara manual untuk operasi 100/Full.

Konfigurasi Alamat IP

Siapkan komputer kerja pemrograman dengan driver komunikasi EtherNet/IP atau USB yang diperlukan.
Dapatkan ID MAC modul dari label perangkat sebelum menetapkan alamat jaringan.
Sakelar putar X, Y, dan Z dapat mengatur bagian akhir alamat IP.
Nilai sakelar putar yang valid berkisar dari 001 hingga 254.
Modul membaca pengaturan sakelar putar saat penyalaan.

Komisioning

Verifikasi indikator OK, LINK 1, dan LINK 2 setelah instalasi.
Konfirmasikan bahwa setiap port Ethernet yang diperlukan membentuk koneksi jaringan fisik.
Verifikasi bahwa alamat IP yang dikonfigurasi unik di jaringan EtherNet/IP.
Konfirmasikan komunikasi CIP dengan sistem ControlLogix sebelum mengaktifkan jaringan.

FAQ

Untuk apa Allen-Bradley 1756-EN2TR digunakan?

1756-EN2TR menyediakan komunikasi EtherNet/IP antara sasis ControlLogix dan perangkat Ethernet industri. Modul ini menangani I/O waktu nyata, pesan pengontrol, serta komunikasi tag yang diproduksi/dikonsumsi.

Apakah 1756-EN2TR mendukung jaringan Device Level Ring?

Ya. Sakelar Ethernet dua port bawaan mendukung topologi Device Level Ring dan EtherNet/IP linear melalui dua port jaringan tembaga 10/100 Mbps.

Berapa banyak koneksi TCP dan CIP yang didukung modul ini?

Modul ini mendukung hingga 128 koneksi TCP dan 256 koneksi CIP, ditambah 128 + 128 pesan CIP tanpa koneksi melalui antarmuka backplane dan Ethernet.

Antarmuka Ethernet apa saja yang tersedia pada modul komunikasi ini?

Perangkat ini menyediakan dua port Ethernet tembaga RJ45 yang beroperasi pada 10/100 Mbps. Sakelar bawaan memungkinkan partisipasi langsung dalam arsitektur jaringan DLR dan linear.

Apakah modul ini mendukung sinkronisasi waktu PTP dan CIP Sync?

Ya. Dukungan Precision Time Protocol dan CIP Sync diperkenalkan pada revisi firmware 3.004 untuk konfigurasi ControlLogix dan Logix 5000 yang kompatibel.

Bagaimana pengaturan kecepatan dan dupleks sakelar Ethernet harus dikonfigurasi?

Modul dan port sakelar harus menggunakan pengaturan yang sama. Konfigurasikan keduanya untuk negosiasi otomatis, atau konfigurasikan kedua sisi secara manual untuk operasi dupleks penuh 100 Mbps.

Bagaimana alamat IP ditetapkan menggunakan sakelar putar modul?

Sakelar putar X, Y, dan Z menetapkan bagian akhir alamat IP. Nilai sakelar putar yang valid berkisar dari 001 hingga 254 dan dibaca saat penyalaan.
