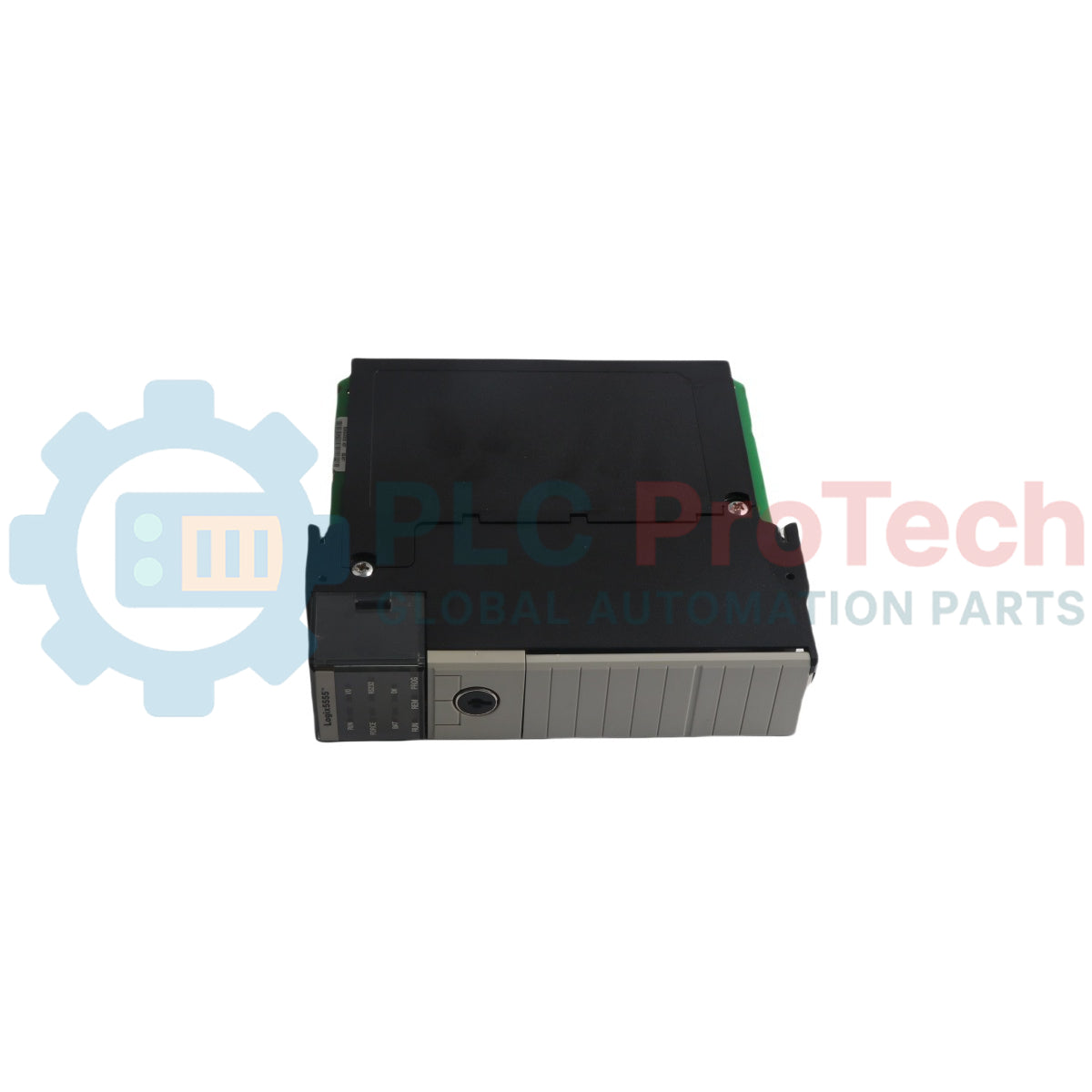

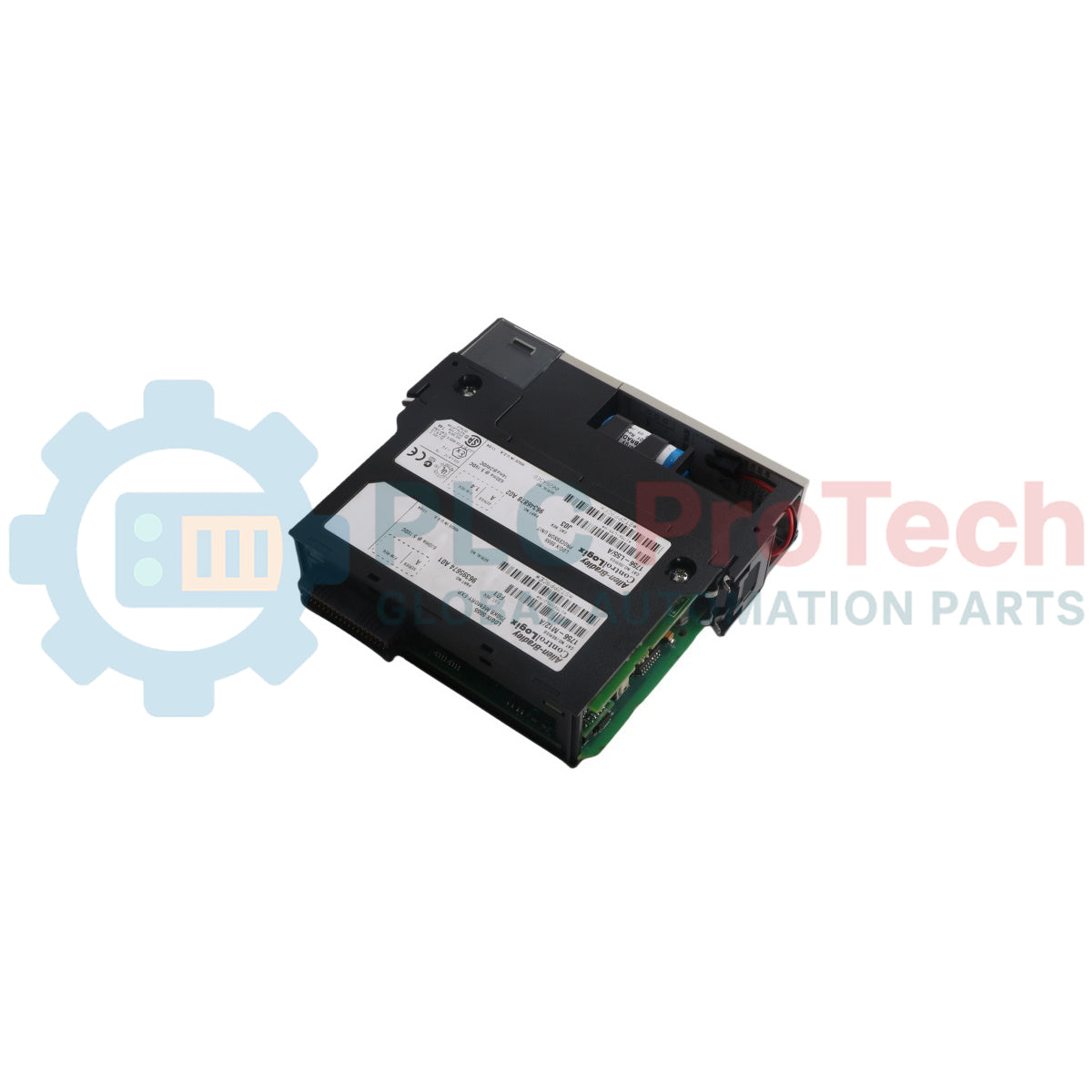

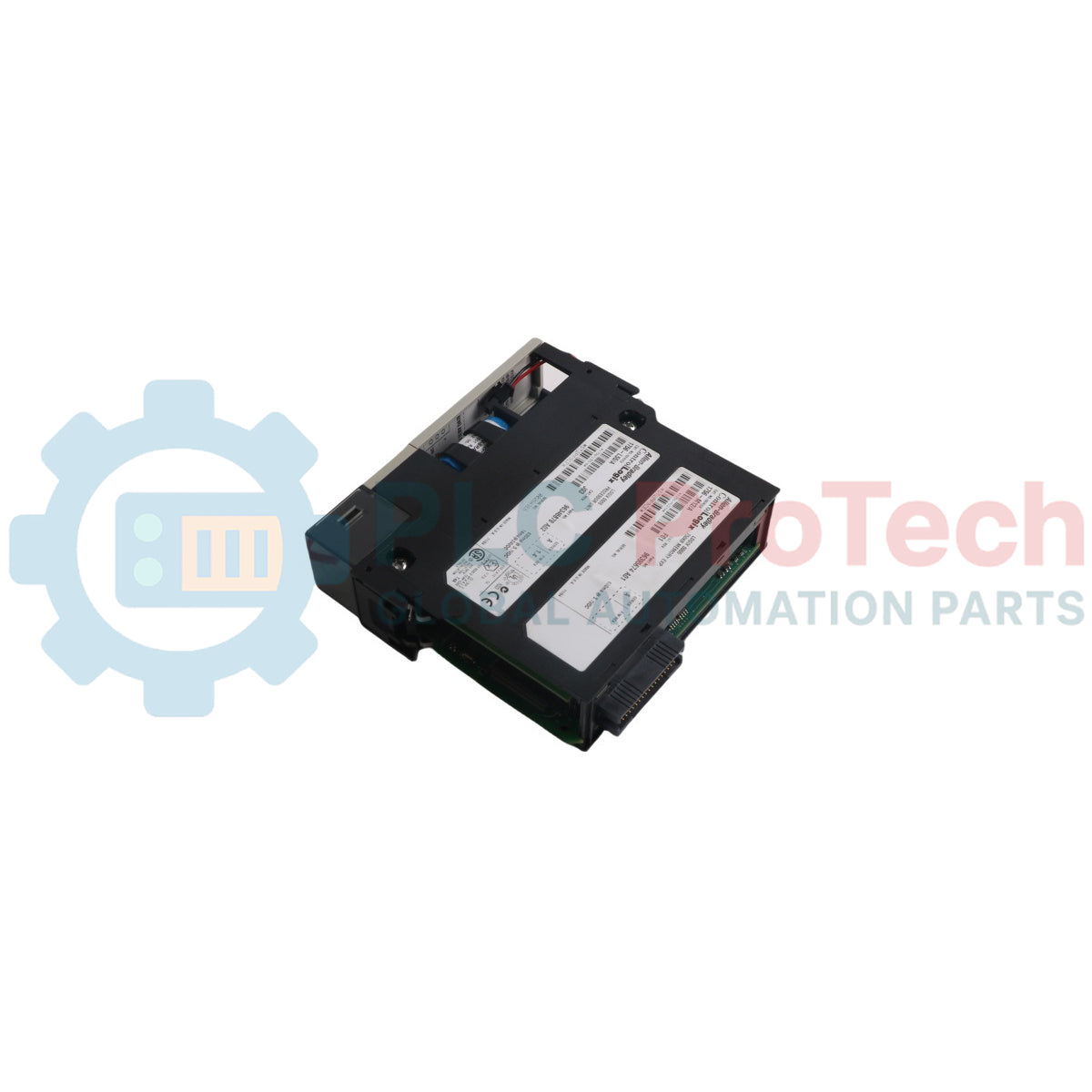

Kontroler ControlLogix Allen-Bradley 1756-L55M16

Hanya 2 item tersisa di stok

Produsen: Allen-Bradley
Nomor Produk: 1756-L55M16
Negara asal:Amerika Serikat
Jenis Produk: Kontroler ControlLogix
Kode batang: 8537101190
Pembayaran: T/T, Western Union
Berat: 350g
Pelabuhan pengiriman: Xiamen
Garansi: 12 bulan

Deskripsi

Allen-Bradley 1756-L55M16 adalah pengontrol otomasi terprogram ControlLogix5555 yang dirancang untuk aplikasi kontrol industri berbasis chassis. Unit ini dilengkapi papan memori 1756-M16 terintegrasi yang menyediakan kapasitas memori data dan logika sebesar 1,5 MB. Dipasang di slot mana pun pada chassis ControlLogix, 1756-L55M16 mengelola tugas kontrol sekuensial, proses, gerak, dan drive, serta menyediakan kemampuan komunikasi serial RS-232 bawaan untuk antarmuka workstation dan diagnostik sistem.

Fitur

Dilengkapi papan memori 1756-M16 yang menyediakan memori sebesar 1,5 MB.
Mengintegrasikan port komunikasi serial RS-232 pada panel depan.
Mendukung pemasangan dan pelepasan saat bertegangan (RIUP) pada backplane chassis.
Dilengkapi indikator status depan yang mencakup RUN, I/O, FORCE, RS232, BAT, dan OK.
Dilengkapi sakelar kunci depan 3 posisi untuk memilih mode RUN, REM, dan PROG.

Aplikasi

Sistem kontrol otomasi industri
Eksekusi kontrol sekuensial dan proses
Arsitektur sistem ControlLogix berbasis chassis

Spesifikasi Teknis

Spesifikasi	Nilai
Model	1756-L55M16
Keluarga Pengontrol	ControlLogix5555
Papan Memori yang Disertakan	1756-M16
Memori Data dan Logika	1,5 MB
Memori Nonvolatil	Tidak
Arus Backplane @ 5,1 V DC	1,23 A
Arus Backplane @ 24 V DC	0,014 A
Disipasi Daya	5,6 W
Disipasi Termal	19,1 BTU/jam
Suhu Operasi	0 hingga 60 °C (32 hingga 140 °F)
Suhu Penyimpanan	-40 hingga 85 °C (-40 hingga 185 °F)
Kelembapan Relatif	5 hingga 95% tanpa kondensasi
Getaran	2 g @ 10 hingga 500 Hz
Guncangan Saat Beroperasi	30 g
Guncangan Saat Tidak Beroperasi	50 g
Imunitas ESD	Pelepasan kontak 6 kV, pelepasan udara 8 kV
Imunitas RF Terpancar	10 V/m (80 hingga 2000 MHz), 1 V/m (2,0 hingga 2,7 GHz)
Imunitas EFT/B	±4 kV pada 5 kHz pada port komunikasi
Imunitas Transien Lonjakan	±2 kV saluran-ke-bumi (CM) pada port komunikasi
Conducted RF Immunity	Imunitas RF Terhantar
10V rms dengan gelombang sinus 1 kHz, AM 80% (150 kHz hingga 80 MHz)	Tegangan Isolasi
30V kontinu, Tipe Isolasi Dasar, RS232 ke sistem	Baterai Pengganti
1756-BA1	Peringkat Jenis Enklosur
Tidak ada (gaya terbuka)	T4A
Kode Suhu Amerika Utara	Kode Suhu IEC
T4	Berat

Sekitar 0.35 kg (12.5 oz)

Sambungan/Antarmuka	Pin Konektor
Fungsi	Pin 1
DCD (Deteksi Pembawa Data)	Pin 2
RXD (Menerima Data)	Pin 3
TXD (Mengirim Data)	Pin 4
DTR (Terminal Data Siap)	Pin 5
GND (Arde)	DSR (Perangkat Data Siap)
Pin 7	RTS (Permintaan Mengirim)
Pin 8	CTS (Siap Mengirim)
Pin 9	N/C (Tidak Terhubung)

Panduan Pemasangan

Pemasangan Sasis: Sejajarkan papan sirkuit modul dengan pemandu sasis bagian atas dan bawah, lalu geser ke slot mana pun hingga kait terpasang rata.
Perlindungan Statis: Kenakan gelang antistatis yang ditanahkan dan hindari menyentuh komponen sirkuit atau pin konektor saat menangani.
Pemeliharaan Baterai: Sambungkan hanya baterai 1756-BA1 atau modul baterai 1756-BATM untuk mempertahankan daya memori saat daya sasis diputus.
Pengkabelan Serial: Batasi panjang kabel RS-232 khusus hingga 15.2 m (50 kaki) dan sambungkan pelindung kabel pada kedua ujung konektor.
Tindakan Pencegahan Daya/Bahaya: Pastikan daya telah diputus atau lokasi tidak berbahaya sebelum memasukkan/melepas pengontrol atau menyambungkan kabel serial.

Kepatuhan dan Sertifikasi

Peralatan Kontrol Industri Terdaftar UL (File E65584)
Peralatan Kontrol Proses Bersertifikat CSA (File LR54689C)
Peralatan Kontrol Proses Bersertifikat CSA untuk Lokasi Berbahaya Kelas I, Divisi 2, Grup A,B,C,D (File LR69960C)
Kepatuhan CE (Petunjuk EMC 2004/108/IEC: EN 61326-1, EN 61000-6-2, EN 61000-6-4, EN 61131-2)
Mematuhi C-Tick (AS/NZS CISPR 11)
Mematuhi Petunjuk EEx ATEX 94/9/EC (EN 60079-15, Zona 2)

Product Image	Model Number / Title	Condition	Availability	Action
	Modul Redundansi Enhanced ControlLogix Allen-Bradley 1756-RM2	Original New	In Stock	View Details

Key Features:

#Controller #ControlLogix

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

What memory board is installed on this controller?

This unit comes equipped with an integrated 1756-M16 memory board providing 1.5 MB of data and logic memory.

Which replacement battery should be used with the controller?

The controller uses a 1756-BA1 battery or a 1756-BATM battery module to maintain internal memory power.

What programming cable is compatible with the serial port?

The serial port supports communication via a 1756-CP3 or 1747-CP3 serial cable.

Pengiriman Ekspres Global

Pengiriman Standar: 4-6 Hari Kerja melalui DHL, FedEx, dan UPS.
Pengiriman Ekspres: Pengiriman pada hari yang sama untuk pesanan dalam stok yang dilakukan sebelum pukul 2:00 PM (GMT+8).
Cakupan Seluruh Dunia: Melayani lebih dari 150 negara, termasuk pengiriman cepat ke Arab Saudi dan UAE.

Pengembalian & Garansi

Jaminan 30 Hari: Pengembalian diterima untuk produk yang tersedia dalam stok dengan kemasan asli yang tersegel pabrik.
Garansi 12 Bulan: Setiap komponen industri didukung oleh garansi teknis profesional kami.

Pesanan diproses dan dikirimkan Senin-Jumat (tidak termasuk hari libur nasional).

Untuk kelayakan penuh, biaya pengisian ulang, dan detail pengembalian internasional, silakan lihat resmi kami Kebijakan Pengembalian & Pengembalian Dana .

TECHNICAL SPECIFICATIONS

Color pattern	Hitam
Country of origin	Amerika Serikat
Power source	Ditenagai listrik AC
