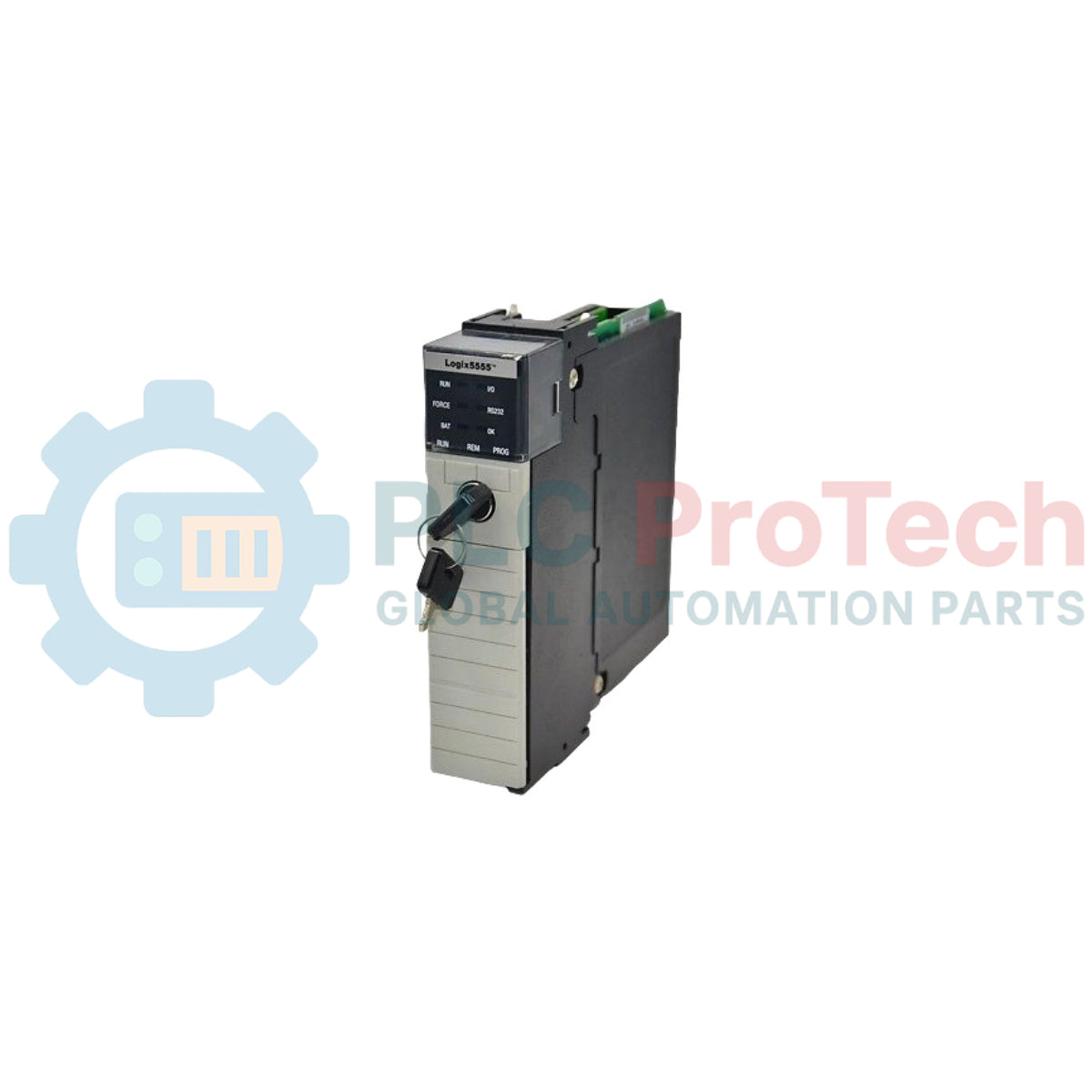

Pengontrol Allen-Bradley 1756-L55M24 ControlLogix5555

Deskripsi

1756-L55M24 adalah pengontrol ControlLogix5555 yang diproduksi oleh Allen-Bradley, yang menyediakan kemampuan pemrosesan dan kontrol terpusat untuk aplikasi otomasi industri. Dirancang untuk dipasang langsung ke dalam rak ControlLogix, pengontrol ini berkomunikasi melalui bidang belakang untuk mengelola I/O sistem, menjalankan logika aplikasi, dan memfasilitasi pertukaran data.

Dilengkapi papan memori nonvolatil 1756-M24, 1756-L55M24 menyediakan memori data dan logika sebesar 3,5 MB. Modul ini dilengkapi port serial D-shell 9-pin yang mendukung komunikasi RS-232 untuk koneksi langsung ke stasiun kerja pemrograman atau perangkat eksternal menggunakan kabel 1756-CP3 atau 1747-CP3. Status pengoperasian ditunjukkan oleh LED panel depan untuk kondisi RUN, I/O, FORCE, RS232, BAT, dan OK.

Fitur

• Mengintegrasikan papan memori 1756-M24 yang menyediakan memori data dan logika sebesar 3,5 MB.
• Mendukung memori nonvolatil untuk mempertahankan data dan program.
• Port komunikasi serial RS-232 panel depan untuk pemrograman lokal dan antarmuka.
• Indikator status panel depan yang memantau kondisi RUN, I/O, FORCE, RS232, BAT, dan OK.
• Sakelar kunci tiga posisi untuk memilih mode pengoperasian RUN, PROG, dan REM.
• Dapat dipasang atau dilepas saat daya bidang belakang aktif (RIUP) di lingkungan yang tidak berbahaya.

Aplikasi

• Sistem otomasi pabrik
• Kontrol proses industri
• Kontrol mesin dan pengelolaan urutan
• I/O terdistribusi dan komunikasi pengontrol peer-to-peer

Spesifikasi Teknis

Koneksi/Antarmuka

Panduan Pemasangan

• Tangani pengontrol menggunakan gelang antistatis yang diarde untuk mencegah kerusakan akibat pelepasan muatan elektrostatis (ESD) pada komponen elektronik internal.
• Lepaskan baterai dari pengontrol sebelum memasang atau mengganti papan memori.
• Sejajarkan papan sirkuit dengan pemandu rak bagian atas dan bawah, lalu geser modul ke slot mana pun hingga tab pengunci terpasang.
• Pasang dan hubungkan modul baterai litium 1756-BA1 sebelum mengalirkan daya ke sistem.
• Pastikan daya telah diputus atau lokasi telah diverifikasi sebagai area tidak berbahaya sebelum menghubungkan atau melepaskan kabel serial, baterai, atau koneksi bidang belakang.
• Pasang rak ControlLogix di dalam enklosur yang sesuai dan memenuhi persyaratan lingkungan sistem.

Kepatuhan dan Sertifikasi

• Peralatan Kontrol Industri Terdaftar UL (File E65584)
• Peralatan Kontrol Proses Bersertifikasi CSA (File LR54689C)
• Peralatan Kontrol Proses Bersertifikasi CSA untuk Lokasi Berbahaya Kelas I, Divisi 2 Grup A, B, C, D (File LR69960C)
• Sesuai CE (Direktif EMC 2004/108/IEC: EN 61326-1, EN 61000-6-2, EN 61000-6-4, EN 61131-2)
• Sesuai C-Tick (AS/NZS CISPR 11)
• Bersertifikasi EEx / ATEX (Direktif 94/9/EC, EN 60079-15 Zona 2)
