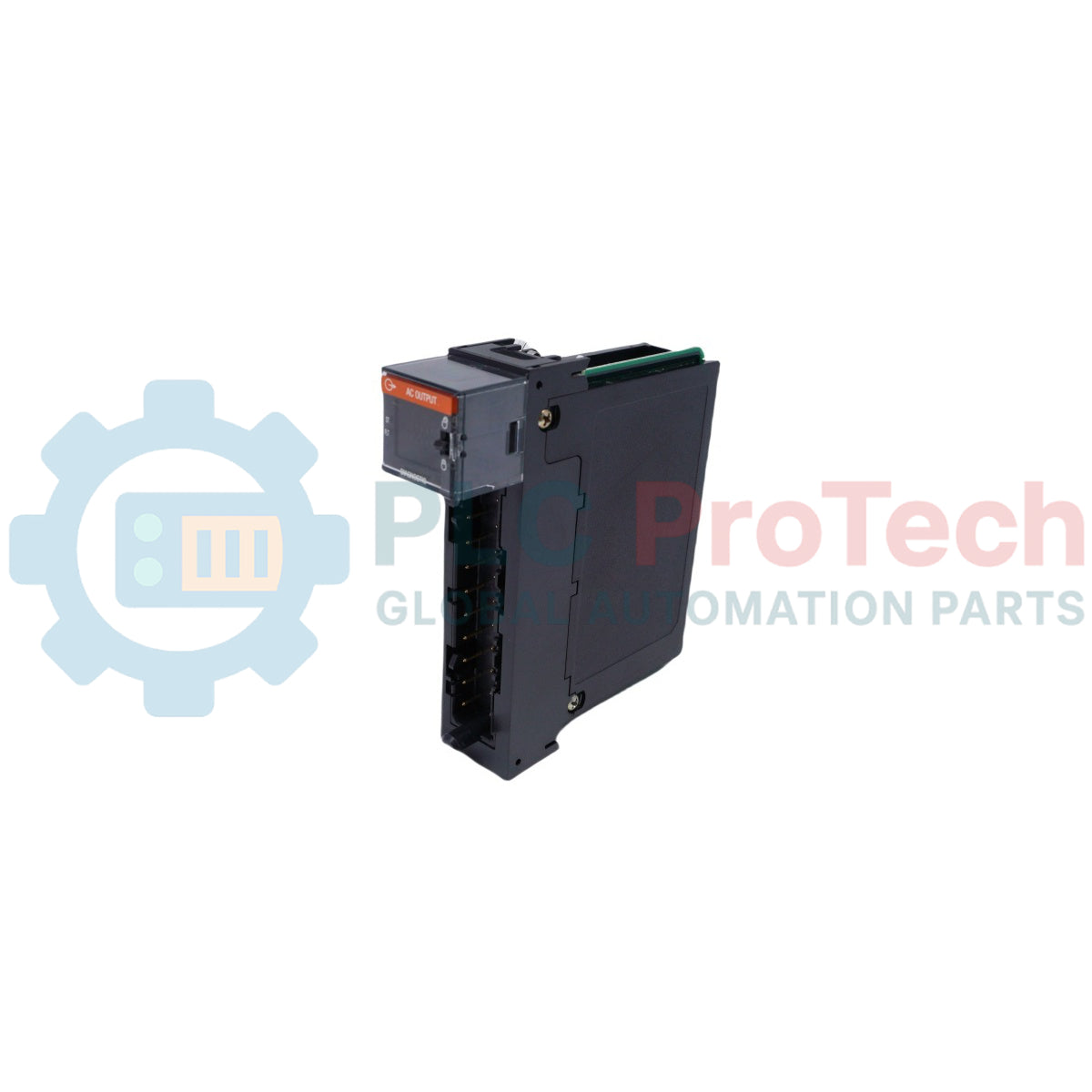

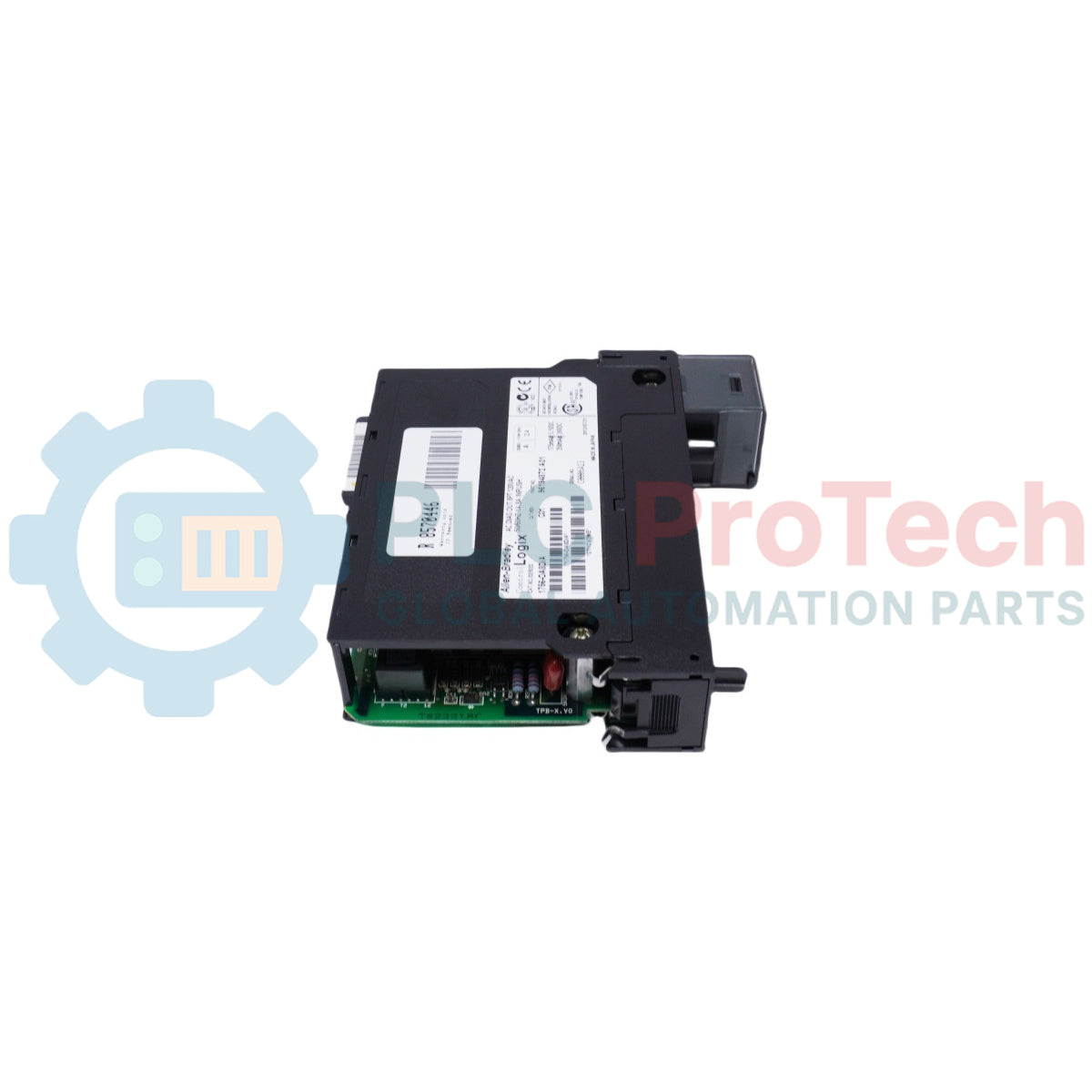

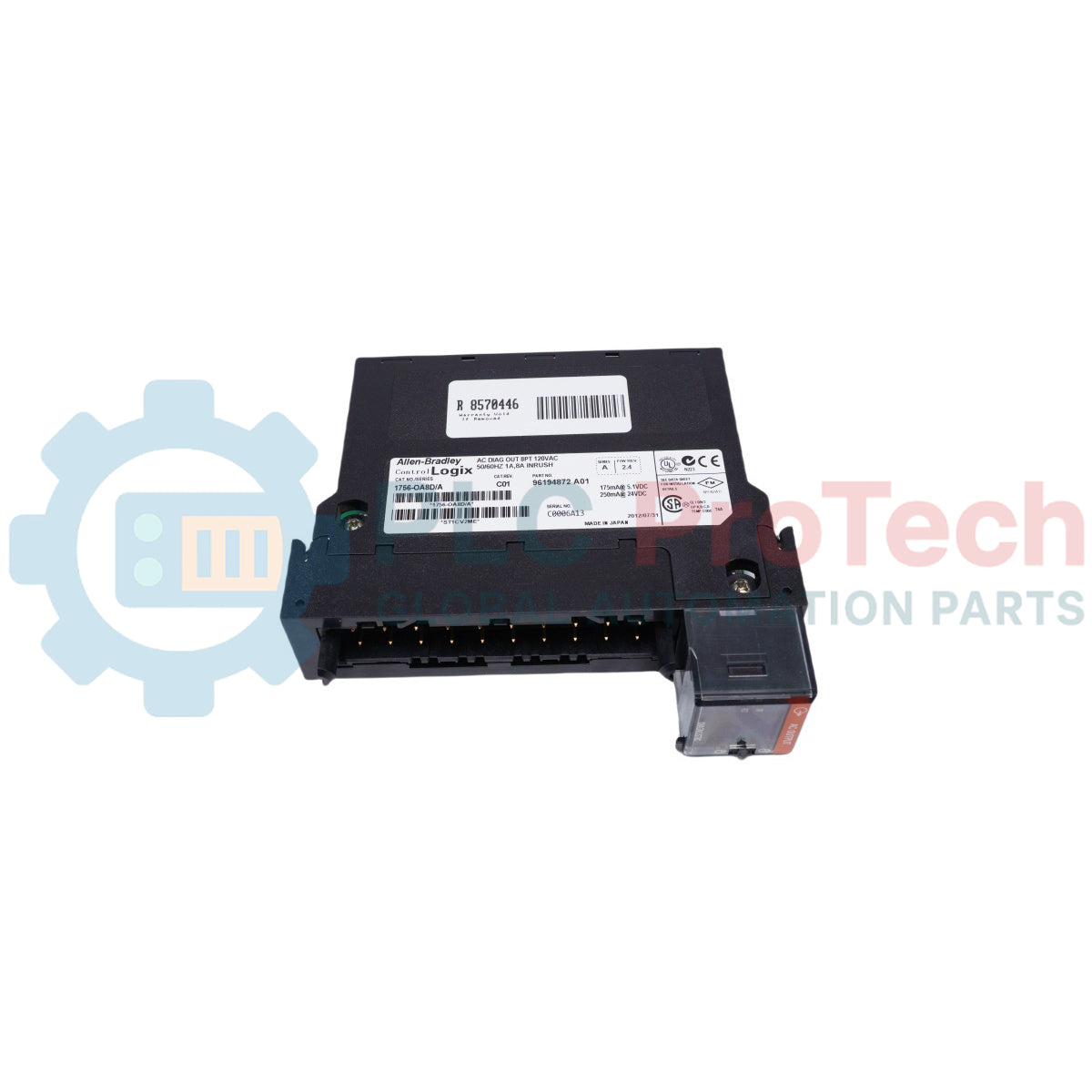

Modul Output Diagnostik ControlLogix Allen-Bradley 1756-OA8D

Allen-Bradley 1756-OA8D adalah modul output diagnostik ControlLogix 120 V AC yang dirancang untuk lingkungan otomasi industri dengan keandalan tinggi. Sebagai perangkat output 8 titik dengan sekering elektronik, modul ini menyediakan deteksi diagnostik komprehensif tingkat titik—termasuk kabel terbuka, kehilangan daya lapangan, sekering putus, tanpa beban, dan gangguan verifikasi output—untuk memastikan integritas operasional optimal di seluruh sistem PLC, DCS, dan kontrol proses otomatis.

Deskripsi

Modul output Allen-Bradley 1756-OA8D ControlLogix menyediakan pengalihan solid-state untuk perangkat lapangan 120 V AC. Beroperasi dalam rentang tegangan 74 hingga 132 V AC (47 hingga 63 Hz), modul ini memiliki 8 titik output diagnostik yang disusun dalam dua grup, masing-masing terdiri dari 4 titik. Modul ini menggunakan teknologi Producer/Consumer untuk membagikan status output dan data diagnostik komprehensif secara lancar di seluruh backplane ControlLogix.

Dirancang untuk aplikasi industri kritis, 1756-OA8D menyediakan pelaporan diagnostik tingkat lanjut untuk mengidentifikasi masalah pengkabelan lapangan, hubung singkat, atau gangguan daya. Deteksi status tidak aktif mengidentifikasi kondisi tanpa beban, sedangkan verifikasi output saat aktif memastikan status yang diperintahkan sesuai dengan kondisi lapangan aktual. Sekering elektronik individual membantu melindungi setiap titik output dari arus berlebih dan kejadian hubung singkat.

Fitur

• 8 kanal output diagnostik yang tersusun dalam 2 grup terisolasi, masing-masing terdiri dari 4 titik.
• Fitur diagnostik tingkat titik, termasuk FuseBlown, NoLoad, OutputVerifyFault, dan FieldPwrLoss.
• Sekering elektronik individual untuk setiap titik output.
• Status output yang dapat dikonfigurasi dalam Mode Program dan Mode Gangguan (Pertahankan Status Terakhir, Aktif, atau Tidak Aktif).
• Pemberian stempel waktu Coordinated System Time (CST) untuk pelacakan peristiwa diagnostik.
• Dukungan untuk Output Terjadwal dengan sinkronisasi CST.
• Penguncian elektronik melalui konfigurasi perangkat lunak untuk mencegah kesalahan pemasangan modul.

Aplikasi

• Kontrol aktuator dan katup AC diskret
• Penyalaan starter motor dan pengalihan kontaktor
• Kontrol output proses industri
• Pensinyalan keselamatan dan kontrol indikator
• Sistem manufaktur otomatis

Spesifikasi Teknis

Pedoman Pemasangan

• Pemasangan Sasis: Pasang modul ke slot mana pun yang tersedia pada sasis 1756 ControlLogix.
• Kompatibilitas Blok Terminal: Gunakan Blok Terminal Lepas (1756-TBNH atau 1756-TBSH) yang ditentukan untuk koneksi pengkabelan lapangan.
• Spesifikasi Pengkabelan: Pastikan pengkabelan lapangan menggunakan koneksi kabel tunggal 0.33…2.1 mm2 (22…14 AWG) atau koneksi kabel ganda 0.33…1.3 mm2 (22…16 AWG) menggunakan kabel tembaga berpelindung, padat/serabut, dengan rating 105 degC atau lebih tinggi.
• Kategori Konduktor: Ikuti rekomendasi perutean Kategori Kabel 1 pada port sinyal sesuai dengan pedoman pengkabelan dan pembumian industri.
• Penurunan Rating Sistem: Saat mengoperasikan sistem di lingkungan yang diperluas atau berat, pastikan semua komponen sasis dan catu daya yang dipasangkan sesuai dengan spesifikasi termal yang diperlukan.

Kepatuhan dan Sertifikasi

• cULus: Peralatan Kontrol Industri yang Terdaftar UL, tersertifikasi untuk AS dan Kanada (File UL E65584); Terdaftar UL untuk Lokasi Berbahaya Kelas I, Divisi 2 Grup A,B,C,D (File UL E194810).
• CE: Direktif EMC Uni Eropa 2014/30/EU (EN 61326-1, EN 61000-6-2, EN 61000-6-4, EN 61131-2) dan Direktif LVD 2014/35/EU (EN 61131-2).
• RCM: Undang-Undang Radiokomunikasi Australia, sesuai dengan EN 61000-6-4.
• FM: Peralatan yang Disetujui FM untuk digunakan di Lokasi Berbahaya Kelas I Divisi 2 Grup A,B,C,D.
• KC: Registrasi Korea untuk Peralatan Penyiaran dan Komunikasi.
• UKCA: Mematuhi Instrumen Hukum Inggris untuk EMC, keselamatan, atmosfer eksplosif, dan RoHS.
• Maroko: Mematuhi peraturan keputusan menteri untuk keselamatan listrik dan EMC.
