Kontroler Antarmuka DeviceNet Allen-Bradley 1761-NET-DNI SLC 500

Deskripsi

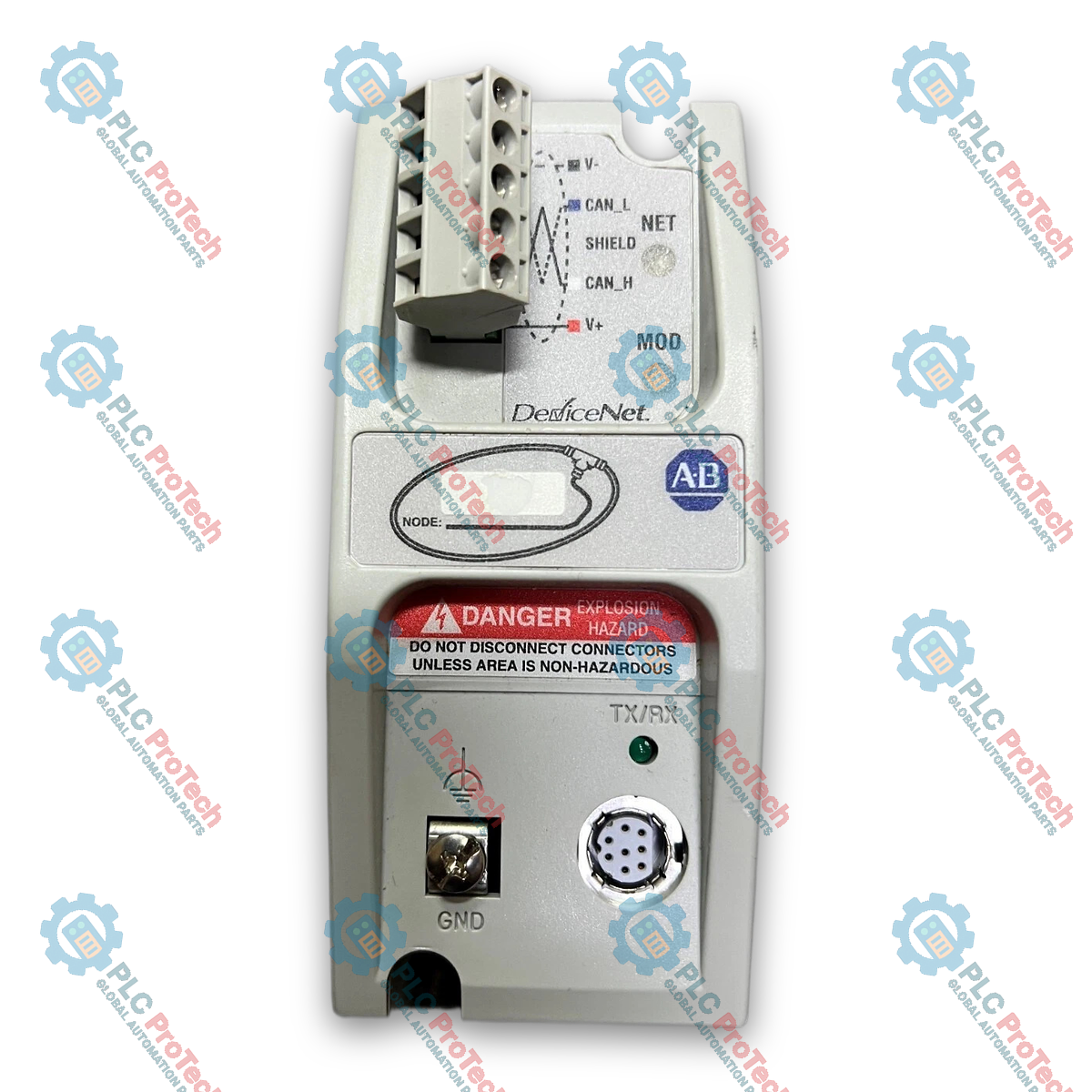

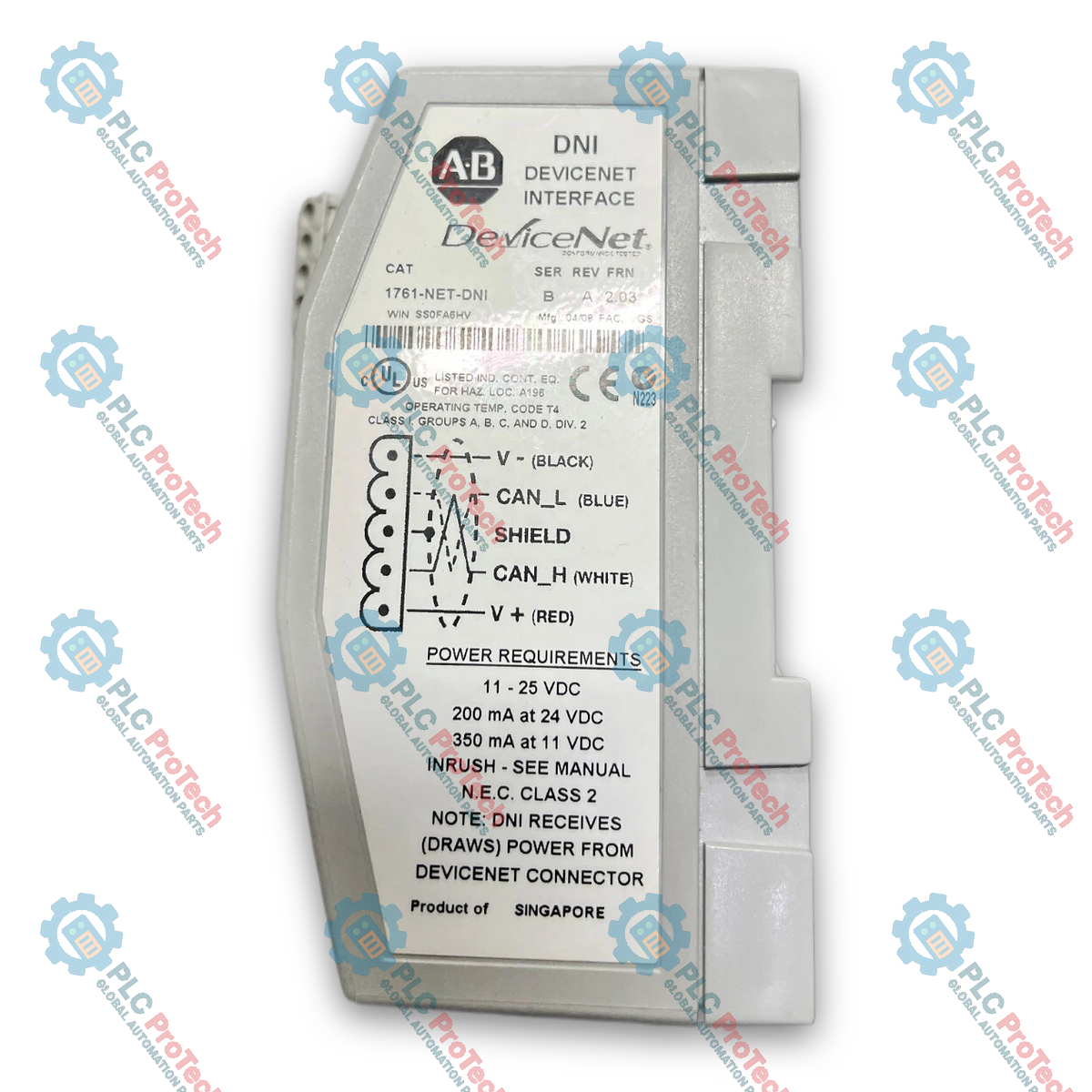

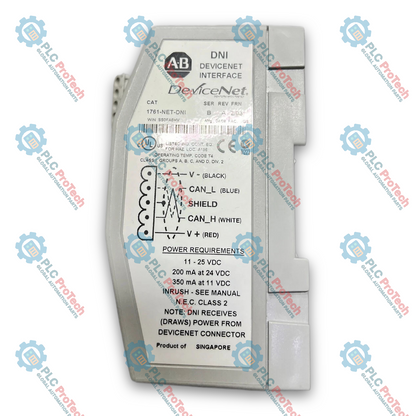

Allen-Bradley 1761-NET-DNI adalah pengontrol Antarmuka DeviceNet khusus yang dirancang untuk menjembatani perangkat serial DF1—seperti pengontrol MicroLogix, SLC 500, dan PLC-5, atau antarmuka operator MicroView—ke jaringan industri DeviceNet secara mulus. Beroperasi sebagai adaptor komunikasi jaringan, unit ini menerjemahkan protokol serial point-to-point DF1 standar menjadi struktur pesan yang sesuai dengan DeviceNet, sehingga pengontrol lama atau mandiri dapat berpartisipasi dalam arsitektur I/O terdistribusi dan strategi kontrol peer-to-peer.

Dengan peningkatan Series B, 1761-NET-DNI mendukung pesan I/O master/slave serta inisiasi pesan eksplisit langsung melalui DeviceNet. Konfigurasi sistem dapat dilakukan secara lokal melalui port serial RS-232 menggunakan DNI Configuration Software Utility atau melalui jaringan menggunakan perangkat lunak RSNetWorx for DeviceNet dan file Electronic Data Sheet (EDS) yang sesuai. Dengan menyertakan parameter canggih seperti Input Split Point dan Output Split Point, antarmuka ini memungkinkan alokasi memori yang presisi antara data I/O siklik dan pesan assembly eksplisit. Selain itu, kemampuan DF1 Substitution Address khusus memungkinkan antarmuka operator serial melakukan kueri dan berkomunikasi dengan pengontrol di seluruh koneksi DeviceNet secara mulus.

Fitur

• Konversi Protokol DF1 ke DeviceNet: Memungkinkan perangkat serial DF1, termasuk pengontrol MicroLogix dan SLC 500, terintegrasi langsung ke jaringan industri DeviceNet.
• Kemampuan Pesan Eksplisit: Fungsionalitas Series B memungkinkan modul memulai pesan eksplisit melalui DeviceNet dan menerima pesan ke assembly eksplisit kapan saja.
• Split Point Data yang Dapat Dikonfigurasi: Menyertakan parameter Input Split Point dan Output Split Point yang ditentukan pengguna untuk menyeimbangkan penggunaan memori secara fleksibel antara I/O siklik Master/Slave dan pesan eksplisit.
• Konfigurasi RS-232 Lokal: Mendukung konfigurasi parameter langsung melalui port serial RS-232 menggunakan DNI Configuration Software Utility khusus, sehingga tidak memerlukan konverter antarmuka jaringan selama penyiapan mandiri.
• DF1 Substitution Address: Menyediakan parameter substitusi khusus yang memungkinkan perangkat DF1, seperti terminal MicroView, merutekan pesan secara transparan ke pengontrol Allen-Bradley melalui jaringan.
• Kontrol Operasional Dinamis: Menggantikan parameter Standby/Operational lama dengan parameter kontrol I/O Scan Enable dalam Electronic Data Sheet (EDS) untuk menyederhanakan pengelolaan jaringan.

Aplikasi

• Integrasi Jaringan PLC: Menjembatani pengontrol SLC 500 dan MicroLogix yang menggunakan port serial DF1 ke dalam arsitektur kontrol DeviceNet terpusat.
• Ekstensi HMI / Antarmuka Operator: Memungkinkan terminal operator serial mengakses data kontrol dari PLC jarak jauh yang berada di sepanjang drop kabel DeviceNet.
• Pesan Peer-to-Peer Terdistribusi: Memfasilitasi pesan eksplisit antara pengontrol mesin mandiri pada segmen jaringan DeviceNet yang sama.

Spesifikasi Teknis

Koneksi / Antarmuka

Panduan Instalasi

1. Inspeksi Pra-Instalasi: Buka kemasan 1761-NET-DNI dan periksa housing serta konektor untuk memastikan tidak ada kerusakan fisik. Pastikan revisi perangkat keras (Series B) sesuai dengan spesifikasi proyek.
2. Pemasangan: Pasang unit dengan kuat menggunakan perangkat keras pemasangan rel DIN standar atau panel di dalam enclosure dengan peringkat yang sesuai untuk lingkungan operasional.
3. Daya dan Pembumian: Pastikan praktik catu daya dan pelindung yang tepat dipertahankan di sepanjang trunkline DeviceNet. Rutekan kabel sinyal secara terpisah dari jalur AC bertegangan tinggi untuk meminimalkan EMI.
4. Koneksi Serial: Hubungkan kabel komunikasi RS-232 antara port serial 1761-NET-DNI dan kanal serial DF1 MicroLogix, SLC 500, atau perangkat host.
5. Koneksi Jaringan: Hubungkan kabel drop DeviceNet 5-konduktor ke konektor jaringan, dengan memastikan kesesuaian pin yang benar untuk daya ($V+$, $V-$), sinyal ($CAN\_H$, $CAN\_L$), dan pelindung.

Panduan Konfigurasi

1. Instalasi File EDS: Pastikan Electronic Data Sheet yang benar (1761DNI3.EDS untuk FRN $\le 2.02$ atau 1761DNI4.EDS untuk FRN $\ge 2.03$) telah didaftarkan di RSNetWorx for DeviceNet.
2. Penyiapan Serial Lokal: Gunakan DNI Configuration Software Utility (DNI_UTIL_B.EXE) melalui port serial RS-232 untuk mengatur alamat node, baud rate, dan parameter port serial.
3. Alokasi Split Point: Tentukan parameter Input Split Point dan Output Split Point untuk mengalokasikan ukuran buffer data antara I/O Master/Slave dan assembly pesan eksplisit sesuai kebutuhan sistem.
4. Penyiapan DF1 Substitution Address: Jika menghubungkan HMI serial atau MicroView, konfigurasikan parameter DF1 Substitution Address untuk memetakan permintaan serial masuk ke alamat pengontrol target di DeviceNet.
5. Catatan Migrasi Series A: Perhatikan bahwa file konfigurasi Series A tidak kompatibel secara langsung dengan perangkat keras Series B; parameter harus dimasukkan kembali secara manual ke perangkat Series B karena arsitektur pesannya telah ditingkatkan.
