Deskripsi

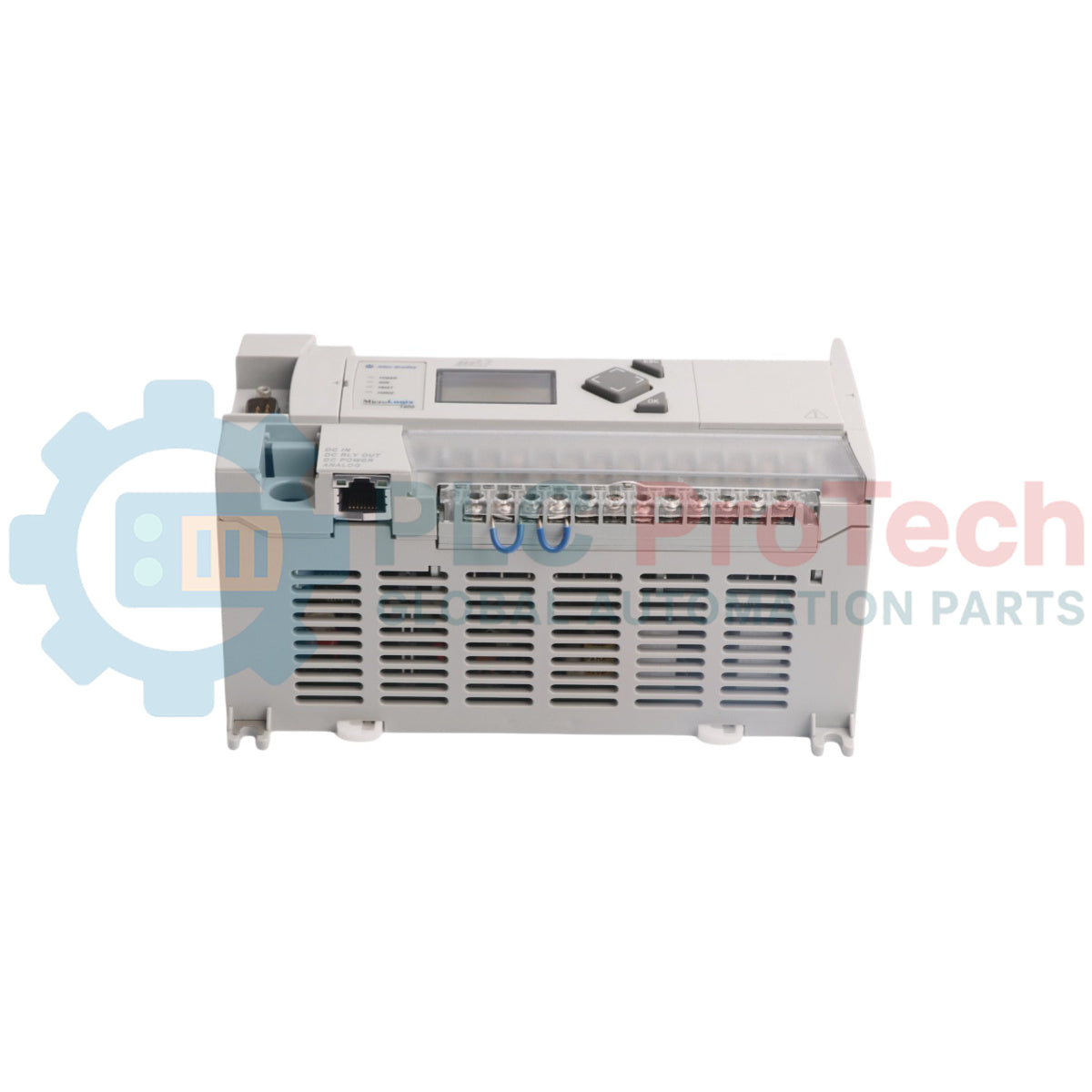

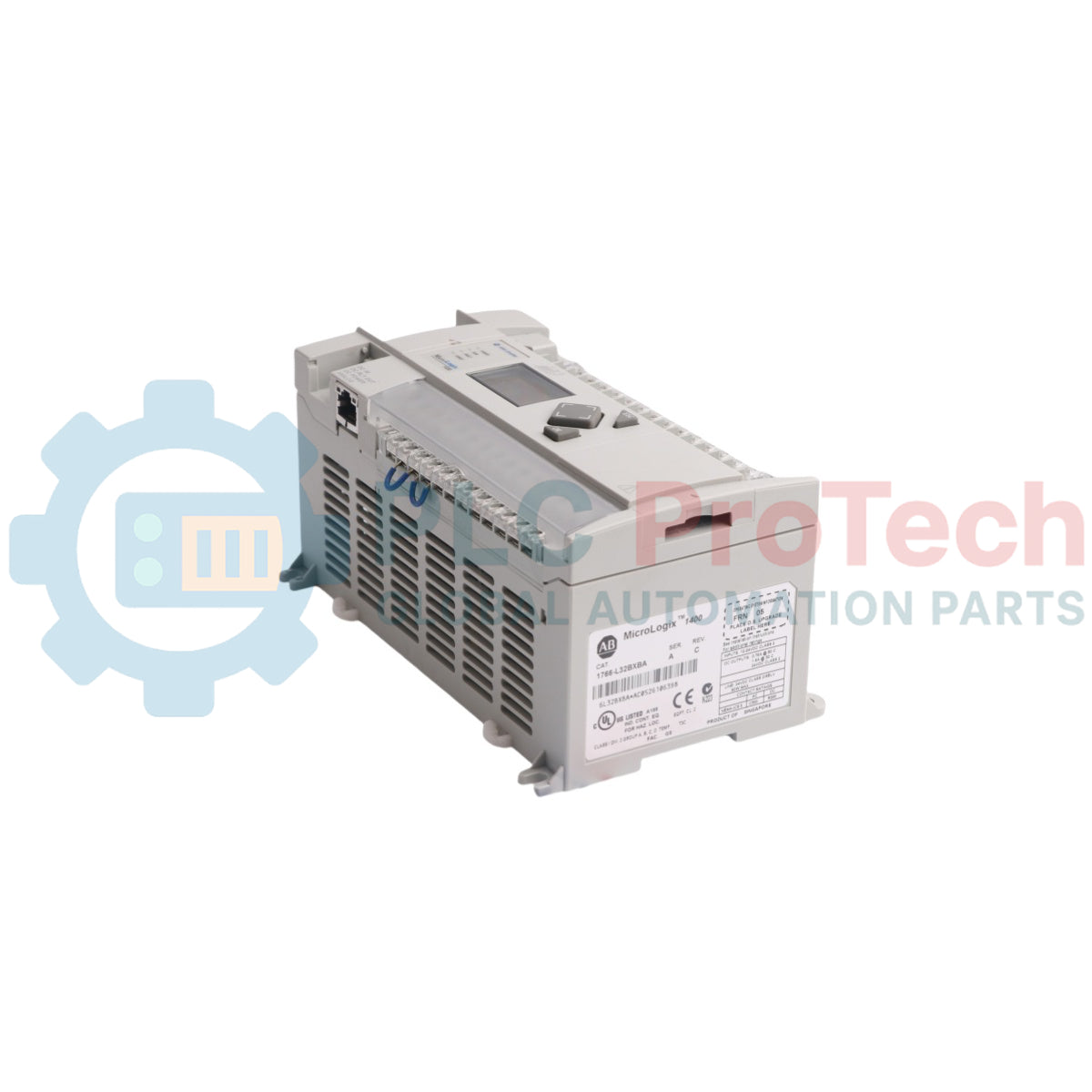

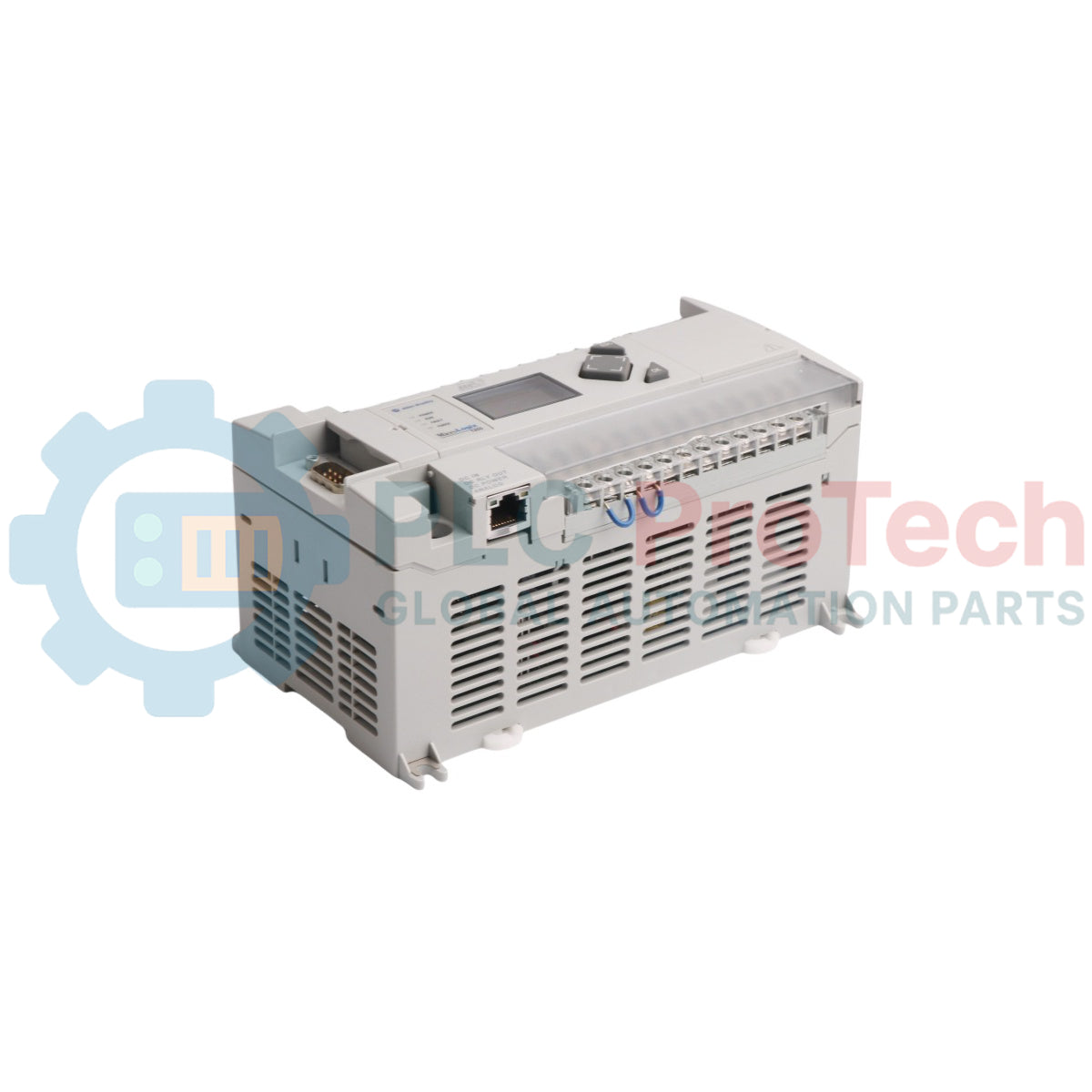

Allen-Bradley 1766-L32BXBA adalah pengontrol logika terprogram dalam seri MicroLogix 1400 yang dirancang untuk aplikasi otomasi industri yang memerlukan kepadatan tinggi jalur kontrol diskret dan analog. Pengontrol ini beroperasi dengan catu daya 24V DC dan mengelola total 32 titik digital tertanam, bersama modul pemrosesan analog integral. Kemampuan input diskretnya mencakup 12 input 24V DC berkecepatan tinggi dan 8 input 24V DC standar, yang dipadukan dengan 6 output relai, 3 output 24V DC berkecepatan tinggi, dan 3 output FET 24V DC normal. Selain itu, unit ini mengintegrasikan 4 input tegangan 12-bit tertanam dan 2 output analog 12-bit tertanam, sehingga tidak memerlukan modul perangkat keras tambahan untuk rutinitas pemantauan sinyal campuran dasar. Dilengkapi port Ethernet terisolasi, sistem ini mendukung komunikasi protokol industri termasuk pesan EtherNet/IP, Modbus TCP/IP, dan DNP3 melalui IP, sehingga kompatibel sepenuhnya dengan infrastruktur stasiun kerja pengawasan.

Fitur

• Mengintegrasikan kombinasi multi-saluran tertanam yang beragam, terdiri dari 20 input digital, 12 output digital, 4 input analog, dan 2 output analog.
• Memiliki 12 input diskret berkecepatan tinggi dan 3 output FET cepat untuk eksekusi sinyal yang cepat.
• Menyediakan dua topologi output diskret yang menggunakan relai isolasi tangguh dan saluran FET 24V DC dengan perpindahan cepat.
• Dilengkapi port Ethernet terisolasi yang mendukung integrasi jaringan multi-protokol serta kemampuan antarmuka serial.
• Memiliki memori internal sebesar 20 KB untuk memproses aplikasi logika kontrol pengguna dengan aman.

Aplikasi

• Loop otomasi sistem tertanam yang memerlukan pencampuran lokal instrumentasi diskret berkecepatan tinggi dan analog.
• Unit terminal jarak jauh SCADA yang menggunakan konfigurasi komunikasi DNP3 atau Modbus pada infrastruktur air, air limbah, atau utilitas.
• Konveyor penanganan material lokal, panel kontrol mesin pengemasan, dan skid pompa proses.

Spesifikasi Teknis

Pedoman Pemasangan

• Pasang rumah pengontrol dengan kokoh pada struktur rel DIN industri standar di dalam kabinet kontrol dengan perlindungan lingkungan.
• Pastikan sambungan daya bantu yang masuk menghasilkan sumber tegangan 24V DC yang teregulasi dan sesuai dengan profil kelistrikan terminal perangkat keras yang ditetapkan.
• Pisahkan jalur sinyal instrumentasi, khususnya loop input dan output analog 12-bit terintegrasi, dari jalur listrik bertegangan tinggi di sekitarnya untuk mengurangi risiko kopling derau.
• Hubungkan sasis pengontrol ke ground menggunakan jalur terminal pembumian khusus untuk menjamin pengoperasian diagnostik internal yang andal dan mengoptimalkan tingkat kekebalan terhadap listrik statis.
