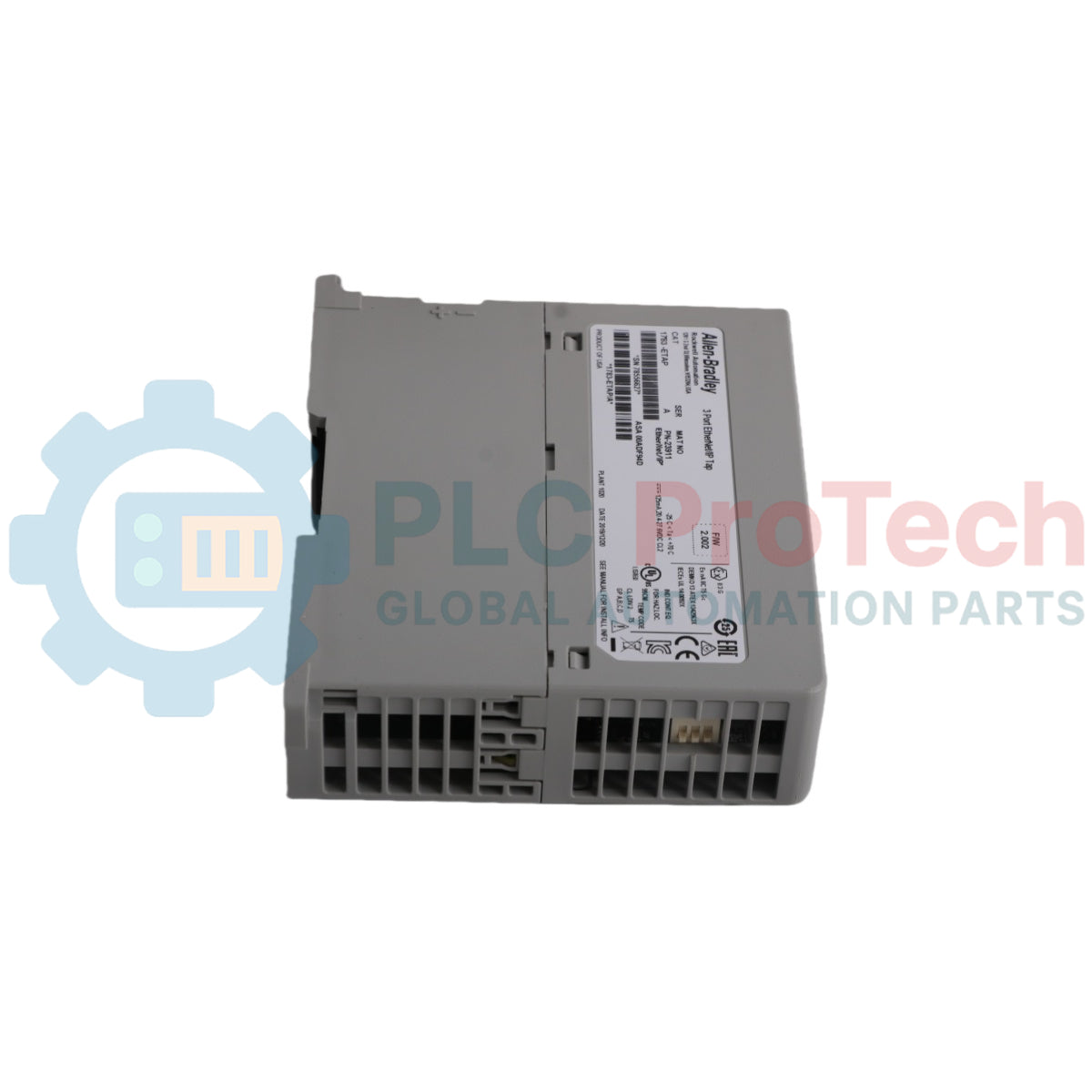

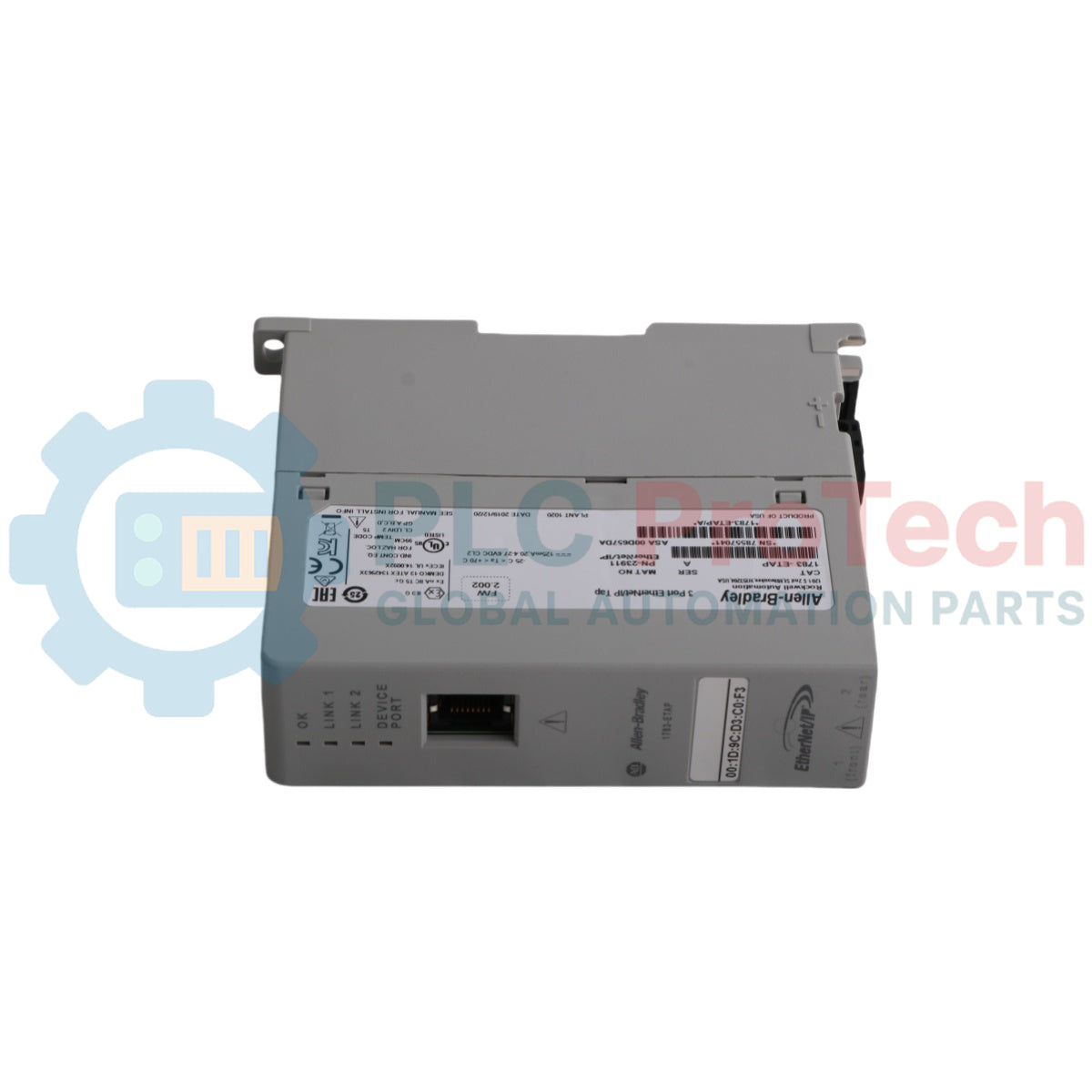

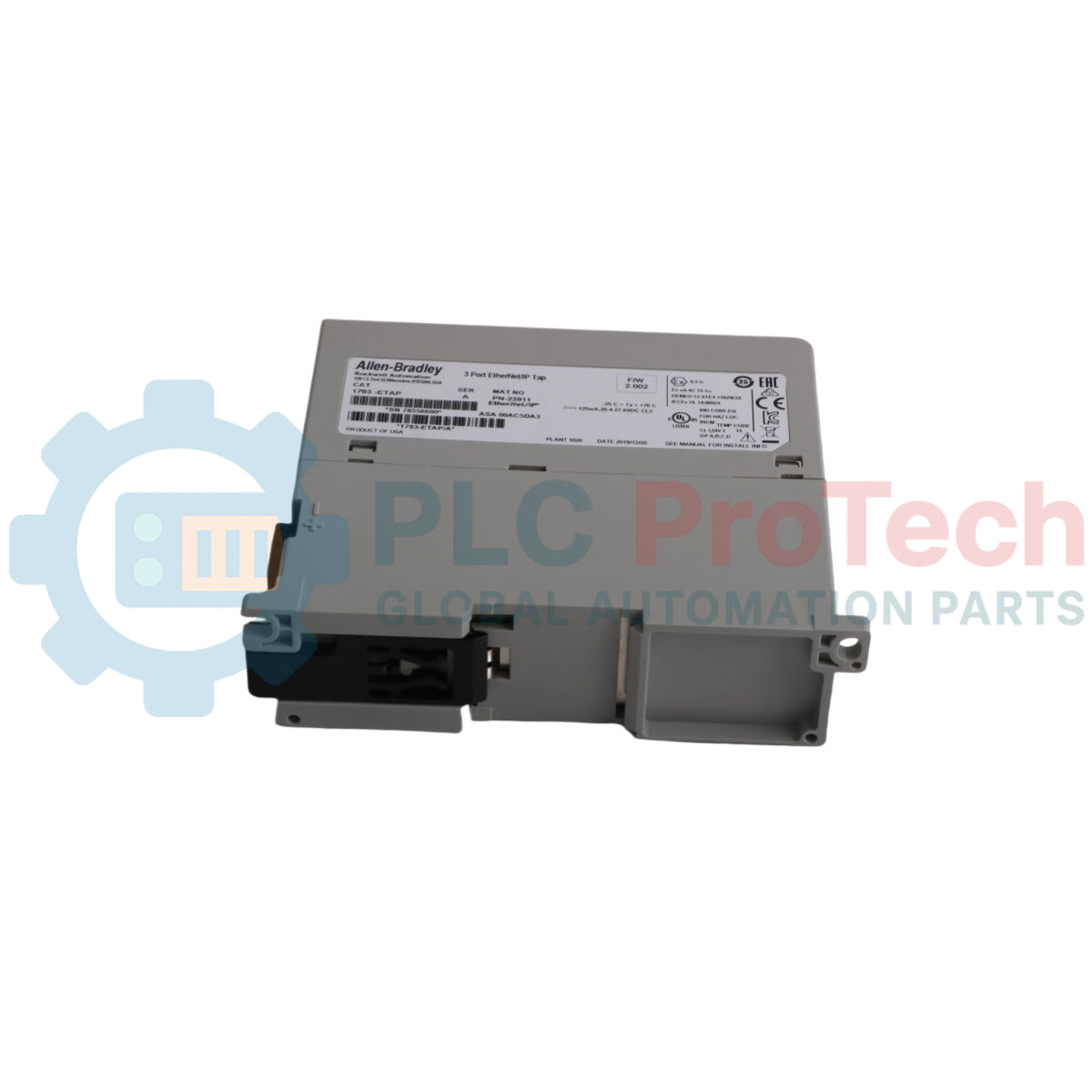

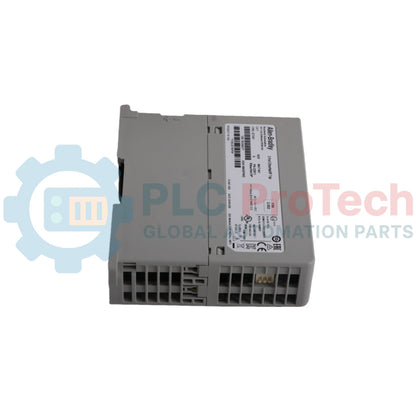

Tap EtherNet/IP Stratix 2000 Allen-Bradley 1783-ETAP

1783-ETAP adalah komponen jaringan lapisan fisik diskret tiga port yang dilengkapi Teknologi Switch Terintegrasi untuk mengintegrasikan perangkat otomasi industri non-switch secara langsung ke dalam topologi jaringan linear atau Device Level Ring (DLR). Perangkat ini menyediakan pengarahan dan konversi paket lapisan fisik mentah melalui tiga port Ethernet tembaga, sehingga menghilangkan kebutuhan akan switch terkelola multipor khusus di zona kendali dasar. Perangkat ini membentuk agregasi node deterministik langsung melalui infrastruktur EtherNet/IP untuk menghubungkan rangkaian logika jarak jauh, pusat kendali motor, atau antarmuka manusia-mesin. Didukung oleh rangkaian 24 VDC yang diatur, perangkat ini memiliki isolasi listrik dasar solid-state antara jalur jaringan-ke-daya dan jaringan-ke-jaringan untuk menjaga integritas data operasional di lingkungan manufaktur otomatis dengan interferensi tinggi.

Fitur

• Integrasi Device Level Ring: Memungkinkan node terminal perangkat keras titik-ke-titik standar berpartisipasi langsung dalam cincin otomasi DLR yang toleran terhadap satu kegagalan.
• Jaringan Tembaga Tiga Port: Dilengkapi tiga port tembaga RJ45 independen untuk merutekan sinyal lapangan secara bersamaan.
• Isolasi Sinyal Kaku: Menerapkan isolasi listrik tipe dasar kontinu untuk melindungi logika kendali internal dari lonjakan pada saluran komunikasi.
• Jejak Termal Rendah: Beroperasi secara efisien dengan peringkat konsumsi daya maksimum 3 W, sehingga mengurangi pembentukan panas di dalam enklosur.
• Kode Suhu Industri: Memenuhi kode suhu T5 Amerika Utara dan IEC untuk pengoperasian yang stabil dalam parameter lingkungan terbatas.
• Rumah Terbuka Kompak: Dirancang dengan profil terbuka yang hemat ruang untuk mengoptimalkan penggunaan ruang di dalam panel kendali bay utama.

Aplikasi

• Segmen Device Level Ring (DLR) berkonfigurasi linear dan cincin di zona manufaktur.
• Menjembatani komunikasi antarrangkaian untuk jaringan kendali industri terdistribusi.
• Ekstraksi telemetri diagnostik khusus tingkat lapangan melalui jalur tembaga diskret.

Spesifikasi Teknis

Koneksi/Antarmuka

Panduan Pemasangan

• Strategi Perutean Konduktor: Gunakan kategori konduktor yang ditentukan (Kategori 1 untuk port daya, Kategori 2 untuk port komunikasi) untuk memisahkan dan merencanakan jalur baki kabel internal yang independen, sehingga meminimalkan crosstalk elektromagnetik.
• Batas Torsi Terminal Daya: Kencangkan sekrup koneksi terminal secara ketat dalam rentang 0,6 hingga 0,8 N m untuk mencegah putusnya serabut kabel tembaga atau rusaknya ulir blok terminal.
• Perlindungan Lingkungan Enklosur: Karena unit ini memiliki peringkat enklosur tipe terbuka, unit harus dipasang di dalam enklosur industri sekunder yang memberikan perlindungan lingkungan yang sesuai terhadap debu, kelembapan, dan kontaminan atmosfer.
• Pembatasan Catu Daya: Saluran daya harus berasal secara eksklusif dari catu daya tersertifikasi 24 VDC Kelas 2 atau berperingkat Safety Extra-Low Voltage (SELV) untuk mencegah kerusakan akibat tegangan berlebih.

FAQ

T: Apa spesifikasi kabel minimum yang diperlukan untuk membuat koneksi jaringan pada perangkat ini?

J: Antarmuka komunikasi memerlukan kabel minimum 2-pasang atau 4-pasang Kategori 5e yang sesuai dengan TIA 568-B.1, atau kabel Kategori 5 standar yang sesuai dengan ISO/IEC 24702.

T: Apakah dua kabel independen dapat dipasang pada satu titik terminal di blok daya DC?

J: Ya, blok terminal daya dapat menerima dua kabel tembaga solid atau serabut secara bersamaan, asalkan luas penampang masing-masing berada antara 0,33 dan 1,3 mm2 (22 hingga 16 AWG).

T: Parameter isolasi apa yang diverifikasi antara kanal komunikasi internal?

A: Sakelar ini telah diuji tipe di pabrik pada 1250 V AC selama 60 detik, dengan mempertahankan penghalang isolasi dasar kontinu 30 V antara kanal jaringan dan daya, serta antara kanal jaringan yang terpisah.
