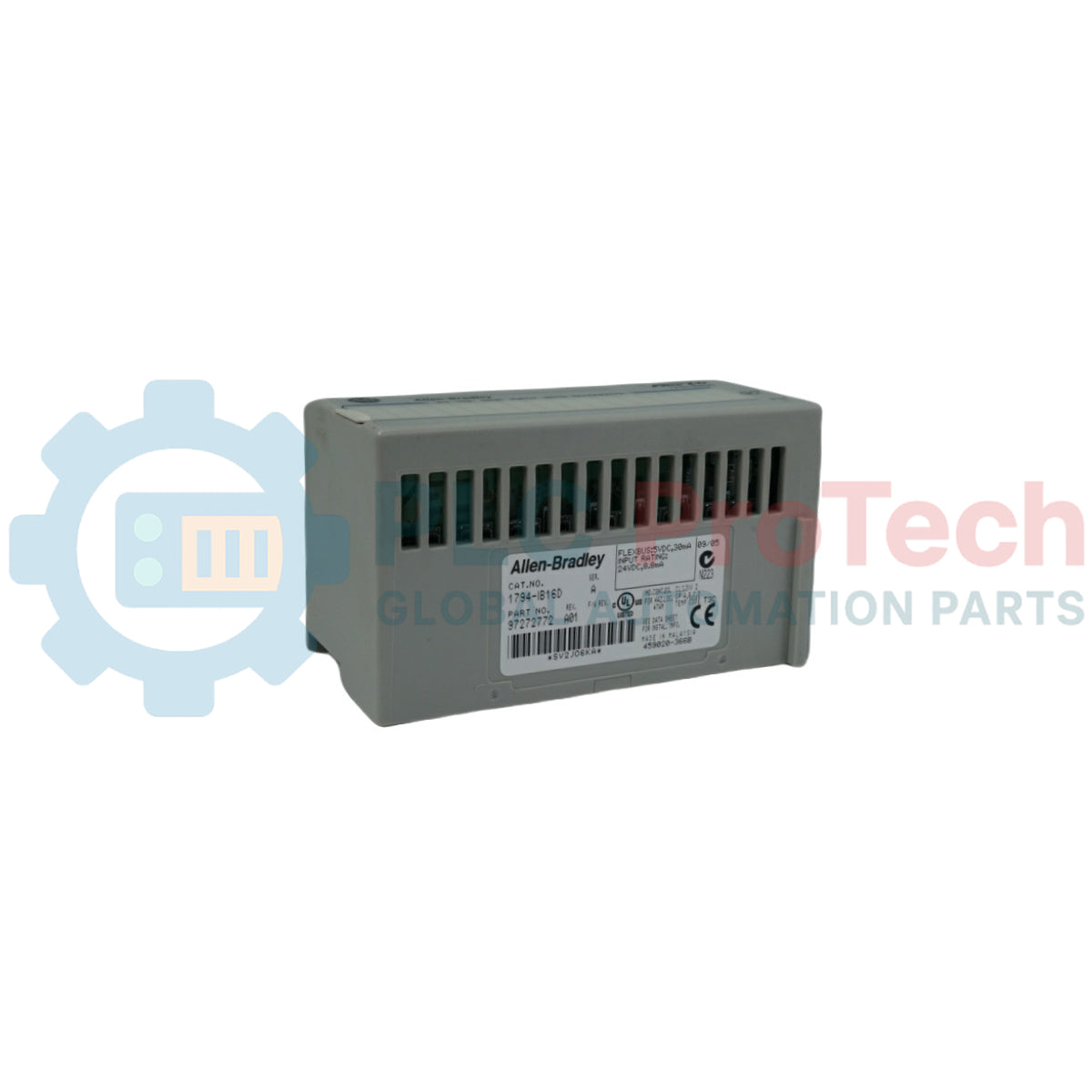

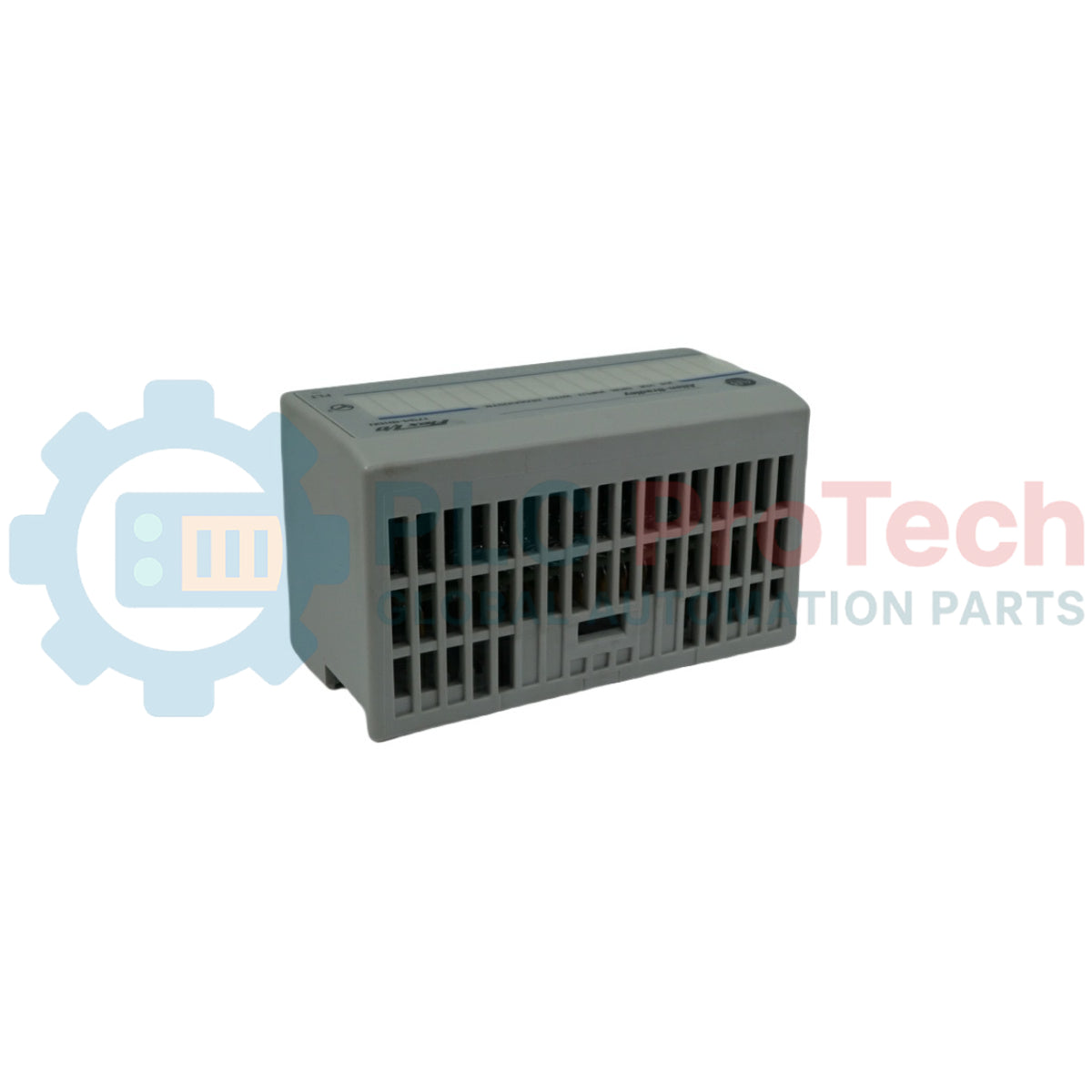

Modul Input Sinking Digital FLEX I/O Allen-Bradley 1794-IB16D dengan Diagnostik

Deskripsi

1794-IB16D adalah komponen perangkat keras diskret berdensitas tinggi yang dirancang untuk platform terminal jaringan terdistribusi FLEX I/O. Modul input digital 24V DC ini dirancang untuk memantau dan memproses kondisi lapangan biner sekaligus menjalankan diagnostik elektronik komprehensif pada tingkat titik. Beroperasi dalam konfigurasi arus sinking, sirkuit internal mengarahkan listrik dari instrumentasi sisi lapangan sourcing melalui node penginderaannya ke rel pengembalian bersama terpusat, sehingga menetapkan klasifikasi status logika dan isolasi gangguan yang presisi di seluruh jaringan industri.

Dilengkapi enam belas kanal input sinking, perangkat ini mengintegrasikan diagnostik elektronik canggih yang mampu mengidentifikasi gangguan saluran, termasuk kabel terbuka, hubung singkat kanal, dan kondisi polaritas terbalik pada catu daya sensor eksternal. Saat kriteria saluran gangguan aktif terpenuhi, 1794-IB16D mencatat bit kesalahan yang sesuai ke dalam register memori sistem dan menyalakan susunan indikator khusus di panel depan, sehingga memberi tahu pengendali master terpusat tanpa menghentikan pengoperasian kanal di sebelahnya. Modul ini berkomunikasi melalui backplane EtherNet/IP, ControlNet, atau DeviceNet, sehingga umum digunakan dalam instalasi proses kritis—seperti batching petrokimia berkelanjutan, lini perakitan otomotif otomatis, fasilitas pemompaan air kota, dan jaringan otomasi pengemasan—yang memerlukan visibilitas langsung terhadap saluran sensor untuk menjaga keselamatan dan waktu operasional pabrik.

Fitur

• Enam belas kanal input sinking diskret dengan diagnostik elektronik komprehensif pada tingkat titik.
• Deteksi otomatis waktu nyata terhadap gangguan kabel terbuka, hubung singkat di lapangan, dan polaritas catu daya eksternal yang terbalik.
• Parameter pelaporan status yang memetakan bit gangguan diagnostik langsung ke prosesor pengendali.
• Dukungan untuk Pelepasan dan Pemasangan Saat Bertegangan (RIUP), yang memungkinkan servis langsung tanpa waktu henti bus.
• Matriks LED individual yang menghadap ke depan untuk melaporkan status visual logika sinyal dan kode gangguan.

Aplikasi

• Pelacakan loop instrumentasi proses dengan pemantauan jalur kabel sensor secara berkelanjutan.
• Sistem konveyor penanganan material otomatis yang memerlukan identifikasi gangguan hubung singkat secara cepat.
• Sakelar interlock keselamatan kritis, jalur gerbang darurat, dan verifikasi umpan balik posisi katup.
• Sensor fasilitas pencampuran petrokimia yang dipasang di panel listrik jarak jauh tanpa pengondisian.

Spesifikasi Teknis

Sambungan/Antarmuka

Panduan Pemasangan

Pemasangan Rel DIN

Kaitkan kait penahan mekanis atas pada panel belakang rumah modul ke tepi atas rel DIN standar berlapis seng 35 mm. Tekan ke bawah dan putar bagian bawah penutup ke arah dalam hingga rakitan kait baja berpegas terkunci dengan aman mengelilingi bibir lintasan rel bawah.

Kompatibilitas dan Pemasangan Unit Dasar Terminal

Pasang modul ini hanya pada unit dasar terminal 1794-TB32 atau 1794-TB32S yang telah terpasang sebelumnya. Putar sakelar kunci unit dasar terminal searah jarum jam ke posisi 2 sebelum mencoba memasangnya. Sejajarkan batang penyelaras fisik pada sisi bawah modul dengan alur pemandu pada unit dasar, lalu tekan kuat hingga kait samping terpasang rata.

Pengawatan Sensor Lapangan

Hubungkan sinyal input diskret ke terminal Baris A 0 hingga 15. Hubungkan loop daya sensor yang sesuai ke terminal Baris B 17 hingga 32. Untuk perangkat lapangan 2 kabel, gunakan terminal input dan daya sensor yang ditentukan; untuk perangkat lapangan 3 kabel, hubungkan kabel ground perangkat ke node bersama Baris C. Jangan hubungkan sinyal ke terminal 16 atau 33.

Loop Daya Diagnostik Eksternal

Salurkan daya operasional 24V DC eksternal ke terminal +V2 (43, 45, 47, atau 49) pada Row C. Jalur daya terpisah ini diperlukan untuk menggerakkan elektronik pemantauan tingkat titik dan menjalankan diagnostik kabel terbuka serta korsleting sensor secara berkelanjutan.

FAQ

Apa yang membedakan modul diagnostik ini dari model 1794-IB16 standar?

Modul ini dilengkapi loop diagnostik elektronik yang secara otomatis mendeteksi kabel terbuka, korsleting di lapangan, dan kondisi polaritas terbalik pada catu daya sensor eksternal.

Varian basis terminal apa yang harus digunakan dengan modul ini?

Modul ini memerlukan tata letak berdensitas tinggi yang disediakan oleh unit basis terminal 1794-TB32 atau 1794-TB32S.

Bagaimana modul memberi sinyal bahwa kabel sensor telah terputus?

Modul ini memicu bit kesalahan kanal tertentu pada register logika dan menyalakan indikator status diagnostik merah di panel depan untuk kanal tersebut.

Jenis konfigurasi switching apa yang didukung oleh titik-titik input?

Unit ini menggunakan konfigurasi sinking, yang berarti menerima arus yang mengalir dari instrumentasi lapangan eksternal bersumber arus.

Dapatkah modul ini ditukar saat sistem pusat sedang beroperasi?

Ya, modul ini mendukung pelepasan dan pemasangan saat bertegangan, sehingga modul dapat ditukar saat sistem aktif tanpa menghentikan komunikasi jaringan pada segmen rel lokal.

Berapa ambang tegangan yang menunjukkan kondisi nonaktif logis untuk kanal input?

Kanal input terbaca dalam kondisi nonaktif ketika tegangan masuk turun di bawah 5,0V DC atau arus loop turun di bawah 1,5 mA.

Apakah diperlukan daya eksternal terpisah untuk mengaktifkan loop diagnostik kanal?

Ya, 24V DC eksternal harus disambungkan ke jalur terminal +V2 pada Row C untuk menyalakan diagnostik lapangan bawaan.

Apa fungsi terminal Row B pada basis 1794-TB32?

Terminal-terminal tersebut menyediakan terminal daya sensor diagnostik individual untuk setiap kanal input terkait, sehingga modul dapat memantau konsumsi arus pada setiap titik.

Dapatkah unit ini memproses sinyal lapangan arus bolak-balik bertegangan tinggi?

Tidak, modul ini hanya diperuntukkan bagi aplikasi arus searah yang beroperasi dalam rentang 10V DC hingga 31,2V DC.

Bagaimana waktu filter untuk input disesuaikan untuk menyaring chatter sakelar?

Waktu filter digital dapat dikonfigurasi melalui perangkat lunak pemrograman agar sesuai dengan kebutuhan respons sinyal aplikasi.
