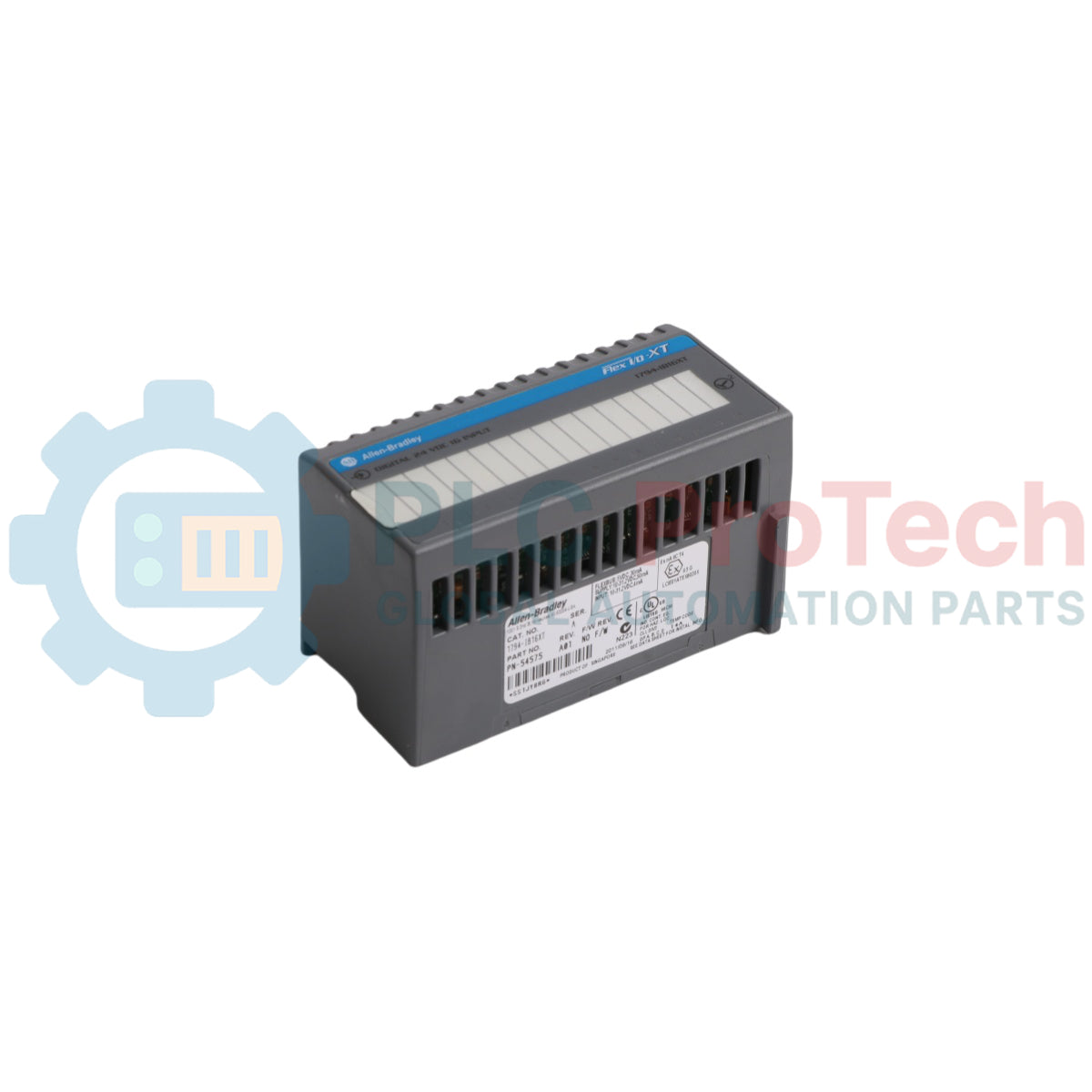

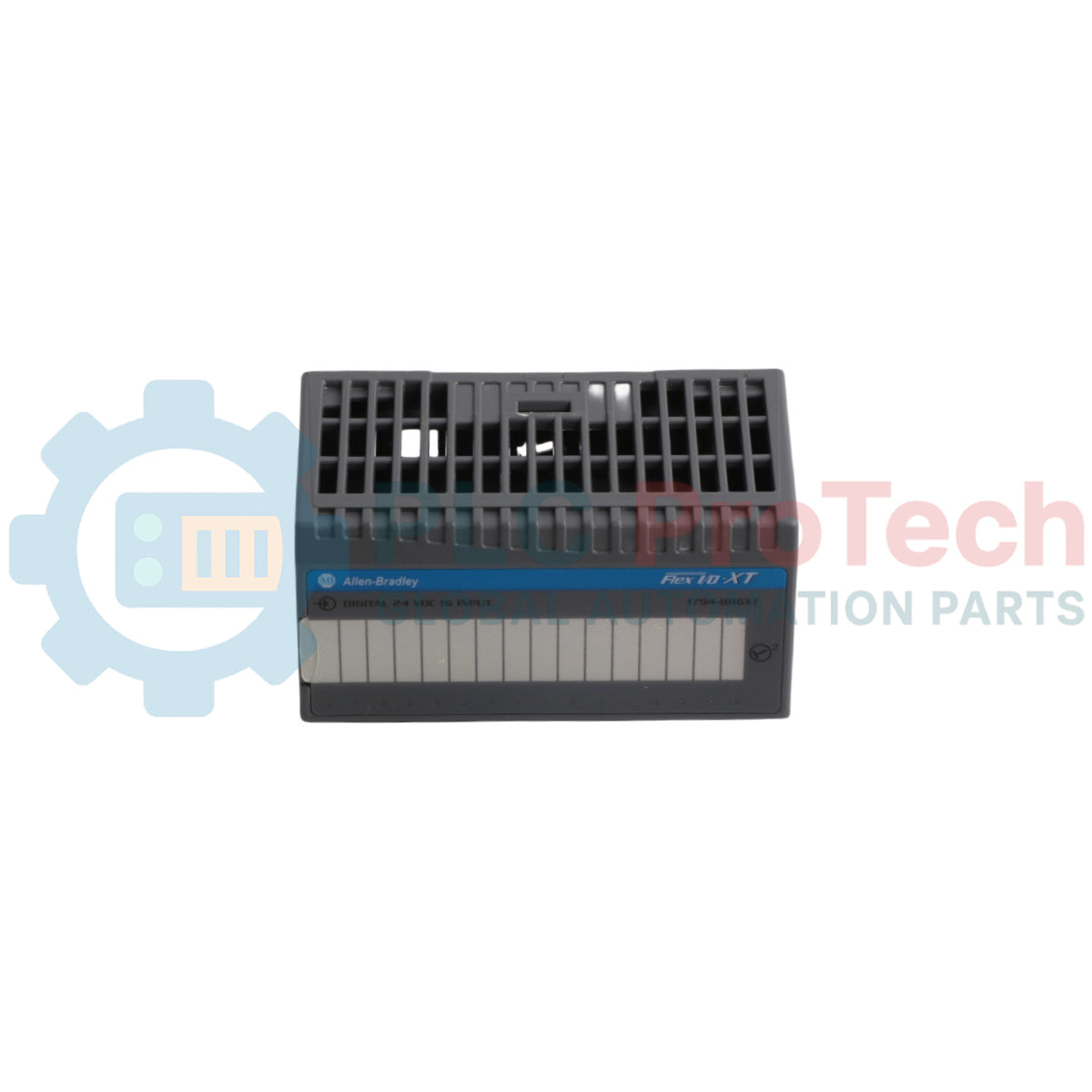

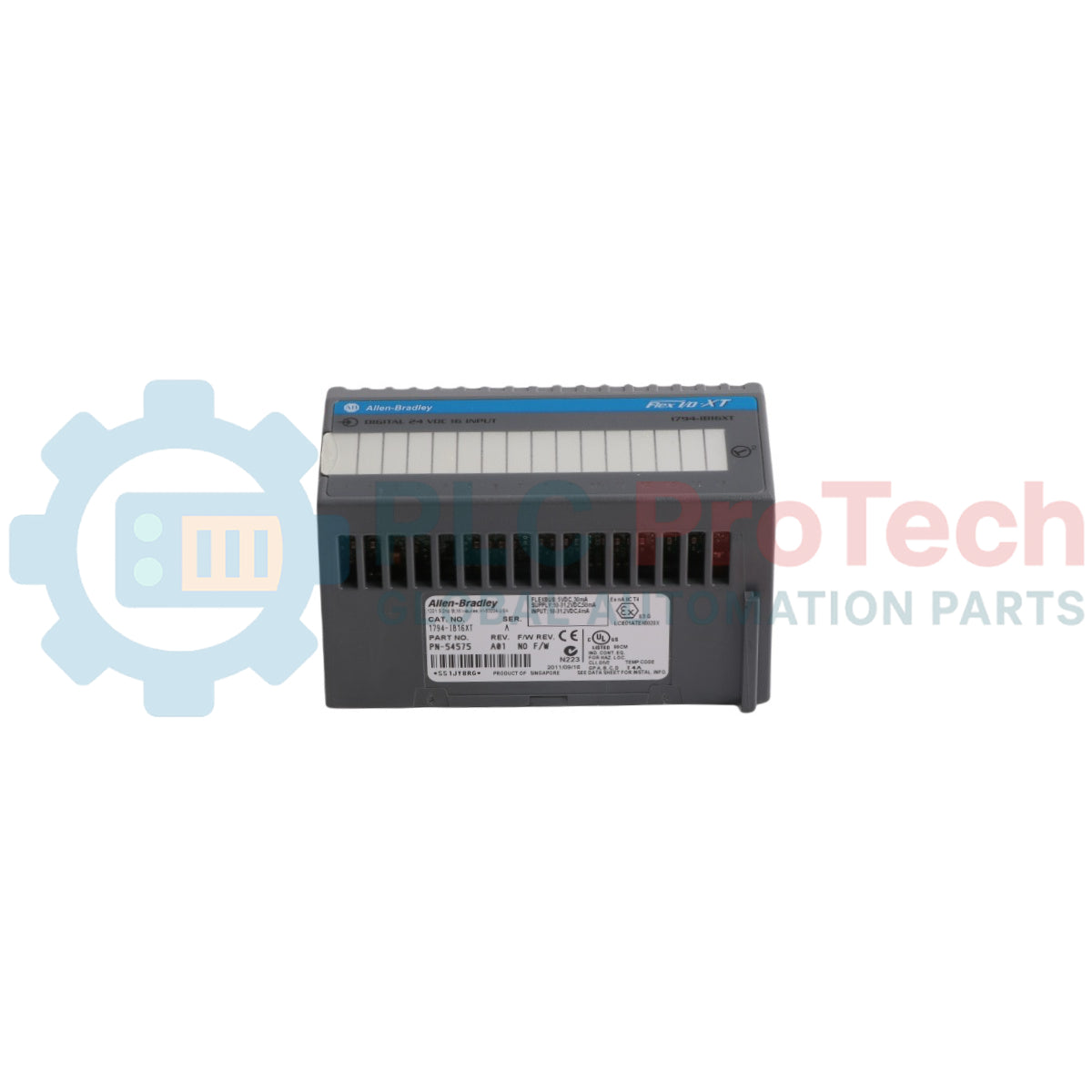

Modul Input Digital Sinking Suhu Ekstended Allen-Bradley 1794-IB16XT FLEX I/O

Deskripsi

1794-IB16XT adalah modul input diskrit kepadatan tinggi yang tangguh yang dirancang untuk platform terminal jaringan terdistribusi FLEX I/O. Modul khusus ini berfungsi sebagai prosesor status biner 24V DC, dirancang untuk memantau dan menerjemahkan sinyal digital dari perangkat sensor lapangan dalam kondisi lingkungan ekstrem. Beroperasi dalam konfigurasi arus sinking, elektronik internal menyalurkan arus dari saklar sisi lapangan yang memberikan sumber melalui node sensor ke rel pengembalian umum terpusat, menjaga pemrosesan register status yang bersih di seluruh sistem jaringan kontrol terbuka.

Sebagai varian XT (Suhu Ekstended), blok perangkat keras industri ini menggabungkan arsitektur komponen tahan lama dan pelapisan konformal pabrik untuk menahan perubahan suhu mulai dari -20 hingga 70 Celsius. Dilengkapi dengan enam belas saluran non-isolasi, perangkat ini meningkatkan kepadatan pemasangan di dalam kotak kontrol terdistribusi yang kompak. 1794-IB16XT menjalankan pengiriman data kembali ke pengontrol logika terprogram utama dengan berkomunikasi melalui adaptor jaringan standar melalui bus sistem EtherNet/IP, ControlNet, atau DeviceNet. Ini adalah standar di stasiun hulu minyak dan gas, ruang mesin propulsi laut, sistem telemetri pipa, dan instalasi penggilingan mineral berat yang memerlukan waktu operasi terus-menerus di lingkungan tanpa pendingin.

Fitur

• Performa termal ekstrem yang dapat diskalakan dengan aman dari -20 hingga 70 Celsius.
• Pelapisan konformal pabrik yang melindungi substrat internal dari kelembaban dan agen kimia udara.
• Enam belas input diskrit kepadatan tinggi sinking untuk optimasi jumlah I/O maksimum per segmen rel.
• Pengangkatan dan Pemasangan Dalam Kondisi Hidup (RIUP) memungkinkan penggantian langsung tanpa menghentikan lalu lintas bus yang berdekatan.
• Indikator LED panel depan multi-titik yang memberikan pencatatan diagnostik visual dari status logika saluran individu.

Aplikasi

• Pemantauan saklar stasiun pompa pipa midstream dalam kabinet lapangan tanpa pendingin.
• Pelacakan status darurat dan posisi katup infrastruktur pengeboran lepas pantai.
• Penggalian pertambangan mesin berat yang terkena fluktuasi termal lingkungan yang tinggi.
• Loop kontrol stasiun aerasi limbah pengolahan air luar ruangan.

Spesifikasi Teknis

Koneksi/Antarmuka

Pedoman Pemasangan

Pemasangan Rel DIN

Pasang kait penahan atas dari rumah modul belakang ke flensa rel trek atas dari rel DIN standar 35 mm. Tekan ke bawah dan putar bagian bawah enclosure ke dalam hingga rakitan kait baja tertanam mengunci di sekitar bibir rel pelacak bawah.

Pemasangan Dasar Terminal

Selaraskan rel panduan fisik terintegrasi yang terletak di bagian bawah modul operasional dengan slot kunci penerima pada unit dasar terminal berlapis konformal yang sudah terpasang. Geser perangkat keras dengan kuat ke dalam matriks soket antarmuka hingga kait sisi ganda mengklik keluar untuk menguncinya di tempat.

Pengkabelan Konfigurasi Sinking

Kabelkan komponen sumber eksternal langsung ke titik input 0 hingga 15. Jalankan kaki distribusi positif utama 24V DC melalui tingkat daya yang sesuai pada blok dasar terminal untuk menjaga profil potensial standar yang sama di semua node sensor yang terhubung.

Manajemen Integritas Termal

Pastikan jalur sirkulasi udara sekitar benar-benar bebas dari puing struktural di dalam enclosure. Pertahankan batasan jarak minimum pabrik 50 mm di atas dan di bawah rel terminal untuk memungkinkan pendinginan konvektif pada profil operasi dengan suhu lingkungan tinggi.

FAQ

Apa yang membedakan modul ini dari model standar 1794-IB16?

Unit ini memiliki ambang suhu operasi yang diperluas (-20 hingga 70 Celsius) dan pelapisan konformal terintegrasi pada struktur sirkuit internal untuk penggunaan di lingkungan berbahaya.

Apakah modul perangkat keras ini memerlukan rakitan terminal dasar khusus?

Ya, modul ini harus dipasangkan dengan unit terminal dasar suhu tinggi atau berlapis konformal seperti 1794-TB3K atau 1794-TB3SK untuk menjaga kepatuhan lingkungan sistem.

Apa yang dibutuhkan dari komponen fisik lapangan oleh penunjukan rangkaian sinking?

Jalur input sinking memerlukan perangkat eksternal yang berfungsi sebagai komponen sumber arus, memasok 24V DC ke terminal input.

Apakah komponen ini dapat dicabut dari rel saat sistem berjalan?

Ya, modul ini mendukung pencabutan dan pemasangan saat daya menyala, memungkinkan penggantian langsung tanpa mengganggu daya atau blok data komunikasi pada bagian rel lainnya.

Apakah saluran input dilindungi terhadap pantulan kontak listrik frekuensi tinggi?

Ya, konstanta waktu filter input dapat disesuaikan melalui perangkat lunak pemrograman sistem utama untuk menyaring gangguan dari elemen saklar mekanis yang berisik.

Parameter apa yang menentukan kondisi logika off-state yang sebenarnya?

Saluran mencatat kondisi off-state saat tegangan turun di bawah 5,0V DC atau arus input yang masuk turun di bawah 1,5 mA.

Apakah diperlukan daya eksternal terpisah untuk menggerakkan loop sensor lapangan?

Ya, loop operasional eksternal 24V DC nominal harus dihubungkan langsung ke blok terminal dasar untuk menggerakkan mekanisme pelacakan input sisi lapangan.

Apa yang dikomunikasikan oleh indikator diode pemancar cahaya yang menghadap ke depan?

Lampu kuning individual menyala saat saluran input yang sesuai mendeteksi parameter tegangan on-state yang aktif.

Apakah proses perakitan spesifik ini dapat memasukkan data dari sirkuit arus bolak-balik?

Tidak, unit ini dirancang khusus untuk melacak nilai arus searah tegangan rendah dalam rentang 10V DC hingga 31,2V DC.

Bagaimana modul ini memetakan bit datanya kembali ke rak ControlLogix?

Perangkat keras mengirimkan nilai status biner melalui backplane FlexBus lokal ke adaptor komunikasi, yang kemudian mentransmisikan register data melalui jaringan pabrik.
