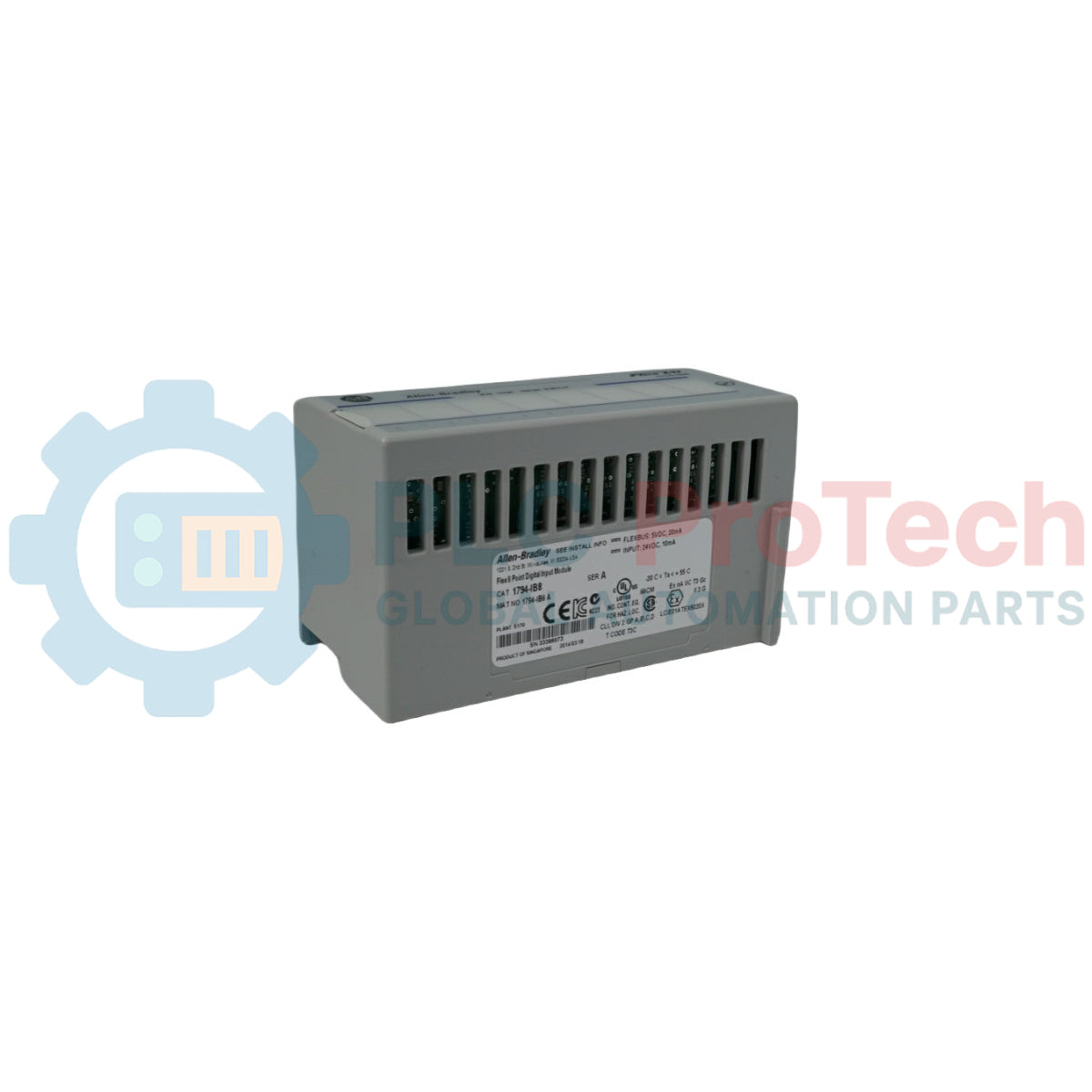

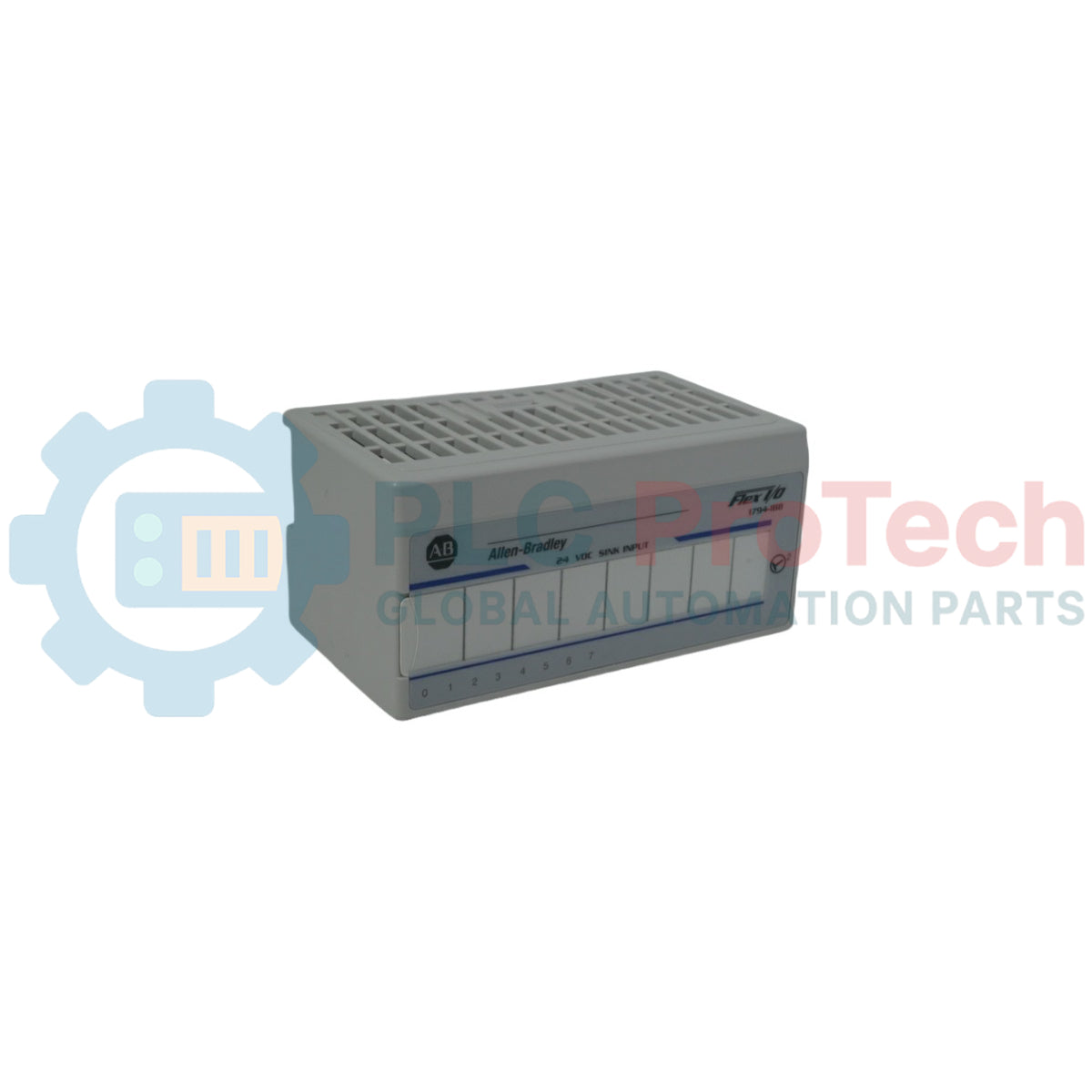

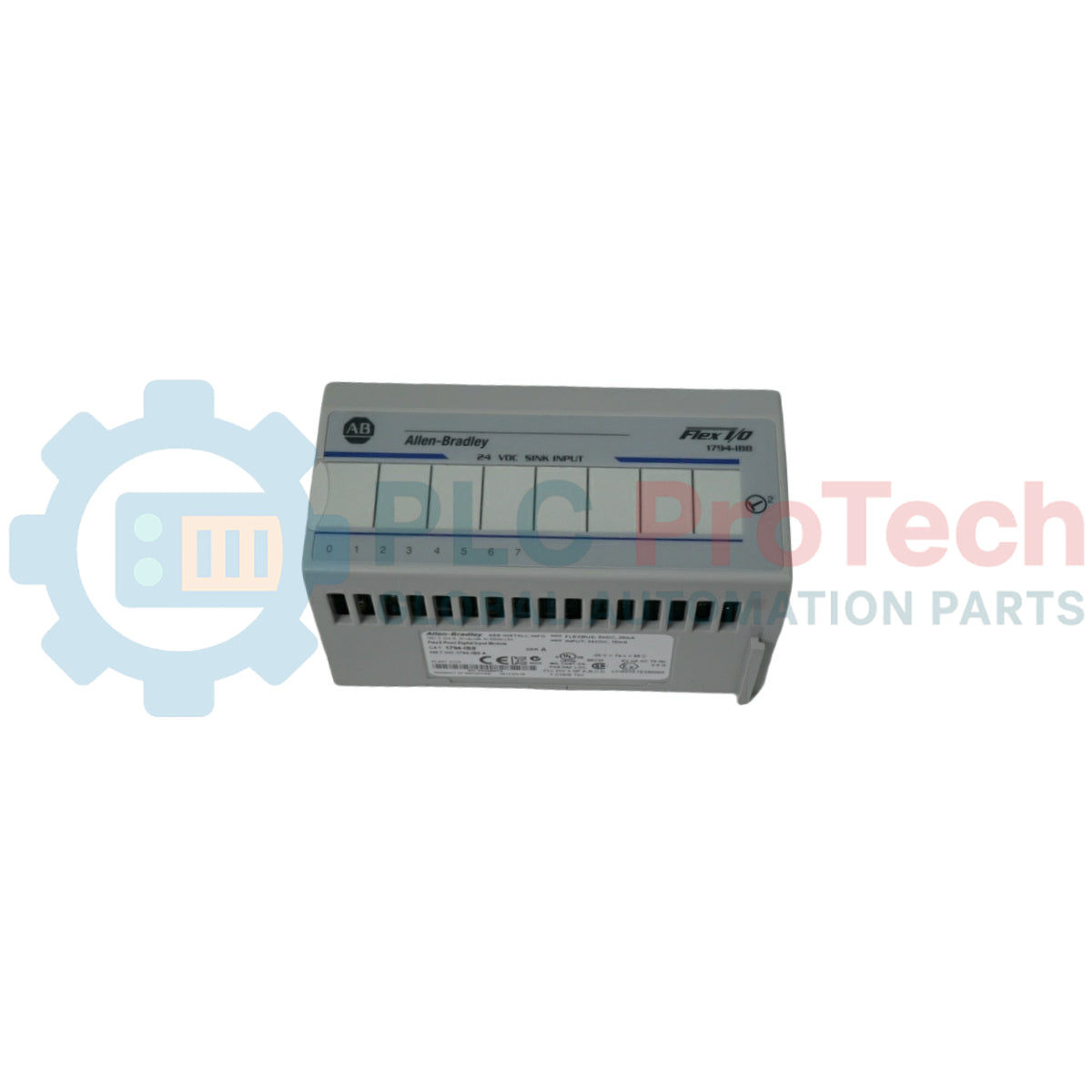

1794-IB8 adalah komponen perangkat keras diskret yang dirancang untuk platform input/output terdistribusi FLEX I/O. Modul input digital 24V DC ini dirancang untuk memantau kondisi lapangan biner dengan mengonversi potensi tegangan tinggi dari perangkat sensor industri menjadi bit status digital untuk prosesor sistem. Beroperasi dalam konfigurasi sinking, unit ini mendeteksi arus yang mengalir dari elemen lapangan sourcing melalui sirkuit inputnya ke rel balik bersama, sehingga membentuk antarmuka yang bersih antara sakelar instalasi fisik dan register logika digital.
Dilengkapi delapan kanal input independen dan tidak terisolasi, perangkat ini meneruskan sinyal lapangan kembali ke pengontrol logika terprogram terpusat melalui adaptor jaringan FLEX I/O yang kompatibel pada backplane EtherNet/IP, ControlNet, atau DeviceNet. 1794-IB8 dicolokkan langsung ke unit dasar terminal khusus yang memasang modul pada kerangka pemasangan industri standar. Jenis modul ini biasanya diintegrasikan ke dalam aplikasi manufaktur, fasilitas penanganan material, pusat penyortiran logistik, dan panel manajemen infrastruktur air yang memerlukan agregasi sensor andal dengan jumlah kanal rendah.
| Parameter | Spesifikasi |
|---|---|
| Produsen | Rockwell Automation / Allen-Bradley |
| Merek | FLEX I/O |
| Nomor Suku Cadang | 1794-IB8 |
| Jenis Modul | Modul Input Digital Sinking |
| Jumlah Input | 8 Kanal, Tidak Terisolasi |
| Tegangan Input Nominal | 24V DC |
| Rentang Tegangan Kondisi Nyala | 10V DC hingga 31,2V DC |
| Batas Arus Kondisi Nyala | minimum 2,0 mA, maksimum 12,0 mA |
| Rentang Tegangan Kondisi Mati | maksimum 5,0V DC |
| Batas Arus Kondisi Mati | maksimum 1,5 mA |
| Impedansi Input | maksimum 3,4 kilohm |
| Konsumsi Arus FlexBus | 30 mA pada 5V DC |
| Waktu Filter Input (Nyala ke Mati) | Dapat diprogram (nominal 0,25 ms hingga maksimum 8,0 ms) |
| Suhu Pengoperasian | 0 hingga 55 derajat C |
| Suhu Penyimpanan | -40 hingga 85 derajat C |
| Kelembapan Relatif | 5% hingga 95% tanpa kondensasi |
| Negara Asal | AS |
| Berat | 0,08 kg |
| Dimensi | 46 mm x 94 mm x 53 mm |
| Lokasi Pin Dasar Terminal | Penetapan Fungsi / Sinyal |
|---|---|
| Terminal 0 hingga Terminal 7 | Node Sambungan Sinyal Input 0 hingga 7 |
| +V (Catu Daya Eksternal) | Terminal Catu Tegangan Sensor Sourcing 24V DC |
| COM (Catu Daya Eksternal) | Sambungan Referensi Jalur Balik DC Bersama |
Kaitkan slot penahan atas sasis enclosure ke flensa atas rel DIN standar 35 mm. Putar bagian bawah housing ke bawah hingga mekanisme pengunci bawah berbeban pegas mengunci erat di sekeliling rel logam dasar.
Sejajarkan kanal penyelaras struktural cetakan di bagian bawah modul elektronik dengan rel pemandu pada unit terminal base yang telah dipasang sebelumnya. Dorong modul lurus ke dalam soket hingga kait tepi berbunyi klik untuk mengamankan unit.
Hubungkan sensor sourcing eksternal ke terminal 0 hingga 7. Pastikan loop tegangan operasional eksternal 24V DC menyuplai perangkat lapangan dari rel daya yang sesuai pada blok terminal untuk mempertahankan jalur balik bersama yang tepat.
Pisahkan jalur input arus searah bertegangan rendah dari jalur listrik AC bertegangan tinggi, suplai motor listrik, dan medan pensaklaran induktif untuk mencegah derau elektromagnetik sekitar menghasilkan perubahan input palsu.
Apa konfigurasi pensaklaran listrik modul ini?
Modul ini menggunakan konfigurasi sinking, yang mengharuskan perangkat lapangan terhubung menyuplai arus ke terminal input.
Apakah setiap kanal input terisolasi secara elektrik satu sama lain?
Tidak, kedelapan kanal input berbagi rel referensi ground internal yang sama di dalam rakitan modul.
Dapatkah teknisi melakukan hot-swap perangkat ini saat pabrik sedang beroperasi?
Ya, modul ini mendukung pelepasan dan pemasangan saat bertegangan, sehingga penggantian modul dapat dilakukan tanpa mematikan daya ke keseluruhan rakitan.
Model terminal base apa yang dapat digunakan untuk memasang unit ini?
Modul ini kompatibel dengan rakitan terminal base standar, termasuk unit 1794-TB2, 1794-TB3, 1794-TB3S, dan 1794-TBN.
Bagaimana lonjakan sinyal berfrekuensi tinggi dari sakelar mekanis dapat dicegah?
Waktu filter input digital dapat disesuaikan dalam parameter konfigurasi pengontrol untuk menstabilkan sinyal lapangan yang bising.
Apa arti indikator LED kuning pada pelat depan?
Setiap indikator menyala ketika kanal input yang bersangkutan mendeteksi parameter tegangan kondisi aktif.
Apakah modul memerlukan daya eksternal untuk beroperasi?
Ya, sumber daya nominal 24V DC harus dihubungkan ke blok terminal base untuk mengaktifkan rangkaian input sisi lapangan internal.
Tegangan berapa yang menunjukkan kondisi mati logis untuk sebuah kanal?
Sebuah kanal input terdeteksi mati ketika tegangan turun di bawah 5,0V DC atau arus loop input turun di bawah 1,5 mA.
Dapatkah perangkat ini memproses sinyal dari sakelar batas 120V AC?
Tidak, modul ini hanya dirancang untuk rentang arus searah bertegangan rendah antara 10V DC dan 31,2V DC.
Bagaimana data input dikirim dari modul ini ke prosesor ControlLogix?
Unit mengirimkan nilai register melalui backplane FlexBus lokal ke modul adaptor jaringan, yang kemudian meneruskan data ke pengontrol pusat.
Global Express Shipping
Returns & Warranty
Produsen: Allen-Bradley
Nomor Produk: 1794-IB8
Negara asal:Amerika Serikat
Jenis Produk: Modul Input Digital FLEX I/O
Kode batang: 8537101190
Pembayaran: T/T, Western Union
Berat: 80g
Dimensi: 46 mm x 94 mm x 53 mm
Pelabuhan pengiriman: Xiamen
Garansi: 12 bulan
