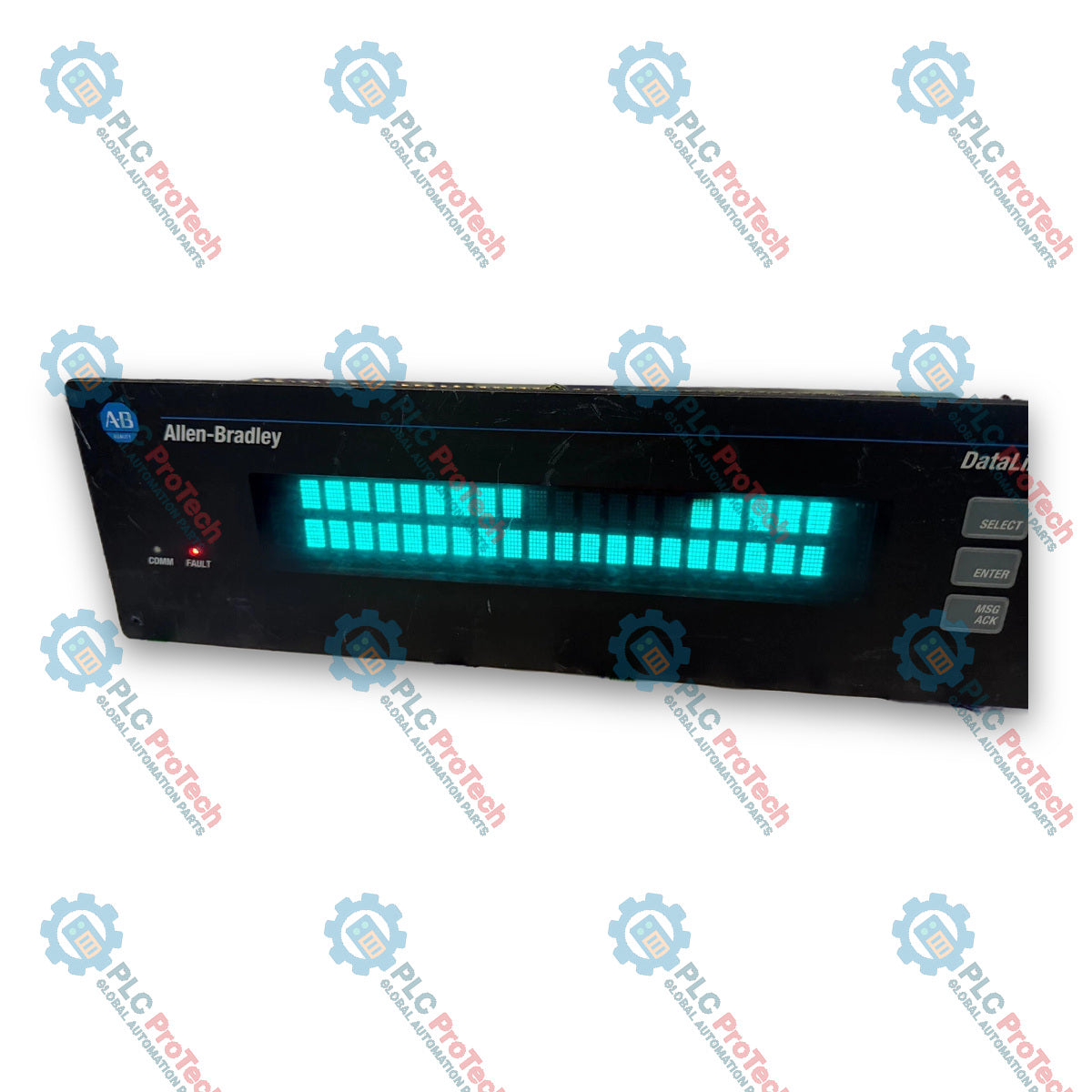

Allen-Bradley 2706-LV2R DataLiner DL40 Plus Tampilan Pesan Ver 1.01 Ser A Rev C

Deskripsi

Allen-Bradley 2706-LV2R adalah display pesan DataLiner DL40 Plus 2 baris yang dirancang untuk antarmuka operator secara real-time, pemantauan proses, dan pemberitahuan status sistem dalam lingkungan otomasi industri. Sebagai antarmuka visual khusus dalam keluarga Allen-Bradley DataLiner DL40, unit display ini menjembatani sistem kontrol PLC yang kompleks dengan operator di lantai produksi melalui pesan alfanumerik, alarm, dan diagnostik dengan visibilitas tinggi yang ditampilkan langsung di tingkat mesin.

Dilengkapi display fluoresen vakum (VFD) terang dengan filter warna biru/hijau berkontras tinggi, 2706-LV2R memberikan keterbacaan luar biasa pada jarak pandang 7,6 meter (25 kaki). Display ini menampilkan 20 karakter per baris menggunakan struktur matriks titik $5 \times 7$. Dirancang untuk integrasi sistem yang lancar, 2706-LV2R dilengkapi konektivitas link Allen-Bradley Remote I/O (RIO) bawaan serta antarmuka komunikasi serial RS-232 dan RS-485, yang memungkinkan pemetaan rak PLC secara langsung melalui I/O Diskret atau Transfer Blok.

Dengan rumah kokoh yang dirancang untuk pemasangan pada panel, unit ini memenuhi peringkat NEMA Tipe 12, 13, dan 4X (dalam ruangan) jika dipasang dengan benar menggunakan seal bezel depan. 2706-LV2R mencakup catu daya AC universal dengan rentang lebar (100–240V AC), port keyboard DIN 8-pin kompatibel IBM PC-XT/AT untuk entri lokal, serta relai pemberitahuan internal untuk mengaktifkan alarm audio atau visual eksternal berdasarkan pemicu pesan tertentu.

Fitur

• Arsitektur Display dengan Visibilitas Tinggi: Menampilkan display fluoresen vakum (VFD) 2 baris, 20 karakter per baris, dengan karakter matriks titik $5 \times 7$ berfilter warna biru/hijau agar mudah dibaca hingga jarak 7,6 meter (25 kaki).
• Port Allen-Bradley Remote I/O Terintegrasi: Terhubung langsung ke link Remote I/O PLC dan mendukung ukuran rak $1/4$, $1/2$, $3/4$, atau penuh dengan mode data I/O Diskret atau Transfer Blok.
• Port Komunikasi Serial Ganda: Antarmuka RS-232 dan RS-485 bawaan mendukung laju baud dari 300 hingga 19200 baud dengan konfigurasi fleksibel 7 atau 8 bit data.
• Relai Pemberitahuan Terintegrasi: Mencakup satu relai kontak kering Normally Open (N.O.) dengan kapasitas 3A pada 240V AC atau 3A pada 30V DC untuk mengaktifkan alarm tambahan lokal.
• Input Daya AC Universal: Beroperasi menggunakan catu daya AC internal 100–240V AC (50/60 Hz, maksimum 60VA) untuk menyederhanakan pengkabelan lapangan dan penerapan global.
• Antarmuka Keyboard Eksternal: Menyediakan port DIN 8-pin standar yang kompatibel dengan keyboard IBM PC-XT/AT untuk konfigurasi lokal dan pemicu pesan.
• Konfigurasi Sakelar DIP Belakang: Memungkinkan pengaturan perangkat keras untuk alamat rak RIO, laju baud, transfer blok, protokol serial, dan diagnostik sistem tanpa membuka rumah utama.
• Rumah Pemasangan Panel Industri: Memiliki peringkat lingkungan NEMA Tipe 12, 13, dan 4X (dalam ruangan) jika dipasang pada rumah yang sesuai.

Aplikasi

• Display Alarm & Diagnostik PLC: Berfungsi sebagai terminal pesan operator terpusat yang menampilkan kode kesalahan, peringatan proses, dan status sistem langsung dari prosesor PLC Allen-Bradley melalui Remote I/O.
• Pemantauan Status Mesin: Menyediakan metrik produksi real-time, jumlah batch, dan waktu siklus pada mesin OEM mandiri serta lini perakitan otomatis.
• Pemberitahuan Proses: Mengaktifkan horn tambahan, lampu susun, atau beacon melalui relai kontak kering internal ketika kondisi alarm kritis terjadi.

Spesifikasi Teknis

Koneksi / Antarmuka

Panduan Instalasi

1. Verifikasi Keselamatan: Pastikan seluruh daya masuk dikunci dan diberi label sebelum melakukan instalasi listrik atau fisik. Pastikan lokasi instalasi memenuhi persyaratan lingkungan Kelas I, Divisi 2 / Tidak Berbahaya yang berlaku.
2. Persiapan Potongan Panel: Siapkan potongan panel berukuran lebar 345,9 mm (13,62 inci) dan tinggi 88,9 mm (3,50 inci). Bor enam lubang pemasangan berdiameter 6,4 mm (0,25 inci) sesuai jarak pada templat resmi.
3. Pemasangan Fisik: Tempatkan unit display 2706-LV2R ke dalam potongan panel. Pasang enam mur pemasangan yang disediakan dari sisi belakang. Kencangkan semua mur secara bergantian dengan pola silang hingga torsi 1,13 Nm (10 in-lbs) untuk memastikan seal NEMA 4X/12/13.
4. Pemisahan Pengkabelan: Arahkan jalur daya AC masuk melalui rute terpisah dari kabel Remote I/O dan komunikasi serial untuk mencegah interferensi elektromagnetik (EMI). Jangan pernah memasang kabel sinyal dan daya dalam konduit yang sama.
5. Koneksi Daya: Hubungkan kabel 100–240V AC ke terminal L1, L2/N, dan ground keselamatan. Pastikan pembumian protektif terpasang kuat.
6. Koneksi Jaringan & Alarm: Hubungkan kabel Allen-Bradley Remote I/O ke terminal 1, Shield, dan 2. Jika menggunakan pemberitahuan lokal, hubungkan rangkaian alarm eksternal melintasi terminal output RELAY.

Panduan Konfigurasi

1. Penyesuaian Sakelar Saat Daya Mati: Atur bank sakelar DIP perangkat keras SW-1, SW-2, dan SW-3 yang terletak di bagian belakang display sebelum menyalakan daya. Perubahan sakelar DIP (kecuali Select Enable) hanya dipindai saat penyalaan.
2. Konfigurasi Alamat Rak (SW-1): Konfigurasikan bank sakelar SW-1 untuk menetapkan alamat rak Allen-Bradley Remote I/O target yang sesuai dengan konfigurasi I/O PLC.
3. Parameter Operasi (SW-2): Atur bank sakelar SW-2 untuk menentukan Laju Baud RIO (57.6K, 115.2K, 230.4K), status Chassis Terakhir, pengaktifan Transfer Blok, jenis Keyboard, dan penanganan pesan Kesalahan Komunikasi PLC.
4. Pengaturan Alamat Serial (SW-3): Sesuaikan bank sakelar SW-3 untuk mengonfigurasi alamat jaringan serial bagi pemicu yang diterima melalui RS-485 atau input keyboard eksternal.
5. Penyesuaian Select Enable: Jika mengubah fungsi Select Enable (SW2-9), parameter ini dapat disesuaikan saat daya menyala dan berlaku segera.

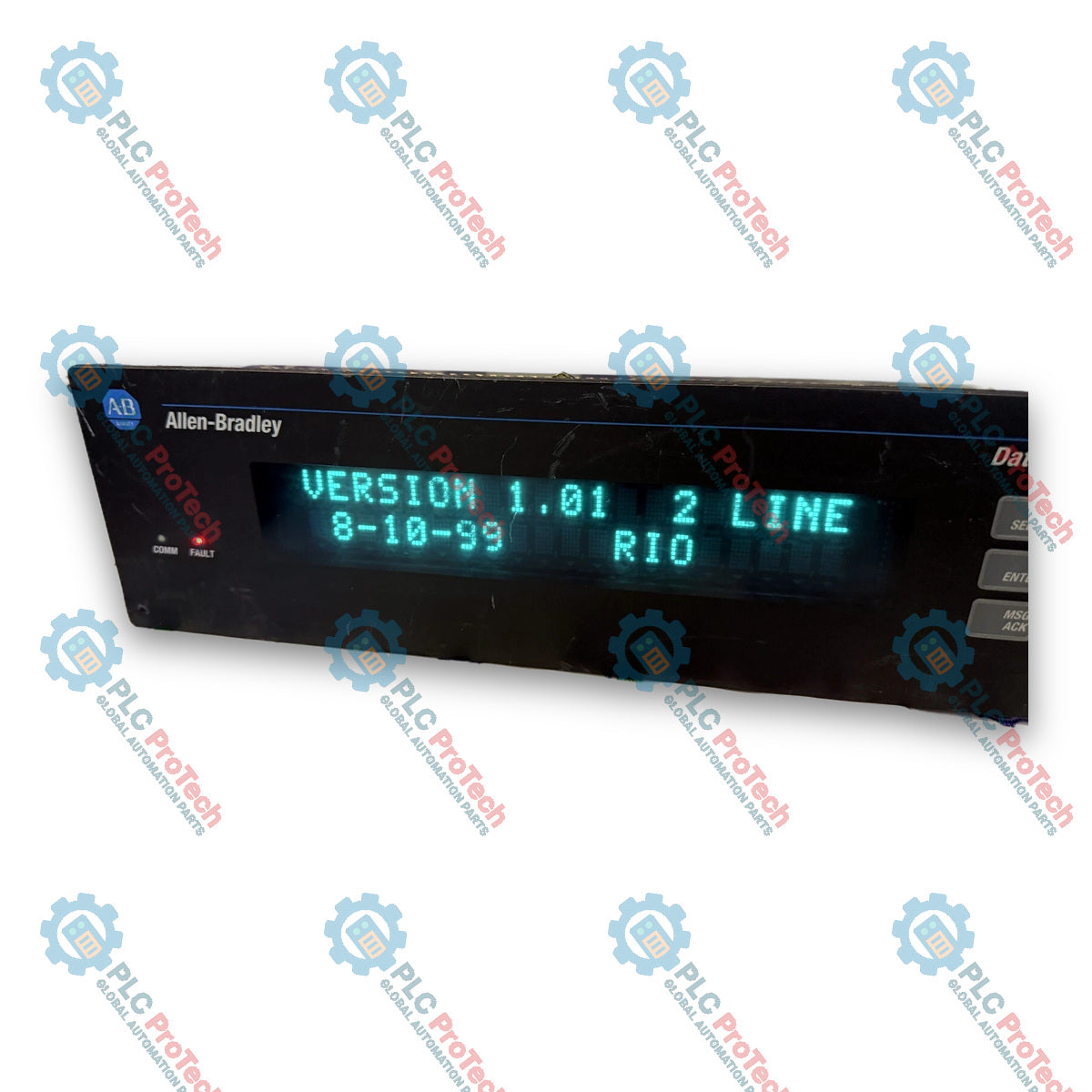

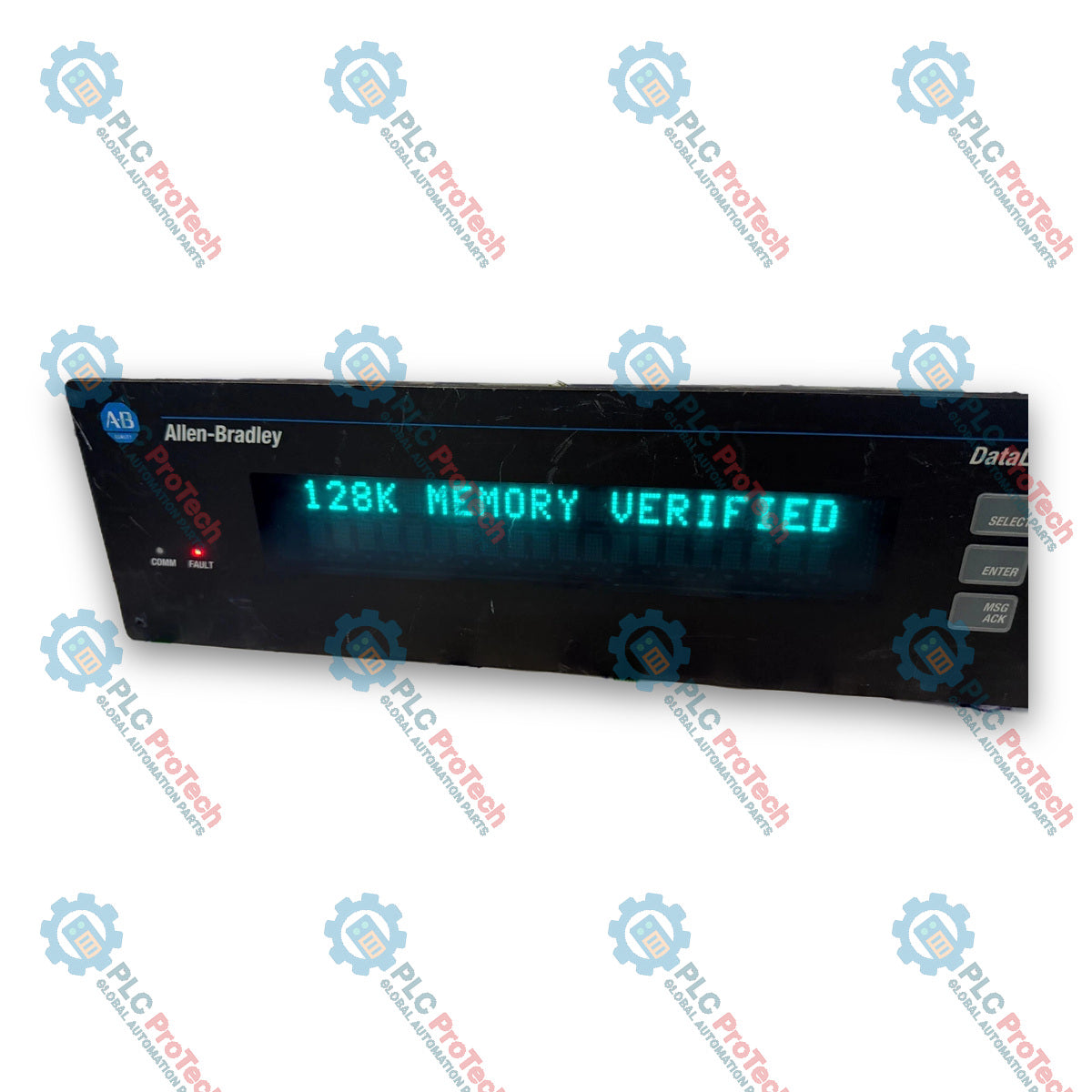

6. Penyalaan Sistem: Nyalakan daya AC dan amati urutan diagnostik penyalaan untuk memastikan laju komunikasi, alamat rak, dan revisi firmware dimuat tanpa kesalahan.

Kepatuhan dan Sertifikasi

• Pendaftaran UL: Terdaftar UL untuk Peralatan Kontrol Industri UL-508.
• Lokasi Berbahaya: Terdaftar UL untuk lokasi berbahaya Kelas I, Divisi 2, Grup A, B, C, dan D.
• Sertifikasi CSA: CSA 22.2 No. 213 untuk Standar Keselamatan Lokasi Berbahaya Kanada.
• Tanda CE: Memenuhi Directive EMC Uni Eropa (89/336/EEC), EN 50082-2 (Imunitas Industri), EN 50081-2 (Emisi Industri), dan standar IEC 1131-2 untuk Pengontrol yang Dapat Diprogram.
