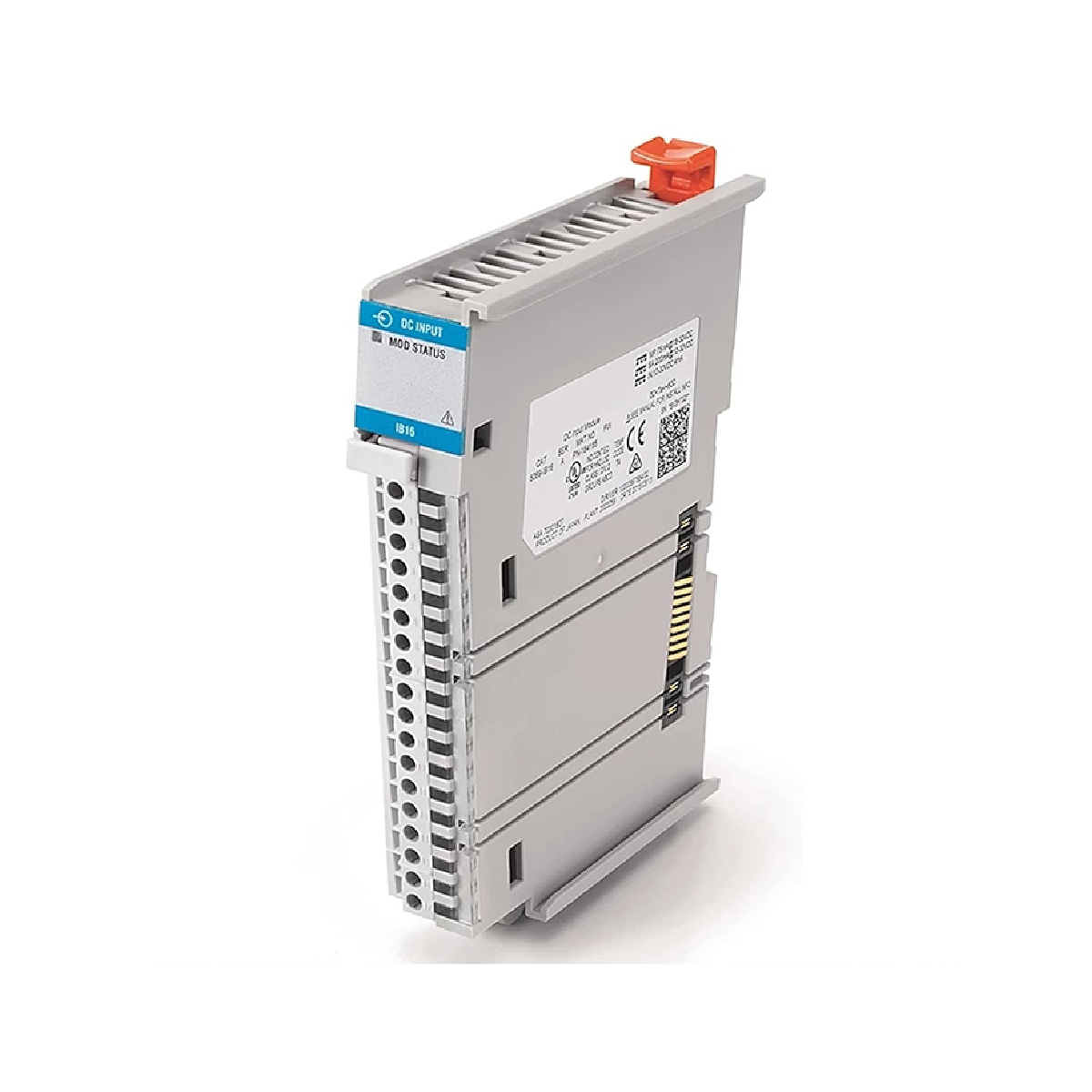

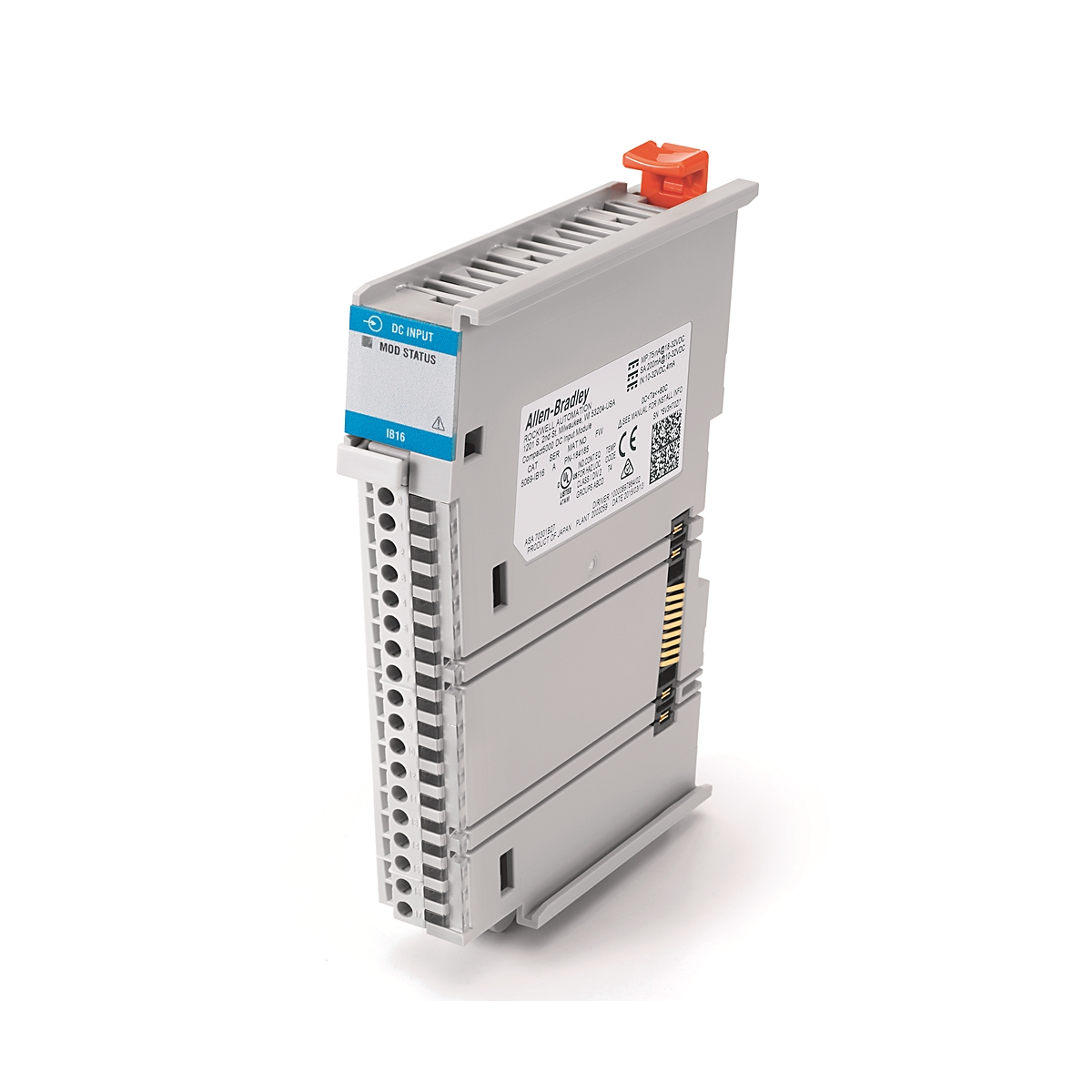

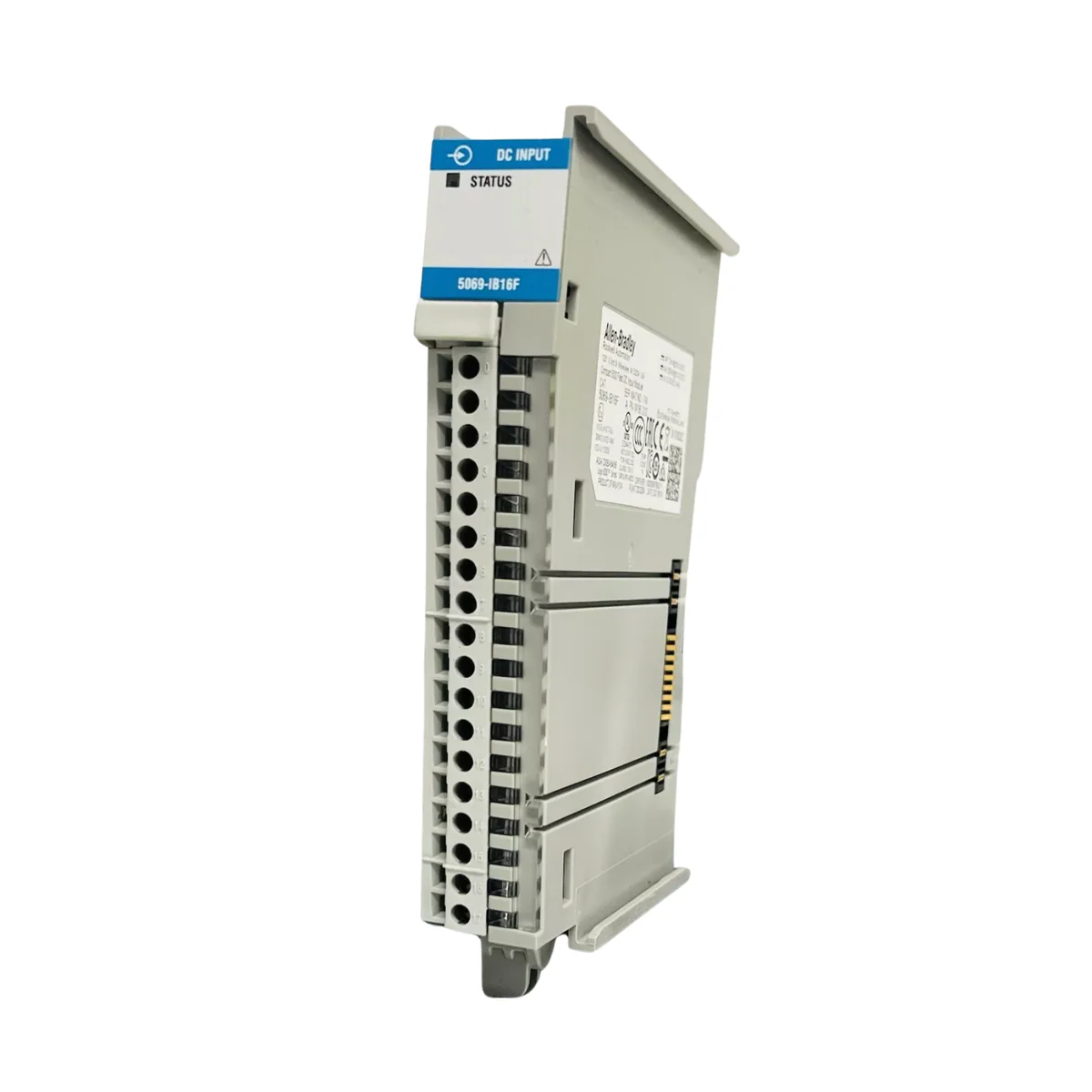

Modul Input Digital Compact 5000 Allen-Bradley 5069-IB16

5069-IB16 adalah modul input DC digital berdensitas tinggi dari keluarga Allen-Bradley Compact 5000 I/O. Modul ini dirancang untuk berinteraksi dengan pengontrol CompactLogix 5380 dan ControlLogix 5580 (melalui EtherNet/IP jarak jauh). Dengan 16 input sinking, modul ini dioptimalkan untuk aplikasi industri berkecepatan tinggi yang memerlukan waktu respons cepat dan deteksi sinyal yang presisi demi kinerja mesin.

Spesifikasi Teknis Utama

Kemampuan Utama

1. Pemrosesan Berkecepatan Tinggi

Sebagai bagian dari platform Compact 5000 I/O, 5069-IB16 menyediakan kecepatan komunikasi I/O-ke-backplane yang jauh lebih tinggi dibandingkan platform 1769 atau 1734 yang lebih lama. Hal ini memastikan pengontrol menerima perubahan status input dengan latensi minimal, sehingga meningkatkan akurasi sensor berkecepatan tinggi dan tanda registrasi.

2. Desain Input Sinking

Modul ini menggunakan arsitektur Sinking, yang berarti menyediakan jalur menuju common negatif untuk perangkat yang terhubung. Ini adalah antarmuka standar untuk sensor lapangan "Sourcing" (PNP).

3. Diagnostik Ekstensif

5069-IB16 dilengkapi kemampuan diagnostik tingkat lanjut. Melalui Studio 5000, teknisi dapat memantau:

• Kesehatan Modul: Status koneksi backplane.

• Status Daya SA: Deteksi keberadaan daya sisi lapangan.

• LED Status Input: Indikator status hijau individual untuk setiap dari 16 kanal, yang terletak di bagian depan modul untuk memudahkan pemecahan masalah fisik secara langsung.

FAQ Teknis

Removable Terminal Block (RTB) mana yang digunakan modul ini?

5069-IB16 kompatibel dengan terminal block 18-pin 5069-RTB18-SCREW (penjepit sekrup) atau 5069-RTB18-SPRING (gaya push-in). Perhatikan bahwa RTB biasanya dijual terpisah dari modul I/O.

Apakah modul ini mendukung RIUP?

Ya. Seperti modul Compact 5000 I/O lainnya, modul ini mendukung Removal and Insertion Under Power (RIUP), sehingga Anda dapat mengganti modul tanpa mematikan seluruh sistem atau melepaskan kabel lapangan.

Apa persyaratan "Daya SA"?

Modul ini memerlukan Daya Sensor/Aktuator (SA) yang dialirkan melalui pengontrol atau distributor potensial lapangan. Daya ini digunakan untuk menyediakan tegangan bagi input dan sirkuit sisi lapangan.

Panduan Rekayasa & Instalasi

• Praktik Pengkabelan: Gunakan kabel berpelindung untuk input yang terpapar interferensi elektromagnetik (EMI) tinggi. Pastikan common daya SA terhubung dengan benar ke common sensor untuk membentuk rangkaian lengkap.

• Pengaturan Filter: Sesuaikan pengaturan filter digital di Studio 5000 untuk menghilangkan "pantulan kontak" dari sakelar batas mekanis. Untuk sensor proximity berkecepatan tinggi, atur waktu filter ke nilai minimum (0 ms) agar dapat menangkap pulsa cepat.

• Manajemen Termal: Saat memasang modul 16 titik berdampingan, pastikan kabinet memiliki ventilasi yang memadai. Seri 5069 menggunakan pendinginan konveksi pasif dan memerlukan jarak bebas setidaknya 50mm di atas dan di bawah rak.

Keunggulan Rekayasa

5069-IB16 banyak dipilih karena Efisiensi dan Keandalannya. Dengan menyediakan 16 titik dalam profil yang sangat ramping, modul ini memungkinkan konfigurasi I/O berdensitas tinggi dalam kabinet kontrol berukuran kecil. Performanya yang deterministik menjadikannya pilihan standar untuk arsitektur Allen-Bradley modern yang bertujuan menyinkronkan I/O berkecepatan tinggi dengan CIP Motion atau logika keselamatan yang kompleks.
